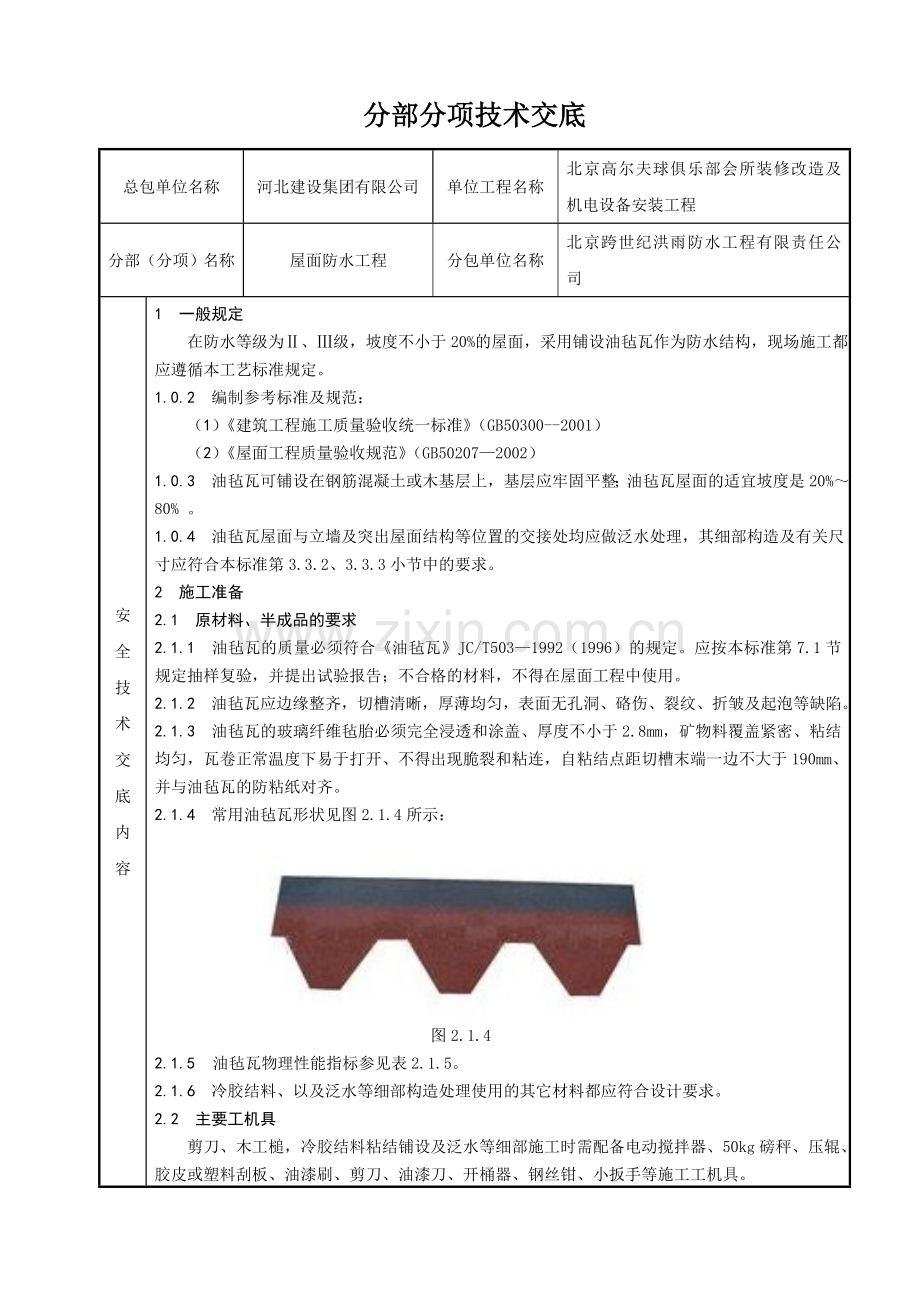

分部分项技术交底
总包单位名称
河北建设集团有限公司
单位工程名称
北京高尔夫球俱乐部会所装修改造及机电设备安装工程
分部（分项）名称
屋面防水工程
分包单位名称
北京跨世纪洪雨防水工程有限责任公司
安
全
技
术
交
底
内
容
1 一般规定
在防水等级为Ⅱ、Ⅲ级，坡度不小于20%的屋面，采用铺设油毡瓦作为防水结构，现场施工都应遵循本工艺标准规定。
1.0.2 编制参考标准及规范：
（1）《建筑工程施工质量验收统一标准》（GB50300--2001）
（2）《屋面工程质量验收规范》（GB50207—2002）
1.0.3 油毡瓦可铺设在钢筋混凝土或木基层上，基层应牢固平整；油毡瓦屋面的适宜坡度是20%～80% 。
1.0.4 油毡瓦屋面与立墙及突出屋面结构等位置的交接处均应做泛水处理，其细部构造及有关尺寸应符合本标准第3.3.2、3.3.3小节中的要求。
2 施工准备
2.1 原材料、半成品的要求
2.1.1 油毡瓦的质量必须符合《油毡瓦》JC/T503—1992（1996）的规定。应按本标准第7.1节规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。
2.1.2 油毡瓦应边缘整齐，切槽清晰，厚薄均匀，表面无孔洞、硌伤、裂纹、折皱及起泡等缺陷。
2.1.3 油毡瓦的玻璃纤维毡胎必须完全浸透和涂盖、厚度不小于2.8mm，矿物料覆盖紧密、粘结均匀，瓦卷正常温度下易于打开、不得出现脆裂和粘连，自粘结点距切槽末端一边不大于190mm、并与油毡瓦的防粘纸对齐。
2.1.4 常用油毡瓦形状见图2.1.4所示：

图2.1.4
2.1.5 油毡瓦物理性能指标参见表2.1.5。
2.1.6 冷胶结料、以及泛水等细部构造处理使用的其它材料都应符合设计要求。
2.2 主要工机具
剪刀、木工槌，冷胶结料粘结铺设及泛水等细部施工时需配备电动搅拌器、50kg磅秤、压辊、胶皮或塑料刮板、油漆刷、剪刀、油漆刀、开桶器、钢丝钳、小扳手等施工工机具。

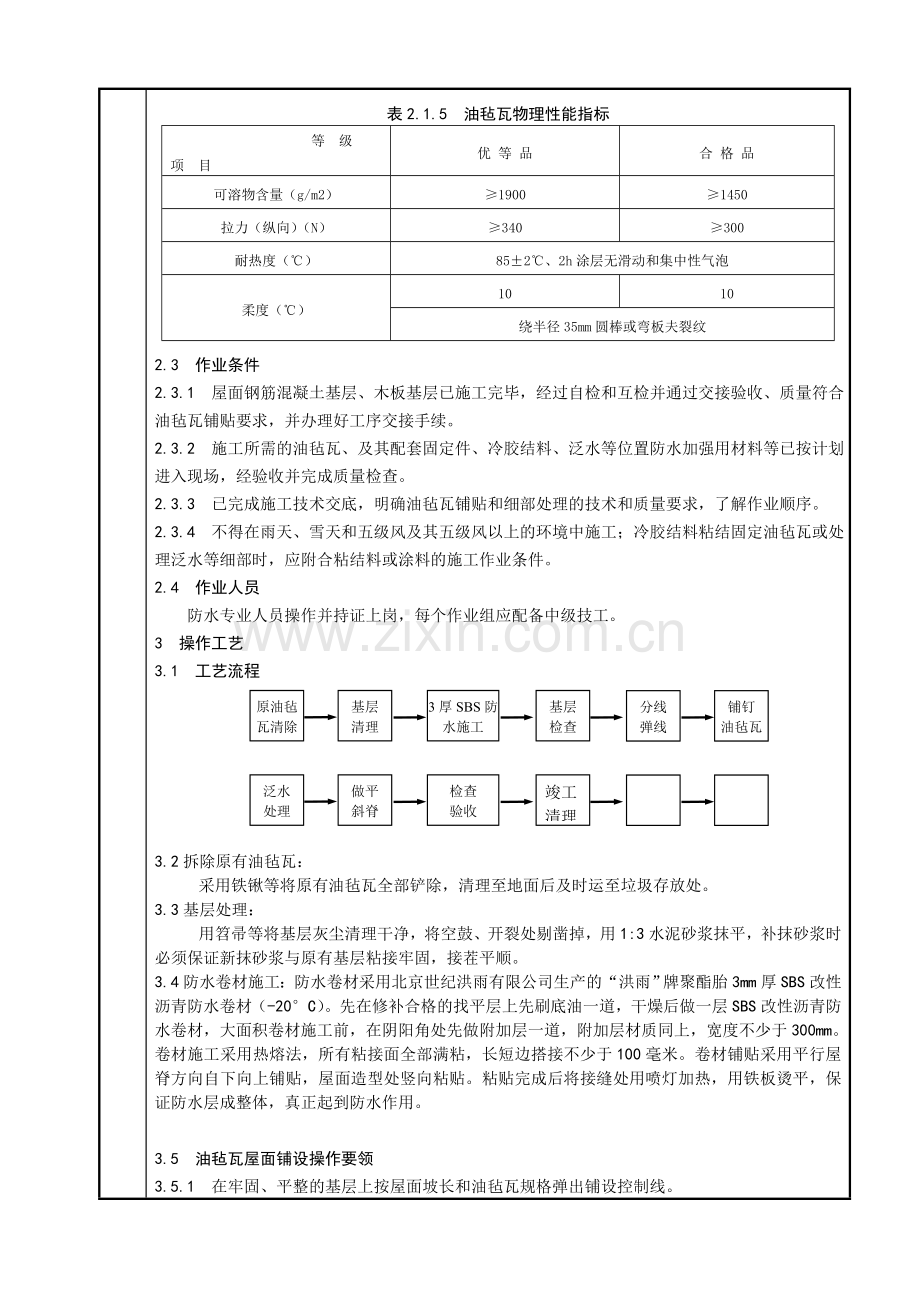

表2.1.5 油毡瓦物理性能指标
等 级
项 目
优 等 品
合 格 品
可溶物含量（g/m2）
≥1900
≥1450
拉力（纵向）（N）
≥340
≥300
耐热度（℃）
85±2℃、2h涂层无滑动和集中性气泡
柔度（℃）
10
10
绕半径35mm圆棒或弯板夫裂纹
2.3 作业条件
2.3.1 屋面钢筋混凝土基层、木板基层已施工完毕，经过自检和互检并通过交接验收、质量符合油毡瓦铺贴要求，并办理好工序交接手续。
2.3.2 施工所需的油毡瓦、及其配套固定件、冷胶结料、泛水等位置防水加强用材料等已按计划进入现场，经验收并完成质量检查。
2.3.3 已完成施工技术交底，明确油毡瓦铺贴和细部处理的技术和质量要求，了解作业顺序。
2.3.4 不得在雨天、雪天和五级风及其五级风以上的环境中施工；冷胶结料粘结固定油毡瓦或处理泛水等细部时，应附合粘结料或涂料的施工作业条件。
2.4 作业人员
防水专业人员操作并持证上岗，每个作业组应配备中级技工。
3 操作工艺
3.1 工艺流程
原油毡瓦清除
基层
清理
分线
弹线

基层
检查

3厚SBS防水施工
铺钉
油毡瓦

泛水
处理

做平
斜脊

竣工
清理
检查
验收

3.2拆除原有油毡瓦：
采用铁锹等将原有油毡瓦全部铲除，清理至地面后及时运至垃圾存放处。
3.3基层处理：
用笤帚等将基层灰尘清理干净，将空鼓、开裂处剔凿掉，用1:3水泥砂浆抹平，补抹砂浆时必须保证新抹砂浆与原有基层粘接牢固，接茬平顺。
3.4防水卷材施工：防水卷材采用北京世纪洪雨有限公司生产的“洪雨”牌聚酯胎3mm厚SBS改性沥青防水卷材（-20°C）。先在修补合格的找平层上先刷底油一道，干燥后做一层SBS改性沥青防水卷材，大面积卷材施工前，在阴阳角处先做附加层一道，附加层材质同上，宽度不少于300mm。卷材施工采用热熔法，所有粘接面全部满粘，长短边搭接不少于100毫米。卷材铺贴采用平行屋脊方向自下向上铺贴，屋面造型处竖向粘贴。粘贴完成后将接缝处用喷灯加热，用铁板烫平，保证防水层成整体，真正起到防水作用。

3.5 油毡瓦屋面铺设操作要领
3.5.1 在牢固、平整的基层上按屋面坡长和油毡瓦规格弹出铺设控制线。
3.5.2 每片油毡瓦都应固定，铺设在木基层上可用油毡钉固定；对混凝土基层，可用专用水泥钢钉与冷胶结料粘结固定；油毡钉应钉平、钉帽严禁外露在油毡瓦表面。
3.5.3 在木基层上铺设油毡瓦时，铺瓦前应先铺一层沥青防水卷材垫毡，从檐口向上用油毡钉铺钉，垫毡搭接宽度不少于50mm，钉帽应盖在垫毡下面。
3.5.4 油毡瓦自檐口向上铺设。
铺设时要求第一排瓦平檐口、切槽朝上指向屋脊，用油毡钉予以固定；第二排瓦切槽朝下指向檐口、叠合在第一排瓦上固定；第三排油毡瓦压盖在前层瓦上、并露出第二排瓦切槽一定距离；后续油毡瓦依次铺钉固定。
3.5.5 油毡瓦沿切槽剪开分成四块用做脊瓦，每块脊瓦用两个油毡钉固定。
3.5.6 屋面油毡瓦铺钉前后，按本节第3.3.4小节要求做好屋面细部的防水处理。
3.6 油毡瓦屋面施工中需注意的技术问题和质量问题
3.6.1 油毡瓦是以玻璃纤维毡为胎基、浸涂石油沥青后、一面覆盖彩砂矿物颗粒、另一面撒以隔离材料后经切割制成的，运输和贮存应注意：
3.6.1.1 不同撒布料颜色、不同等级的油毡瓦应分别堆放。
3.6.1.2 保管的环境温度不应高于45℃。
3.6.1.3 运输和贮存时应平放，高度不超过15捆，避免雨淋、日晒、受潮，并注意通风和避免接近火源。
3.6.2 油毡瓦铺钉操作应做到：
3.6.2.1 油毡瓦与基层紧贴，坡面平整，搭接足够，檐口顺直，瓦面整齐。
3.6.2.2 油毡瓦是薄而轻的片状块、瓦片间仅相互搭接点粘，每片应用不少于4颗油毡钉与基层铺钉牢固、钉要钉平、钉帽由垫毡遮盖；当屋面坡度大于150%时，应增加固定油毡钉。
3.6.2.3 油毡瓦上下层的搭接尺寸应满足不同油毡瓦种类、规格的要求，同时符合设计要求；图2.1.4所示尺寸的油毡瓦压盖后应露出切槽125mm，油毡瓦之间的对缝、上下层不应重合。
3.6.2.4 脊瓦应顺年最大频率风向搭接，脊瓦与两坡面油毡瓦搭盖宽度每边不小于100mm。
3.6.2.5 脊瓦与脊瓦的压盖面不小于脊瓦面积的1/2，每块用两个油毡钉固定。
3.6.3 做好屋面与突出屋面结构交接处泛水的防水处理，注意做到：
3.6.3.1 油毡瓦应铺贴到立面上，高度不应小于250mm。
3.6.3.2 对突出屋面的烟囱、管道等连接位置，应先做二毡三油垫层、周围油毡瓦铺钉后再做高聚物沥青卷材单层泛水防水层。
3.6.3.3 女儿墙处泛水，油毡瓦可沿基层与女儿墙的八字坡铺贴，并用镀锌薄钢板覆盖，钉牢在墙内预埋木砖上，再用密封材料封严泛水上口与墙间的缝隙。
3.6.3.4 油毡瓦屋面泛水加强层的收头端部应裁齐，压入预留凹槽内，采用压条或带垫片的钉子固定，再用配套密封材料封粘端头。
3.6.4 每平方米油毡瓦屋面，瓦材参考用量为2.33m2，重约2.5kg。
4 质量标准
4.1 主控项目
4.1.1 油毡瓦的质量必须符合设计要求。
检验方法：检查出厂合格证和质量检验报告。
4.1.2 油毡瓦所用固定钉必须钉平、钉牢，严禁钉帽外露油毡瓦表面。
检验方法：观察检查。
4.2 一般项目
4.2.1 油毡瓦的铺设方法应正确；油毡瓦之间的对缝，上下层不得重合。
检验方法：观察检查。
4.2.2 油毡瓦应与基层紧贴，瓦面平整，檐口顺直。
检验方法：观察检查。
4.2.3 泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。
检验方法：观察检查和雨后或淋水检验。
4.3 质量记录
4.3.1 油毡瓦和其它辅助材料的出厂合格证、质量检验报告，材料现场抽样复验报告。
4.3.2 油毡瓦屋面工程检验批质量验收记录。
5 成品保护
合理安排作业批的次序，有高低的屋面先高后低，避免施工中重复踩踏；已铺钉好油毡瓦的屋面，不得任意踩踏。
6 职业健康安全与环境管理
现场应根据公司“环境与职业健康安全管理体系文件”要求，结合施工项目所在地政府建设、劳动、环境卫生等行政管理部门和业主的规定，对施工过程中“环境因素和职业健康安全危险源”进行辨识与评价，有针对性的提出控制措施及方法。
本工艺标准中的下列要求应予以重视。
6.1 职业健康安全管理要求
6.1.1 施工作业人员必须穿软底、防滑鞋。
6.1.2 屋面坡度大于25°时，使用有牢固挂钩、可随时固定的移动板梯进行油毡瓦铺设作业；屋面檐口应搭设防护栏杆；在大坡度屋面作业时应拴安全带。
6.1.3 使用溶剂型胶粘剂时，胶粘剂挥发的气体对身体有害，必要时可戴防毒面罩；遇有恶心、呕吐、头昏等情况时，应送到空气新鲜的埸所休息，或送医院诊治。
6.1.4 材料贮放地、胶粘剂调制区域、冷粘贴施工作业区域胶粘剂和稀释剂挥发的气体易燃易爆，操作区严禁烟火。
6.2 环境管理要求
6.2.1 搬运、铺放过程中破碎的油毡瓦、废弃的其它材料禁止随地乱丢，应集中堆放。
6.2.2 搅拌调制、使用现场遗漏、废弃的材料，以及材料包装应及时清理、回收，集中处理。
6.2.3 严禁在施工现场焚烧废弃物，严禁用燃烧方法清理装运容器。
6.2.4 处理、掩埋废弃物和废弃溶剂必须注意避免污染周围环境和地下水。
7 与油毡瓦屋面施工工艺标准相关的技术和质量要求
7.1 进入现场的油毡瓦复验抽样数量，以及检验项目见表7.1的规定。
表7.1 油毡瓦现场抽样规定及复验项目
材料名称
现场抽样数量
外观质量检验
物理性能检验
油毡瓦
同一批至少抽一次
边缘整齐，切槽清晰，厚薄均匀，表面无孔洞、硌伤、裂纹、折皱及起泡
耐热度，柔度
7.2 油毡瓦屋面工程检验批质量验收
7.2.1 判定检验批施工质量为合格的规定。
主控项目：必须达到本标准规定的质量标准。
一般项目：对定性的项目，检查点必须基本达到本标准规定的质量标准。对定量（规定有允许偏差值）的项目，必须有80%以上的检查点（处）符合规定的质量要求；其它检查点（处），不得有明显影响使用的点（处）、且其偏差值不得大于允许偏差值的50%（即可放宽到允许偏差值的150%）。
7.2.2 检查达不到质量标准时，应按《建筑工程施工质量验收统一标准》GB50300—2001的规定处理。
7.2.3 检验批的质量验收记录由施工单位项目专业质量检查员填写，监理工程师（建设单位项目专业技术负责人）组织施工单位项目专业质量检查员等进行验收，并记录。
技术负责人审核
月 日
安全员签名
月 日
交底人签名
月 日
接受交底人签名
月 日

接受交底人签名：

备注：工人签字严禁代签
