屋面隔气层、保温层施工工艺标准
1.总则
1.1适用范围
适用于一般民用建筑和要求防水耐用年限为15年以上的建筑。
1.2编制依据
《屋面工程技术规范》GB50207-94
《屋面工程质量验收规范》GB50207-200
2.基本规定
2.1屋面工程所采用的保温隔热材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合国家产品标准和设计要求。
2.2保温层应干燥，封闭式保温层含水率应相当于该材料在当地自然风干状态下的平衡含水率。
2.3保温层严禁在雨天、雪天和五级风及其以上时施工。
2.4屋面保温层应进行隐蔽验收，质量控制资料应完整。
3.施工准备
3.1技术准备
施工前，应进行图纸会审，掌握施工图中的细部构造及有关技术要求，并应有技术措施。
3.2材料要求
保温材料应有出厂合格证，密度、导热系数、强度应符合设计要求。
3.3主要机具
铁锹、木水平尺、手推车、刮杠、木抹子、铁抹子等。
3.4作业条件

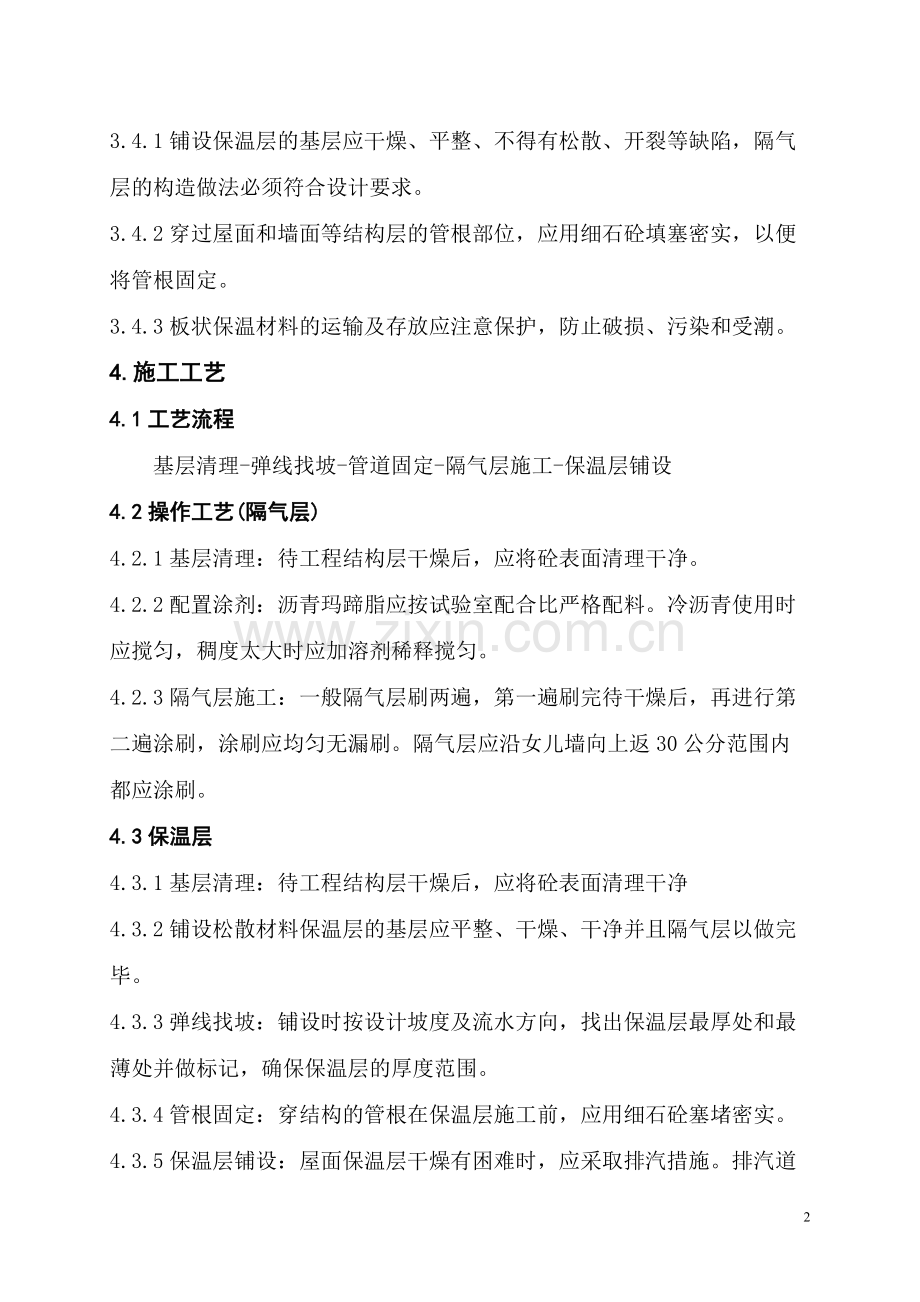

3.4.1铺设保温层的基层应干燥、平整、不得有松散、开裂等缺陷，隔气层的构造做法必须符合设计要求。
3.4.2穿过屋面和墙面等结构层的管根部位，应用细石砼填塞密实，以便将管根固定。
3.4.3板状保温材料的运输及存放应注意保护，防止破损、污染和受潮。
4.施工工艺
4.1工艺流程
基层清理-弹线找坡-管道固定-隔气层施工-保温层铺设
4.2操作工艺(隔气层)
4.2.1基层清理：待工程结构层干燥后，应将砼表面清理干净。
4.2.2配置涂剂：沥青玛蹄脂应按试验室配合比严格配料。冷沥青使用时应搅匀，稠度太大时应加溶剂稀释搅匀。
4.2.3隔气层施工：一般隔气层刷两遍，第一遍刷完待干燥后，再进行第二遍涂刷，涂刷应均匀无漏刷。隔气层应沿女儿墙向上返30公分范围内都应涂刷。
4.3保温层
4.3.1基层清理：待工程结构层干燥后，应将砼表面清理干净
4.3.2铺设松散材料保温层的基层应平整、干燥、干净并且隔气层以做完毕。
4.3.3弹线找坡：铺设时按设计坡度及流水方向，找出保温层最厚处和最薄处并做标记，确保保温层的厚度范围。
4.3.4管根固定：穿结构的管根在保温层施工前，应用细石砼塞堵密实。
4.3.5保温层铺设：屋面保温层干燥有困难时，应采取排汽措施。排汽道应设在屋面最高处，每100平方米设一个。
(1)松散材料保温层：
a.按作好的标记拉小白线确定保温层的厚度及坡度，并分层铺设压实，每层厚度宜为300-500毫米。
b.保温层施工完毕后，应及时进行找平层和防水层的施工，雨季施工时，保温层应采取遮盖措施。
(2)板状材料保温层：
a.铺设时板状保温材料应紧靠需保温的基层表面上，并应铺平垫稳。
b.按作好的标记拉小白线确定保温层的厚度及坡度，分层铺设板块材料，上下层接缝应相互错开，板块之间的缝隙应用同类的材料嵌填密实。一般在板状保温层上用松散湿料做找坡。
5.质量标准
5.1主控项目
保温层材料的堆积密度或表观面积、导热系数以及板材的强度、吸水率，必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。
保温层的含水率必须符合设计要求。
检验方法：检查现场抽样检验报告。
5.2一般项目
保温层的铺设应符合下列要求：
5.2.1松散保温材料：
合格：分层铺设，压实适当，表面基本平整，找坡基本正确。
优良：分层铺设，压实适当，表面平整，找坡正确。
5.2.2板状保温材料：
合格：紧贴（靠）基层，铺平垫稳，拼缝严密，找坡基本正确，板缝填嵌密实。
优良：紧贴（靠）基层，铺平垫稳，拼缝严密，找坡正确，上下层错缝并填嵌密实。
检验方法：观察检查。
5.2.3整体保温层：
合格：拌合均匀，分层铺设，压实适当，表面基本平整，找坡基本正确。
优良：拌合均匀，分层铺设，压实适当，表面平整，找坡正确。
5.2.4保温层厚度的允许偏差：松散保温材料和整体现浇保温层为+10%，-5%；板状保温材料为±5%，且不得大于4mm。
检验方法：用钢针插入和尺量检查。
评定标准：抽查点合格率为80%以上为合格，90%以上为优良。
6.成品保护
6.1隔汽层施工前，应将基层表面的砂、土、硬块等杂物清扫干净，防止降低隔汽效果。
6.2在已铺好的松散、板状或整体保温层上不得进行施工，其他作业施工前应采取必要保护措施，保证保温层不受损坏。
6.3保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。
7.安全环保措施
7.1对易燃材料，必须贮存在专用仓库或专用场地，应设专人进行管理。
(2)库房及现场施工隔汽层、保温层时，严禁吸烟和使用明火，并配备消防器材和灭火设施。
7.2工完场清，避免材料飞扬。
