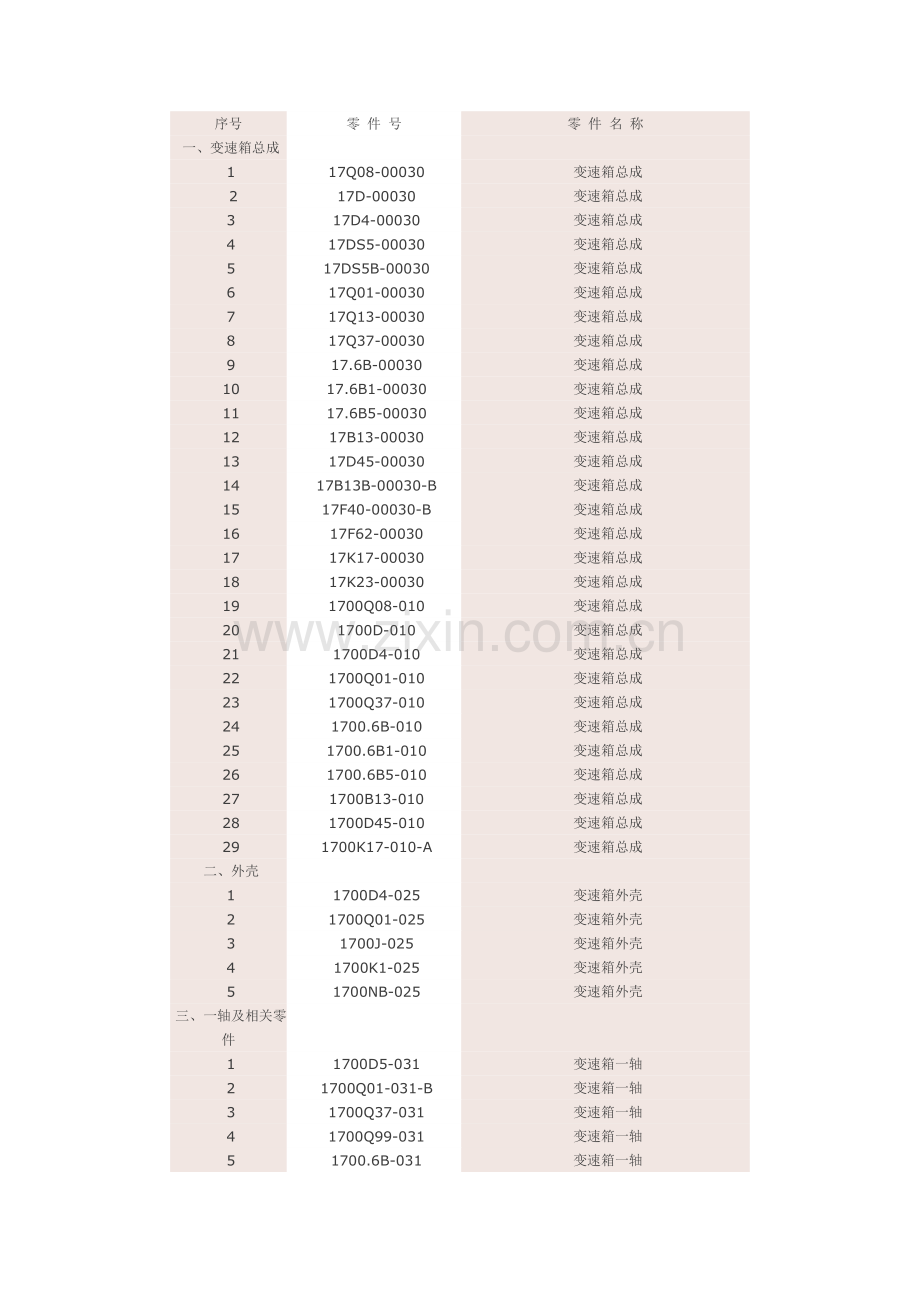

东风变速箱零部件明细.doc

序号
零 件 号
零 件 名 称
 一、变速箱总成

 1
 17Q08-00030
 变速箱总成
  2
 17D-00030
 变速箱总成
 3
 17D4-00030
 变速箱总成
 4
 17DS5-00030
 变速箱总成
 5
 17DS5B-00030
 变速箱总成
 6
 17Q01-00030
 变速箱总成
 7
 17Q13-00030
 变速箱总成
 8
 17Q37-00030
 变速箱总成
 9
 17.6B-00030
 变速箱总成
 10
 17.6B1-00030
 变速箱总成
 11
 17.6B5-00030
 变速箱总成
 12
 17B13-00030
 变速箱总成
 13
 17D45-00030
 变速箱总成
 14
 17B13B-00030-B
 变速箱总成
 15
 17F40-00030-B
 变速箱总成
 16
 17F62-00030
 变速箱总成
 17
 17K17-00030
 变速箱总成
 18
 17K23-00030
 变速箱总成
 19
 1700Q08-010
 变速箱总成
 20
 1700D-010
 变速箱总成
 21
 1700D4-010
 变速箱总成
 22
 1700Q01-010
 变速箱总成
 23
 1700Q37-010
 变速箱总成
 24
 1700.6B-010
 变速箱总成
 25
 1700.6B1-010
 变速箱总成
 26
 1700.6B5-010
 变速箱总成
 27
 1700B13-010
 变速箱总成
 28
 1700D45-010
 变速箱总成
 29
 1700K17-010-A
 变速箱总成
 二、外壳

 1
 1700D4-025
 变速箱外壳
 2
 1700Q01-025
 变速箱外壳
 3
 1700J-025
 变速箱外壳
 4
 1700K1-025
 变速箱外壳
 5
 1700NB-025
 变速箱外壳
 三、一轴及相关零件

 1
 1700D5-031
 变速箱一轴
 2
 1700Q01-031-B
 变速箱一轴
 3
 1700Q37-031
 变速箱一轴
 4
 1700Q99-031
 变速箱一轴
 5
 1700.6B-031
 变速箱一轴
 6
 1700.6B1-031
 变速箱一轴
 7
 1700JB-031
 变速箱一轴
 8
 1700C-031
 变速箱一轴
 9
 1700RC4-031
 变速箱一轴
 10
 1700K1-031
 变速箱一轴
 11
 1700K3-031
 变速箱一轴
 12
 1700K8-031
 变速箱一轴
 13
 1700K12-031
 变速箱一轴
 14
 1700K16-031
 变速箱一轴
 15
 1700SH43-031
 变速箱一轴
 16
 1700NB-031
 变速箱一轴
 17
 Z*150212
 一轴后轴承
 18
 Z*150213
 一轴后轴承
 19
 6313N
 一轴后轴承
 20
 K38×50×32
 滚针轴承
 21
 1700D5-041
 一轴轴承盖
 22
 1700.6B-041
 一轴轴承盖
 23
 1700K1-041
 一轴轴承盖
 24
 1700K12-041
 一轴轴承盖
 25
 1700NB-041
 一轴轴承盖
 26
 1700NB4-041
 一轴轴承盖
 27
 1700D4-043
 一轴油封总成
 28
 1700D5-043
 一轴油封总成
 29
 1700N-043
 一轴油封总成
 四、中间轴及相关零件

 1
 1700D4-048
 变速箱中间轴
 2
 1700C-048-D
 变速箱中间轴
 3
 1700C-048-E
 变速箱中间轴
 4
 1700J-048
 变速箱中间轴
 5
 1700K1-048-B
 变速箱中间轴
 6
 1700K16-048
 变速箱中间轴
 7
 1700NB-048
 变速箱中间轴
 8
 1700C-049
 中间轴二档齿轮
 9
 1700J-049
 中间轴二档齿轮
 10
 1700J-050
 中间轴带二档齿轮总成
 11
 1700C-051
 中间轴三档齿轮
 12
 1700Q13-051
 中间轴三档齿轮
 13
 1700K1-051-B
 中间轴三档齿轮
 14
 1700K16-051
 中间轴三档齿轮
 15
 1700NB-051
 中间轴三档齿轮
 16
 1700NB1-051
 中间轴三档齿轮
 17
 1700C-053
 中间轴四档齿轮
 18
 1700.6B1-053
 中间轴四档齿轮
 19
 1700Q13-053
 中间轴四档齿轮
 20
 1700DY-053
 中间轴五档齿轮
 21
 1700DY1-053
 中间轴五档齿轮
 22
 1700K1-053-B
 中间轴四档齿轮
 23
 1700K16-053
 中间轴四档齿轮
 24
 1700NB-053
 中间轴四档齿轮
 25
 1700NB1-053
 中间轴四档齿轮
 26
 1700NB3-053
 中间轴四档齿轮
 27
 1700D5-055
 中间轴前轴承盖总成
 28
 1700K1-055-B
 中间轴六档齿轮
 29
 1700K3-055
 中间轴六档齿轮
 30
 1700K16-055
 中间轴六档齿轮
 31
 1700NB-055
 中间轴超速档齿轮
 32
 1700NB1-055
 中间轴超速档齿轮
 33
 1700NB2-055
 中间轴超速档齿轮
 34
 1700NB3-055
 中间轴超速档齿轮
 35
 1700BQ13-056
 中间轴常啮合齿轮
 36
 1700C-056
 中间轴常啮合齿轮
 37
 1700Q01-056
 中间轴常啮合齿轮
 38
 1700.6B1-056-B
 中间轴常啮合齿轮
 39
 1700JB-056
 中间轴常啮合齿轮
 40
 1700K1-056-B
 中间轴常啮合齿轮
 41
 1700K8-056-B
 中间轴常啮合齿轮
 42
 1700NB-056
 中间轴常啮合齿轮
 43
 1700NB1-056
 中间轴常啮合齿轮
 44
 1700NB2-056
 中间轴常啮合齿轮
 45
 1700NB3-056
 中间轴常啮合齿轮
 46
 1700NB6-056
 中间轴常啮合齿轮
 47
 1700N-057
 键
 48
 1700NB-057
 中间轴锁紧螺母
 49
 1700C-058
 中间轴前轴承盖
 50
 1700D5-058
 中间轴前轴承盖
 51
 1700K1-061
 中间轴四档齿轮锁片
 52
 1700K1-062
 中间轴六档齿轮隔套
 53
 1700D5-063
 中间轴四档齿轮锁环
 54
 1700K1-063
 中间轴常啮合齿轮止推片
 55
 1700D4-064
 中间轴四档齿轮隔套
 56
 1700D5-064
 中间轴四档齿轮隔套
 57
 Z*42206E
 中间轴前轴承
 58
 Z*42307
 中间轴前轴承
 59
 Z*42508
 中间轴前轴承
 60
 NJ2211E/C3
 中间轴前轴承
 61
 Z*192308
 中间轴后轴承
 62
 NUP2211EN/C3
 中间轴后轴承
 63
 1700C-071
 中间轴后轴承盖
 64
 1700K1-071
 中间轴后轴承盖
 65
 1700NB-071
 中间轴后轴承盖
 66
 1700C-073-B
 螺母锁片
 67
 1700C-074-B
 中间轴锁紧螺母
 68
 Q433100
 轴用压扁钢丝挡圈
 69
 1700C-080-B
 倒档齿轮总成
 70
 1700.6B1-080
 倒档齿轮总成
 71
 1700C-082-B
 倒档齿轮
 72
 1700.6B1-082
 倒档齿轮
 73
 1700J-082
 倒档齿轮
 74
 1700K1-082
 倒档齿轮
 75
 1700NB-082
 倒档惰轮
 76
 1700C-092
 倒档齿轮轴
 77
 1700J-092
 倒档齿轮轴
 78
 1700K1-092
 倒档齿轮轴
 79
 1700NB-092
 倒档齿轮轴
 80
 Z*9248/30
 滚针轴承
 81
 Z*K384630
 倒档齿轮滚针轴承
 82
 K384628
 倒档齿轮滚针轴承
 五、二轴及相关零件

 1
 1700Q08-105-C
 变速箱二轴
 2
 1700C-105-B
 变速箱二轴
 3
 1700J-105
 变速箱二轴
 4
 1700JH1-105
 变速箱二轴
 5
 1700K1-105-B
 变速箱二轴
 6
 1700NB-105
 变速箱二轴
 7
 1700NB1-105-B
 变速箱二轴
 8
 1700K1-032
 直接档同步器锥环
 9
 1700K6-032
 直接档同步器锥环
 10
 1700NB-032-B
 五档同步器锥环
 11
 1700NB1-032
 五档同步环
 12
 1700NB-110
 一档齿轮总成
 13
 1700C-112-B
 一档及倒档齿轮
 14
 1700J-112
 二轴一档齿轮
 15
 1700K1-112-B
 二轴一档齿轮
 16
 1700J-113
 二轴一档齿轮止推环
 17
 1700NB-114
 一.二档同步环
 18
 1700J-115
 一.倒档固定齿座
 19
 1700K1-115-B
 二轴二档齿轮总成
 20
 1700K16-115
 二轴二档齿轮总成
 21
 1700NB-115
 二档齿轮总成
 22
 1700J-117
 一.倒档滑动齿套
 23
 1700C-120
 二、三档同步器锥环总成
 24
 1700ZY-120
 二、三档同步器锥环总成
 25
 1700K1-120
 一.二档同步器总成
 26
 1700C-121
 二、三档同步器锥盘
 27
 1700NB-121
 一.二档齿座
 28
 1700NB-122
 一.二档滑动齿套
 29
 1700NB-126
 三.四档齿座
 30
 1700C-127
 二轴二档齿轮
 31
 1700J-127
 二轴二档齿轮
 32
 1700NB-127
 三.四档齿套
 33
 1700NB-128
 三档同步环
 34
 1700K1-130-B
 二轴三档齿轮
 35
 1700K16-130-B
 二轴三档齿轮
 36
 1700NB-130
 三档齿轮总成
 37
 1700NB1-130
 三档齿轮总成
 38
 1700C-131
 二轴三档齿轮
 39
 1700Q13-131
 二轴三档齿轮
 40
 1700.6B1-131
 二轴三档齿轮
 41
 1700K1-131-B
 二轴三档齿轮止推环
 42
 1700C-135
 四档齿轮
 43
 1700.6B1-135
 五档齿轮
 44
 1700Q13-135
 五档齿轮
 45
 1700.6B1-135
 五档齿轮
 46
 1700DY1-135
 五档齿轮
 47
 1700DY-135
 五档齿轮
 48
 1700K1-135-B
 四档齿轮总成
 49
 1700K16-135
 四档齿轮总成
 50
 1700NB-135
 四档齿轮总成
 51
 1700NB1-135
 四档齿轮总成
 52
 1700NB3-135
 四档齿轮总成
 53
 1700C-136
 四五档固定齿座
 54
 1700K1-136-B
 三.四档固定齿座
 55
 1700N-137
 五.六档滑动齿套
 56
 1700C-138
 四五档同步器锥盘
 57
 1700K1-138
 六档齿轮轴承座圈
 58
 1700C-139
 四档齿轮止推环
 59
 1700K1-139
 二轴六档齿轮止推环
 60
 1700C-140
 四五档同步器锥环总成
 61
 1700K1-140
 六档齿轮总成
 62
 1700K3-140
 六档齿轮总成
 63
 1700K16-140
 六档齿轮总成
 64
 1700K36-140
 六档齿轮总成
 65
 1700NB-140
 六档齿轮总成
 66
 1700NB1-140
 六档齿轮总成
 67
 1700NB2-140
 六档齿轮总成
 68
 1700NB3-140
 六档齿轮总成
 69
 1700NB9-140
 六档齿轮总成
 70
 1700K1-143
 锁紧螺母垫圈
 71
 1700NB-143
 四.六档垫片
 72
 1700NB1-143
 四.六档垫片
 73
 1700NB3-143
 四.六档垫片
 74
 1700K1-144
 锁紧螺母锁片
 75
 1700NB-144
 六档齿轮轴承座圈
 76
 1700NB1-144-A
 六档齿轮轴承座圈
 77
 1700NB2-144-A
 六档齿轮轴承座圈
 78
 1700NB3-144
 六档齿轮轴承座圈
 79
 1700K1-145
 锁紧螺母
 80
 1700NB-145
 二轴前螺母
 81
 1700K1-146
 五.六档固定齿座
 82
 1700NB-146
 五.六档齿座
 83
 1700NB-147
 五.六档齿套
 84
 1700NB-148
 五.六档同步环
 85
 1700K1-149
 四档齿轮轴承座圈
 86
 1700NB-149
 螺母锁片
 87
 1700NB-163
 二轴后轴承档片
 88
 1700NB-164
 二轴后轴承
 89
 1700C-169
 碟形弹簧
 90
 1700K1-169
 碟形弹簧
 91
 1700C-170
 突缘锁紧螺母
 92
 2402N-072
 六角槽形螺母
 93
 1700K1-178
 倒档齿轮轴承座圈
 94
 1700K1-181
 倒档固定齿座
 95
 1700NB-181
 倒档齿座
 96
 1700.6B1-182
 倒档从动齿轮
 97
 1700J-182
 倒档从动齿轮
 98
 1700N-182
 四档同步环
 99
 1700K1-182
 倒档从动齿轮
 100
 1700NB-182
 倒档从动齿轮
 101
 1700J-183
 倒档从动齿轮轴套
 102
 1700K1-183
 倒档滑动齿套
 103
 1700N-183
 同步器推环
 104
 1700J-184
 第二轴后轴承止推环
 105
 1700N-184
 同步器锁销
 106
 1700NB-184
 倒档齿轮轴承座圈
 107
 1700J-185
 二轴后轴承隔套
 108
 1700K1-185
 倒档齿轮止推片
 109
 1700D-321
 里程表主动齿轮
 110
 1700.6B1-521
 里程表主动齿轮
 111
 1700K1-521
 里程表主动齿轮
 112
 1700K2-521-B
 里程表主动齿轮
 113
 1700K16-521
 里程表主动齿轮
 114
 1700NB-521
 里程表主动齿轮
 115
 1700NB5-521
 里程表主动齿轮
 116
 K58X66X43.5
 滚针轴承
 117
 K62X70X40
 滚针轴承
 118
 K62X70X45
 滚针轴承
 119
 K70×78×39
 滚针轴承
 120
 K77×85×41
 滚针轴承
 121
 K84×92×44
 滚针轴承
 122
 NUP312ENVVH
 二轴后轴承
 123
 Z*192309K
 二轴后滚针轴承
 124
 Z*192310K
 第二轴后滚柱轴承
 125
 Z*50309
 二轴后球轴承
 126
 Z*9248/30
 二轴前轴承
 127
 Z*9249/43
 四档齿轮滚针轴承
 128
 Z*9249/54
 滚针轴承
 129
 Z*9249/62
 一档齿轮滚针轴承
 130
 Z*9348/55K
 滚针轴承
 131
 Z*K304628
 二轴前滚针轴承
 132
 Z*K324632
 滚针轴承
 133
 Z*KK556144
 滚针轴承
 134
 Z*KK637040
 滚针轴承
 135
 Z*KK687540
 滚针轴承
 136
 Z*KK758230
 滚针轴承
 137
 Z*KK758240
 滚针轴承
 六、二轴后轴承盖总成及相关零件

 1
 1700D-150
 二轴后轴承盖总成
 2
 1700.6B1-150
 二轴后轴承盖总成
 3
 1700J-150
 二轴后轴承盖总成
 4
 1700K1-150
 二轴后轴承盖总成
 5
 1700K13-150-A
 二轴后轴承盖总成
 6
 1700NB-150
 二轴后轴承盖总成
 7
 1700D-151
 二轴后轴承盖
 8
 1700K1-151-A
 二轴后轴承盖
 9
 1700K13-151
 二轴后轴承盖
 10
 1700NB-151
 二轴后轴承盖
 11
 1700NB-153
 二轴后轴承盖油封
 12
 1700.6B1-522
 里程表从动齿轮
 13
 1700K1-522
 里程表从动齿轮
 14
 1700K2-522
 里程表从动齿轮
 15
 1700K3-522
 里程表从动齿轮
 16
 1700NB-522
 里程表从动齿轮
 17
 1700NB5-522
 里程表从动齿轮
 18
 1800C-322
 里程表从动齿轮
 19
 1800C-326
 里程表软轴接头
 20
 1800C-328
 油封--里程表从动齿轮
 21
 1800C-338
 后桥驱动轴轴承隔套
 22
 1700N-525
 里程表油封总成
 23
 1700N-526
 里程表软轴接头
 七、顶盖总成及相关零件

 1
 1700D5-200
 顶盖总成
 2
 17DS5B-200
 顶盖总成
 3
 1700K3-200
 顶盖总成
 4
 1700K25-200
 顶盖总成
 5
 1700Q01-300
 顶盖总成
 6
 1700Q37-300
 顶盖总成
 7
 1700.6B-300
 顶盖总成
 8
 1700RC-300
 顶盖总成
 9
 1700K1-300
 顶盖总成
 10
 1700K17-300
 顶盖总成
 11
 1700NB-300
 顶盖总成
 12
 1700B1-301
 顶盖
 13
 1700N-301
 顶盖
 八、上盖总成及相关零件

 1
 1700D-210
 上盖总成
 2
 1700D5-210
 上盖总成
 3
 1700Q01-210
 上盖总成
 4
 1700.6B-210
 上盖总成
 5
 1700B1-210
 上盖总成
 6
 1700JB-210
 上盖总成
 7
 1700K4-210
 上盖总成
 8
 1700K16-210
 上盖总成
 9
 1700NB-210
 上盖总成
 10
 1700J-215
 上盖
 11
 1700K4-215
 上盖
 12
 1700NB-215
 上盖
 13
 1700K1-250
 倒档导块总成
 14
 1700K4-250
 倒档导块总成
 15
 1700C-251
 一.倒档变速叉轴
 16
 1700D5-251
 一.倒档变速叉轴
 17
 1700.6B-251
 一.倒档变速叉轴
 18
 1700K2-251
 倒档变速叉轴
 19
 1700K4-251
 倒档变速叉轴
 20
 1700NB-251
 倒档变速叉轴
 21
 1700NB-251-B

 22
 1700C-252
 一.倒档变速叉
 23
 1700J-252
 一.倒档变速叉
 24
 1700K2-252
 倒档变速叉
 25
 1700K4-252
 倒档变速叉
 26
 1700NB-252
 倒档变速叉
 27
 1700C-253
 一.倒档导块
 28
 1700K1-253
 倒档导块
 29
 1700K4-253
 倒档导块
 30
 1700D4-256
 安全止柱
 31
 1700C-261-A
 二.三档变速叉轴
 32
 1700K1-261
 一.二档变速叉轴
 33
 1700K4-261
 一.二档变速叉轴
 34
 1700NB-261
 一.二档变速叉轴
 35
 1700NB-261-B
 一.二档变速叉轴
 36
 1700C-262
 二.三档变速叉
 37
 1700K1-262
 一.二档变速叉
 38
 1700K4-262
 一.二档变速叉
 39
 1700NB-262
 一.二档变速叉
 40
 1700K1-263
 一.二档导块
 41
 1700K4-263
 一.二档导块
 42
 1700B1-271
 四.五档变速叉轴
 43
 1700C-271-A
 四.五档变速叉轴
 44
 1700K1-271
 三.四档变速叉轴
 45
 1700K4-271
 三.四档变速叉轴
 46
 1700NB-271
 三.四档变速叉轴
 47
 1700C-272
 四.五档变速叉
 48
 1700K1-272
 三.四档变速叉
 49
 1700K4-272
 三.四档变速叉
 50
 1700NB-272
 三.四档变速叉
 51
 1700K4-280
 五六档导块总成
 52
 1700K1-281
 五.六档变速叉轴
 53
 1700K4-281
 五.六档变速叉轴
 54
 1700NB-281
 五.六档变速叉轴
 55
 1700NB7-281-B
 五.六档变速叉轴
 56
 1700K1-282
 五.六档变速叉
 57
 1700K4-282
 五.六档变速叉
 58
 1700NB-282
 五.六档变速叉
 59
 1700NB7-282
 五.六档变速叉
 60
 1700K1-283
 五六档导块
 61
 1700K4-283
 五六档导块
 62
 1700NB-283
 五六档导块
 63
 1700C-330
 通气塞总成
 64
 1700N-350-A
 通气塞总成
 65
 1700N-470
 开关总成
 九、突缘总成及相关零件

 1
 1700J-160
 突缘叉总成
 2
 1700K13-160-A
 突缘叉总成
 3
 1700NB-160
 突缘合件
 4
 1700NB4-160
 突缘合件
 5
 1700NB7-160
 突缘合件
 6
 1700J-161
 突缘叉
 7
 1700NB-161
 突缘
 8
 1700NB4-161
 突缘
 9
 1700NB7-161
 突缘
 10
 3507C-026
 突缘合件
 11
 3507.6B7-026
 突缘合件
 12
 3507C-028
 突缘
 13
 3507.6B7-028
 突缘
 14
 2402N-072
 突缘螺母
 十、手制动器总成及相关零件

 1
 3507.6B7-010
 手制动器总成
 2
 3507.6B7-060
 手制动盘支座总成
 3
 3507.6B7-065
 手制动盘支座
 4
 3507A01-030
 手制动蹄总成
 5
 3507C-025
 手制动鼓
 6
 3507C-030
 手制动蹄总成
 7
 3507D5-010
 手制动器总成
 8
 3507D5-015
 制动盘支座.盘.制动蹄总成
 9
 3507D5-060
 手制动盘支座总成
 10
 3507D5-075
 手制动油封总成
 11
 2402E-058
 二轴后油封总成
 12
 3507F42-010
 手制动器总成
 13
 35C-08010
 手制动操纵杆总成
 十一、离合器系统合件及相关零件

 1
 16Q01-01030
 离合器合件-变速箱部分
 2
 16.6B-01030
 离合器合件-变速箱部分
 3
 16B24-01030
 离合器合件-变速箱部分
 4
 16N-01030
 离合器总成及润滑.操纵系统
 5
 16NB-01030
 离合器总成及润滑.操纵系统
 6
 16F55-01030
 离合器总成及润滑.操纵系统
 7
 16.6B-01010
 离合器壳体总成
 8
 16B24-01010
 离合器壳体总成
 9
 16K1-01010
 离合器壳体总成
 10
 16N-01010
 离合器壳体总成
 11
 16NB-01010
 离合器壳体总成
 12
 16NBA-01010
 离合器壳体总成
 13
 16.2C/Y-01012
 离合器壳及分离叉衬套总成
 14
 16C-02050-A
 分离轴承座及轴承总成
 15
 16.4C/Y-02050
 分离轴承座及轴承总成
 16
 16.6B-02050
 分离轴承座及轴承总成
 17
 16RN3-02050
 分离轴承座及轴承总成
 18
 16N-02050
 分离轴承座及轴承总成
 19
 Z*360111
 离合器分离轴承
 20
 16C-02051-B
 离合器分离轴承座
 21
 16.4C/Y-02051
 离合器分离轴承座
 22
 16.6B-02051
 离合器分离轴承座
 23
 16RN3-02051
 离合器分离轴承座
