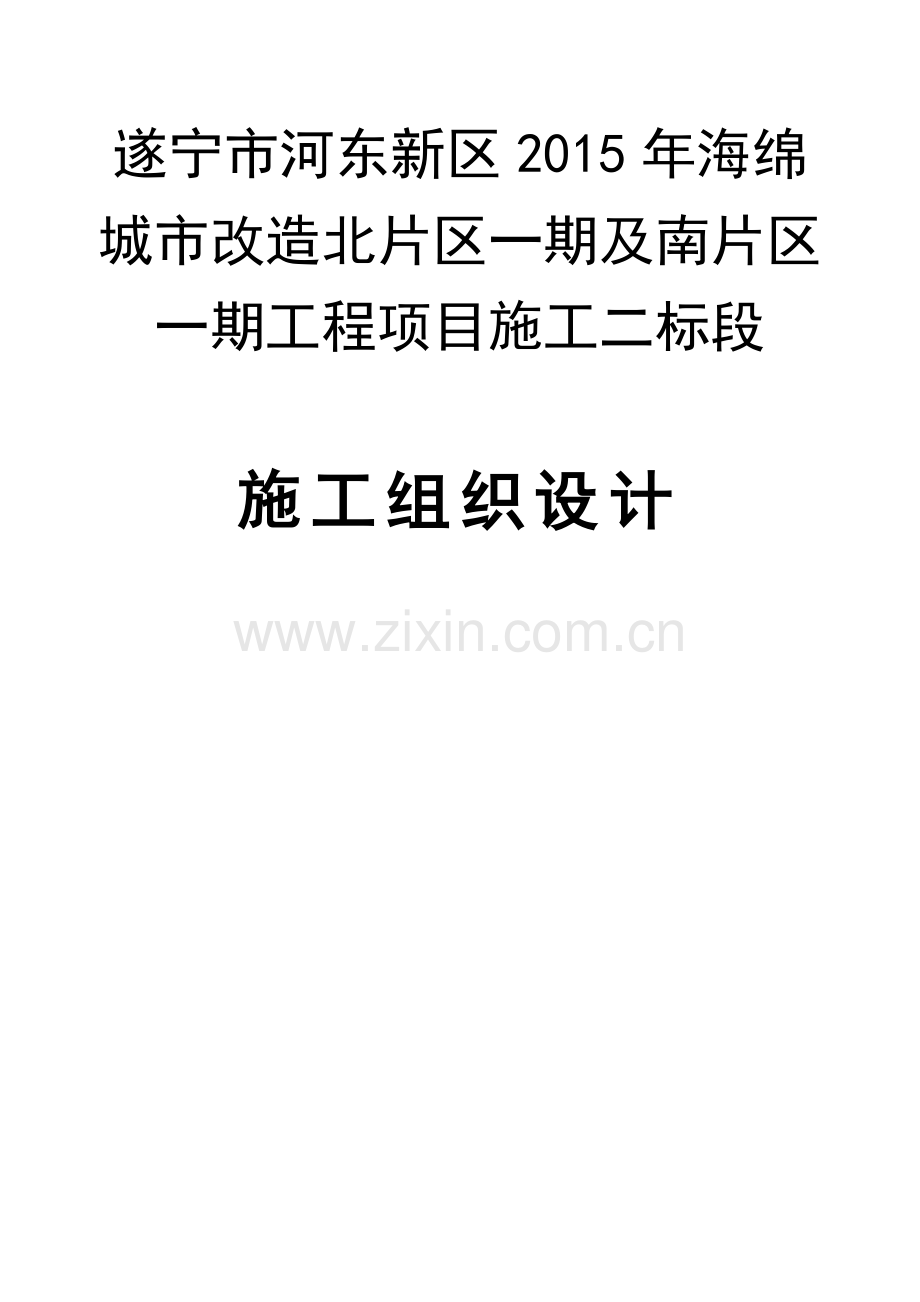

遂宁市河东新区2015年海绵城市改造北片区一期及南片区一期工程项目施工二标段 施工组织设计
遂宁市河东新区2015年海绵城市改造北片区一期及南片区一期工程项目施工二标段

施工组织设计

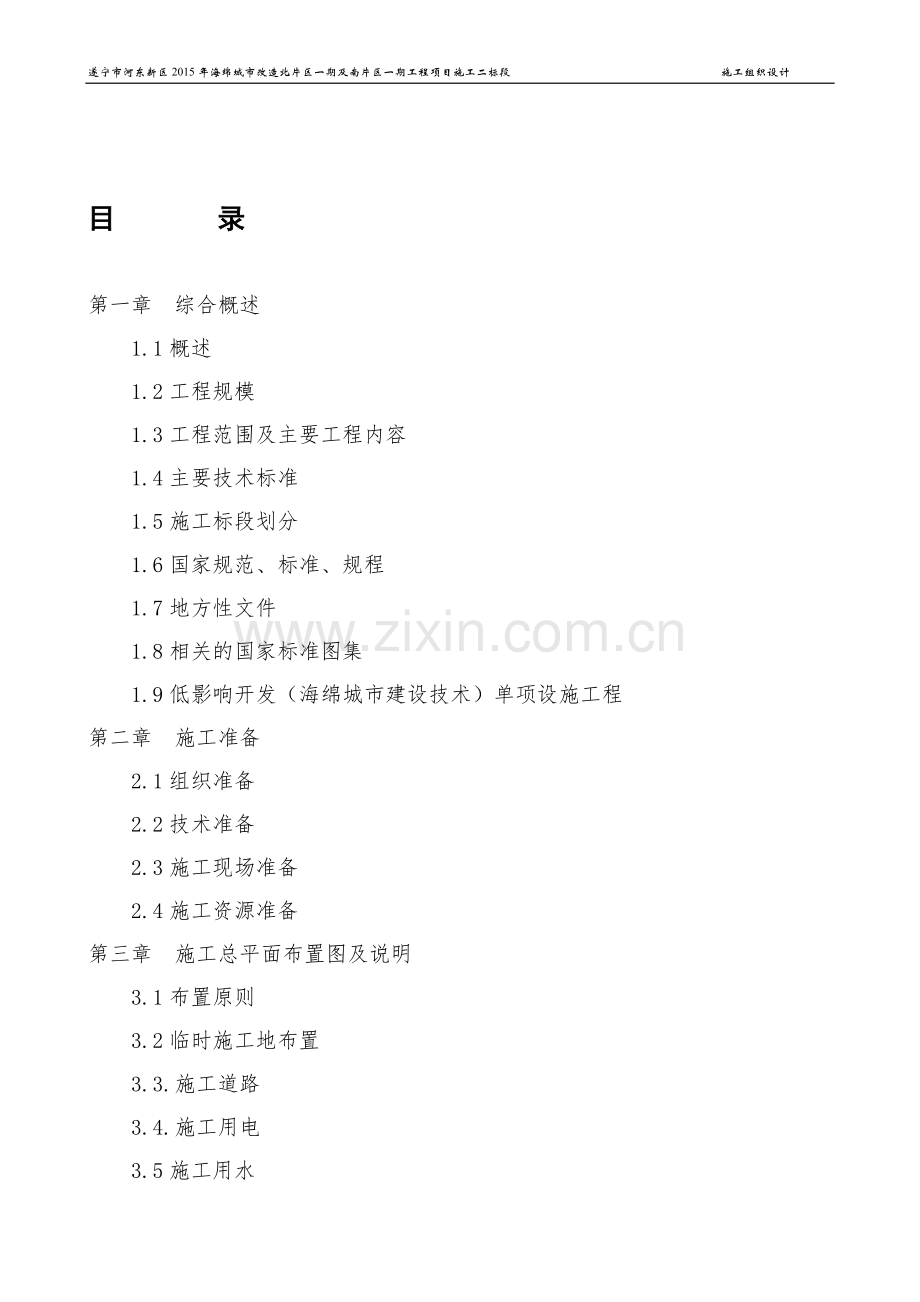

目 录

第一章 综合概述
1.1概述
1.2工程规模
1.3工程范围及主要工程内容
1.4主要技术标准
1.5施工标段划分
1.6国家规范、标准、规程
1.7地方性文件
1.8相关的国家标准图集
1.9低影响开发（海绵城市建设技术）单项设施工程
第二章 施工准备
2.1组织准备
2.2技术准备
2.3施工现场准备
2.4施工资源准备
第三章 施工总平面布置图及说明
3.1布置原则
3.2临时施工地布置
3.3.施工道路
3.4.施工用电
3.5施工用水
3.6.施工材料
3.7.平面管理措施
第四章 施工部署
4.1施工总体目标
4.1.1指导思想
4.1.2工程施工总体目标
4.2组织与管理
第五章 主要的工程项目的施工顺序和施工方法
5.1各工种之间的协调安排
5.2排水系统施工顺序
5.3施工场地及清理
5.4测量工程
5.4.1施工工艺流程
5.4.2工程定位放线
5.5 透水混凝土路面施工
5.5.1 原 材 料
5.5.2透水水泥混凝土
5.5.3透水水泥混凝土配合比
5.5.4 透水水泥混凝土配合比的试配与确定
5.5.5设 计
5.5.6基 层
5.5.7路 基
5.5.8排水系统设计
5.5.9 施工规程与施工方法
5.6透水砖铺装、蓄水池等雨水工程施工
5.6.1 一般规定
5.6.2 硅砂透水砖地面铺装工程施工
5.6.3硅砂排水沟工程施工
5.6.4 硅砂蓄水池工程施工
5.6.5 硅砂渗排水管渠工程施工
5.6.6植草沟、雨水花园、生物滞留沟施工
5.6.7景观工程主要程序及技术要求
第六章 工程施工计划及说明
6.1工程施工进度计划
6.1.1主要编制依据
6.1.2编制说明
6.2工期保证措施
6.2.1实行项目法施工，强化项目管理
6.2.2优化生产要素的配置
6.2.3施工进度管理
6.2.4施工进度管理的具体措施
6.3主要施工机械、设备配备计划
6.4人力配置计划
6.5施工管理
6.5.1施工现场管理
6.5.2工程项目管理
第七章 工程质量保证措施
7.1工程质量保证措施
7.1.1组织保证措施
7.1.2制度保证措施
7.1.3技术管理措施
7.2质量目标
7.3质量保证体系
7.4材料进场及二次检验制度
7.4.1入库
7.4.2保管
7.4.3发放
7.5季节性施工措施及砼养护
7.5.1雨季施工措施
7.5.2夏季施工
7.6过程控制
7.6.1测量放样
7.6.2材料的进料和保管
7.7各工序质量控制标准
7.7.1管道基础及管节安装
7.7.2检查井砌筑
7.8工程质量回访和保修
第八章 施工技术安全及保证措施
8.1安全保证体系
8.2保障组织机构
8.3安全技术措施
8.3.1安全规章制度
8.3.2安全教育
8.3.3安全措施
8.4应急抢险预案
8.4.1成立应急抢险小组
8.4.2制定应急抢险措施
第九章 现场文明施工管理
9.1文明施工
9.2文明施工保证措施
9.3综合治理方面
第十章 环境与环卫管理
10.1环境保护
10.1.1保护的承诺
10.1.2具体措施
10.2环境卫生管理
第十一章 对地下管线、成品等保护措施
11.1地下管线保护措施
11.2成品保护措施
第十二章 雨（冬）季施工措施
12.1雨季施工措施
12.2 冬季施工措施
第十三章 减少扰民降低环境污染和噪音的措施
13.1防止大气污染
13.2防止水污染
13.3防止施工噪声污染

第一章 综合概述
1.1概述
该标段包括6个施工项目，分为遂宁西部唐都海绵城市建设工程、遂宁市河东区管委会海绵城市建设工程、紫竹美庭小区海绵城市建设工程、遂宁市河东区体育馆海绵城市建设工程 、东平大道海绵城市建设工程等。
西部唐都用地面积38300m2。根据现场踏勘及与相关部门沟通了解，西部唐都建设已完成，其为商业街，建设年限较新，商业街保持勤俭节约的民风，本次小区主要以初期雨水处理及分散式雨水回收利用为主，应用海绵城市建设设施，提高商业街环境。
本次海绵城市建设工程主要改变传统雨水排水方式，新建线性沟、雨水模块等雨水收集、存储设施，新建旋流沉砂井、除污雨水口等雨水净化系统，同时也利用传统雨水系统进行雨水的溢流排放和错峰排放。
遂宁市河东区管委会总规划用地面积8730m2，其中建筑面积2785m2，大块石等铺砌路面及广场1066 m2，干砌砖石2649m2，绿地2230 m2。根据现场踏勘体育馆建设已完成。结合现状的情况进行海绵城市要求选择性实施。
开发区管委会总用地面积46404 m2，总绿化面积19011m2 ，绿化率41%。根据现场踏勘，路面及停车场铺装透水性小，雨水回收利用率较低。本次结合现状的情况进行海绵城市要求选择性实施。
本次海绵城市建设工程主要改变传统雨水排水方式，设置透水铺装、雨水收集器、雨水模块等雨水收集、存储、净化系统，既净化了雨水，同时也利用传统雨水系统进行雨水的溢流排放和错峰排放。
遂宁市河东区体育馆总规划用地面积177549m2。根据现场踏勘体育馆建设已完成。结合现状的情况进行海绵城市要求选择性实施。
目前体育馆有两套排水系统，一套是屋面雨水，还有一套是广场、路面、绿化的雨水，本项目实施前体育馆北侧区域已经设置了，海绵城市建设试点设施，设置了雨水收集池、雨水花园、渗排一体化系统及碎石渗透渠，使广场、路面、绿化部分雨水年径流总量控制率得到显著地提高。体育馆海绵城市建设试点改造有一定成效，但海绵改造不彻底，体育馆屋面建筑屋顶以及露天停车场区域的年径流总量控制率达不到要求，故本次拟对该部分区域雨水进行调蓄。
东平大道东平大道位于遂宁市河东新区，为遂宁市河东新区主干骨架路网之一，承担着河东新区南北交通联系的主要功能，在未来河东新区发展建设过程中起着非常重要的作用，尤其对河东片区的开发建设起到推动和促进作用。
道路起于宁泉路，道路由西南向西北延伸，止于西北侧旗山路。东平路全路段分为东平南路、东平中路、东平北路，东平南路为灵泉路至慈航大道交叉口，长度约975米，东平中路为慈航大道至栖霞路段，长度为1890米，东平北路栖霞路至终点，长约1582米，道路全长约4187米。东平大道路各段道路宽度均为60米，道路等级为城市主干路，设计时速60km/h。根据现场踏勘，东平路已实施完成。
（1）东平大道已实施概况
根据现场踏勘，东平大道全线已实施完成。
（2）海绵城市建设工程改造方案概况
本次海绵城市建设工程主要改变传统雨水排水方式，新建植草沟、雨水花园、透水路面等雨水收集、存储设施，新建砂滤池、雨水净化系统、同时也利用传统雨水系统进行雨水的溢流排放和错峰排放。
（3）海绵城市建设工程改造内容概况
本次海绵城市建设工程沿用原道路线形、标高、雨水管道、雨水井等，调整了雨水连接管、侧分带（包括宽度、景观）、人行道、非机动车道的设计，原雨水口改造为除污雨水口。
1.2工程规模
西部唐都位于遂宁市河东新区，总用地面积38300m2。
本项目设了线性沟、旋流沉沙井、雨水模块、除污雨水口、等雨水收集、存储、净化设施。
遂宁市河东区管委会位于遂宁市河东区，总规划用地面积8730m2。
本项目为使河东区管委会径流总量控制率达达到要求，在河东区管委会露天停车场设置透水铺装共1133平方米，将原路面铺装换成透水路面1281平方米，原人行道铺装换成透水铺装235，平方米，在道路边绿化带内设置碎石渗沟187立方米，设置四处碎石下渗带调蓄屋面雨水，共250立方米。
开发区管委会位于遂宁市船山区，总用地面积46404 m2。
本项目设了透水铺装、雨水蓄水桶、雨水蓄水池等雨水收集、存储设施等。
遂宁市河东区体育馆位于遂宁市河东区，总规划用地面积177549m2。
本项目为使体育中心径流总量控制率达达到要求，在体育中心露天停车场设置透水铺装，在体育馆原设计储水池位置设置两处雨水收集池，雨水收集池容量分别为300立方米、700立方米。
东平大道位于厦门市海沧区，路线共5.183km。
本项目沿线在侧分带布设了植草沟、溢流井、雨水花园、砂滤池、雨水净化系统、LID树池等。本工程人行道及公交站台采用6cm 人行道透水砖，非机动车道采用4cm透水沥青混凝土。
1.3工程范围及主要工程内容
西部唐都范围内。
根据委托书要求，项目设计内容包括：雨水工程设计、结构工程设计以及预算编制。
遂宁市河东区管委会范围内。
根据委托书要求，项目设计内容包括：雨水工程设计以及预算编制。
根据委托书要求，项目设计内容包括：雨水工程设计、结构工程设计、景观工程设计以及预算编制。
遂宁市河东区体育馆范围内。
根据委托书要求，项目设计内容包括：雨水工程设计以及预算编制。
开发区管委会位于遂宁市船山区，本项目路线共4187km，现状为在建道路。
根据委托书要求，项目设计内容包括：道路工程设计、排水工程设计、结构工程设计、景观工程设计以及预算编制。
1.4主要技术标准
（1）遂宁市属于5类区域中的第Ⅲ区，结合年径流总量控制率范围为75%≤α≤85%。综合考虑遂宁市降雨特征、试点区现状建设情况、既有项目改造实施难度及投入产出效率，结合《海绵城市建设技术指南》相关要求，确定试点区内年径流总量控制率不低于75%，相对应的设计降雨量不小于25.7mm。由于船山区属旧城区，改造难度较大，本次设计年径径流控制率采用60%，对应的设计降雨里不小于14.2mm。
（2）本次海绵城市建设未改变地块原排水防涝和城市防洪标准。
1.5施工标段划分
根据建设计划安排，本项目只划分1个施工标段。
1.6国家规范、标准、规程
1、《海绵城市建设技术指南—低影响开发雨水系统构建》（试行）
2、《城镇给水排水技术规范》（GB50788）
3、《室外排水设计规范》(2014版）（GB50014）
4、《城市排水工程规划规范》(2014版）（GB50318）
5、《建筑给水排水设计规范》（GB50015）
6、《建筑与小区雨水利用技术规范》（GB50400）
7、《屋面工程技术规范》（GB50345）
8、《建筑给水排水及采暖工程施工质量验收规范》（GB50242）
9、《蓄滞洪区设计规范》（GB50773）
10、《城市防洪工程设计规范》（GB/T 50805）
11、《绿色建筑评价标准》（GB/T 50378）
12、《雨水集蓄利用工程技术规范》（GB/T 50596）
13、《城市园林绿化评价标准》（GB/T 50563）
14、《城市道路工程设计规范》（CJJ37）
15、《城市道路路基设计规范》（CJJ194）
16、《透水水泥混凝土路面技术规程》（CJJ/T135）
17、《透水沥青路面技术规程》（CJJ/T190）
18、《透水砖路面技术规程》（CJJ/T188）
19、《城市道路工程施工与质量验收规范》（CJJ1）
20、《公园设计规范》（CJJ48）
21、《园林绿化工程施工及验收规范》（CJJ82）
22、《人工湿地污水处理工程技术规范》（HJ2005）
23、《种植屋面工程技术规程》（JGJ155）
24、《雨水控制与利用工程设计规范》（DB11685）
25、《全国民用建筑工程设计技术措施—给水排水》
26、工程建设标准强制性条文（城市建设部分）
1.7地方性文件
1、遂宁市海绵城市建设试点城市实施方案文本，2015
2、四川省遂宁市海绵城市建设试点实施计划，2015
1.8相关的国家标准图集
1、《雨水综合利用》（10SS705）
2、《市政排水管道工程及附属设施》（06MS201）
3、《城市道路——人行道铺砌》（05MR203）
1.9低影响开发（海绵城市建设技术）单项设施工程
低影响开发指在场地开发过程中采用源头、分散式措施维持场地开发前的水文特征，也称为低影响设计或低影响城市设计和开发。其核心是维持场地开发前后水文特征不变，要实现维持场地开发前后水文特征不变的海绵城市构建，其途径和措施主要包括：在建筑小区、城市道路、绿地与广场、水系的规划建设中，采用源头削减、中途转输、末端调蓄，通过渗、滞、蓄、净、用、排等技术手段，实现城市良性水文循环。
第二章 施工准备
为了快速、优质建设好该建设项目应认真做好以下各方面的准备工作，确保实现计划目标。
2.1组织准备
本工程组织准备工作方法，完成时间及执行部门具体如下表：

序号
工 作 方 法
完成时间
执行部门或执行人
1
宣传工作
接进场通知书后
公司、项目部
2
建立现场组织机构、人员就位
接进场通知书后一天
项目部
3
建立、健全各项规章制度
开工前2天
项目部
4
确定劳动力班，并有效组织进场
开工前2天
公司劳资处、项目部
5
组织机械准备进场
随工程进度
公司设备处、项目部
6
周转材料进场
随工程进度
公司材料处、项目部
7
施工许可证等有关手续办理
开工前 2天
业主
8
周边关系协调
随工程进度
业主、项目部
2.2技术准备
组织工程内、外业技术人员应熟悉施工图、施工规范、质量要求及安全保证措施等。编制好施工方案，作好必要的工料分析，参加图纸会审，将图纸中存在的疑问，会同业主方、设计方，认真研究解决。技术交底记录，进行工程定位、放线、定桩，同时作好技术培训工作。
技术准备内容，完成时间及执行部门如下表：

序号
工 作 内 容
完成时间
执行部门或执行人
1
编制施工组织设计
进场后1天
公司总工及项目技术负责人
2
编制施工进度计划
开工前1天
项目生产付经理及技术负责人
3
施工图涉及的各种砼、砂浆试配
开工前1天
项目部技术负责人、内业技术及检验员
4
各种原材料的检验
开工前2天
项目技术负责人检验员、内业
5
施工技术交底
开工前2天
项目技术负责内业、施工员
6
工程定位、放线、布孔
开工前2天
项目技术负责内业、施工员
2.3施工现场准备
根据施工现场的具体情况，合理、经济布置施工现场，各种临时设施的搭设，调试安装好施工设备，做好开工前准备工作。
2.3.1施工现场的封闭
业主已作。
2.3.2地下管网
业主已清理或者提供相关资料。
2.3.3.施工污水的处理
业主已办理好各种手续，在接下水道入口处，挖1个沉水池，每个容积约10m3，使施工中产生的污水经沉淀后，排水至接通的下水道。
2.4施工资源准备
2.4.1.主要的机械设备
根据本工程的特点及进度计划安排，有秩序地组织机械设备进场，机械设备及时运输调用，同时还应注意检查及保养工作。
2.4.2材料准备
根据施工设计图纸计算出材料需用量计划，联系所需规格材料，并签定材料供应合同。
2.4.3劳动力准备
根据施工设计图纸及工期进度计划安排，按照劳动定额确定本工程所需人员量，确保施工顺利进行。
施工资源准备内容，完成时间及执行部门具体如下表：

序号
资 源 名 称
完 成 时 间
执行部门
1
施工员进场
开工前1天
公司劳资处、项目部
2
施工机械进场
随进度计划
公司设备处、项目经理
3
施工材料进场
随施工进度计划
公司材料处、项目经理
第三章 施工总平面布置图及说明
3.1布置原则
①施工现场踏勘，根据现有的施工现场，合理安排，做好文明整洁，布置合理；
②根据施工进度计划和工程实际情况，确定机具设备；
③本着减少运距，节约费用，降低成本的目的；
④道路、排水、排污等满足，文明施工等有关建筑管理的规定；
⑤达到对场区内、外环境保护及防火安全的要求。
3.2临时施工地布置
根据现场实际情况进行布置。
3.3.施工道路
因本工程位于主要交通干道，交通十分便利。
3.4.施工用电
考虑到进场各种中设备用电及生活用电需要，确保施工正常生产，整个施工现场需建设方提供日供电量不低于150KVA，在施工现场指定搭设配电箱，同时我司将配备5台25Kw柴油机发电，用以保证整个工程项目的顺利完成。
3.5施工用水
要求建设方提供施工用水（由自来水管网供给），并保证24小时连续提供量不少于100m3/h ，以确保施工生产用水要求。
3.6.施工材料
钢材、水泥、砂、碎石、透水砖、透水路沿石、普通砖必须符合施工要求，进场后必须先抽样试验合格后，才能使用并按设计要求做砼试验，确定配合证供施工使用，施工材料根据施工进度进场，做到分期、分量、合理，不能在施工中出现停工待料，影响工程进度。
3.7.平面管理措施
建立平面管理措施，定期组织检查，对违反平面布置管理的班组，坚决制止，对违章严重者有权予以经济制裁。
经常按平面规划和场容管理办法的要求进行检查，在搭建临设和基础施工阶段，应搞好生产的平面指挥协调，保证材料进场和土石方出场秩序，使整个施工秩序井井有条。
入场材料，必须按平面布置所规定的位置堆放，场内建筑垃圾应及时清除，并外运出场，使施工现场内始终保持砂成堆、块材成方，钢材与模板堆码整齐，钢材挂牌分类上架的良好场容面貌。
随着施工阶段的变化，平面布置应作动态调整，才能满足施工要求，才符合经济合理的原则。
第四章 施工部署
4.1施工总体目标
4.1.1指导思想
该工程我公司将以“一流管理，一流质量，一流服务”的指导思想，严格按照双方签订的建设工程施工合同的规定进行施工，并将其作为我公司的重点工程之一，集中我公司的优质的资源（人、机、料），对合同范围内的工作内容，按“项目法”进行科学的管理和精心组织施工，确保该工程施工达到高速优质，并按期及时交付给业主，为此，我们将做到：
（1）组建优秀的项目管理班子，全面履行对业主的承诺和本工程的施工承包合同；
（2）认真做好施工准备，创建良好的施工条件；
（3）实行动态的目标管理制度，围绕方针、目标开展动态的管理，并层层落实；
（4）按GB/T19001-2008版标准建立全面质量管理体系，以此为中心开展质量管理工作，自始至终将施工质量在受控状态；
（5）认真落实各项规章制度，建立调度、协调会、分析会，交底会和检查考核制度，并建立资料档案制；
（6）以科学技术为先导，推广应用新技术、新工艺、新材料，以此来提高效率，缩短工期，保证质量。
4.1.2工程施工总体目标
我单位对本工程项目机构严格按项目经理负责制组建，按各职能分工，编制详细的施工方案，制定工期，编制目标计划，全权指导本工程项目的生产经营活动，从而优化调配人力、物力、资金等生产要素，确保以下管理目标的实现。
（1）工程质量目标：本工程按重庆市和国家有关验收评定标准的要求进行验收，工程质量合格，一次性通过验收；
（2）工程工期目标：本工程计划总工期为 60个日历天，计划开工日期为2015年10月15日，具体开工时间以业主（或监理）下达开工令为准；计划完工日期为2015年12月13日。
（3）安全管理目标：杜绝死亡事故，重伤事故，交通事故和火灾事故，轻伤率控制在3‰以下；
（4）文明施工及环保目标：贯彻执行建设部，国家环保局及重庆市有关建设文明施工的法规，并结合场区施工的具体要求，做到施工场容貌整洁，确保施工不影响周边环境，职工统一着装，带证上岗，不破坏施工区内设施，施工噪声符合国家规定，控制施工粉尘排放，并保证不影响周边单位工作人员的工作和生活环境，实现施工现场文明施工标准化；
（5）服务目标：恪守合同，密切配合，认真协调好各方面的工作，接受业主和监理对工程安全、质量、进度文明施工的监督管理；
（6）科技进步目标：为实现上述的工程安全、质量、进度、文明施工、环保的目标，充分发挥科技是第一生产力的作用，在施工中积极采用新技术、新工艺、新材料、新设备。
4.2组织与管理
公司对该工程按“项目法”组织施工，实行项目管理，建设项目经理为首的项目经理部，实行项目经理制，并在人、材、物的管理上，将赋予项目部更多的自主权，并配置强有力的施工力量，以利于项目部管理工作的独立性，开展目标管理，对工程安全、质量、进度、文明施工、环保科学管理、成本管理等全面负责。
设项目经理1人，技术负责1人，施工员1人，质检员、安全员、测量员、材料员、预算员、资料员各1人，项目经理作为工程质量和安全的第一负责者，负责工程的指挥、协调，调度中心、项目技术负责及施工员、质检员、安全员为现场施工生产管理者，负责施工现场的技术工作，检查施工质量，督促执行已确定的工艺流程，技术措施，并解决施工中的技术难题，搞好施工记录和测量放孔的工作，收集施工、技术、材料等整编和管理各类施工资料，负责各工序的质量自检和施工质量报审表，安全负责安全管理制度的制定和贯彻执行，对生产操作进行检查和监督，记录施工安全日记，设立安全标志，填写每月安全报表，项目落实各岗位人员，明确相应的岗位职责，严格奖惩，做到统一指挥，协调配合，形成一个科学的指挥组织系统。
项目组织机构如下：
项目经理

技术负责人

资料员
测量员

安全员
质检员
材料员
施工员
预算员

模工班
焊工班
钢筋班
水电班
机修班
泥工班
架子班
砼

班

第五章 主要的工程项目的施工顺序和施工方法
本工程主要的工程项目为：碎石沟、雨水花园、旱溪与人工湿地、人行道透水砖、停车位透水砖、透水水泥混凝土（人行）、透水沥青混凝土（车行）、碎石下渗带、线性沟、蓄水桶、过滤池、雨水净化系统除、污雨水口、旋流沉砂井、沉砂井、LID树池、边沟、雨水管、溢流井、检查井、蓄水模块、排水路缘石、水池水回用洗车系统、展示系统、监测系统、破除现状路面、景观工程。
5.1各工种之间的协调安排
5.1.1首先对各分部工程进行适当的安排，清理出施工现场，确保工程的施工面全面展开。
5.1.2安排充足人员进行对管网工程根据建设单位提供资料进行核实排查。
5.1.3对管网工程施工完毕后才进行排水工程的施工，在进行地面铺装工程的施工。
5.1.4铺张工程施工完毕哦，进行景观绿化的施工，做到符合海绵城市的质量技术规范，符合生活与生产要求。

5.2排水系统施工顺序

渗排水管渠施工流程

蓄水池施工流程
5.3施工场地及清理
进场后，首先对施工现场进行清理，应去掉障碍物，定位放线；为以后的分部分项工作做好准备。
5.4测量工程
5.4.1施工工艺流程
校测起始依据
场地控制网测设
各区段细部放线

校 核
定位放线
测量仪器的检测、标定

5.4.2工程定位放线
（1）成立施工测量组
组建测量小组，配置专业测量人员，研究设计成果资料和坐标点、高程点分布情况，编制出测量方案，做好测量内业准备和仪器校检工作；
（2）使用仪器；经纬仪、水准仪。
（3）建立坐标，高程控制网。
根据业主提供的坐标、水准点，经复核无误后，做好记录，保存测量成果资料，对全线坐标点、水准点进行加密布设，并由技术负责人复核无误后，才进行加固保护；
（4）测量放线
会同业主、监理，用全站仪和水准仪等仪器，首先定出抗滑桩和旋挖孔孔灌注桩的轴线，并对其桩（孔）位进行布置，然后定出格构和锚杆孔位，并及时形成资料。
放样工作完成后，技术负责人组织有关人员对主要的桩（孔）中心点，按其精度要求复核，复核无误后，提供施工现场的放样资料，报监理工程师校对，并由监理工程师书面下达调整或实施通知书后，该工程才能动工。
5.5 透水混凝土路面施工
5.5.1 原 材 料
（1） 水泥应采用硅酸盐水泥或普通硅酸盐水泥，强度等级视道路使用环境要求不应低于42.5 级，质量应符合现行国家标准《通用硅酸盐水泥》GB175 的规定。不同等级、厂牌、品种、出厂日期的水泥不得混存、混用。
（2） 外加剂应符合《混凝土外加剂》GB8076 的规定。
（3） 增强料分有机材料和无机材料二类
含固量（%） 延伸率（%） 极限拉伸强度（MPa）聚合物乳液40－50 ≥150 ≥1.0活性SiO2 SiO2 含量应大于85%
（4）透水水泥混凝土采用的集料应符合以下要求：
a 集料采用质地坚硬、耐久、洁净、密实的碎石料或碎后的卵石，粒径范
围2.36～13.2mm，检测方法《公路工程集料试验规程》JTG E42规格尺寸 mm 2.36～4.75 4.75～9.5 9.5～13.2 T0302-2005
压碎值 % --- --- ≤15T0350-2005T0316-2005
软弱颗粒含量 % ---- ≤5 T0320-2000
磨耗损失 % ≤35 或30 T3017-2005
针片状含量 % ---- ≤5 T0312-2005
含泥量 % ≤1T0333-2000T0310-20058
b有景观需要的场合，可采用天然或人工彩色碎石。当采用人工彩色碎石
时，其性能指标应符合（沥青瓦用彩砂）。
（5） 透水水泥混凝土拌合用水应符合《混凝土用水标准》JGJ63 的规定。
（6）基层材料的要求应符合相关规范的规定。
5.5.2透水水泥混凝土
（1）透水水泥混凝土的性能应符合表3.2.1 规定,表3.2.1 透水水泥混凝土的性能项 目 要 求
耐磨性，mm （磨坑长度） ≤30
透水系数（15℃），mm／s ≥0.5
抗冻 25 次冻融循环后抗压强度损失率 ≤20
性,% 25 次冻融循环后质量损失率 ≤5
连续空隙率，% ≥10
强度等级 C20 C30
抗压强度（28d），MPa ≥20.0 ≥30.0
抗折强度（28d），MPa ≥2.5 ≥3.5
注：1 耐磨性与抗冻性性能检验视各地具体情况及要求进行。
（2） 耐磨性试验按《无机地面材料耐磨性能试验方法》GB/T 12988 规范
执行。
（3）抗冻性试验见附录 B。
（4） 透水水泥混凝土的抗冻性试验应符合现行国家标准《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082 的有关规定。
（5） 透水水泥混凝土的耐磨性试验符合现行国家标准《无机地面材料耐磨性能试验方法》GB/T12988 的有关规定。
（6）透水水泥混凝土的抗压强度和抗折强度试验应符合现行国家标准《普通混凝土力学性能试验方法标准》（GB/T50081）的有关规定。
5.5.3透水水泥混凝土配合比
（1）透水水泥混凝土的配制强度，参照《普通混凝土配合比设计规程》JGJ 55的规定。
（2）透水水泥混凝土的配合比设计应满足表3.2.1 中的技术要求。
（3）透水水泥混凝土配合比设计步骤：
（4）水胶比的确定：
水灰(胶)比与强度和空隙率有关，经试验与实践，水灰(胶)比选择范围在
0.25～0.35 透水水泥混凝土能满足表3.2.1 中的技术要求。
（5）当掺用增强剂时，掺量按水泥用量的百分比计算，然后将其掺量换算成对应的体积。
（6）透水水泥混凝土配合比表示方式直接以1m3 透水水泥混凝土中各种材料的用量来表示。
5.5.4 透水水泥混凝土配合比的试配与确定
（1）按计算配合比进行试拌，以检验透水水泥混凝土的工作性。观察透水水泥混凝土集料表面浆体的包裹情况，如出现浆体在振动作用下过多坠落或不能均匀包裹集料表面时，应调整透水水泥混凝土浆体用量或外加剂用量，直到符合要求，然后提出供透水水泥混凝土强度试验用的基准配合比。
（2） 透水水泥混凝土强度确定
透水水泥混凝土强度试验时，选择三个不同的配合比，其中一个为基准配合比，另外两个配合比的水胶比较基准水胶比分别增减0.05，用水量与基准配合比相同。制作试件时应目视确定透水水泥混凝土的工作性。
（3） 配合比的确定
根据试验得到的透水水泥混凝土强度、空隙率与水胶比的关系，用作图法或计算法求出满足空隙率和透水水泥混凝土配制强度要求的水胶比，并据此确定水泥用量和用水量，最终确定正式配合比。
5.5.5设 计
（1）一 般 规 定
a 透水水泥混凝土路面结构使用寿命和透水性能有效使用寿命应一致。
b路基应稳定、均质，为路面结构提供均匀的支承。
c基层应具有足够的强度和刚度，全透水基层可采用多孔隙水泥稳定碎石、
级配砂砾、级配碎石及级配砾石、透水水泥混凝土基层；半透水基层可采用水泥混凝土基层+稳定土基层或石灰、粉煤灰稳定砂砾基层。
d 透水水泥混凝土路面、基层横坡度宜为1%～2%，面层横坡度与基层横坡度应相同
e全透水水泥混凝土路面的基层孔隙率需满足透水功能的要求。
（2） 结构组合设计
a人行道、步行街、景观广场、园林小道等道路的基层，可设计全透水结
构。
全透水结构人行道、非机动车道、景观硬地、停车场、广场、多孔隙水泥稳定碎石、级配砂砾、级配碎石及级配砾石基层、透水混凝土基层半透水结构轻型荷载道路水泥混凝土基层+稳定土基层或石灰、粉煤灰稳定砂砾基层
（3） 面 层
a 当人行道设计采用全透水结构形式一时，其透水水泥混凝土面层强度等
级应不小于C20，厚度（h1）不宜小于80mm；采用全透水水泥混凝土结构形式二时，其透水水泥混凝土面层强度等级应不小于C30，厚度（h1）不宜小于180mm；
设计半透水结构，其透水水泥混凝土面层强度等级应不小于C30，厚度（h1）不
宜小于180mm。
b透水水泥混凝土面层结构设计，分单色层及双色组合层设计。采用双色
组合层时，其表面层厚度不应低于40mm。
c 透水水泥混凝土面层应设计纵向和横向接缝。纵向接缝的间距按路面宽
度在3.0～4.5m 范围内确定，横向接缝的间距一般为3.0～4.0m；广场平面尺寸不宜大于20 ㎡,面层板的长宽比不宜超过1.3。基层有结构缝时，面层缩缝应与其相应结构缝位置一致，缝内应填嵌柔性材料。
d 当透水水泥混凝土面层施工长度超过20m（宽度≤3.0m）或与其它构造
物连接处（如侧沟、建筑物、雨水口、铺面的连锁砌块、沥青铺面）应设置胀缝，15缝内应填嵌柔性材料。
e 当透水水泥混凝土面层宽度超过 3.0m 时应在路边一处填嵌柔性材料，当透水水泥混凝土面层宽度超过6.0m 时应在路边二处填嵌柔性材料，广场分割超过3.0m 方型或长方型应在垂直的两边填嵌柔性材料，防止透水水泥混凝土膨胀而引起路面变形。
5.5.6基 层
（1）全透水水泥混凝土路面基层宜采用级配碎石等透水良好的颗粒类材料，且应符合现行国家行业标准《城镇道路路面设计规范》CJJ169 的规定。
（2） 用于人行道的全透水结构基层，其厚度（h2）不小于150mm，压实度应大于92%。
（3）用于其他道路的全透水结构基层，其厚度（h2）不小于200mm，压实度应大于94%。
（4）当采用透水水泥混凝土作为基层时，其厚度（h2）不小于150mm，强度等级不应小于C20。
（5） 用于半透水结构道路的水泥混凝土基层，其抗压强度等级不低于C20，厚度不小于120mm。
（6）当基层采用级配碎石层时，其质量检验参照《城镇道路工程质量检验评定标准》（CJJ1）第四章第二节（碎石基层）。
（7） 基层上宜采用直径小于6mm 的细碎石找平，其厚度控制在20mm～30mm。
5.5.7路 基
（1） 透水水泥混凝土路面其路基应符合现行行业标准《城镇道路路面设计规范》CJJ169 的规定。
（2） 用于全透水结构人行道的路基，其压实度应大于90%；用于全透水结构和半透水结构的其他道路的路基，其压实度应大于92%。
（3）透水路基在浸水后应满足承载力的要求，对软土、膨胀土、湿陷性黄土、盐渍土、粉质土等地质条件特殊的路段，不宜直接铺筑全透水路面。
5.5.8排水系统设计
（1）透水水泥混凝土路面的排水系统设计，宜符合现行行业标准《城市道路设计规范》CJJ37 的有关规定。
（2）全透水结构设计时应设计路面下的排水，路面下的排水可设专用排水管或排水盲沟，专用排水管或排水盲沟应与道路设计时的市政排水系统相连，同时可设计雨水口与基层、面层结合处设置成透水形式，利于基层过量水分向雨水口汇集，雨水口周围应设置宽度不小于1m 的不透水土工布于路基表面。
（3）半透水结构设计时应在水泥混凝土基层处，设计路面下的排水系统。设计排水系统时可利用市政排水沟或雨水口，可将透水水泥混凝土直接铺设至市政排水沟或雨水口，与面层结合处的排水沟或雨水口应设置成透水形式。面积较大的广场必须按现场具体情况设置专用排水管及排水盲沟排水。
5.5.9 施工规程与施工方法
（1）一般规定
1 ）施工前应查勘施工现场，复核地下隐蔽设施的位置和标高，根据设计文件及施工条件，确定施工方案，编制施工组织设计。
2） 施工前应解决水电供应，交通道路，搅拌和堆放场地，工棚、仓库和消防等设施。施工现场应配备防雨、防潮的材料堆放场地，材料应分别按标识堆放，装卸和搬运时不得随意抛掷。
3 ）面层施工前必须按规定对路基、基层、排水系统进行检查验收，符合要求后才能进行面层施工。
4 ）在透水水泥混凝土面层施工前，应对路基、基层作清洁处理，处理后的基层表面应粗糙、清洁、无积水，并保持一定湿润状态。
5 ）施工现场应配备施工所需的辅助设备、辅助材料、施工工具以及安全防护措施。
（2） 运输和搅拌
1 ）透水水泥混凝土应采用强制式搅拌机进行搅拌，搅拌机的容量应根据工程量大小、施工进度、施工顺序和运输工具等参数选择。新拌混凝土出机至作业面运输时间不宜超过0.5h。
2） 进入搅拌机的原材料必须计量准确。
a 袋装水泥应抽查其袋重是否准确；
b 每台班拌制前应精确测定集料中的含水率，根据集料的含水率，调整透
水水泥混凝土配比中的用水量，由施工现场实验确定施工配合比；
c 透水水泥混凝土原材料（按质量计）的允许误差，不应超过下列规定：水泥：±1%；19增强料：±1%；集料：±2%；水：±1%；外加剂：±1%。
d 透水水泥混凝土的拌制宜先将集料和50%用水量加入强制式搅拌机拌合30s，再加水泥、增强料、外加剂拌合40s，最后加入剩余用水量拌合50s 以上。
e 透水水泥混凝土面层采用双色组合层设计时，应采用不同搅拌机分别搅拌不同色彩的透水水泥混凝土。
f 透水水泥混凝土拌合物运输时要防止离析，应注意保持拌合物的湿度，
必要时采取遮盖等措施。
g 透水水泥混凝土拌合物从搅拌机出料后，运至施工地点进行摊铺、压实直至浇筑完毕的允许最长时间，由实验室根据水泥初凝时间及施工气温确定。
（3）混凝土铺筑
1）模板的制作与立模应符合下列规定：
a模板应选用质地坚实，变形小、刚度大的材料，模板的高度应与混凝土
路面厚度一致；
b立模的平面位置与高程，应符合设计要求，并按设计要求设面层坡度，
模板与混凝土接触的表面应涂隔离剂。
c透水水泥混凝土拌合物摊铺前，应对模板的高度、支撑稳定情况等进行全面检查。
2）透水水泥混凝土拌合物摊铺时，应均匀摊铺，找准平整度与排水坡度，摊铺厚度应考虑松铺系数，其松铺系数宜为1.1。
3） 透水水泥混凝土宜采用平整压实机，或采用低频平板振动器振动和专用滚压工具滚压。压实时应辅以人工补料
