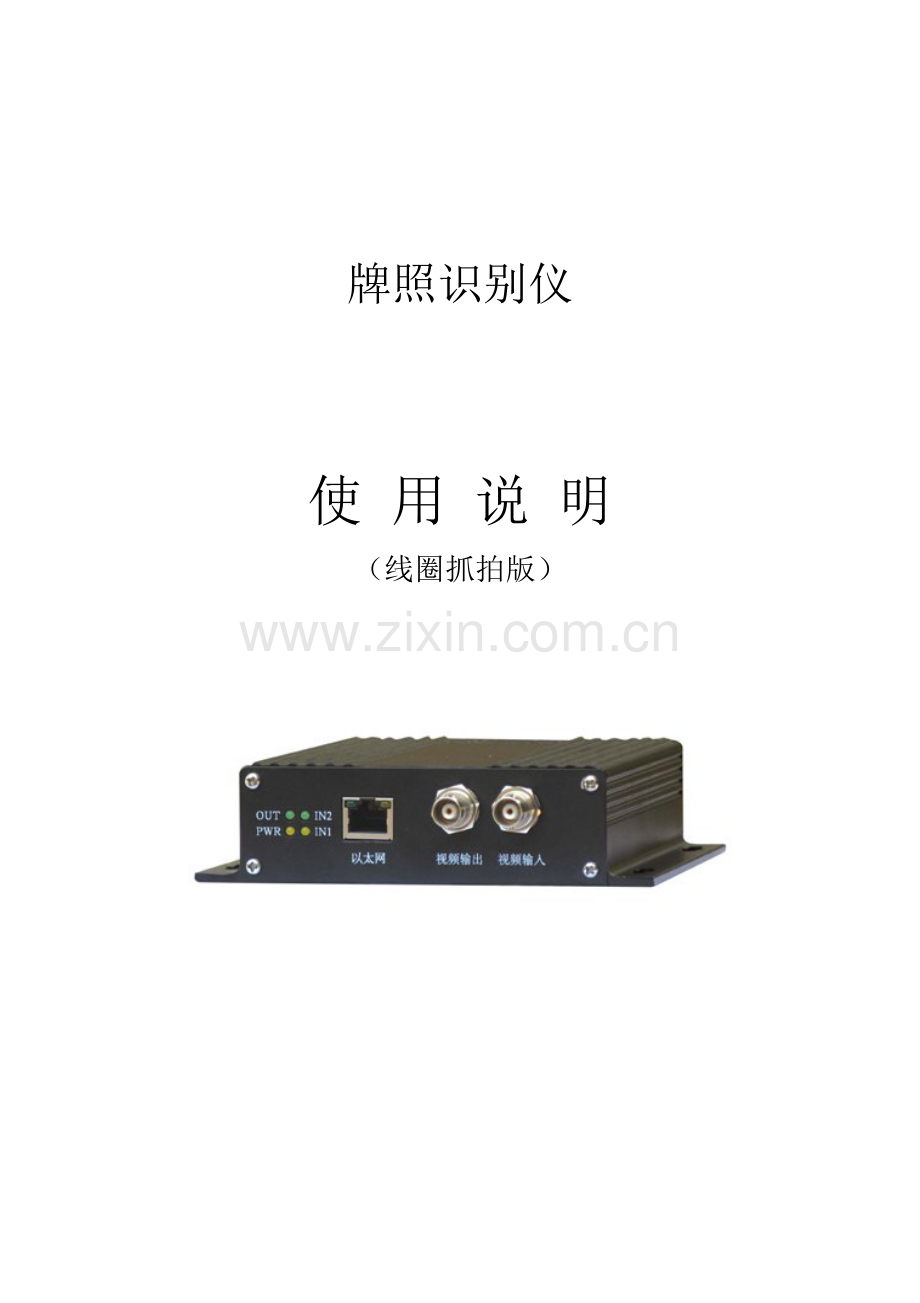

牌照识别仪

使 用 说 明
（线圈抓拍版）

前言、注意事项
前言 　
感谢您使用我公司产品! 使用本产品前，请仔细阅读并妥善保存此使用说明。
本使用说明仅适用于牌照识别仪工作于线圈抓拍模式。请仔细核对产品型号与使用说明标明是否一致。
本使用说明的内容若有变更，恕不另行通知。
本使用说明的版权及最终解释权归本公司所有。
详细操作步骤和使用方法请参阅软件安装包中的《安装和使用指南》。如果您在使用过程中遇到未提及的问题或需要更多帮助，请及时与我公司联系。
注意事项 　
Ø 设备为直流12V供电，如需其它供电方案，请及时向我公司技术人员咨询。
Ø 为确保系统运行稳定，以及操作人员的人身安全，建议用户在安装产品时做好相应防雷设施，如电源防雷、视频防雷、信号防雷等。
Ø 当配合摄像补光单元、车辆检测器等设备时，请将各连接线正确接入识别仪，以免损坏设备。
Ø 请勿随意打开本产品，以免影响产品使用及维修。
Ø 有任何液体或外来物体进到产品内部时，请按正确方法处理设备。
Ø 请勿将识别仪长期暴露在潮湿、雨水、高温、低温等环境中，建议安装在通风良好的恒温机柜中，以保证设备的正常运行。
Ø 当产品出现故障时，如不能及时排除，应及时与我公司联系，请勿自行操作。
Ø 如长时间不用，请将本设备断电并保存好，切勿放置在高尘、高温处保存。

目录
目 录
一、产品简介 - 1 -
二、产品功能及特点 - 1 -
三、主要功能 - 2 -
四、外部接口及指示 - 2 -
五、技术指标 - 3 -
六、安装尺寸图 - 4 -
七、硬件连接 - 5 -
7.1 设备连接 - 5 -
7.2 识别仪连接数据接收终端 - 6 -
八、软件安装 - 8 -
九、软件操作 - 9 -
9.1 连接识别仪 - 9 -
9.2 识别仪功能设置 - 12 -
附录一、调试摄像补光单元 - 16 -
1 硬件连接图 - 16 -
2 软件设置 - 17 -
3 调试摄像补光单元 - 18 -

产品简介、功能及特点
一、产品简介
本产品采用以DSP为核心的嵌入式设计方式，将视频图像采集及压缩、视频车辆检测、图像识别等功能集成于一体，不需计算机即可独立完成视频采集、车辆检测、牌照识别、识别结果传送等工作，而且识别速度快、运行稳定不干扰用户系统。产品还可以通过视频图像的亮度分析功能实现摄像机的闭循环控制，使系统在各种光照环境下都能获得很高的识别率。

二、产品功能及特点
Ø 模块化设计，一条车道一套设备，独立工作、互不影响；
Ø DSP嵌入式设计、不需操作系统、不需工控机、多重硬件监控设计，运行稳定、不死机；
Ø 配套专用摄像及补光产品，夜间车身颜色清晰可辨；
Ø 以太网数据接口，可直接连接光收发器、CDMA、GPRS等网络设备；
Ø 远程调试、维护、升级识别仪，远程调整摄像机参数；
Ø 体积小、功耗低，便于安装、供电灵活；
Ø 除视频外，接口端子全部压接方式，免除现场焊接。

- 15 -

主要功能、外部接口指示
三、主要功能
Ø 汽车牌照号码、颜色自动识别；
Ø 智能分析图像亮度，闭环控制摄像机；
Ø 视频触发功能，通过分析视频图像即可判断是否有车辆经过，不需安装外部车辆检测设备；
Ø 线圈抓拍功能，可响应外部触发信号进行抓拍识别。
四、外部接口及指示

技术指标
五、技术指标

号牌识别率①
白天≥98%
夜间≥93%
识别正确率①
白天≥95%
夜间≥90%
适应车速
0-200公里/小时
最佳牌照尺寸
125-160水平像素点
输出信息
车辆特征图像、车牌图像
牌照号码、颜色、类型
车辆通过时间、地点、行驶方向
数据接口方式
10M 以太网TCP\IP
监测视频输出
1.0 Vp-p @ 75Ω
电源电压
直流7-24V，纹波<200mV
整机功耗
小于4W
外形尺寸
119.5×38×153（mm）
重量
1.5Kg
工作温度
-10℃~70℃
工作湿度
≤ 90%
存贮温度
-50℃~120℃

注释：
① 车辆号牌完整、清晰、安装规范，且无遮挡、无污损。

安装尺寸图
六、安装尺寸图

硬件连接
七、硬件连接
7.1 单套设备连接

摄像补光单元的连接操作说明详见《摄像补光单元使用说明》。

硬件连接
7.2 识别仪连接数据接收终端
7.2.1 单台识别仪与终端连接

上图为单台牌照识别仪与数据接收终端连接的示意图，之间用交插网线连接，即网线两端水晶头的接线定义分别采用T568A线序及T568B线序。具体如下：将水晶头反转，即平的一面向上，从左至右，分别定为1~8，线序见下表。
线序
1
2
3
4
5
6
7
8
568A
绿白
绿
橙白
蓝
蓝白
橙
棕白
棕
568B
橙白
橙
绿白
蓝
蓝白
绿
棕白
棕

硬件连接

7.2.2 多台识别仪与终端连接
当系统需要多台牌照识别仪与数据接收终端连接时，可通过连接网络交换机实现数据交换，设备接线全部统一采用T568B线序定义，如下图。

软件安装
八、软件安装
运行软件安装包内三个可执行文件，安装驱动程序及软件：
Ø LPRCamera.msi： 摄像补光单元控制驱动程序；
Ø LPRSERApp.msi： 用于调试的应用程序示例软件；
Ø LPRSERDriver.msi： 网口识别仪驱动程序。

完全安装后，将在系统程序组中显示的内容如下：

单击【应用程序示例】，即可进入程序主接口。

软件操作
九、软件操作
9.1 连接识别仪
进入【应用程序示例】主界面后，单击【设置】→【网络设备管理】，在【网络设备管理】中单击【搜索本地设备】，找到要连接的识别仪并在对象栏中单击该【本地设备】，选中后【本地设备】为蓝底白字，此时窗口右侧【网络设备或连接属性】会出现该设备相关信息。

软件操作
在右侧【网络设备或连接属性】中双击【网络配置】，如下图。

单击选中牌照识别仪的【设备序号】、【网络标识】、【详细说明】后按空格可对相关参数进行修改，以便在系统搜索牌照识别仪时方便区分。如图所示：

然后单击【网络地址】选项后按空格键修改设备IP地址，改好后按回车确定修改；同样操作方法修改【子网掩码】和【缺省网关】；双击【连接设置】后，再双击【设备连接计算机】，将【计算机IP】修改为将要连接的计算机或服务器的IP地址，【计算机端口】如无特殊要求时默认为【1912】。
其它部分设置请参照下图进行设置，线圈距离等参数根据现场实际情况设置。

软件操作

上述设置完成后，单击【保存网络配置】左边的灰色按钮，此时窗口左侧对象栏下本识别仪的【网络标识】栏中显示的名称后就出现【*】号，待【*】号消失后会提示出【网络设备连接成功】窗口，并显示出设备地址和端口，即表示识别仪与计算机连接成功。如下图：

软件操作

在系统应用中，为方便日后设备更换时的参数设置，可先单击【保存网络配置】后，再单击【导出网络配置】功能按钮将设备网络配置保存备份起来，更换设备后再通过【导入网络配置】功能，选择之前保存的文件导入后，再点击【保存网络配置】按钮即可恢复原设置。
9.2 识别仪功能设置
在主界面下单击【设置】，在【设置】界面中单击【设备设置】，会弹出如下菜单：

上图中，【设备名称】和【设备编号】可由用户根据要求设置，以便在应用中与其它识别仪区分。例如：

软件操作

识别仪工作参数的出厂默认值为下图式样，用户无特殊需求一般不需更改。

软件操作

软件操作

在所有参数设置完成后，单击【保存】按钮保存设备设置。为确保所有参数均正常保存，可单击【保存】旁边的【查询】后，检测显示的参数是否有变化，如果有变则表明上次保存未成功，请重新确认设置后再单击【保存】。
注：在使用过程中，如果需要修改设备的工作参数，切记在修改后，单击【保存】按钮保存参数，以免参数丢失。
设置完成后，可以利用【导入/导出】功能按钮备份该识别仪的工作参数。

调试摄像补光单元
附录一、调试摄像补光单元
1 硬件连接图

- 23 -

调试摄像补光单元
2 软件设置
单击【汽车牌照识别仪　设备设置】窗口中的【摄像机控制】，在弹出的窗口中将各项设置按下图修改。

设置完成后，单击【确定】后回到【汽车牌照识别仪　设备设置】窗口中单击【保存】。如下图：

调试摄像补光单元
3 调试摄像补光单元
（1）、单击 【汽车牌照识别仪　设备设置】窗口中的【实时图像】，并将弹出的视频窗口拖至屏幕一角方便调试（此时若摄像补光单元与识别仪已供电并正常连接，实时图像窗口中将会显示出动态视频图像）；

（2）、单击【汽车牌照识别仪　设备设置】窗口中的【摄像机控制】，弹出【摄像机控制】窗口；
（3）、在弹出的窗口中单击【摄像机参数】，进入【摄像机参数】窗口；

调试摄像补光单元

调试摄像补光单元
（4）、在该窗口中单击【高级 >>】后，窗口展开为摄像机的参数详细列表，此时若连接正常，左侧参数名称后面的灰框中会读出与本识别仪连接的摄像补光单元的当前参数。若无任何读数或在屏幕下方会提示【设备[***]摄像机[***]识别仪本机串口连接正常。摄像机没有反应】，请检查设备供电、接线、参数设置是否正确；

（5）、若现场调试环境不理想，图像比较暗，可通过修改曝光模式、快门等方法暂时提高图像亮度，在图像调整好后再将曝光模式调整为【Shutter Priority】（快门优先）；快门调整为【1/1000 (15)】即可。

调试摄像补光单元
（6）、单击【自动对焦】；
（7）、单击【放大】【缩小】调整图像视野大小。调整最佳识别图像的要点是：线圈2的中心在图像下方1/3处且左右居中，图像正中位置水平视野宽度为2.2米左右，此时车牌在此位置的水平尺寸约占整个图像水平尺寸的1/5左右，为最佳识别尺寸，如下图：

实际效果图

调试摄像补光单元

当摄像补光单元安装在路侧，高度为1.5米左右时，线圈的中心点在图像上下的2/3左右，图像正中位置水平视野宽度为2.2米左右，此时车牌在此位置的水平尺寸约占整个图像水平尺寸的1/5左右，为最佳识别尺寸，如下图：

实际效果图
（8）、图像大小调整好后，观察图像清晰程度（当在【自动对焦】状态下时会自动改变对焦值，实时图像会根据图像的变动变化），当达到最清晰效果时单击【摄像机参数】窗口中的【手动对焦】后再单击【存储】保存设置，将图像锁定；
（9）、关闭所有窗口，回到【应用程序示例】主界面，此时图像中如果有车辆通过，识别仪将自动进行识别并将识别结果上送至计算机，如果牌照不清晰或图片尺寸过大或过小，重复上述步骤微调图像便可。

调试摄像补光单元

（10）、调整补光亮度，在主界面中依次单击【设置】→【设备设置】→【摄像机参数】→【策略参数】弹出下图：

设备出厂时补光强度默认为【30】，根据使用条件及应用地点的不同可做相应调整，但在快门为15时，补光强度最高不要超过35，超过该数值无明显效果。如果要求摄像补光单元白天不开补光灯，仅夜晚补光，单击【补光强度】旁边【仅夜晚补光】左侧的方框，框内出现【√】表示选中为仅夜晚补光。参数修改后，返回设备设置界面单击【保存】按钮保存参数设置。
