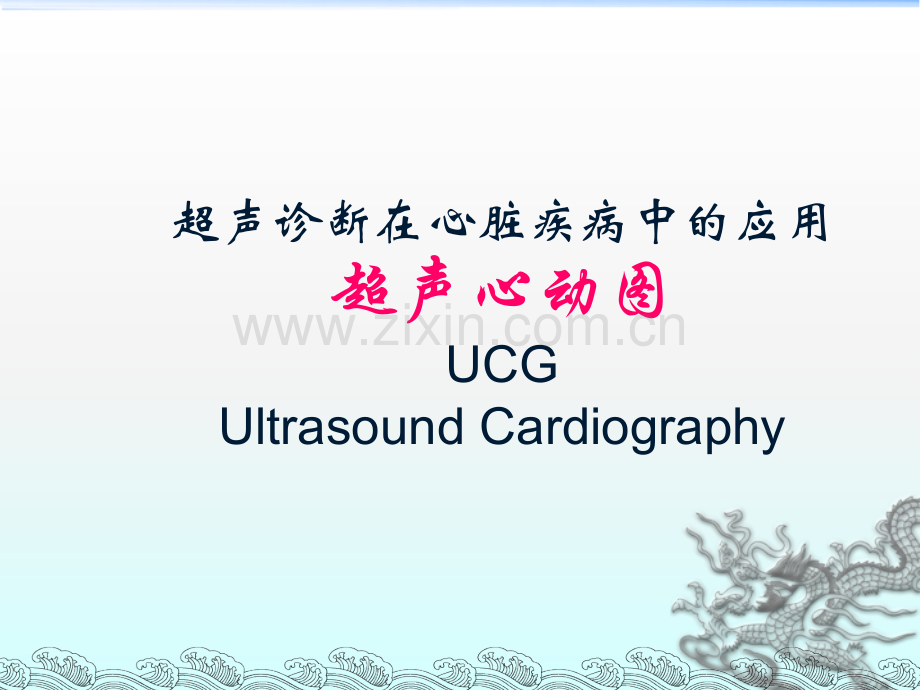

超声诊断在心脏疾病中的应用--知识的价值在于传播ppt课件.ppt

超声诊断在心脏疾病中的应用超声心动图UCGUltrasound Cardiography心脏常用缩略语AO主动脉内径，LVD左室内径，LVS收缩末期内径，LAS左房内径，RVD右室内径，RAS右房内径，PA肺动脉内径，IVSD室间隔厚度，LVPWD左室后壁厚度，MVE二尖瓣口血流速度，TV三尖瓣口血流速度，AV主动脉瓣口流速，PV肺动脉瓣口流速，EF射血分数，FS缩短分数。一、分类 UCG是应用超声原理诊断心血管疾病的技术，包括M型、B型（又叫二维、切面、扇形）和D型（Doppler)。七十年代末，二维超声和多普勒相结合，临床应用价值更大，在心血管疾病诊断中的地位大大提高。以往心脏疾病的诊断主要依靠病史、体征、X线、ECG和其他如心音图、心电向量、心血管造影、心功能、放射性核素ECT等，现在X线的地位已被UCG取代。因为X线显示是心影，即心脏外形，而UCG能够清晰显示心脏的内部结构。从心包、心肌、心内膜、心瓣膜、乳头肌、各间隔、各心腔、从心脏发出的各大血管。UCG能动态观察心脏的各切面，心内结构解剖的连续性、空间关系，及其在心动周期中的实时活动。另外，UCG无创伤，与心血管造影、心导管相比，安全，易行，廉价。下面介绍一下D型超声，也就是多普勒。前面讲过，Dopple是指声源与接受器之间在连续介质中做相对运动时所造成的接受频率不同与发射频率的变化，Dopple是应用多普勒原理测定心脏及大、中血管内任意一点的血流速度和性质。多普勒分：1）连续多普勒（CW）：测量血流速度不受限，但无距离选通，不精确。2）脉冲多普勒（PW）：有距离选通，精确，但测量血流速度受限。3）彩色多普勒血流显像（CDFI）：其原理是在二维和M型的结构显像基础上选加彩色编码的实时血流显像，是八十年代超声诊断技术在心血管疾病领域中最新进展。二、正常人的心脏超声（一）心脏的解剖生理 心脏位于胸腔中纵隔，胸骨后左缘35肋间，心尖在左前下方，心底朝向右后上方，与右室相连的肺动脉在前，与左室相连的升主动脉（AAO）在后，右房与上、下腔V相通，LA与两对肺V相通，冠状沟从外形上把心脏分为房室两部分，心脏是个中空的肌质器官，由房间隔（IAS）和室间隔（IVS）将其分为左、右心，左房室口有二尖瓣（MV），右房室口有三尖瓣（TV），主A根部有主动脉瓣（AV），肺A根部有肺动脉瓣（PV）。心脏解剖心脏位置 位于中纵隔，2/3位于左侧胸腔，1/3位于右侧胸腔，心尖指向左前下方，心底朝向右后上方心脏毗邻上与大血管移行，下坐落于横膈上，两侧为肺脏，前为胸骨和肋骨覆盖，后与支气管、食管、降主动脉毗邻心脏外形心蒂（上面）胸肋面（前面）心底（后面）心尖膈面（下面）左缘右缘心脏结构心脏结构四个心腔两支大动脉、两支腔静脉、肺静脉四组瓣膜冠状动脉、冠状静脉系统心脏纤维支架心包血流动力学 三尖瓣隔瓣附着环将膜部分成房室部和室间部右室解剖前叶后叶隔叶前组后组后组内侧左房解剖：内部观1.耳部2.窦部：肺静脉左房解剖：窦部左室解剖二尖瓣乳头肌左室流出道 显示 二尖瓣腱索和乳头肌左室解剖主动脉和肺动脉解剖：瓣膜MVTVAVPV主动脉瓣肺动脉瓣夹角（约70度）主动脉和肺动脉解剖：主干位置走行分支心脏纤维支架组成：1.主动脉瓣环2.肺动脉瓣环3.左纤维三角4.右纤维三角5.右房室环6.左房室环7.室间隔膜部1234567冠状动脉分布起源走行分支冠状动脉的供应范围冠脉的分型右优势型：后降支来自右冠，约占国人2/3左优势型：后降支来自左旋支，约占国人5均衡型：后降支同时来自两侧冠脉，两者互不越过房室交点区，无真正意义上的后室间支。冠状静脉分布深静脉系统：心最小静脉浅静脉系统；心前静脉、冠状窦系统（心大静脉、心小静脉、心中静脉、冠状窦）冠状静脉分布深静脉系统：心最小静脉浅静脉系统；心前静脉、冠状窦系统（心大静脉、心小静脉、心中静脉、冠状窦）心包解剖纤维层浆膜层：脏层、壁层、心包腔纤维层浆膜层：脏层、壁层、心包腔 经肺部气体交换后的含氧气血经4条PV（肺静脉）LA（左房）MV（二尖瓣）LV（左室）AO各级中小A到全身毛细血管 小中V IVC（下腔静脉），SVC（上腔静脉）RA（右房）TV（三尖瓣）RV（右室）PA（肺动脉）肺内气体交换，这就是心脏血流循环。（二）正常心脏的超声图像 常用探查部位：胸骨旁、心尖、剑突下、胸骨上窝，每个部位又有长轴和短轴的系列切面。胸骨旁左室长轴可见RV、RVOT在前IVS(室间隔）、AO居中，LV、LA在后，可见纤细，柔软的MV及AV回声及它们随心动周期规律性的开放、关闭。胸骨旁左心长轴切面二尖瓣前后叶波群左室波群胸骨旁Ao（主A）根部短轴见AV，收缩期呈倒三角形，舒张期呈Y，其周围一圈从后部的LA(左房)起，顺钟向转，依次为LA(左房)、IVS（室间隔）、RA(右房)、TV（三尖瓣口血流速度）、RV（右室）、RVOT（右室流出道）、PV（肺动脉瓣）、MPA及其分支RPA（肺动脉右支）、LPA（肺动脉左支），病人条件好的足可显示左、右冠状A。胸骨旁左室各短轴切面上（心尖、乳头肌、二尖瓣、左室流出道）可见左室的圆环状心壁在心动周期中呈十分协调地向心性收缩和离心性舒张活动，AMV和PMV舒张期呈鱼口样张开，收缩期关闭呈一条线，可见乳头肌回声前外侧在3点钟处，后内侧在8点处。心尖四腔可显示LA、LV、RA、RV、IVS（室间隔）、IAS（房间隔）、PV（肺V），剑突下四腔切面在婴幼儿及右心大的患者使用，因为该切面的超声束与房间隔垂直，故显示的房间隔回声完整，无假性中断，是判断有无房间隔缺损的必需切面。心尖四腔切面心尖四腔切面示二尖瓣舒张早期血流示二尖瓣舒张晚期血流EA二尖瓣正常频谱示三尖瓣舒张晚期血流示三尖瓣舒张早期血流三尖瓣正常频谱三尖瓣收缩期生理性反流三尖瓣生理性反流频谱心尖五腔切面LVOTAV三、应用范围（一）瓣膜病 不仅能诊断有无瓣膜病变，确定其狭窄或返流程度，还能明确病因，鉴别是器质性的还是功能性的（继发性），另外可以确定选择置换瓣手术的最佳实机，观察随访术后有无并发症 风湿性心瓣膜病 是风湿性心内膜炎反复发作造成的瓣膜病理状态，瓣膜前后叶交界处及根部水肿、炎症及赘生物形成，反复发作后瓣膜和腱索发生粘连、缩短、纤维化和钙化，以至瓣膜口径狭小或关闭不全，临床主要表现为相应瓣膜区的心脏杂音与心功能障碍。我国解剖资料表明，慢性风湿性瓣膜病中，二尖瓣病变为主，占95-98%，其中约20-30%伴主动脉瓣病变。二尖瓣狭窄病变占40%左右，三尖瓣病变较少，12.2%，肺动脉瓣病变最少，不足1%。故重点介绍二尖瓣和主动脉瓣病变。一、二尖瓣狭窄（MS）（一）病解、病生：急性风湿性心内膜炎反复发作，使瓣叶交界处及根部粘连，瓣口变窄，瓣叶纤维化、钙化而不规则增厚变硬。二狭后，舒张期左房血液不能畅通地进入左室，左房血液瘀滞，容积随之扩大，左房压与左室压之压差增大，失代偿时肺循环阻力增大，肺瘀血，产生肺动脉高压，右室负荷过重而增大。（二）临床表现体征：二尖瓣面容，二尖瓣区闻及舒张期滚筒样杂音，第一心音亢进，二尖瓣开瓣音是听诊地特征之一，肺动脉瓣区第二音亢进与分裂。心电图：见二尖瓣型P波（左房增大所致）X线：肺动脉段与左心耳向左突出，左房增大。（三）UCG表现：1.二维切面：1）二尖瓣瓣叶增厚，回声增强，以瓣尖为主。2）二尖瓣活动僵硬，舒张期二尖瓣前叶呈圆拱状（气球样），突出左室流出道，前后叶同向运动。3）舒张期二尖瓣开放幅度减小及二尖瓣口面积变小，开放幅度2cm；开放面积2.5cm2；若1cm2为重度狭窄。4）左房增大，严重者左室大，肺动脉增宽。2.M型1）二尖瓣前叶曲线呈城墙样改变。2）二尖瓣前后叶同向运动。3）左房大，有肺动脉高压时肺动脉增宽。DopplerCDFI：显示从左房向左室的舒张期射流。PW：舒张早期血流速度峰值及平均速度明显增快，E峰1.5m/s；A峰0.9m/s二、二尖瓣关闭不全（MI、MR）二漏（一）病解、病生 风湿性心内膜炎引起瓣膜、瓣环、睫索及乳头肌粘连、僵硬、瘢痕形成、缩短，使瓣膜不能正常关闭。二尖瓣关闭不全是收缩期左室一部分血液经过不能完全关闭地二尖瓣口返流回左房，使左房压升高，容积增大，舒张期左室仍能顺利充盈，故较晚期出现左室增大，失代偿时出现肺动脉高压，左室大。（二）临床表现体征：心界向左下扩大，二尖瓣区闻及响亮粗糙全收缩期吹风样杂音，可触及震颤，肺动脉瓣区第二音略亢进伴分裂。心电图：见二尖瓣P波，左室增大。X线：左房、左室大。（三）UCG表现：1.二维切面：1）二尖瓣瓣叶增厚，回声增强，以瓣尖为主，腱索粗短，后叶僵硬，运动幅度明显减少。2)收缩期二尖瓣前后叶关闭错位，关不拢，短轴观见内外联合处有空隙，严重者呈 形。3）左房明显增大，左室大，严重者肺动脉增宽，右室大。2.M型：1）CD段呈双线2）左房明显增大，左室增大DopplerCDFI：是诊断瓣膜关闭不全的主要技术，二维和M型仅为辅助的诊断。其显示收缩期二尖瓣出现向左房方向返流的血流信号。频谱多普勒：于左房内检测到收缩期的负向血流频谱。三、主动脉瓣狭窄（AS）（一）病解病生 主动脉瓣增厚，硬化，瓣叶交界处粘连、融合，可发生在一、二或三个瓣叶交界处，使瓣口面积缩小，收缩期，左室射血受阻，负荷加重，左室压和主动脉压差增大，左室出现明显肥厚、扩张、心排血量下降。（二）体征主动脉瓣区收缩中期杂音，有时可扪及振颤，主动脉瓣区第二音减弱或消失，收缩压下降，脉压差下降。心电图：左室肥厚。X线；心影大小正常或稍大。（三）UCG表现：1.二维切面：1）主动脉瓣叶增厚，回声增强，以瓣尖为主。2）主动脉瓣运动幅度减小，长轴观收缩期与主动脉壁不平行。3）左室壁肥厚，即室间隔、左室后壁增厚，左室内径可大。2.M型1）主动脉瓣曲线增厚，回声增强。2）主动脉瓣开放间距缩小，小于10mm。3）左室肥厚，左室腔增大。四、主动脉瓣关闭不全（AI、AR）（一）病解病生主动脉瓣增厚、硬化、缩短，舒张期瓣叶关闭不拢，主动脉的血流返流至左室，左室负荷过重，二尖瓣提前关闭，左室大，主动脉增宽。（二）体征 心界向左下扩大，主动脉瓣区舒张期吹风样杂音，少数心尖区可闻及舒张期隆隆样杂音，严重者水冲脉、枪击声，脉压差增大等。心电图：左室肥大。X线：心影呈靴形。（三）UCG表现：1.二维切面：1）主动脉根部内径增宽，主动脉瓣增厚，回声增强，以瓣尖为主。2）主动脉瓣三个瓣叶舒张期关闭不拢，有空隙。3）舒张期见二尖瓣前叶或左室面震颤，严重时二尖瓣振幅下降。4）左室明显增大。五、联合瓣膜病变兼有二尖瓣和主动脉瓣病变的特征。六、二尖瓣狭窄加关闭不全（MS+MI）UCG表现：（一）二维切面1.二尖瓣叶增厚，回声增强，以瓣尖为主。2.二尖瓣前叶舒张期呈圆拱样突向左室流出道，二尖瓣后叶僵硬，活动差。3.舒张期二尖瓣口面积明显缩小，收缩期关闭不拢（错位或有空隙），前后叶同向。二）M型1.二尖瓣前后叶曲线增厚，回声增强。2.二尖瓣前叶曲线呈城墙样改变。3.前后叶同向。4.CD段呈双线。5.左房大，左室大，严重者右室大，肺动脉增宽。狭漏并存时，互相有缓冲，有相迭，故不如单一种病变时特征性强，主要表现看以何为主而定。（二）心脏肿瘤 心脏肿瘤少见病，可分原发性和继发性两大类，原发性肿瘤较继发性肿瘤为少见。原发性肿瘤中75%为良性肿瘤，黏液瘤约占50%，其次横纹肌瘤约占20%，其它如纤维瘤、脂肪瘤、畸胎瘤、间皮瘤、淋巴管瘤、血管瘤等。而继发性心脏肿瘤系其它脏器肿瘤的转移，属肿瘤的晚期。今天重点介绍原发性肿瘤中的黏液瘤，黏液瘤75%发生在左心房，18%发生在右心房，左、右心（房）室各占4%，所以以心房黏液瘤为示例。黏液瘤生长缓慢，常带蒂附着于房间隔、卵圆窝附近或房室环，附着基地较小，形成瘤蒂，活动度较大，多为圆形或卵圆形，单发多数，肿瘤体积大小不等，有的可1cm，大的可达5-6cm，黏液瘤体为半透明胶冻状，由胶状物质、纤维组织和血管组成，瘤体表面有大小不等结节，易脱落成碎片，肿瘤内部可有散在出血，纤维素变性或钙化，黏液瘤在心腔中随血液冲出而移动，舒张期至房室瓣口，蒂长者可脱入心室，收缩期瘤体又返回至心房。临床表现：表现多样，与肿瘤所在的部位、大小、生长速度、蒂的长短、活动度、瘤体内有无出血变性、坏死及瘤体碎片有无脱落有关。1）全身症状：如肿瘤变性、坏死，患者可有反复发热、贫血、关节痛、血沉快、消瘦等。2）血流受阻：舒张期时瘤体移至房室瓣口，阻碍血流，临床上酷似房室瓣狭窄的杂音，患者常有心慌、气短、端坐呼吸、咯血、晕厥症状，杂音可随体位而改变。声像图特征：1）心房内见一轮廓清晰的圆形或椭圆形中等或较强回声光团，可随房室瓣开放而活动，房室瓣开放时，光团可达房室瓣口，房室瓣关闭时，光团回到心房内，光团的回声强弱与病理结构有关。2）瘤体活动度的大小，可反映瘤体蒂的长短。3）常伴有左房大，右室大。4）CDFI显示肿瘤阻塞瓣口后周边呈高速血流。三）、心包积液 正常人的心包壁层和脏层之间有可起润滑作用的少量液体，量约2030ml左右。由于结核、风湿、病毒、炎症、肿瘤或外伤等原因引起心包腔内液体增多时，临床上称为心包积液，一般为弥漫性，量少时数十毫升，量多时可至数千毫升，严重时可形成心包填塞。临床表现：急性心包炎主要表现心前区疼痛或闷痛，呼吸困难造成心脏压塞症状，心音遥远模糊，心包摩擦音。X线：心界心影扩大。ECG：低电压。超声表现：可见心脏各腔室大小正常，右室前壁之间、心尖周围及左室后壁之后有一半环形带状液性暗区，这个暗区的宽窄是根据患者的心包积液量的多少成正比，积液量大时，心脏呈游泳心。积液量估计法：以左室后壁后方的暗区为准。宽1cm，积液800ml；宽1.7cm，积液1000ml；宽2.5cm，积液1250ml。四）心肌病 心肌病是指病变原发于心肌所致的心脏病，按病因不同，可分为原发性和继发性两种，按病理分类，原发性心肌病又可分为肥厚性、扩张性、限制性三种。超声心动图对肥厚性心肌病有肯定诊断价值，对扩张性、限制性心肌病也有重要价值肥厚性心肌病病理与血流动力学改变：肥厚性心肌病是以室间隔非对称性增厚为主的心脏病变，左心室腔较小，以室间隔增厚为主，以主动脉瓣下（高位室间隔）明显增厚，引起左室流出道梗阻，也叫“特发性肥厚性主动脉瓣下狭窄（IHSS）”。临床表现：有些病人可无症状而发生猝死，一般有心悸、气急、胸闷、疲劳感、头晕和晕厥等症状。声像图特征：1.室间隔局限性增厚，常常1.5cm.IHSS（特发性肥厚性主动脉瓣下狭窄）者IVS增厚值22.25.2mm，左室后壁厚度也可增厚13.22mm，IVS与LVPW的比值1.3。2.左室流出道变窄（正常人左室流出道的宽度位2035mm，而阻塞性肥厚性心肌病由于IVS增厚，突向LVOT加二尖瓣前叶收缩，向前运动，常使LVOT狭窄，一般在15-25mm之间，80%的病人20mm）3.左室腔较小，乳头肌肥厚。4.主动脉瓣收缩期中期部分关闭。5.左室收缩和舒张功能：早期收缩期功能增强，舒张功能减弱，晚期均可减弱。6.CDFI：在左室流出道内可见收缩期射流束，频谱多普勒可记录到混叠的射流信号。扩张型心肌病（充血型）扩张型心肌病使指特殊性心肌病中常见的一种，扩张型心肌病心脏普遍增大，心肌松软，张力降低，左、右房室均增大，以左室增大为主，左室泵血功能和室壁舒缩功能均降低，心肌收缩力减弱，心腔易有血栓形成，由于心室扩大，房室环也增大，故常引起房室瓣关闭不全，此类病人常合并充血性心衰。临床表现：以心室收缩功能不全所致泵功能障碍为特征，有气急、端坐呼吸、浮肿和肝大等充血性心功能不全的症状，还有胸闷、心律失常、胸痛等症状，有的发生栓塞和猝死。查体：可见心脏扩大，75%患者可听到第三音或第四音呈奔马律，常可出现各类型心律失常。UCG特征：1.全心扩大，以左室为主，大心腔，小瓣膜。2.心脏舒缩功能明显减弱，表现为弥漫性。3.左室舒张功能下降，使MV开放幅度下降，造成小瓣膜，MV、TV可相对关闭不全，MV呈钻石样改变。限制型心肌病限制型心肌病比较少见，约占心肌病的3%，它是以心内膜心肌纤维增生为其主要病理改变，心室腔特别是流入道为增生的纤维组织所限制，心室收缩、舒张功能均受影响，导致心室回心血流发生障碍，造成心肌强直，类似缩窄性心包炎的改变，此种病多见于1岁以内的婴幼儿。UCG：1.左室前后壁对称性明显增厚2cm，左、右心房多数增大，IVC、肝V增宽。2.左室内径变小。3.M型见IVS（室间隔）与LVPW（左室后壁厚度）运动幅度明显变小，收缩期增厚率30%，EFS下降。4.射血分数及短轴缩短率明显减小。5.多普勒见心内及各瓣膜口血流速度变慢。五）、先心病 UCG能直接显示房缺（ASD）、室缺（VSD）、动导（PDA）、法四、Ebstain畸形（三尖瓣下移）等，另外可确诊右室双出口，永存动脉干，大血管移位等紫绀型先心病。先天性心脏病一、房间隔缺损二、室间隔缺损（VSD）三、心内膜垫缺损（房室共同通道ECD）四、动脉导管未闭（PDA）五、Ebstain畸形（三尖瓣下移）六、法乐氏四联证房间隔缺损（ASD）房间隔缺损是常见的先天性心脏病，发病率居各种先心病之首，约占26%，按胚胎来源可分为继发孔型和原发孔型，而继发孔型占95%，原发孔型较少见，在心内膜垫缺损中介绍。病理病生 继发孔型的房缺，缺损的大小、数目、形状和位置有不同，多数为单发性。直径2-3cm,，亦可为多发的小筛孔，大的缺损可几乎全部占据房间隔，根据缺损部位不同可分为4型。中心型或称卵圆孔型缺损，缺损位于房间隔中心即卵圆窝部位，此型最常见，约占房缺的76%。下腔型：房缺位于房间隔后下方，与下腔静脉入口相连，此型约占12%。上腔型又称静脉窦型缺损，位于房间隔后上方，与上腔静脉入口相连，约占3.5%。混合型：兼有上述两种以上的巨大缺损，约占8.5%。病生：正常左心房压力高于右心房，当房缺时，房水平左向右分流，小缺损分流量少，右房、右室扩大不明显，多数分流量大，使右心容量负荷过重，导致右心系统扩大，严重病例后期肺小血管受损，肺动脉压升高，左室、左房压力升高，房水平可出现右向左分流。UCG 二维超声 直接征象：房间隔中部或上部回声失落。在房间隔线状回声带中出现不连续即局部回声失落。继发孔型缺损多在房间隔中部，静脉窦型则在上部，原发孔型缺损位于下部，以胸骨旁四腔、主动脉根部短轴及剑下四腔切面或双心房切面可见，其中剑下四腔切面是显示房缺的最佳切面，可完整并清晰地显示房间隔，因为此切面声束与房间垂直，不象其他切面声束与房间隔平行，易造成假性回声失落。间接征象右房大，右室大，肺动脉增宽。室间隔平坦伴异常运动：室间隔运动幅度减少，与左室后壁呈逆向运动。DopplerCDFI：剑下、胸骨旁四腔及主动脉根部短轴切面显示红色血流来自左房经房缺口侧进入右房侧。频谱多普勒：取样容积置于房间隔缺损口的右房侧略下方，可显示分流频谱持续双期，分流速度通常可达1-1.5m/s，同时伴有三尖瓣及肺动脉血流速度增加。室间隔缺损（VSD）室间隔缺损是由于胚胎期室间隔发育不全，左、右心室形成异常的通道，可单独存在，亦可为其他复杂性心血管畸形的组成部分，发病率约占先心病的23%。病理病生 根据胚胎来源可将室间隔缺损分为三大类：膜部缺损肌部缺损漏斗部缺损。其中以膜部缺损最多见，肌部缺损最少见。病生：室间隔缺损所致心内左向右分流及分流量的多少是病生的基础，缺损越小阻力越大，则分流越少；分流引起左、右心室容积负荷增加，左房、左室、右室增大，肺动脉增宽，以左室扩大为主，肺动脉压有所升高。UCG 二维及M型超声直接征象：室间隔回声失落对诊断有决定意义。常用切面为左室长轴图，右室流出道长轴及主动脉根部短轴图，胸骨旁、心尖及剑下四腔、五腔图，观察肌部间隔缺损应采用左室长轴、四腔切面及胸骨旁各短轴切面。间接征象：左室、左房扩大；右室大及肺动脉增宽。DopplerCDFI：可见收缩期以红色为主的异常血流来自左室经室间隔缺损口进入右室，若伴有肺动脉高压，室缺口可出现双向分流，收缩期为左向右分流呈红色，舒张期为右向左分流呈蓝色。CDFI对检出二维超声难以确定的小缺损及多发筛孔状缺损有特殊价值。频谱多普勒：取样容积置于室间隔缺损处或可疑缺损处的右室面及缺损口内，可检出收缩期高速正向或双向充填型频谱。六、对冠心、高心、肺心、川畸病(皮肤粘膜淋巴结综合症)等结合临床可观察各心腔大小、大血管内壁、室壁的厚度、运动幅度、节段性运动、冠状A有无狭窄、梗阻、有无瘤样扩张，可准确判断是否并发室壁瘤、附壁血栓等。本节重点1.超声心动图 包括几型？M型、B型、D型2.Dopple包括：CW、PW、CDFI3.风心二狭+漏的诊断依据。4.心房黏液瘤的声像图特征。
