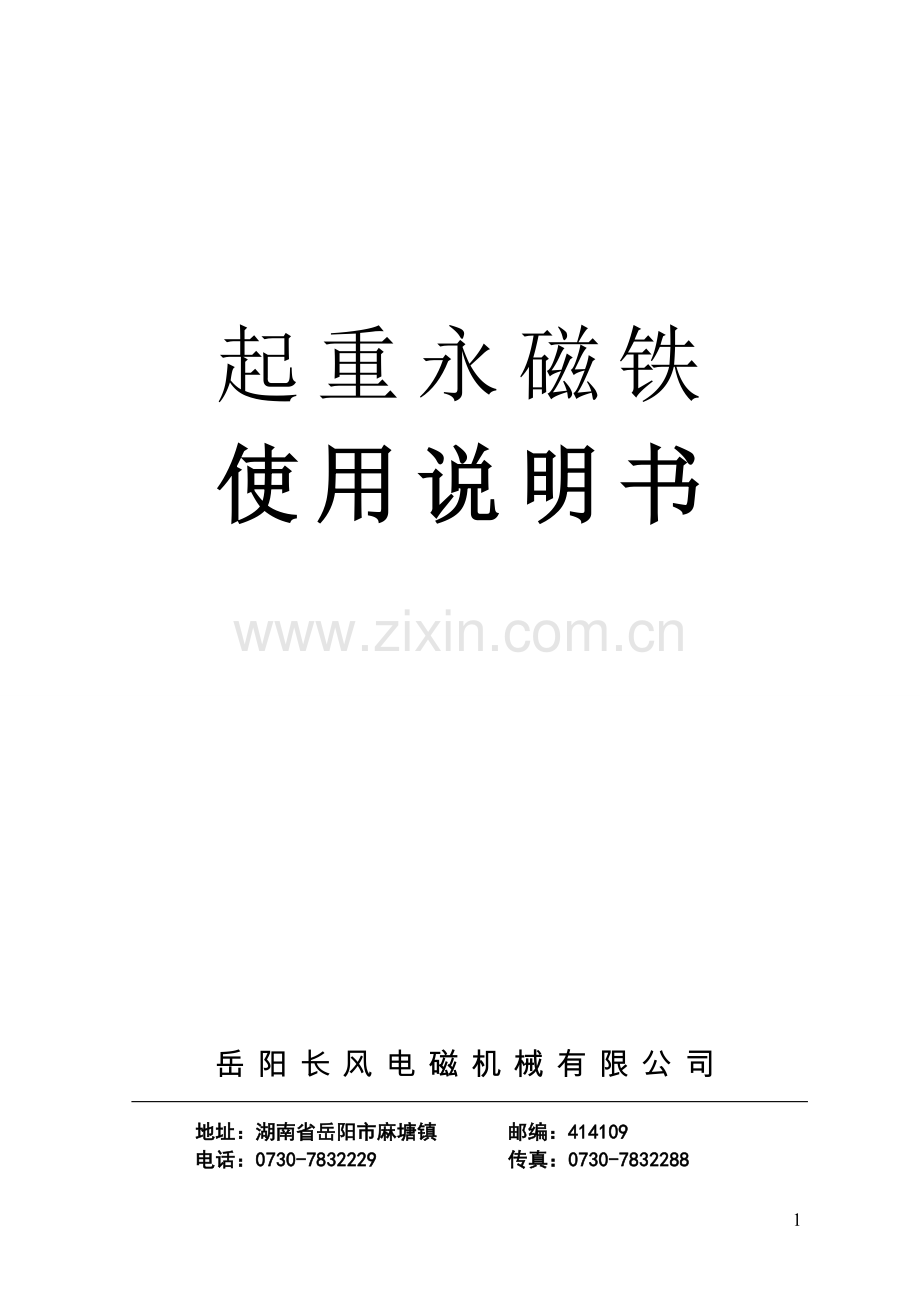

起重永磁铁
使用说明书

岳阳长风电磁机械有限公司

地址：湖南省岳阳市麻塘镇 邮编：414109
电话：[phone] 传真：[phone]
Http：// E-mail:cfyafe@
1、产品型号及含义
YC 1 - □ / □
设计序号
额定起重：1吨
系列代号：“1”表示手动吸放料
产品代号:“YC”是永磁的拼音字头

2、使用范围
2.1、本产品适合于造船厂、铆焊厂、结构件厂、仓库、车间、货场等与各种起重设备配套使用吸吊所有导磁材料或工件，即可适用于吸运导磁性钢板、铸锭、型钢又可用于吸运废钢和碎铁，既可单台使用，又可多台组合吸运大而长的导磁性物件。
2.2、被吸物如果是大型钢板，被吸物重量不能超出额定吸重的10%。
2.3、被吸物如果是圆钢或其它不规则并且被吸面较小的导磁物体时，应特别注意安全。

3、正常工作条件
3.1、环境和被吸钢板温度在-20～100℃范围内。
3.2、环境中无腐蚀金属的气体和尘埃。
3.3、户内、外均可使用，但在雨水中工作后应进行防锈处理。
3.4、YC1与YC2不能在空中卸料，YC3实行空中卸装料时，应特别注意安全。

4、产品特点
4.1、不需电源，没有复杂的电控部分，不需要安装、操作极为简单方便，使用安全可靠，自动循环完成吸、放料动作，能与行车、起重机、汽车起重机等所有起重设备配套使用，既可单台动作，又可多台组合吸运大型钢板、钢坯或其它型钢，使用寿命长，维修方便，是一种节约能源的理想起重设备。

5、结构简图
5.1 YC1系列结构简图

5.2 YC2系列结构简图

5.3 YC3系列结构简图

6、技术参数
6.1 YC1系列技术参数表：
参数
型号
A
(mm)
B
(mm)
C
(mm)
D
(mm)
自重(kg)
最大吸力(kg)
额定起重(kg)
YC1-0.2
130
110
124
250
12
600
200
YC1-0.3
180
110
124
270
16
900
300
YC1-0.5
258
110
124
380
25
1500
500
YC1-1
263
180
219
412
68
3000
1000
YC1-2
388
220
269
552
150
6000
2000

6.2 YC2系列技术参数表：
型号
参数
YC2
-0.5
YC2
-1
YC2
-2
YC2
-5
YC2
-10
YC2-20
YC2
-30
YC2
-40
YC2
-50
外型尺寸
A(mm)
400
550
625
970
1440
1640
1950
2410
2410
B(mm)
370
350
460
580
800
800
1060
1060
1220
C(mm)

105
110
130
155
260
310
310
310
H(mm)
420

672
1020
1440
1560
1890
2310
2333
自重(kg)
100
130
250
575
1197
2110
3730
4610
6370
额定起重(kg)
500
1000
2000
5000
10000
20000
30000
40000
60000

6.3 YC3系列技术参数表：
参数
型号
A
(mm)
B
(mm)
h
(mm)
H
(mm)
电压
伏V
频率
赫兹H
功率
(kw)
自重
(kg)
额定起
重(kg)
YC3-20
1640
800
260
1300
380
50
2.2
2210
20000
YC3-30
1950
1060
310
1600
380
50
3
3810
30000
YC3-40
2410
1060
310
1900
380
50
4
4710
40000
YC3-50
2110
1220
310
1900
380
50
5
5470
50000
6.3 YC2、YC3系列大吨位设备起吊能力举例参考表：

型号
YC2-20
YC2-30
YC2-40
YC2-50
YC3-20
YC3-30
YC3-40
YC3-50
吊运钢坯、板坯、厚钢板能力
20t
30t
40t
50t
三台联用吊坯料（mm）
初轧坯
150×150
×10000
8根
240×320
×10000
2根
330×150
×10000
2根
330×150×10000
2根
梁坯
550×300
×10000
1根
540×300
×10000
2根
1200×400
×10000
2根
1200×400×10000
3根
吊
运
方
钢
能
力
110×110方钢(mm)
长度m×根数
4×12
5×13
5×13
6×14
130×130方钢(mm)
3.4×12
4.3×11
4.3×11
5×12
150×150方钢(mm)
3×9
3.7×9
3.7×9
4.5×11
200×200方钢(mm)
2.2×7
2.7×7
2.2×7
3.3×8
钢
板
厚
度mm
8
可搬运宽度mm
3700
4050

10
4200
4550

12
4400
4750

16
4600
4950

20
5100
5450

32

吊运钢管
直径×长度
￠1/2〝～〞×6500
单捆X500
单重1000kg
￠16～76×3600
单捆约X500
单重1000kg
X10～50×460-8000
单圈约X500
单重100kg
X10～140×400-8000
单圈约X450
单重100kg
X150～50×5500～1200
并排2排
X150～50×5500～1200
并排2排
铸铁锭切料头(kg)
800/600
1200/1000
1600/1400
2000/1600
说明:根据被吸吊的物件长度选择取用台数,一般3～4米长,选用1台。
7、操作与使用
7.1、YC1系列产品的操作与使用
7.1.1 将手柄装在起重永磁铁上，装紧螺栓就装好了。
7.1.2 把起重永磁铁挂在起重设备的吊钩上，放到被吸物的重心位置，压下手柄到自锁位置，起重永磁铁就已通磁，被吸物也被吸附牢靠了。提起起重永磁铁，就可把被吸物吊运到所需要地方。
7.1.3 放稳起重永磁铁和被吸物后，将手柄扳到定位销的位置，起重永磁铁已失磁，被吸物松开，如此循环就是YC1系列起重永磁铁的工作过程。
7.2、YC2系列起重永磁铁的操作与使用
7.2.1 该起重永磁铁的运输都处在退磁位置，使用时只需将吊环挂在起重设备的吊钩上，放在被吸物的重心位置，让吊钩继续下降使转臂下落到吸盘的顶板上，棘爪会自动跳过棘轮的一个齿，再提升吊钩，转臂随着吊钩的上升而转动，棘轮推动棘轮旋转，当棘轮转到规定位置时，吸盘产生最大吸力，起重永磁铁和被吸物也随着吊钩的上升一起被吊走。
7.2.2 将被吸物放置到相应的位置，放稳后，继续放下吊钩，转臂落下到吸盘的顶板上，棘爪跳过棘轮的一个齿，然后再提起吊钩，转臂带动棘爪转动，棘爪推动棘轮旋转到规定位置，使吸盘的磁场完全被褪去，被吸物由于失磁而被脱开。整个过程自动循环完成一次搬运工作，如此循环就是YC2系列起重永磁铁的工作原理。
7.2.3 YC2-X系列设备均有两个棘爪和棘轮，下降时要注意意两转臂同时落到吸盘顶板上，即两边棘爪同进跳过棘轮的一个齿。上升时棘爪推动棘轮运转使吸盘达到带磁或退磁。因此在使用过程应注意主轴的同步问题，主轴上的三角形为同步标志，每一个角只能同时向上或同时向下，如果不同步请用手扳动一头的棘爪起吊一次，标志同步后才能使用，同步标志没有同步时不能使用。
7.3、YC3的操作与使用
7.3.1 设备安装与调试后，控制设备上有吸放字样的按钮，将起重永磁铁放到被吸物上，按下吸物按钮，起重永磁铁开始通磁，绿色指示灯发光时，磁场达到最大，被吸物已被吸牢，提升吊钩，被吸物也随之吊走。
7.3.2 放下起重永磁铁与被吸物到适应的位置时，再按去磁按钮，磁路开始变换，红灯发光时去磁结束，起重永磁铁与被吸物分开。就这样完成了YC3系列起重永磁铁的吸放物料的过程。
8、维护及注意事项
8.1 传动部份以及各注油孔，每三天必须注油一次。
8.2 不使用时，应让永磁吊吸附在导磁性钢板上，或让它处于退磁位置，这样既可避免影响其它机件工作，又可延长使用寿命。
8.3 吊运大而长的物料时，应把起重永磁铁放在被吸物料的重心位置。
8.4 当被吸物重量接近其吸重能力或吸吊大而薄的钢板时，吸物时间应延长几秒钟，以利吸附牢靠。
8.5 吊运工作时，严禁起重永磁铁越过人和设备上空。
8.6 吊环销磨损到原尺寸的2/3时不能使用，须更换。
8.7 转动臂形槽磨损到槽宽大于吊环1/3时不能使用了，应更换。
8.8 起重永磁铁随着时间的消逝,吸重能力稍有降低每隔半年作一次最大吸重能力检查,以免吊运物料时被吸料脱落下来。
8.9 使用若干年后，如果吸重能力显著下降，吸重能力下降到三分之二额定吸重能力时，应送生产厂检修或换磁块。
8.10 严禁空载运转。
