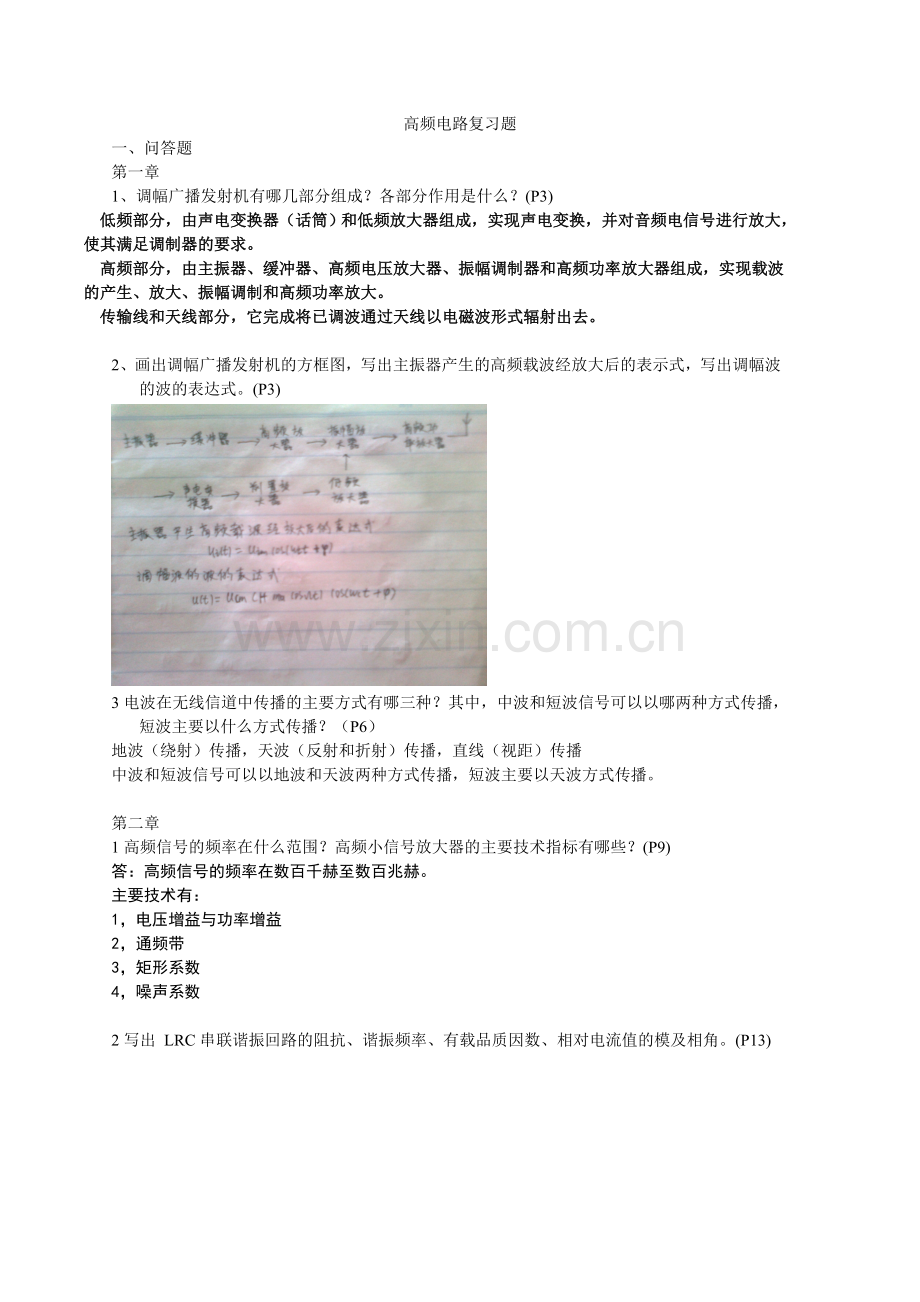

高频电路复习题
一、问答题
第一章
1、调幅广播发射机有哪几部分组成？各部分作用是什么？(P3)
低频部分，由声电变换器（话筒）和低频放大器组成，实现声电变换，并对音频电信号进行放大，使其满足调制器的要求。
高频部分，由主振器、缓冲器、高频电压放大器、振幅调制器和高频功率放大器组成，实现载波的产生、放大、振幅调制和高频功率放大。
传输线和天线部分，它完成将已调波通过天线以电磁波形式辐射出去。

2、画出调幅广播发射机的方框图，写出主振器产生的高频载波经放大后的表示式，写出调幅波的波的表达式。(P3)

3电波在无线信道中传播的主要方式有哪三种？其中，中波和短波信号可以以哪两种方式传播，短波主要以什么方式传播？（P6）
地波（绕射）传播，天波（反射和折射）传播，直线（视距）传播
中波和短波信号可以以地波和天波两种方式传播，短波主要以天波方式传播。

第二章
1高频信号的频率在什么范围？高频小信号放大器的主要技术指标有哪些？(P9)
答：高频信号的频率在数百千赫至数百兆赫。
主要技术有：
1，电压增益与功率增益
2，通频带
3，矩形系数
4，噪声系数

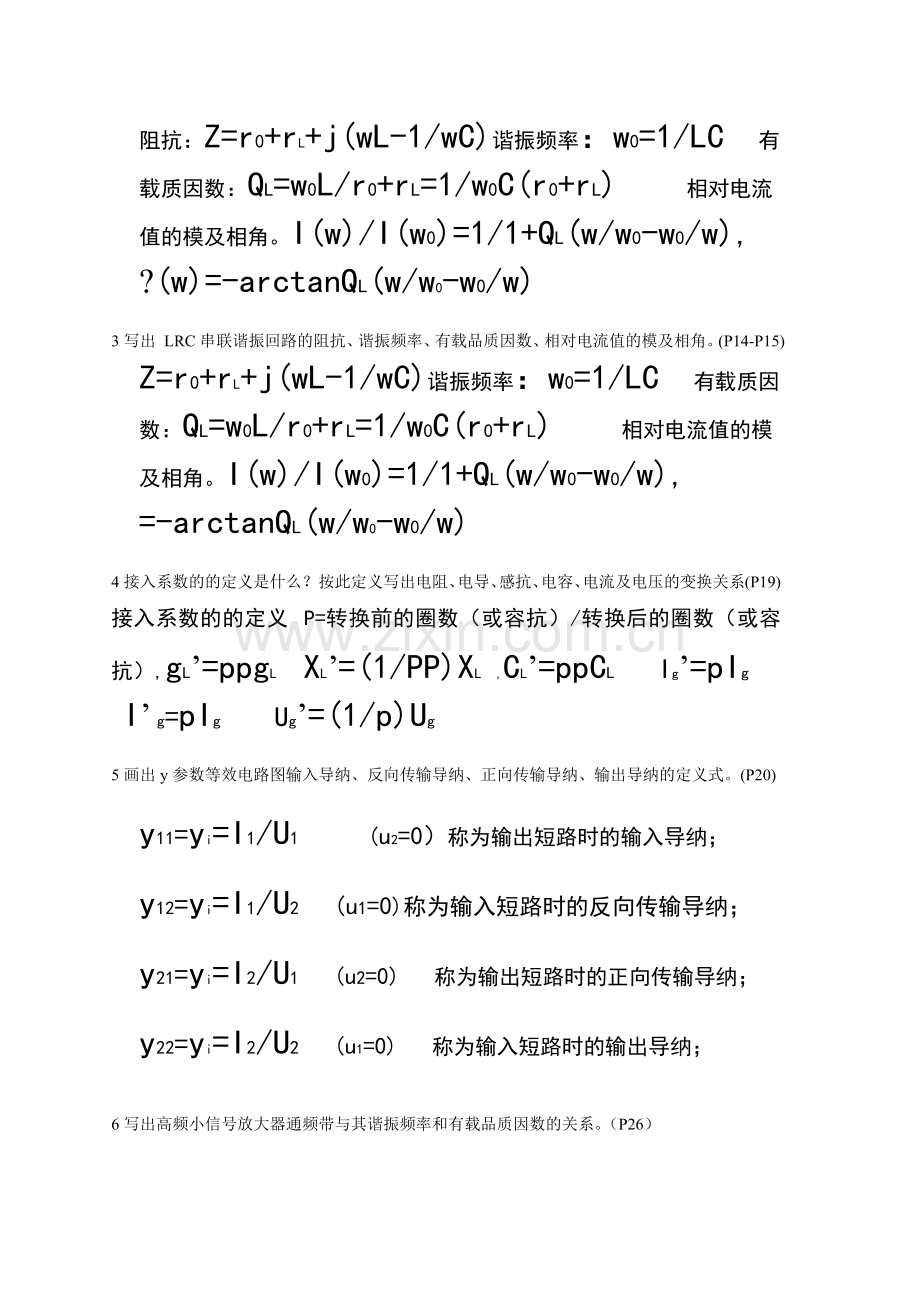

2写出 LRC串联谐振回路的阻抗、谐振频率、有载品质因数、相对电流值的模及相角。(P13)
阻抗：Z=r0+rL+j(wL-1/wC)谐振频率：w0=1/LC 有载质因数：QL=w0L/r0+rL=1/w0C(r0+rL)  相对电流值的模及相角。I(w)/I(w0)=1/1+QL(w/w0-w0/w),
?(w)=-arctanQL(w/w0-w0/w)

3写出 LRC串联谐振回路的阻抗、谐振频率、有载品质因数、相对电流值的模及相角。(P14-P15)
Z=r0+rL+j(wL-1/wC)谐振频率：w0=1/LC 有载质因数：QL=w0L/r0+rL=1/w0C(r0+rL)  相对电流值的模及相角。I(w)/I(w0)=1/1+QL(w/w0-w0/w),
=-arctanQL(w/w0-w0/w)

4接入系数的的定义是什么？按此定义写出电阻、电导、感抗、电容、电流及电压的变换关系(P19)
接入系数的的定义  P=转换前的圈数（或容抗）/转换后的圈数（或容抗）,gL’=ppgL     XL’=(1/PP)XL   ,CL’=ppCL    Ig’=pIg        I’ g=pIg         Ug’=(1/p)Ug

5画出y参数等效电路图输入导纳、反向传输导纳、正向传输导纳、输出导纳的定义式。(P20)
y11=yi=I1/U1  (u2=0）称为输出短路时的输入导纳；
y12=yi=I1/U2 (u1=0)称为输入短路时的反向传输导纳；
y21=yi=I2/U1 (u2=0) 称为输出短路时的正向传输导纳；
y22=yi=I2/U2 (u1=0) 称为输入短路时的输出导纳；

6写出高频小信号放大器通频带与其谐振频率和有载品质因数的关系。（P26）
答：2=

7写出放大器稳定系数S的定义式，对于一般放大器来说，S为多少可以认为是稳定的？(P29)
答：S=

8写出提高谐振放大器稳定性的措施。(P31)
答：中和法、失配法

9电阻热噪声频谱的上限频率可达到多少？写出其功率谱密度的计算公式。(P39)
电阻热噪声频谱的上限可达到10～10Hz
计算公式是S(f)=4kRT
式中，k=1.38*10/K

10晶体三极管的噪声有几个来源？分别是什么？(P40)
答：主要有四个来源。热噪声，散粒噪声，分配噪声，闪烁噪声。

11噪声系数的计算公式是什么？写出噪声系数与噪声温度的关系。(P44)(P45)
Nf=(Psi/Pni)/(Pso/Pno)
=输入信噪功率比/输出信噪功率比(噪声系数定义式)
Nf=1+Ti/T
T=290K,Ti为线性网络的等效噪声温度

第三章
1高频功率放大器的特点是什么？(P54)
放大信号频率高，要求输出功率高和效率高。

2在电压利用系数为1的理想条件下，甲、乙、丙三类放大器的通角和理想效率各是多少？为兼顾高的输出功率和高的集电极效率，通常将功率放大器取什么工作状态？(P63)
甲类放大器的通角θc=180°，理想效率η=50%
乙类放大器的通角θc=90°，理想效率η= 78.5%
丙类放大器的通角θc=小于90°，理想效率η>78.5%

3丙类放大器有哪三类工作状态？(P67)
欠压、临界、过压。

4丙类高频功率放大器阻抗匹配的概念是什么？（P78）
答：丙类高频功率放大器的阻抗匹配概念是，在给定的电路条件下，通过匹配网络将负载电阻转换成高频功率放大器工作状态所需最佳电阻，这就是匹配。

5为进一步提高高频功率放大器的效率可采用什么类型的功率放大器。(P80- P81)
答：可采用丁类（D类）高频功率放大器
6宽频带高频功率放大器主要利用了什么器件？(P83)
答：宽频带高频功率放大器是利用宽频变压器做输入、输出或级间耦合电路，并实现阻抗匹配。
第四章
1振荡的平衡条件是什么？(P105)
答答：振荡的平衡条件是：YfeZp1F=1
                      φY +φZ+φF=2nπ  (n=0,1,2,…,n)

2判断三点式振荡器满足相位平衡条件的基本准则是什么？(P113)
答：Xce与Xbe的电抗性质相同。
‚Xcb与Xce、Xbe的电抗性质相反。
ƒ对于振荡频率，满足Xce+Xbe+Xcb=0。

3为提高振荡器的频率稳定度，一般采用哪些振荡电路，它们各自的特点是什么？（P116—P119）.
答：克拉泼（Clapp）振荡电路（特点：在振荡回路中加一个与电感串接的小电容C3）。
‚西勒（Siler）振荡电路（特点：与电感L并联一可变电容C4）。
ƒ晶体振荡电路（特点：具有压电效应）。

4负阻振荡器主要工作频率是多少？最早应用的负阻振荡器是什么？(P124)
答：负阻振荡器是利用负阻器件与LC谐振回路共同构成的一种正弦波振荡器，主要工作在100MHZ以上的超高频段。最早应用的负阻振荡器是隧道二极管振荡器。

第五章——第八章
1调制有哪几种方式？解调有那几种方式？
答：调制有：1.调幅2.调频3.调相
解调有：1.鉴相2.鉴频3.检波

2写出普通调幅波的数学表示式、频谱、载波功率及每个边频的功率。(P132)
(1)Um’=U’m(t)cosct=[U+ku(t)]cost
(2)u(t)=Ucos+Ucm/2
(3)P=1/2*U/R
(4)P=1/2(mU/2)1/R=1/4mP

3写出DSB和SSB信号的数学表示式及频谱。(P135—P136)
DSB: u(t) =u(t)uc (t)=UcosUcost=1/2 U U [cos (+)t+ cos (-)t]
SSB: u(t)= 1/2 U U cos (c+)t
u(t)= 1/2 U U cos (c-)t

4用方框图画出产生单边带调制信号的两种方法。(P152—P153)

5检波电路的主要技术指标有哪些？(P161)
（1）：电压传输系数K
（2）：等效输入电阻R
（3）：非线性失真系数K

6分析说明检波电路中频率失真和负峰切割失真的原因。另外两种失真是什么？（P168—P170）

频率失真：当输入信号是调频为Wmin—wmax的调幅波时，检波器输出端A点的电压频率包含直流、Wmin—wma，而输出B点的电压频谱包含Wmin—wma。低通滤波器RC具有一定的频率特性，电容C的主要作用是滤除调幅波中的载波频率分量，为此应满足。
但是，当C取得过大时，对于检波后输出电压的上限频率wma来说，C的容抗将产生旁路作用，不同的W将产生不同的旁路电容作用。这样便引起了频率失真。
负峰切割失真：为了将调制信号W传送到下级负载RL上，采用了隔直耦合电容CC来实现，其电路如图。当输入电压为调幅波ui=UIM（1+macoswt）coswit检波器输出UA=Uim（1+macosWt）cosΘ，而UB=mauimcosΘcosWt。在电容CC上建立电压为直流UimcosΘ。因为CC的电容量大，其上的电压可认为在W一周内保持不变。这个电压在通过R和RL的分压，将会在电阻R上建立分压UR.这个电压对二极管D来说是反向偏压。当输入调幅信号振幅的最小值附近电压数值小于UR时，二极管D截止，将会产生输出电压波形的底部被切割。
还有非线性真，惰性失真。

7画出同步检波器方框图，写出同步检波器的工作原理。（P176）

设输入信号是双边带调幅信号电压： =costcost
本地载频信号电压为： =cost
即本地载频信号与输入信号的载频同频同相位。经相乘器相乘，输出电流为：
K=K costcostcost
=Kcost+Kcos(2+)t
+Kcos(2-)t
经低通滤波器滤除2频率分量，就得到频率为的低通电压信号：
=KRcost
对单边带信号来说，解调过程与双边带相似。设输入信号为单音频调上边带信号电压：=cos(+)t
本地载频信号电压：=cost
经相乘器相乘，输出电流为：
K=Kcos(+)tcost
= K[cost+ cos(2+)t]
经低通滤波器滤除2频率分量，就得到频率为的低通电压
=KRcost

8说明本地载频信号与输入信号的载波不同步，对检波性能会产生什么影响？
设本地载频信号与输入信号的不同步量为相位不同步量为即用模拟乘法器构成同步检波电路解调双边带调幅信号，则Kuiu0=KUimUomcostcos/2UimUomcostcos(1/2 KUimUomcostcos[(2
经低通滤波器取出uKuimUomRcos(
=1/4KuimUomRcos[(+1/4KuimKUomcos[
可见，当频率，相位不同步时，检出的低频信号将产生频率失真和相位失真。
若用模拟乘法器构成的乘积检波电路解调单边带调幅信号，则
Kuiuo=Kuimcos(
=1/2KUmUomcos[(+1/2KuimUomcos[(2
经低通滤波器取出u
U1/2KumUomcos[(
可见，当频率，相位不同步时，检出的低频信号将产生频率失真和相位失真。
在进行语言通信时，人耳对相位失真不敏感，但频率失真比较明显，实验证明，当频率偏移20ＨＺ时，开始觉察声音不自然，而当偏移２００ＨＺ时，语言可懂度就会下降。在进行图像通信时，频率和相位的偏移都会影响图像质量。
9写出调相波和调频波的数学表达式。（P184）
调相波的数学表达式：u(t)= cos[t+(t)]
频波的数学表达式: u(t)= cos[t+]

10写出直接调频的方法。（P192）
答：用调制信号去控制决定载波振荡器振荡频率的可变元件的电抗值，从而使载波振荡器的瞬时频率按调制信号变化规律地改变，这样就能够实现直接调频。

11如果对中心频率稳定度要求很高，可以采用什么方法调频？稳定中心频率的方法有哪些？（P201）
答：采用直接对石英晶体振荡器进行调频。
方法：对石英晶体振荡器进行直接调频
采用自动频率微调电路
利用锁相环路稳频

12写出矢量合成法调相电路的原理，给出方框图。（P208）
第九章
1变频电路的功能是什么？用方框图画出其组成。（P247）
答：是将已调波的载波频率变换成固定的中频载波频率，而保持其调制规律不变。

2写出变频器的技术指标（P248）
第十章

1自动增益控制电路(AGC电路)的作用是什么？画出方框图并说明其工作原理。(P275—P276)
一、自动增益控制电路（AGC）的工作原理
1．AGC的作用
自动增益控制电路的作用，是在输入信号幅度变化很大的情况下，自动保持输出信号幅度在很小范围内变化的一种自动控制电路。

2自动频率控制电路(AFC电路)的作用是什么？画出方框图并说明其工作原理。(P276)
AFC电路
· 作用：自动控制振荡器频率稳定
· 组成：鉴相器、低通滤波器和压控振荡器
· 标准频率fr；输出频率fo；误差电压uD(t) ；直流控制电压uC(t)。

3锁相环电路的作用是什么？画出方框图并说明其工作原理。(P277)
锁相环在电路设计中的作用：自动完成两个电信号的相位的同步

1. 压控振荡器的输出经过采集并分频；
2. 和基准信号同时输入鉴相器；
3. 鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压；
4. 控制VCO，使它的频率改变；
5. 这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。
从上可以看出,大致有如下框图：

二计算题
1、 P47：例2-1；

2、 例2-2；

3、 P49：2-2

4、 P50：2-5

5、 P86:1:4和4:1阻抗变换传输线变压器

6、 P99 3-4;

3-5;

3-7;

P101 3-15

7、 P129:4—4

8、 ；4—5

9、 P156: 5-2;

10、 5-5

11、 ; 5-6
12、 P181：6-7

13、 P218:7-15
