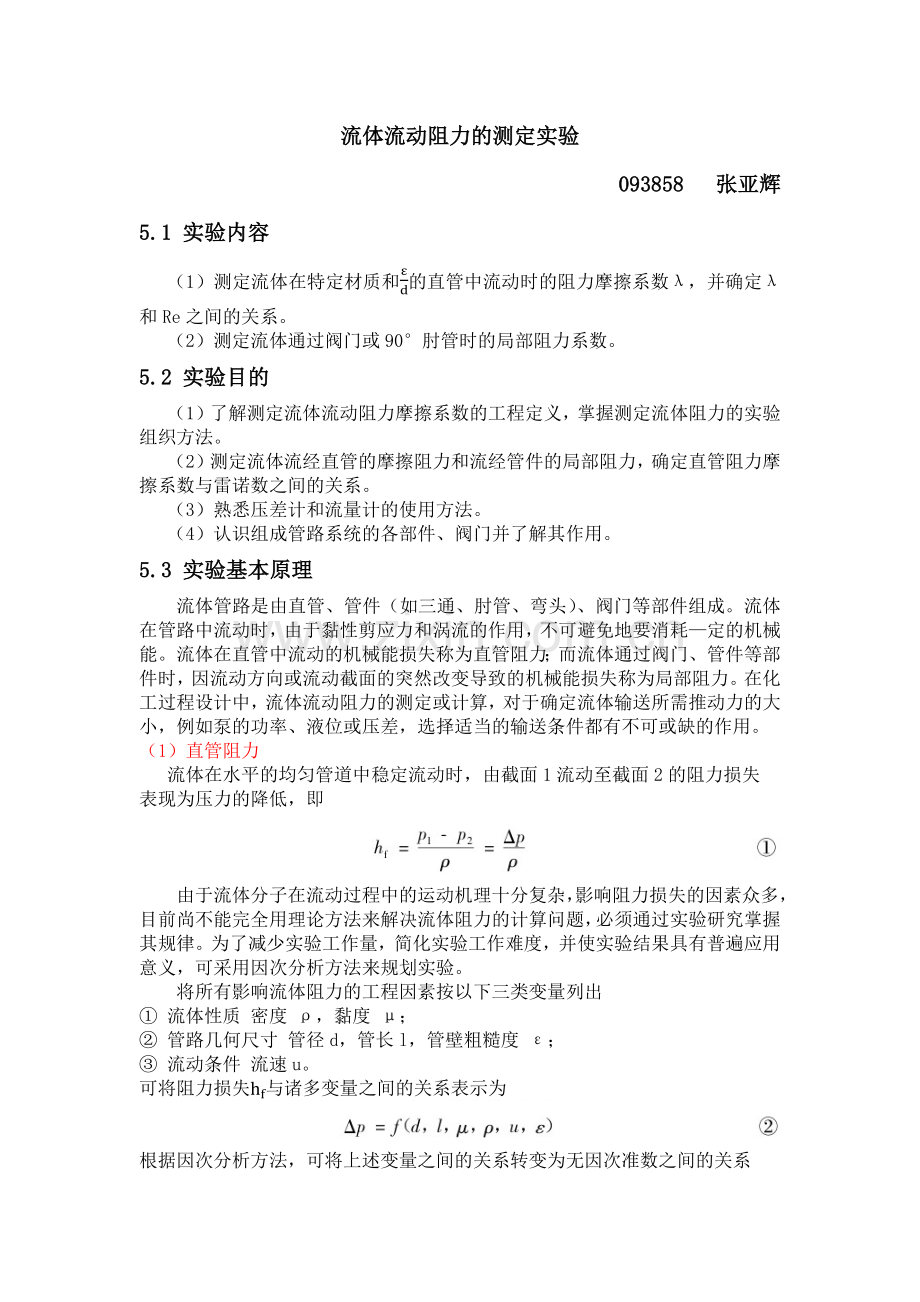

流体流动阻力的测定实验
093858 张亚辉
5.1 实验内容
（1）测定流体在特定材质和εd的直管中流动时的阻力摩擦系数λ，并确定λ和Re之间的关系。
（2）测定流体通过阀门或90°肘管时的局部阻力系数。
5.2 实验目的
（1）了解测定流体流动阻力摩擦系数的工程定义，掌握测定流体阻力的实验组织方法。
（2）测定流体流经直管的摩擦阻力和流经管件的局部阻力，确定直管阻力摩擦系数与雷诺数之间的关系。
（3）熟悉压差计和流量计的使用方法。
（4）认识组成管路系统的各部件、阀门并了解其作用。
5.3 实验基本原理
流体管路是由直管、管件（如三通、肘管、弯头）、阀门等部件组成。流体在管路中流动时，由于黏性剪应力和涡流的作用，不可避免地要消耗—定的机械能。流体在直管中流动的机械能损失称为直管阻力；而流体通过阀门、管件等部件时，因流动方向或流动截面的突然改变导致的机械能损失称为局部阻力。在化工过程设计中，流体流动阻力的测定或计算，对于确定流体输送所需推动力的大小，例如泵的功率、液位或压差，选择适当的输送条件都有不可或缺的作用。
（1）直管阻力
流体在水平的均匀管道中稳定流动时，由截面1流动至截面2的阻力损失
表现为压力的降低，即

由于流体分子在流动过程中的运动机理十分复杂，影响阻力损失的因素众多，目前尚不能完全用理论方法来解决流体阻力的计算问题，必须通过实验研究掌握其规律。为了减少实验工作量，简化实验工作难度，并使实验结果具有普遍应用意义，可采用因次分析方法来规划实验。
将所有影响流体阻力的工程因素按以下三类变量列出
① 流体性质 密度 ρ，黏度 μ；
② 管路几何尺寸 管径d，管长l，管壁粗糙度 ε；
③ 流动条件 流速u。
可将阻力损失hf与诸多变量之间的关系表示为

根据因次分析方法，可将上述变量之间的关系转变为无因次准数之间的关系

其中

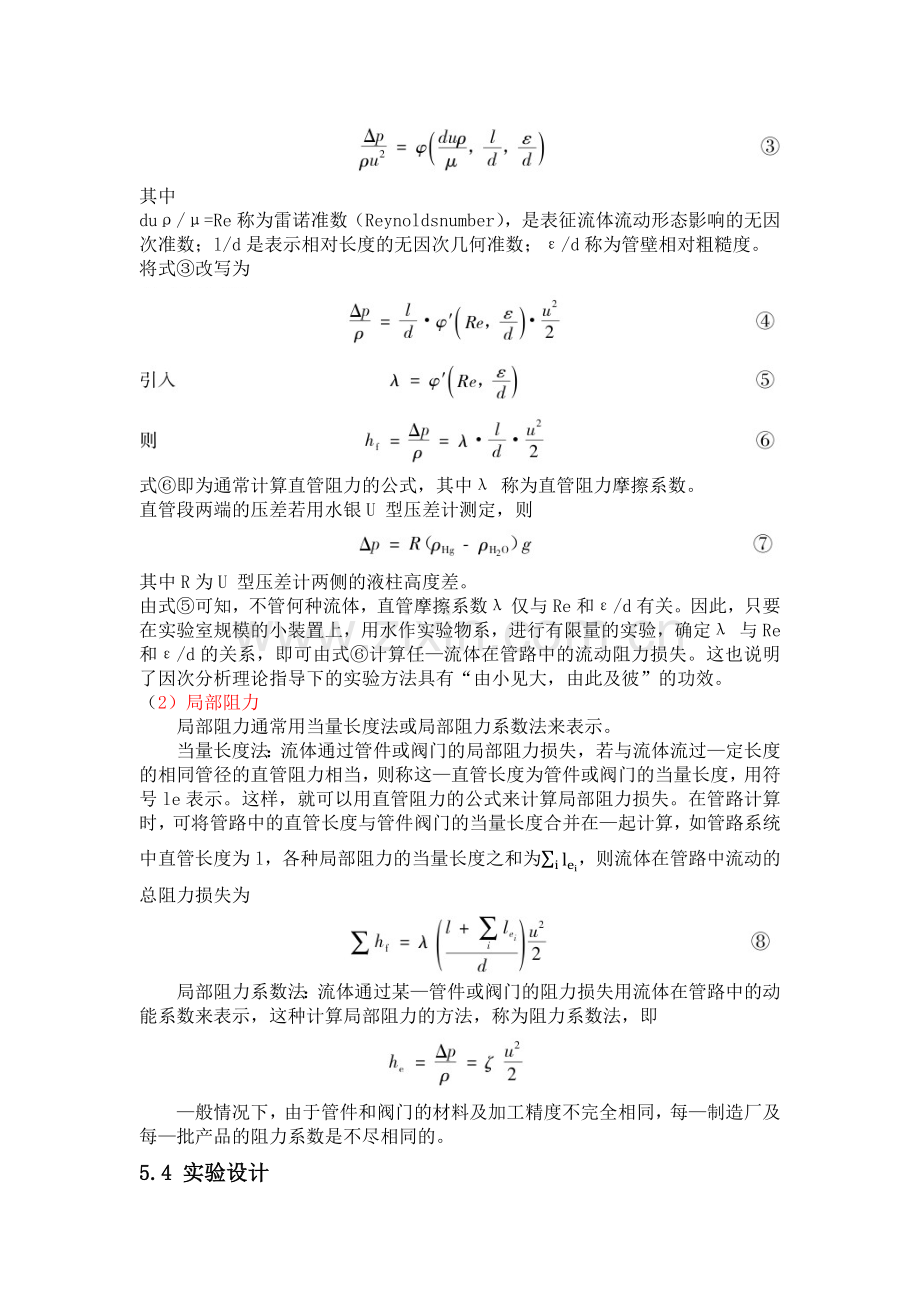

duρ/μ=Re称为雷诺准数（Reynoldsnumber），是表征流体流动形态影响的无因次准数；l/d是表示相对长度的无因次几何准数；ε/d称为管壁相对粗糙度。
将式③改写为

式⑥即为通常计算直管阻力的公式，其中λ 称为直管阻力摩擦系数。
直管段两端的压差若用水银U 型压差计测定，则

其中R为U 型压差计两侧的液柱高度差。
由式⑤可知，不管何种流体，直管摩擦系数λ 仅与Re和ε/d有关。因此，只要在实验室规模的小装置上，用水作实验物系，进行有限量的实验，确定λ 与Re和ε/d的关系，即可由式⑥计算任—流体在管路中的流动阻力损失。这也说明了因次分析理论指导下的实验方法具有“由小见大，由此及彼”的功效。
（2）局部阻力
局部阻力通常用当量长度法或局部阻力系数法来表示。
当量长度法：流体通过管件或阀门的局部阻力损失，若与流体流过—定长度的相同管径的直管阻力相当，则称这—直管长度为管件或阀门的当量长度，用符号le表示。这样，就可以用直管阻力的公式来计算局部阻力损失。在管路计算时，可将管路中的直管长度与管件阀门的当量长度合并在—起计算，如管路系统中直管长度为l，各种局部阻力的当量长度之和为ilei，则流体在管路中流动的总阻力损失为

局部阻力系数法：流体通过某—管件或阀门的阻力损失用流体在管路中的动能系数来表示，这种计算局部阻力的方法，称为阻力系数法，即

—般情况下，由于管件和阀门的材料及加工精度不完全相同，每—制造厂及每—批产品的阻力系数是不尽相同的。
5.4 实验设计
实验方案
用自来水做实验物料；由实验原理及式hf=λ∙ld∙u22 和 ∆p局ρ=ζu局22知，当实验装置确定后，只要改变管路中流体流速u或流量V，测定相应的直管阻力压差Δp1和局部阻力压差Δp2，就能通过计算得到—系列的 λ 和 ζ 的值以及相应的Re的值；在安排实验点的分布时，要考虑到 λ 随Re的变化趋势，在小流量范围适当多布点。
测试点及测试方法
原始数据 有流速u（或流量V），直管段压差 Δp1和局部段压差 Δp2，流体温度t（据此确定 ρ、μ），此外还有管路直径d和直管长度l。
测试点 需在直管段两端和局部段两端各设—对测压点，分别用以测定
Δp1和Δp2，在管路中配置—个流量（或流速）和温度测试点，共6个测试点。
测试方法 直管段和局部段压差的测定：采用水银 U 型压差计（或用压差
传感器）
流速或流量的测定：工程上测量流量较测流速更为方便，如用涡轮流量计测
定流量，则
Q=示值读数
其中 Q———流量，L/s。
温度的测定：用水银玻璃温度计测定，℃。

数据记录表1
装置号：LZC ，编号：1108114，仪表常数：323，水温：19.5度(水的密度为998.203Kg/m^3水的粘度μ=1.0050*10^-3 Pa*s)，光滑管管长 2 m，光滑管管径 25*3 mm，弯头管径 32*3mm

序号
仪表示数
流量（L/s）
直管流速u
左
右
光滑管压差
光滑管压差
（m/s）
(cmHg)
(cmHg)
(cmHg)
（Pa）
1
698
2.161
7.626
9.5
57.0
47.5
63326.88
2
663
2.053
7.243
10.9
55.5
44.6
59460.60
3
626
1.938
6.839
13.9
52.8
38.9
51861.38
4
603
1.867
6.588
15.4
50.7
35.3
47061.87
5
567
1.755
6.194
17.0
49.1
32.1
42795.64
6
543
1.681
5.932
18.7
47.5
28.8
38396.08
7
511
1.582
5.583
19.8
46.1
26.3
35063.09
8
481
1.489
5.255
21.2
44.7
23.5
31330.14
9
449
1.390
4.905
22.5
43.2
20.7
27597.19
10
418
1.294
4.567
23.6
41.8
18.2
24264.19
11
390
1.207
4.261
24.6
40.7
16.1
21464.48
12
359
1.111
3.922
25.7
39.9
14.2
18931.40
13
330
1.022
3.605
26.7
38.5
11.8
15731.73
14
300
0.929
3.277
27.5
37.5
10.0
13331.97
15
270
0.836
2.950
28.5
36.5
8.0
10665.58
16
239
0.740
2.611
29.0
35.7
6.7
8932.42
17
211
0.653
2.305
29.7
34.8
5.1
6799.31
18
181
0.560
1.977
30.3
34.3
4.0
5332.79
19
151
0.467
1.650
30.8
33.8
3.0
3999.59
20
120
0.372
1.311
31.2
33.2
2.0
2666.39
21
89
0.276
0.972
31.5
32.7
1.2
1599.84
22
60
0.186
0.655
31.7
32.5
0.8
1066.56
23
31
0.096
0.339
31.9
32.1
0.2
266.64

序号
左
右
弯头管压差
弯头管压差
局部流速
(cmHg)
(cmHg)
(cmHg)
（Pa）
（m/s）
1
51.5
18.5
33.0
43995.51
4.07227
2
49.5
20.5
29.0
38662.72
3.868073
3
47.4
22.3
25.1
33463.25
3.652208
4
46.6
23.2
23.4
31196.82
3.518021
5
45.0
24.5
20.5
27330.55
3.30799
6
44.2
25.3
18.9
25197.43
3.167969
7
43.1
26.4
16.7
22264.40
2.981275
8
42.0
27.3
14.7
19598.00
2.806249
9
41.2
28.1
13.1
17464.89
2.619555
10
40.4
29.0
11.4
15198.45
2.438695
11
39.7
29.6
10.1
13465.29
2.275337
12
38.8
30.4
8.4
11198.86
2.094477
13
38.3
31.1
7.2
9599.02
1.925285
14
37.6
31.6
6.0
7999.18
1.750259
15
37.0
32.2
4.8
6399.35
1.575233
16
36.5
32.7
3.8
5066.15
1.394373
17
36.0
33.1
2.9
3866.27
1.231016
18
35.7
33.5
2.2
2933.03
1.05599
19
35.3
33.7
1.6
2133.12
0.880964
20
35.0
34.0
1.0
1333.20
0.700104
21
34.7
34.1
0.6
799.92
0.519244
22
34.6
34.3
0.3
399.96
0.350052
23
34.5
34.3
0.2
266.64
0.18086

序号
雷诺数1
光滑直管
雷诺数2
局部阻力系数
Re
阻力系数λ
Re
ξ
1
143907.18
0.020729
105162.9
5.315528
2
136691.20
0.021572
99889.72
5.17743
3
129062.88
0.021105
94315.18
5.026531
4
124320.96
0.020641
90849.93
5.050386
5
116898.81
0.021229
85426.05
5.004159
6
111950.71
0.020767
81810.14
5.030434
7
105353.25
0.021414
76988.91
5.019009
8
99168.13
0.021596
72469.01
4.986209
9
92570.66
0.021831
67647.79
5.099434
10
86179.37
0.022147
62977.23
5.120302
11
80406.59
0.022505
58758.66
5.211173
12
74015.30
0.023425
54088.1
5.11486
13
68036.34
0.023038
49718.87
5.188573
14
61851.22
0.023624
45198.97
5.231811
15
55666.10
0.023332
40679.07
5.167221
16
49274.81
0.024938
36008.51
5.220729
17
43502.03
0.024355
31789.94
5.11183
18
37316.90
0.025959
27270.05
5.269979
19
31131.78
0.027974
22750.15
5.506928
20
24740.49
0.029529
18079.59
5.449803
21
18349.20
0.032210
13409.03
5.94449
22
12370.24
0.047247
9039.794
6.539764
23
6391.29
0.044248
4670.56
16.3324

数据记录表2
装置号：LZC-88 ，编号：1号，仪表常数：270，水温：19.5度(水的密度为998.203Kg/m^3水的粘度μ=1.0050*10^-3 Pa*s)，粗糙管管长 2 m，粗糙管管径 33.5*3.25mm，阀门管径 6.75*2.75mm

序号
仪表示数
流量（L/s）
直管流速u
左
右
粗糙管压差
粗糙管压差
（m/s）
(cmHg)
(cmHg)
(cmHg)
（Pa）
1
350
1.296
2.265
77.50
9.25
68.25
90990.72
2
330
1.222
2.136
72.50
12.65
59.85
79791.86
3
331
1.226
2.142
68.85
16.00
52.85
70459.48
4
290
1.074
1.877
65.40
19.40
46.00
61327.08
5
270
1.000
1.747
62.20
22.70
39.50
52661.30
6
252
0.933
1.631
59.90
25.05
34.85
46461.93
7
230
0.852
1.489
57.70
27.90
29.80
39729.28
8
210
0.778
1.359
54.65
29.95
24.70
32929.98
9
190
0.704
1.230
52.75
32.40
20.35
27130.57
10
170
0.630
1.100
50.20
34.30
15.90
21197.84
11
154
0.570
0.997
48.80
35.50
13.30
17731.53
12
140
0.519
0.906
47.60
36.65
10.95
14598.51
13
125
0.463
0.809
46.50
37.65
8.85
11798.80
14
112
0.415
0.725
45.70
38.60
7.10
9465.70
15
85
0.315
0.550
44.15
39.95
4.20
5599.43
16
70
0.259
0.453
43.60
40.70
2.90
3866.27
17
55
0.204
0.356
43.00
41.15
1.85
2466.42
18
39
0.144
0.252
42.60
41.60
1.00
1333.20
19
25
0.093
0.162
42.40
41.70
0.70
933.24
序号
左
右
阀门压差
阀门压差
局部流速
(cmHg)
(cmHg)
(cmHg)
（Pa）
（m/s）
1
38.3
51.3
13.0
17331.57
1056.853
2
39.0
50.3
11.3
15065.13
996.4614
3
39.6
49.9
10.3
13731.93
999.481
4
42.0
49.1
7.1
9465.70
875.6782
5
40.8
48.5
7.7
10265.62
815.2866
6
41.3
48.1
6.8
9065.74
760.9342
7
41.8
47.4
5.7
7559.23
694.5034
8
42.2
46.9
4.7
6252.70
634.1118
9
42.7
46.5
3.8
5119.48
573.7202
10
43.0
46.1
3.1
4066.25
513.3286
11
43.3
45.8
2.5
3386.32
465.0153
12
43.5
45.6
2.1
2853.04
422.7412
13
43.7
45.4
1.7
2319.76
377.4475
14
43.8
45.2
1.4
1839.81
338.193
15
44.1
44.9
0.8
1013.23
256.6643
16
44.2
44.7
0.5
706.59
211.3706
17
44.3
44.6
0.3
439.96
166.0769
18
44.3
44.6
0.3
333.30
117.7636
19
44.4
44.5
0.1
133.32
75.4895

序号
雷诺数1
粗糙管
雷诺数2
局部阻力系数
Re
阻力系数λ
Re
ξ
1
60746.836793
0.337534
1312132
0.00003109
2
57275.588976
0.332956
1237153
0.00003040
3
57449.151367
0.29224
1240902
0.00002754
4
50333.093343
0.33137
1087195
0.00002473
5
46861.845526
0.328262
1012216
0.00003094
6
43737.722491
0.33247
944734.8
0.00003137
7
39919.349893
0.341281
862258
0.00003140
8
36448.102076
0.33932
787279
0.00003116
9
32976.854259
0.341514
712300.1
0.00003116
10
29505.606442
0.333312
637321.1
0.00003092
11
26728.608189
0.339751
577337.9
0.00003138
12
24298.734717
0.338461
524852.7
0.00003199
13
21695.298855
0.343142
468618.5
0.00003262
14
19438.987774
0.342905
419882.1
0.00003223
15
14752.803221
0.352178
318660.5
0.00003082
16
12149.367359
0.358553
262426.3
0.00003169
17
9545.931496
0.370508
4288796
0.00003196
18
6768.933243
0.398311
3041146
0.00004815
19
4339.059771
0.67853
1949453
0.00004687

数据记录表3
装置号：LZC-88 ，编号：2号，仪表常数：259，水温：21.0℃(水的密度为997.992Kg/m^3水的粘度μ=0.9810*10^-3 Pa*s)，粗糙管管长 2 m，粗糙管管径 33.5*3.25mm，阀门管径 6.75*2.75mm

序号
仪表示数
流量（L/s）
直管流速u
左
右
光滑管压差
光滑管压差
（m/s）
(cmHg)
(cmHg)
(cmHg)
（Pa）
1
398
1.537
2.685
23.10
61.40
38.30
51061.46
2
380
1.467
2.564
24.55
59.65
35.10
46795.23
3
359
1.386
2.422
26.45
57.76
31.31
41742.41
4
341
1.317
2.301
28.00
56.40
28.40
37862.81
5
321
1.239
2.166
29.50
54.70
25.20
33596.57
6
301
1.162
2.031
31.00
53.10
22.10
29463.66
7
280
1.081
1.889
32.40
51.60
19.20
25597.39
8
261
1.008
1.761
33.60
53.00
19.40
25864.03
9
241
0.931
1.626
34.80
49.00
14.20
18931.40
10
220
0.849
1.484
35.95
47.80
11.85
15798.39
11
200
0.772
1.349
36.90
46.70
9.80
13065.33
12
179
0.691
1.208
37.80
45.70
7.90
10532.26
13
159
0.614
1.073
38.50
44.90
6.40
8532.46
14
140
0.541
0.945
39.15
44.25
5.10
6799.31
15
118
0.456
0.796
39.90
43.50
3.60
4799.51
16
99
0.382
0.668
40.40
42.90
2.50
3332.99
17
80
0.309
0.540
40.70
42.50
1.80
2399.76
18
59
0.228
0.398
41.20
42.10
0.90
1199.88
19
39
0.151
0.263
41.40
41.90
0.50
666.60
20
20
0.077
0.135
41.50
41.70
0.20
266.64

序号
左
右
弯头管压差
弯头管压差
局部流速
(cmHg)
(cmHg)
(cmHg)
（Pa）
（m/s）
1
53.15
33.15
20
26663.95
1252.834
2
52.25
34
18.25
24330.85
1196.173
3
51.32
34.95
16.37
21824.44
1130.069
4
50.46
35.69
14.77
19691.33
1073.408
5
49.59
36.5
13.09
17451.55
1010.452
6
48.75
37.3
11.45
15265.11
947.4953
7
47.9
38.1
9.8
13065.33
881.3909
8
47.35
38.7
8.65
11532.16
821.5823
9
46.7
39.35
7.35
9799.001
758.6258
10
45.95
39.95
6
7999.184
692.5215
11
45.4
40.45
4.95
6599.327
629.565
12
44.89
40.95
3.94
5252.798
563.4606
13
44.5
41.35
3.15
4199.572
500.5041
14
44.1
41.7
2.4
3199.674
440.6955
15
43.74
42.08
1.66
2213.108
371.4433
16
43.48
42.35
1.13
1506.513
311.6347
17
43.29
42.49
0.8
1066.558
251.826
18
43.08
42.57
0.51
679.9307
185.7217
19
42.99
42.8
0.19
253.3075
122.7652
20
42.88
42.82
0.06
79.99184
62.9565

序号
雷诺数1
光滑直管
雷诺数2
局部阻力系数
Re
阻力系数λ
Re
ξ
1
73757.8
0.191583
1593168
0.00003404
2
70422.02
0.192604
1521116
0.00003408
3
66530.27
0.192495
1437054
0.00003425
4
63194.49
0.193524
1365001
0.00003425
5
59488.07
0.193783
1284942
0.00003425
6
55781.65
0.193279
1204884
0.00003408
7
51889.91
0.194048
1120822
0.00003370
8
48368.81
0.225655
1044766
0.00003424
9
44662.38
0.193722
964707.5
0.00003412
10
40770.64
0.193998
880645.9
0.00003343
11
37064.22
0.194129
800587.1
0.00003337
12
33172.48
0.195365
716525.5
0.00003316
13
29466.05
0.200591
636466.8
0.00003360
14
25944.95
0.206176
560411
0.00003302
15
21867.89
0.204863
472346.4
0.00003215
16
18346.79
0.202113
396290.6
0.00003109
17
14825.69
0.222853
320234.9
0.00003370
18
10933.94
0.204863
236173.2
0.00003950
19
7227.523
0.260475
156114.5
0.00003368
20
3706.422
0.396182
80058.71
0.00004045
控制点及调节方法
实验中需控制调节的参数是流体流量Q，可在管路系统出口端设置—控制
调节阀门，用以调节流量并保证整个管路系统满灌。
实验装置和流程设计
主要设备和部件
离心泵
循环水箱
涡轮流量计
阀门
直管及管件
玻璃水银U 型压差计
温度计
实验装置流程如图5-1所示，由管子、管件、闸阀（用于局部阻力测定）、控制阀、流量计及离心泵等组成—个测试系统。测试系统的前半部分为局部阻力测试段，后半部分为直管阻力测试段。为节约用水，配置水箱供水，循环使用。为了防止脏物进人系统造成堵塞，在泵的人口加装过滤器。为了保证系统满灌，装置的出口端应高于测试段或将控制阀安装在出口端。为了排除管路的残留气体，在装置的最高处装设排气阀。为了实验结束排空系统中的液体或定期更换水箱中的水，在循环水箱底部装设排泄阀。
涡轮流量计在安装时须保证前后有足够的直管稳定段和水平度。

5.5 实验操作要点
（1）实验正式开始前，关闭流体出口控制阀门，打开水银压差计平衡阀（为
什么）。
（2）启动离心泵。
（3）分别进行管路系统、引压管、压差计的排气工作，排出可能积存在系统
内的空气，以保证数据测定稳定，可靠。
管路系统排气：打开出口调节阀，让水流动片刻，将管路中的大部分空气排
出。然后将出口阀关闭，打开管路出口端上方的排气阀，使管路中残余空气
排出。
引压管和压差计排气：依次打开并迅速关闭压差计上方的排气阀，反复操作
几次，将引压管和压差计内的空气排出。排气时要注意严防U 型压差计中水银
冲出。
（4）排气结束后，关闭平衡阀。
（5）将出口控制阀开至最大，观察最大流量范围或最大压差变化范围，据此
确定合理的实验布点。
（6）流量调节后，须稳定—段时间，方可测取有关数据。
（7）实验结束时，先打开平衡阀，关闭出口控制阀，再关闭离心泵和总电源。

5.6 实验数据处理和结果讨论分析部分的要求
（1）在双对数坐标纸上关联λ 和Re之间的关系。

1)据表一所得曲线如下

2) 据表二所得曲线如下

3)据表三所得曲线如下

（2）对实验结果进行分析讨论，例如：讨论—下λ 与Re的关系，根据所标绘的曲线引申推测—下管路的粗糙程度，论述所得结果的工程意义等等，并从中得出若干结论。
由λ=f(Re,εd)可以看出，除流型对λ有影响外，管壁的粗糙度ε对λ也有影响，但其影响因流型不同而异。ε相同的管道，直径d不同，对λ影响也不同。故一般用相对粗糙度εd来考虑对λ影响。
1） 层流时，管壁上昂凸不平的地方被有规则的流体层所覆盖，而流速又比较缓慢，流体质点对管壁凸出部分不会有碰撞作用，所以层流时λ与ε无关，粗糙度的大小未改变层流的速度分布和内摩擦规律。
2） 湍流时，靠管壁处总是存在着一层层流内层，其厚度设为δ。若δ>ε，则此时管壁粗糙度对λ影响与层流相近；若δ<ε，则管壁突出部分便伸入湍流区与流体质点发生碰撞，便湍流加剧，此时ε对λ影响便成为主要因素。Re越大，层流内层越薄，这种影响就越显著。当雷诺数增加到一定程度，层流内层薄的使表面凸出，完全暴露在湍流区内，则再增加Re，只要ε一定，λ就一定了，此时就进入了阻力平方区，即阻力损失与u2成正比：hf∝u2.
3） 从图可看出，层流区（Re<2000）, λ与Re为直线关系，与εd无关。由hf=32μlud2ρ知，hf与u的一次方成正比。
4） 湍流区（Re>4000）,该区域, λ与Re和εd均有关；当εd一定时，λ随Re数的增大而减小，但变化渐趋平缓；当Re一定时，λ随εd的增大而增大。如下图所示，最下面一条为光滑管λ与雷诺数Re关系

5）完全湍流区（Re>10000）），该曲线趋于水平，这表明λ仅与εd有关，与Re几乎无关。在范宁公式Δp=λ∙(ld)∙ρu2/2中，当l/d一定，λ又为一常数，那么Δp∝u2。也就是说，高度湍流时，压强降与流速的平方成正比，即高度湍流时阻力的平方定律。
（3）对实验数据进行必要的误差分析，评价—下数据和结果的误差，并分析其原因。
1）对于光滑管，经实验测定
λ=0.316Re0.25
此式为柏拉修斯（Blasius）式，试用的雷诺数范围为5000—100000.
序号
雷诺数1
光滑直管
公式计算
相对误差
Re
阻力系数λ
阻力系数λ

1
61851.22
0.023624
0.020038
0.1518
2
55666.1
0.023332
0.020573
0.1182
3
49274.81
0.024938
0.02121
0.1495
4
43502.03
0.024355
0.021881
0.1016
5
37316.9
0.025959
0.022736
0.1242
6
31131.78
0.027974
0.02379
0.1496
7
24740.49
0.029529
0.025196
0.1467
8
18349.2
0.03221
0.027151
0.1571
9
12370.24
0.047247
0.029964
0.3658
10
6391.29
0.044248
0.035342
0.2013

产生误差的原因分析：

1.U形管压差计的读数。由于其中的水银柱呈现震荡，读数时采用的是一个瞬时的压力差，造成一些偏差。
2. .实验过程中温度发生了变化，但是取了刚开始的温度作为起始条件。
3作为流体的水被一些灰尘杂质污染后使得密度和黏度发生改变。

5.7 思考题
（1）U 型压差计上装设的“平衡阀”有何作用？在什么情况下它是开着的，
在什么情况下它应该是关闭的？
平衡阀属三阀组的一个部件。三阀组由阀体、二个截止阀及一个平衡阀组成。
差压变送器投入运行时的操作程序： 首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。 差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

（2）为什么要将实验数据在对数坐标纸上标绘？
因为对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出的图可以清楚的反应出横纵坐标之间的关系曲线。

（3）涡轮流量计的测量原理是什么，在安装时应注意哪些问题？
涡轮转速和流量有正比例关系，只要测量转速，即可换算至流量。安装时应注意:(a).直管段要求：涡流流量计安装时轴线应与管道轴线同心，流向要一致。 流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5
