轨道工程施作业指导书.doc

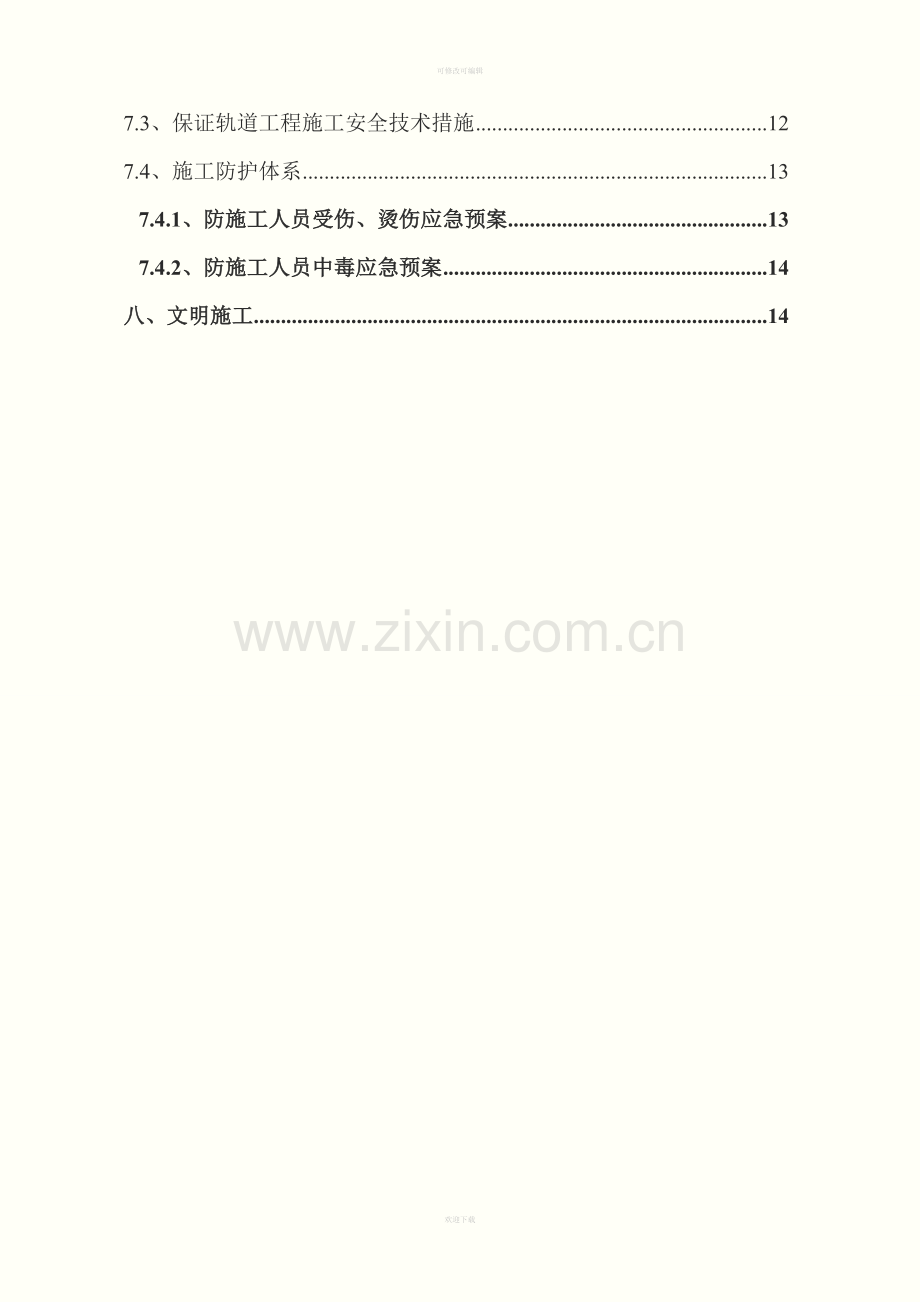

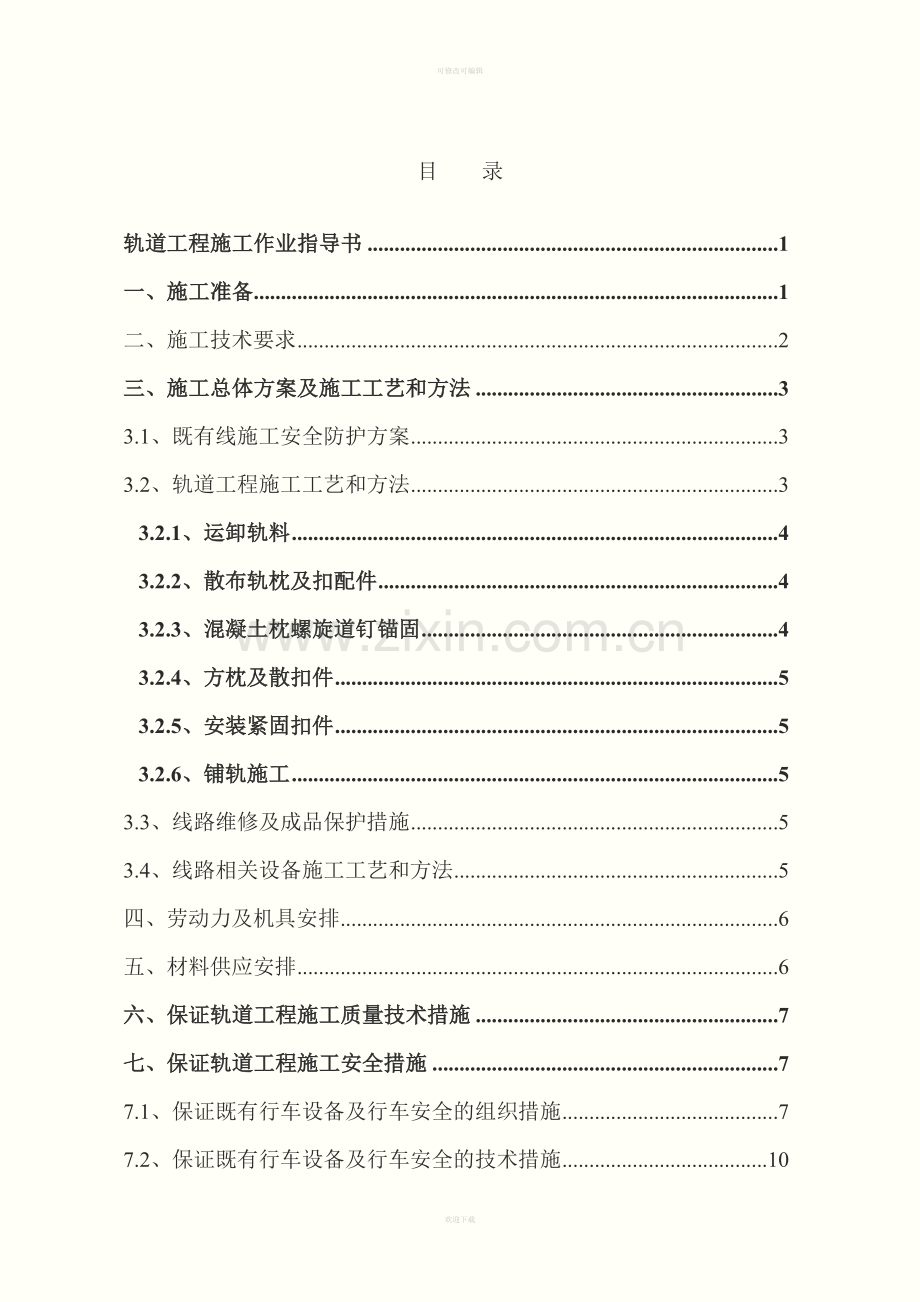

可修改可编辑目录轨道工程施工作业指导书1一、施工准备1二、施工技术要求2三、施工总体方案及施工工艺和方法33.1、既有线施工安全防护方案33.2、轨道工程施工工艺和方法33.2.1、运卸轨料43.2.2、散布轨枕及扣配件43.2.3、混凝土枕螺旋道钉锚固43.2.4、方枕及散扣件53.2.5、安装紧固扣件53.2.6、铺轨施工53.3、线路维修及成品保护措施53.4、线路相关设备施工工艺和方法5四、劳动力及机具安排6五、材料供应安排6六、保证轨道工程施工质量技术措施7七、保证轨道工程施工安全措施77.1、保证既有行车设备及行车安全的组织措施77.2、保证既有行车设备及行车安全的技术措施107.3、保证轨道工程施工安全技术措施127.4、施工防护体系137.4.1、防施工人员受伤、烫伤应急预案137.4.2、防施工人员中毒应急预案14八、文明施工14欢迎下载轨道工程施工作业指导书一、施工准备复核线下施工队伍移交的线下工程测量资料，如路基整修表、曲线表、坡度表、断链表、平交道口表、桥涵表、控制桩表以及水准点表等，并据此对其路基面、中线桩等进行现场复测,检查验收。根据核准的施工文件及资料，编制轨节铺设计划表，并按施工组织设计要求落实人工铺轨施工所需的人员、工具、机械设备，并调遣到位。做好配合人工铺轨施工的其他工作。然后下达人工铺轨作业指导书并由技术人员向现场施工人员进行技术交底。交底内容包括硫磺锚固的垂直度锚雇强度等质量要点、锚固时防止烫伤、防止中毒的安全注意事项等。道砟应按照规定进行建场检验、生产检验和出场检验。道砟出场前应检查建场检验证书、生产检验证书和产品合格证。线路上铺设的钢轨、轨枕及扣配件必须有产品出厂合格证，并应符合本线设计要求。无合格证或经检验不合格的轨道材料不得上线使用。不合格品退回道碴生产厂家。二、施工技术要求螺旋道钉锚固所用硫磺砂浆配制工艺必须符合铁路轨道施工及验收规范的规定，锚固后的螺旋道钉抗拨力不小于60KN。螺旋道钉与承轨槽面垂直，歪斜不得大于2，道钉中线与承轨槽面交点偏离预留孔中心不得大于2mm，道钉圆台底面应高出承轨槽面，但不得大于2mm。轨缝预留应符合铁路轨道施工及验收规范的规定。当轨温低于当地历史最高轨温时，不得有连续3个及以上的瞎缝。任何情况下，不得大于构造轨缝。轨缝实际平均值与检算平均值差2mm；接头错牙1mm；接头相错量直线40mm；曲线40mm加缩短轨缩短量的一半；轨距误差允许6mm、2mm；轨道中心与设计中线差28mm。各种扣配件应安装齐全，位置正确，扣件应涂油，拧紧扣件的力矩应为80120N.m，半径650mm曲线地段，紧固力矩不小于120N.m，轨距挡板、挡板座号码的配置符合规范要求。轨道大方向远视直线顺直、无硬弯、曲线圆顺、无反弯或鹅头，无反超高和三角坑。三、施工总体方案及施工工艺和方法本段铺轨工程采用人工配合小型机械分段进行。其工作程序为：铺碎石道床碾压铺枕铺轨铺碴整道线路配套相关设备。由于本段属于整个区间标段的一段，本次施工暂不考虑无缝线路的施工和线路的锁定，因为考虑一次性铺设无缝线路长轨运输及人工铺设的困难，采用短轨过渡，待整个区间线路铺设完毕后，统一进行长轨铺设和无缝线路的锁定。3.1、既有线施工安全防护方案严格按规定执行既有线施工程序，施工地点的安全防护，根据各施工情况，按照技规规定，在施工地段既有线旁设置防护绳或防护栅栏并设置警示标志。堆放物料、机具应满足建筑限界要求。穿越股道，应坚持一站、二看、三通过，严禁抢越股道，严禁在钢轨、枕木上或车下坐卧、乘凉、避雨、休息、扒车代步、钻车、走道心及枕木头。3.2、轨道工程施工工艺和方法螺旋道钉锚固散布轨枕摆齐轨枕散布钢轨及配件轨枕划印及方正上 枕上扣件、安装夹板、螺栓、垫圈拨正线路方向整 道3.2.1、运卸轨料道碴利用汽车运至施工地点，从D1K2+850处运入，倒车运至道碴铺设地点，轨枕及扣件利用人工配合吊车由汽车上将轨枕及扣件卸下，分类集中堆码。3.2.2、散布轨枕及扣配件利用汽车或四轮拖拉机把轨枕、扣配件运到施工现场，根据轨节表中注明的每节轨节的轨枕根数及所需的扣配件数量均匀散布，并按线路中线桩将轨枕方正。3.2.3、混凝土枕螺旋道钉锚固混凝土枕的螺旋道钉采用硫磺水泥砂浆锚固。锚固前通过试验确定水泥砂浆配合比，按选定的配合比称好各种材料，用铁锅熔制，先将砂子放入锅内，加热炒拌到100120，将水泥倒入，继续炒拌到130，最后加入硫磺和石蜡继续炒拌，使硫磺溶液拌后均匀，并由稀变稠呈液胶状蓝黑色液体，温度升高到160即可使用。锚固采用正锚锚固时，预留孔底部应堵塞紧密，严防漏浆，锚固浆从枕面注入孔内后，螺旋道钉应即下行上行旋转缓慢垂直插入定位。锚固浆入孔温度要大于130，一孔一次灌完，灌浆深度大于道钉插入孔内长度20mm,锚固浆顶面应与承轨槽面平，溢出的残渣凝固后应铲除整平。3.2.4、方枕及散扣件按照轨节表中所注明的轨枕间距，用粉笔在轨面上划出间距印，并用白油漆在轨腰上打上正式点位，然后用起道机顶起钢轨，将轨枕方正，放入轨下绝缘垫板，落下起道机，再将扣件按规定规格、数量散放在钢轨两侧轨枕上。3.2.5、安装紧固扣件上扣件前先细方轨枕、摆正轨下绝缘垫板，铲除承轨槽面余碴，然后将各种扣件依次放入承轨槽内，用小撬棍将扣件拨正落槽，最后用梅花扳手拧紧螺帽。3.2.6、铺轨施工利用既有线把钢轨卸至施工路段附近，人工用撬棍将钢轨由路肩拨移到轨枕承轨槽内，安装鱼尾板，螺栓及垫圈，并按规定力矩拧紧螺帽。3.3、线路维修及成品保护措施线路铺好后，按线路中线桩拨至设计位置、串碴捣固、消除硬弯、鹅头、三角坑和反超高现象。线路铺设好达到验收标准后，定期对线路进行巡视和检查，保证铺设线路的平顺。3.4、线路相关设备施工工艺和方法在线路前进方向左侧钢轨（曲线上为外股钢轨）的轨腰上用油漆标出轨枕点，预铺轨道连接后随即整道，方正轨枕，使轨枕垂直于线路中线和曲线的切线方向。线路标志和信号标志的式样要符合标准图和设计的要求，色泽鲜明醒目，图象端正清晰，埋设牢固，位置要符合现行有关规定和设计的要求。四、劳动力及机具安排由劳资部根据施工工期、计划及安排，组织劳动力，计划安排80人的轨道施工队伍施工。装载机2辆 30KW发电机3台电镐20台 液压捣固机10台起拨道机10台 对讲机5部 汽车3台五、材料供应安排由物资部根据技术部的提料，按施工工期、计划，及时提供施工所需的材料。道碴、钢轨、轨枕及扣件采用汽车运输至施工现场。道碴数量面碴3900m3，底碴2200m3。轨枕2.6m有挡肩轨枕（型）,3190根新型砼桥枕2150根（含20根梭头枕）。材料机具在不使用时，统一存放至现场设置的材料库，并派专人看护，防止材料丢失或出现机具侵入限界的现象。大型机械如汽车、装载机等临线作业时要派专人负责指挥。在营业线旁施工，若邻线来车，立即停止作业，人员和机具全部撤出行车限界以外。施工机械、作业人员以及作业人员使用的工具、物件和机械转动部分与电线、接触网等供电设备带电部分的距离不应小于2米。在既有线上施工时，使用的撬棍必须装有绝缘套；严禁将能导电的工具和物质同时接触轨道两侧的钢轨，或绝缘接头前后两根钢轨及轨距杆上，以免造成信号显示错误。涉及通信、信号的施工，由有关单位配合施工。在既有线附近运输材料和施工时，长大物体要水平放置，严禁竖起，保证行车和人身安全。六、保证轨道工程施工质量技术措施在路基、桥涵等轨下建筑物经全面检查达到标准后，进行铺碴作业。严把道床底碴和面碴质量关，道碴材料质量达到铁路碎石道碴的规定，本段正线道碴采用经试验合格的级碎石道碴。线路复测合格，外移桩测设完好，路基上卸碴均匀，铺设厚度及宽度控制标杆设置完好并通过复核，推土机平碴均匀，道碴铺设分层进行。路堤、路堑与桥梁连接地段，铺碴前检查路基填筑质量验收资料，合格后上碴，预铺道碴根据试验确定的次数进行碾压，碾压长度不小于30m。铺轨后整道作业统一安排，道床作业分层进行，捣固和稳定作业各不少于两次。路基与桥梁连接地段30m范围内加强捣固。七、保证轨道工程施工安全措施7.1、保证既有行车设备及行车安全的组织措施成立安全生产领导小组，加强组织领导，负责施工安全措施的落实。参加由甲方牵头组织的营业线安全施工领导小组，参与审定施工计划、施工过渡方案及安全措施，现场做好安全把关工作，协调解决施工中可能影响行车安全的问题。签订安全责任状，落实责任制。一是在开工前同路局有关单位部门签订安全协议，明确使用、养护和施工部门的责任；二是项目经理部同各施工队签订施工安全责任状，明确职责；三是施工队同工班、职工签订责任状，作业人员按照各自职责坚守工作岗位。对于不按施工程序、操作规程作业，危及行车安全的人和事，发现一起，处理一起，直至清理出施工现场、下岗待业，决不姑息迁就。加强对施工的组织领导，制定措施，狠抓落实。认真编制施工组织设计，严格按审定的方案、范围和批准的慢行计划组织施工。针对施工的特点，制定具体的措施。首先，工程开工前请铁路使用、维修等部门讲解施工安全注意事项、地上地下设施情况，并明确标志，写入施组，下达书面说明，重点部位设专人负责进行巡回检查。二是对各种电缆水管道等地下设施采取撒白灰、插小旗的方法明确标志，施工前进行交底。在交接班时间向职工进行讲解。三是在既有线旁拆除既有设施，请管理单位人员进行防护配合。四是对凡是影响安全的施工，均设专职防护人员，并建立由施工负责人为组长的防护体系。并悬挂警示牌，确保在施工区域内所有人员的人身安全。五是既有线侧施工设立限界杆并挂线严禁侵限。施工作业前向现场施工人员做营业线安全技术交底：在营业线进行机械施工时，不得侵入铁路建筑限界。为防止机械侵限，在靠近营业线一侧，设置标志明显的限界桩，并选择较宽阔的地形做机械转头或会车地点，以防止因地形过窄机械转头或交会时侵限。 翻斗汽车在营业线旁运行时，严禁将汽车翻斗升起。施工机械进入线路堑边坡上作业，在营业线上派安全防护员，以便一旦出现险情，立即进行险情处理。(此种为营业线施工作业班组具体的安全控制措施)翻越既有线时坚持一站、二看、三通过原则，各施工点按规定设置防护，保证过往列车安全及所有施工人员安全。安全防护员身着特殊颜色和标志的衣帽，携带对讲机和警哨，在规定距离处实施防护警戒。当邻线或施工地段来车时，由驻站联络员通过对讲机通知现场防护员，现场防护员用警哨或高音喇叭通知现场施工人员撤离至安全地段。对参加施工的人员进行严格的体检，开工前对全体职工进行安全教育，提高安全意识，确保人身安全，杜绝身体条件不合格者上岗作业。在营业线旁施工，若邻线来车，立即停止作业，人员和机具全部撤出行车限界以外。做好施工范围内的安全保卫工作。施工人员不得在轨道上行走，若在两旁路肩行走时，携带工具不得侵入限界；横过车站股道或通过无人看守道口时，“一停、二看、三通过”；不得在车底避雨乘凉，不得从车底下钻过或递送工具；列车开动时严禁抓车、爬车、跳车；冬季施工不得戴无孔遮耳防寒帽。对于劳务分包队伍人员，人员进场后，由项目部安全总监组织人员进行营业线安全培训后方能上岗。并和劳务队伍签订安全管理协议书，明确安全管理的职责范围。每一班组中，领工员或技术指导、民工带班分别为项目部和劳务队伍的安全负责人。严格执行行车安全监督制度。严格执行安全质量监察人员发出的各项指令，立即纠正违章作业、安全措施不落实、质量不合格及其他施工安全隐患。严格执行既有线施工方案申报制度。对影响既有线行车安全和行车设备安全的施工组织方案和安全措施经甲方审核批准后再施工。施工前按规定把施工项目、里程、起止时间、封闭或限速条件向工务部门申报，审批后按规定及时递交调度所，由调度所下达调度命令后施工。未经申报批准的项目决不擅自施工，申报批准的项目决不擅自扩大施工范围。项目经理部会同管理单位进行定期安全检查，防患于未然。项目经理部每月进行一次集中检查，施工队每旬进行一次安全检查，每日对既有线防护进行检查。对发现的问题和存在的隐患及时发出整改通知书，限期改正。重点部位未设防护的责令停工，采取措施并检查合格后再施工。对于事故苗头按“三不放过”的原则，认真分析、查找原因、吸取教训。施工中实行干部盯岗制度。施工时，施工安全负责人、防护、监督、把关人员到位，关键岗位（负责人、防护员、安全员）到位。安全负责人在开始作业前认真检查施工组织和安全措施落实情况，严格按既有线施工安全、施工组织和作业程序标准作业，有关规定，不随意扩大施工范围，不擅自降低列车限速。7.2、保证既有行车设备及行车安全的技术措施在既有线上施工，严格按照铁办发2007186号铁路营业线施工安全管理的规定的要求、铁道部现行的铁路技术管理规程、铁路行车线上施工技术安全规则及设计文件的各项要求施工，任何情况下不擅自变更设计内容或简化施工工序，切实把确保行车安全放在首位。施工前与甲方签订安全责任状，并严格执行。施工前与路局设备管理、行车组织单位分别签订施工配合协议、安全协议书，明确双方的责任和义务、施工责任地段和期限、安全防范内容和措施、结合部安全分工、安全监督（配合）费等。在具体工程开工前向运营单位提出核查要求，协助产权单位对施工范围内的既有行车设备进行核查，对防护范围内的管线设施制定可靠的具体防护措施。对所有影响既有线行车安全的各种施工实行调度报告登记制度。在车站派驻联络员建立联系网络，沟通同铁路部门的联系。项目经理部建立同铁路部门和工务、电务等部门人员的电话联系网络，并定期沟通情况、征求意见。各施工队除加入以上网络外，同车站有关人员建立联系，取得支持和指导。参加既有线施工的员工由技术熟练，善于管理的职工带领，劳务工上岗前先进行培训，经考试合格后持证上岗。劳务工不担任与行车有关的防护员、驻站联络员等工作。施工负责人、安全员、防护员、驻站联络员等工作选派责任心强的职工担任，请路局运营部门组织培训、考试合格后持证上岗。施工前做好充分准备，向设备管理单位明确通报施工范围、时间和内容，特别是影响行车安全的工程和隐蔽工程。施工中严格执行技术标准、作业标准和工艺流程及各项安全规章，施工负责人统一指挥，严格按批准的施工计划组织施工，随时掌握施工进度和质量，严禁准备作业超标准、超范围和封连各种电气设备接点，杜绝违章蛮干，经常与防护员联系，以确保施工安全。施工完成后，进行彻底检查和试验，达到放行列车条件并经设备管理单位签认后，申请开通线路。施工中确保既有线排洪系统、防护设备有效，施工弃碴不堵塞桥涵或水沟以免影响排洪。对严密监视施工的重点部位，实行值班看守制度。一旦施工地段发生危及行车安全的情况，立即向车站报告，并遵照“宁断道，不翻车”的原则，按技规规定设置防护，同时迅速组织抢险。7.3、保证轨道工程施工安全技术措施涉及既有线设备安全使用地段，与运营维修单位签订安全施工协议，明确双方责任，并报甲方，据以督促核备。铺轨所需的动力设备、机械安装、运输线路及道路符合安全要求，配电设备，动力输电线路符合标准，枕木及钢轨堆放整齐，避免侵入限界。吊车起重作业，认真贯彻“十不吊”、“七禁止”原则，操作人员持证上岗，专人指挥，同时在作业区域范围内挂标牌，做到闲杂人员不进入，并实行干部值班制度，确保安全。起道作业不大起大落和单股起道，保证线路基本平顺，区间人工铺轨作业段按规定设置施工作业标志，设专人防护，保证各种机具不侵入限界。轨料运输做到轻拿轻放，钢轨翻面用翻轨器，如用撬棍翻面由熟练施工人员操作；采用滑行方法卸轨时，滑行轨做到安放稳固，坡度适当，每卸下一根钢轨，及时搬开，以免互相碰撞，弹跳伤人；钢轨抬运统一指挥，动作一致。人工铺设轨道，配件在未上轨前不放在轨枕上以免钢轨就位时砸飞配件或翻倒钢轨伤人；桥上散布轨料，遵守高空作业要求；安装接头螺栓时，不用手摸探螺栓孔眼；混凝土轨枕现场硫磺锚固时，专人操作，并做好防毒防烫措施。7.4、施工防护体系建立由施工负责人为组长的施工防护体系，防护员经培训后持证上岗，建立并落实施工负责人和安全检查员监控、防护组长互控制度。安全检查员、防护员等特殊工种人员和工班长由身体素质好、责任心强并经过培训考试合格的员工担任。溶制硫磺锚固材料时，应戴好防护用品手套、目镜、口罩等，火源要设在离开钢轨5以外的下风方向，但人员应站在上风头操作。溶制时应按比例先放沙子、水泥，后放硫磺、石蜡，当熔化成浆糊状时，不准再填入硫磺，以免起火。向轨枕孔内灌注溶液时，应使用专用器具，要端稳、灌准、适量，防止溅洒烫伤。7.4.1、防施工人员受伤、烫伤应急预案1、施工前，安全负责人邓泽瑾要对全体参加施工的职民工进行记名式安全教育，讲清安全注意事项，杜绝安全事故。2、施工前，项目部在项目部设置临时医疗点，并聘请专业医疗人员保证随叫随到。3、施工中，一旦发生施工人员受伤，现场人员应立即通知应急小组，并用对讲机通知项目部医护人员。4、在医护人员赶到前，应急小组应对受伤人员进行急救。5、对受伤较重的，后勤负责人应立即和医院联系急救事宜，并安排项目部车把伤员送往医院。7.4.2、防施工人员中毒应急预案1、施工前，安全负责人邓泽瑾要对全体参加施工的职民工进行记名式安全教育，讲清安全注意事项，杜绝安全事故。2、硫磺锚固时，应戴好防护用品手套、目镜、口罩等，火源要设在离开钢轨5以外的下风方向，人员应站在上风头操作。3、一旦发生人员中毒事件，后勤负责人应立即和医院联系急救事宜，并安排项目部车把伤员送往医院。八、文明施工结合本工程实际情况，项目部负责人明确分工，落实文明施工现场责任区，制定相关规章制度，确保文明施工现场管理有章可循。施工人员上岗着装整齐，配戴与所从事施工范围相一致的施工证。既有线沿线各工点，施工的材料堆放做到散材成方、型材成垛，并标明标识，完工后及时清理场地，做到工完料净，不给周围环境遗留工程垃圾。 . .
