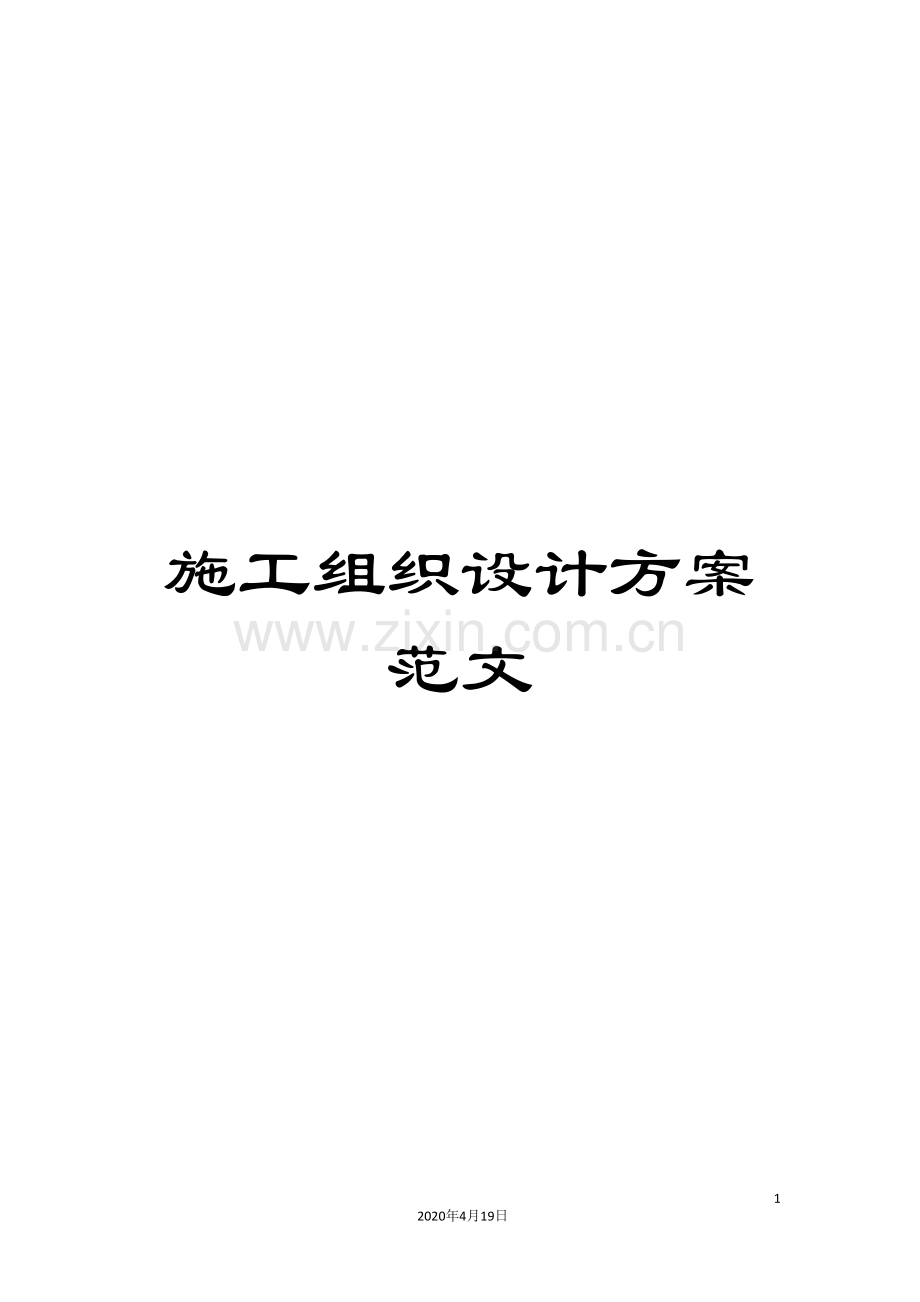

施工组织设计方案范文模板.doc_第1页
第1页 / 共104页

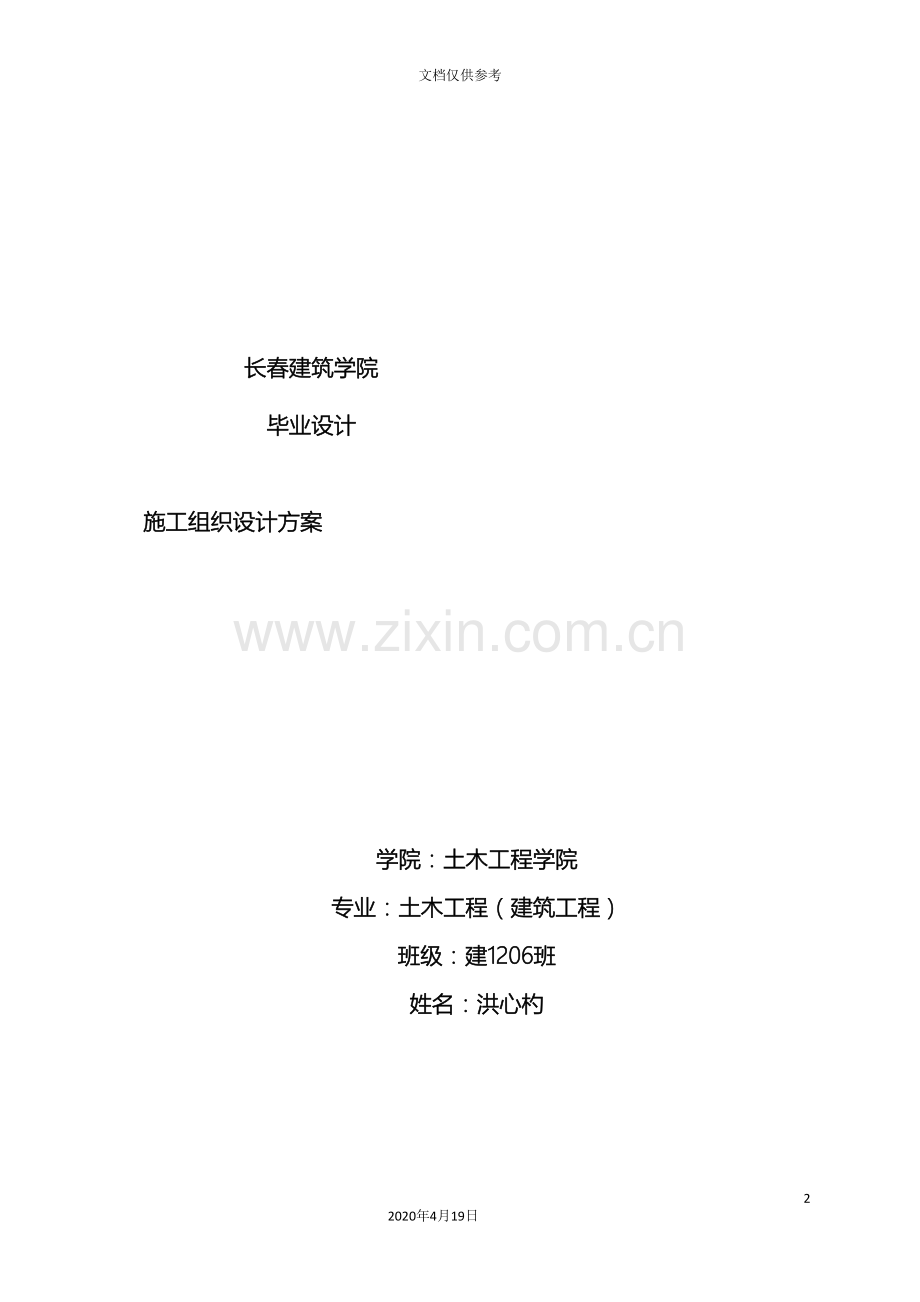

施工组织设计方案范文模板.doc_第2页
第2页 / 共104页
施工组织设计方案范文模板.doc_第3页
第3页 / 共104页
施工组织设计方案范文模板.doc_第4页
第4页 / 共104页
施工组织设计方案范文模板.doc_第5页
第5页 / 共104页
点击查看更多>>
资源描述

1、施工组织设计方案范文1042020年4月19日文档仅供参考长春建筑学院毕业设计施工组织设计方案学院:土木工程学院专业:土木工程(建筑工程)班级:建1206班姓名:洪心杓第一章 编制说明第一节 编制说明对承建本工程,我公司具有极大的热忱,对与建设单位的合作充满诚挚的意愿。我公司组织有关人员认真阅读图纸,详细了解现场情况,编制了本施工组织设计。本施工组织设计编制时对工期、质量目标、管理机构设置与劳动组织、施工进度汁划控制、机械设备、主要技术方案、安全、文明施工、环保、季节性施工、总包管理等诸多素尽可能做到充分考虑,突出其科学性、适朋性及针对性。在工程实施之前还要编制详细的实施性施工组织设计或施工方

2、案、措施及作业指导书,指导工程施工,确保在120天工期内完成工程的全部施工内容,其中,外墙工期控制在日历天内全部完成。并使本工程质量达到合格标准,力争创市样板工程,我们承诺:我们会克服一切困难,发扬我公司的优良传统,全力以赴,配备一流的人员班子、一流技术、一流材抖、一流的施工机具和超常的价格,以雄厚的企业整体实力为依托、精良的技术装备和丰富的管理经验为后盾,根据提供的资料进一步优化施工方案,以先进科学施工管理技术,更加合理地调动各种资源,保证以优良的质量、快捷的工棚、优良的施工管理水平和优良的服务,按时交付令业主满意的工程。第二节 编制依据1、设计施工图纸;2、建筑工程施工质量验收统一标准GB

3、50300- 3、建筑地基基础工程施工质量验收规范GB50202- 4、建筑地基基础设计规范GB50007- 5、桩基质量检测技术规程SJG09-996、吉林省建筑地基基础设计规范DBJ15-31- 7、建筑桩基技术规范JGJ94-948、混凝土结构工程施工质量验收规范GB50204- 9、砌体工程施工质量验收规范GB50203- 10、木结构工程施工质量验收规范GB50206- 11、屋面工程施工质量验收规范GB50207- 12、地下防水工程施工质量验收规范GB50208- 13、建筑地面工程施工质量验收规范GB50209- 14、建筑装饰装修工程施工质量验收规范GB50210- 15、建

4、筑工程施工测量规范16、建筑工程脚手架搭设规范17、国家现行施工规范规定第二章 工程概况第一节 工程概述工程名称:长春市聚富国际办公楼设计建设地点:具体位置详见总平面图建设单位:XXX建筑公司设计单位:XXX设计院使用功能:办公楼该建筑物为综合性多层写字楼,用于某集团所属各单位的行政办公,管理及商品贸易等项目业务,业务活动包括内部办公和大量的接待其它联合单位的人员来访。同时也包括一定范围内的国际商业贸易活动。该写字楼拟由建筑开发经营公司统一投资建设,建成后以分层或分区出售或出租的方式提供给各使用单位。 本工程建筑类耐火等级为:耐火等级为二级。主要结构类型为:框架结构类型。第二节 工程特征 建筑

5、部分长春聚富国际办公楼建筑防水1、屋面防水:防水层次:二道设防(一刚一柔);防水卷材或防水涂料再加一层细石砼防水层。设防要求:按倒置式屋面做法(防水层在下,保温隔热层在上)所有防水涂料的四周均卷至屋面泛水高度(约300)。屋面竖井、女儿墙阴阳转角处应附加一层防水涂料;穿屋面板管道或泛水以上外墙穿管,待安装完后应用细石砼封严;管根周围应嵌填防水胶,与防水层闭合。3、卫生间:涂高分子防水涂膜2MM厚墙根部加200高C20混凝土基带,凡管道穿越房间须预埋套管,高出地面30;预留洞边做混凝土坎边、严密防水、防渗漏。4、外墙防水:聚合物防水基防水涂料,聚合物水泥砂浆。设防要求:加气混凝土砌块外墙门窗洞口

6、周边200mm范围内应用实心砌体或者C20混凝土细石砼填实,外墙不同材料交接处找平层中附加金属网,网眼12*12,找平层的强度等级要求不应低于M7.5,与墙体基面的抗拉粘结强度不低于0.4Mpa,外墙变形缝必须做防水处理。一、 墙体构造1、 外墙:采用190厚陶粒混凝土砌块,外20厚1:2.5水泥砂浆找平层,5厚黏板粘剂粘结层,再贴120厚EPS保温板,20厚抹面胶浆上贴玻纤网, 1.0厚抹面胶浆外刷外墙涂料内墙采用190厚陶粒混凝土砌块(标注200),用M5混合砂浆砌筑,砌筑时按吉J97-150,详见结施;2、 内墙:采用200陶粒混凝土砌块,Mb5专用配套水泥砂浆砌筑;3、 凡不同墙体材料

7、交接处加铺一层金属网,网宽300mm;4、 砼空心砌块施工技术要求:须遵照加气砼砌块建筑构造(03J104)严格执行;5、 凡墙上预留或凿的孔洞,安装完毕后须用C20细石砼填实,然后再做粉刷饰面层。二、 楼地面做法1、 15层楼面:分别有:水泥砂浆、贴地砖;2、 屋面:分别有:级防水有隔热层(可上人);无隔热层(不上人屋面;三、外墙面做法:面砖墙面;四、顶棚做法:分别有铝合金微孔板、乳胶漆、大白浆。 结构部分:招待所及二层商业基础采用500静压预制混凝土管桩,已由专业施工单位施工。 建筑防火设计:、建筑防火等级:耐火等级为二级。2、防火分区:防火分区之间用防火墙分隔,并采用乙级防火门。本设计包

8、括火灾自动报警系统,应急广播系统、消防专用电话系统、有线电视系统、电话系统。第三章 施工部署第一节 施工指导思想与组织机构本工程是xx分区兴建的,由于工程本身工期较短,我公司将以一流的管理、一流的技术、一流的施工去实现我们予以业主的承诺,全力实现如下施工目标:一、 工程的总体目标:1、工程质量:合格并创市优良工程;2、工程进度:严格按业主规定的工期,保证工程20xx年x月xx日竣工交付使用。3、安全生产:防止重伤,杜绝死亡,达到无重大伤亡事故,无重大机械事故,无食物中毒事故等“四无要求”。按建设部颁布的:“一标三规范”达标。4、文明施工:努力做好规范管理,场容、场貌创一流水平,达到深圳市市级示

9、范安全文明工地标准。5、组织管理:按项目管理的要求,组织各专业工种的平衡,交叉流水作业,经过有效的协调指挥,使整个项目自始至终,保持最优化组合和最佳工效。二、 组织管理机构及部门人员职责的说明:由于本工程工期紧迫、工种穿插复杂、统一协调管理难度大,对材料需球量大对施工的组织管理及计划水平提出了很高的要求,必须组织一个强有力的管理机构,派精兵强将及各个专业的精英分子组成最强的阵容到该工程中去实施管理与施工,确保工程优质、高效地按期完成任务。投标人将从管理人员、施工机构、物资保证,施工技术管理等方面给予最充分的保证。施工组织上形成求真务实、团结协作的一体化管理网络体系。第二节 工程施工的特点、重点

10、、难点特点:施工场地较少、周边环境复杂,建筑使用功能较多,弱电系统齐全。重点:基础工程、一层高支模、防水工程;本工程的施工重点和难点:由于工程工期紧、技术复杂、专业工种穿插多、系统专业齐全、施工难度大,根据要求,本工程计划总体工期控制为150天,在上述时间内必须完成专业项目多、数量大的工程内容,我司根据本工程特点拟定施工重点如下:一、基础工程:本工程由于基础类型较为复杂,因此采用穿插施工。二、防水工程:防水工程的重点内容为:1)、防水主材及其辅材的优选,保证其完全满足该特殊工程和设计以及规范的要求;2)、防水做法及防水节点设计必须科学合理,对防水施工的质量必须进行严格管理和控制;3)、对防水层

11、的保护以及地面以下土方回填要确保防水层的安全可靠性;4)、防水工程要刚柔结合,针对这一特殊工程,无论是刚性防水还是柔性防水,其防水等级均要有足够的安全富裕度;5)、对结构施工缝、结构断面变化的地方以及阴阳角等特殊部位必须采取特殊的、最为安全稳妥的防水做法;6)、屋面防水重点要处理好接缝处的防水处理以及防水材料和防水层施工的质量控制。7)、一般认为:屋面设计有一定的坡度和泛水系统,自身排水性好,因而不会发生渗漏,但事实上屋面的渗漏现象相当普遍,其原因主要为:混凝土屋面板本身易产生裂缝,细石混凝土防水层伸缩性小,对地基不均匀沉降、构件微小变形、房屋受振动和温差等极为敏感,极易引起屋面开裂渗漏;防水

12、层的设计、施工、原材料质量及工程管理是主要影响因素。因此,对于屋面防水,结构本身自防水能力是防水的根本,易渗漏细部节点处的防水处理及排水坡度控制是施工技术的关键,在施工过程中应重点抓好这两项工作。 对屋面应特别重视细部节点防水方案,施工中严格按操作程序及设计要求精心施工,注意局部防水措施,如找平层与细部节点的质量控制,注意隔离层、保护层等施工的规范性,以避免渗漏现象: a天沟、檐沟、落水口部位:注意控制天沟排水坡度,避免形成积水而渗漏;在落水口处附加防水补强层,注意预留坡度与增强层卷材的高差,避免形成倒坡积水。 b如屋面留有施工缝,在施工时注意留缝位置,严格按规范进行施工,否则会因变形不一致等

13、而导致裂缝的产生,并在防水施工中予以重点处理。为了保证施工质量,屋面防水应由有经验丰富的专业防水施工队伍承担。三、总承包管理及与各专业分包商的配合作为工程施工的承建单位,必须靠一流的综合实力、一流的策划与运作、一流的管理与协调、一流的技术与设备、一流的承诺与服务,才能优质高效完成该工程,实现工程项目的综合目标。施工管理的重点内容为:1)、积极主动地为业主的服务,有效协调工程各方的工作关系;2)、对工程图纸的二次深化设计和加工、施工详图设计以及对设计工作的全面、有效地协调。3)、;对设备、材料的选型、定货、加工制造与监控,对设备材料的质量标准和档次的严格界定和把关。4)、对工程质量的严格、有效地

14、控制、确保工程实现过程精品;5)、在施工和管理方面大力采用先进的科学技术和运用计算机技术;6)、对工程实施阶段进行科学合理的计划、安排和有效策划、组织与协调,确保关键线路和主导工期。7)、对各专业的严格控制、管理、协调以及各专业分包商相互之间的密切配合;第三节 主要施工方案的选定1)、基坑工程施工的现场采用潜水泵排水系统;2)、模板以胶合板木模,模板主要采用井架进行运输。3)、模板的支撑架采用钢管扣件式脚手架,脚手架钢管顶部支撑方木的部位采用定制专用撑头,以防扣件滑动造成塌模的危险。4)、钢筋现场制作安装,并对注明轴心受拉及小偏心受拉的构件,纵向筋不得采用绑扎接头;当直径28时,应采用机械连接

15、,当直径=25时,宜采用机械连接接头。5)、砼采用商品砼,砼浇筑以泵送为主,塔吊输送为辅,输送泵主要用于浇筑基础、底板柱、梁板等主要构件,塔吊除协助浇筑上述构件。6)、外架采用采用双管扣件式落地脚手架搭设外架。脚手架形式:脚手架全部采用483.5的钢管搭设,铺毛竹脚手板,外侧悬挂绿色密目安全网。 1架构尺寸设计 立杆纵距1.5米,立杆排距1.0米,步距1.8米。小横杆间距0.9米,大横杆间距1.8米,内排立杆距墙0.25米。 小横杆里端距墙0.2米。 2连墙点的设置 采用“软拉硬撑”方式:预埋6钢筋与结构连接,并用方木顶撑在钢管与结构之间。在每一结构楼层板面,沿水平方向每隔四跨即6米,在楼板外

16、侧梁、墙中预埋6钢筋,再用方木顶撑在脚手架内排钢管与结构墙上。如下图示: 连墙杆要上下左右对齐设置。 脚手架的上部未设置连墙点的自由高度不得大于6m。 3整体性拉结杆件的设置 沿脚手架两端和转角处起设置剪刀撑。每7-9根立杆设一道,且每片架子不少于三道。剪刀撑沿架高连续布置,在相邻两排剪刀撑之间,每隔10-15m高加设一组剪刀撑。剪刀撑的斜杆与水平面的交角必须控制在45-60度之间,剪刀撑的斜杆两端作旋转扣件与脚手架的立杆或大横杆扣紧外,在其中间应增加2-4个扣结点。 在脚手架立杆底端之上100-300mm处一律遍设纵向和横向扫地杆,并与立杆连接牢固。 4杆件连接构造要求 左右相邻立杆和上下相

17、邻平杆的接头应相互错开并置于不同的构架框格内。如下图示: 4杆件连接构造要求 左右相邻立杆和上下相邻平杆的接头应相互错开并置于不同的构架框格内。如下图示: 同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。相邻步架的大横杆应错开布置在立杆的里侧和外侧,以减少立杆偏心受载情况。 小横杆应贴近立杆布置,搭于大横杆之上并用直角扣件扣紧。在任何情况下,均不得拆除作为基本结构杆件的小横杆。 钢管之间应采用对接扣件连接,如采用搭接,其搭接长度不得小于800mm。 6.7.4 外脚手架防护及搭设 1安全防护 脚手架外侧面采用密眼绿色安全网全封闭。安全网在国家定点生产厂购买,并索取合

18、格证。进场后,经项目部安全员、材料员验收合格后方可投入使用。 外脚手架在操作层满铺脚手板,其下每两层设一道隔离层,满铺竹笆。 每次暴风雨来临前,必须对脚手架进行加固;暴风雨过后,要对脚手架进行检查、观测。若有异常应及时进行矫正或加固。 在二层及四层四周设悬挑水平安全栏板一道,以防施工楼层的杂物坠落伤人。安全栏板外悬挑出4米,采用钢管与外排脚手架拉接,安全栏板采用毛竹满铺。 2脚手架的搭设 (1)作业程序 放置纵向扫地杆自角部起依次向两边竖立底立杆,底端与纵向扫地杆扣接固定后,装设横向扫地杆也与立杆固定,每边竖起3-4根立杆后,随即装设第一步纵向平杆和横向平杆,校正立杆垂直和平杆水平,使其符合要

19、求后,拧紧扣件。形成构架的起始段按上述要求依次向前延伸搭设,直至第一步架交圈完成。交圈后,再全面检查一遍构架质量设置连墙件按第一步架的作业程序和要求搭设第二步,依次类推随搭设进度及时装设连墙件和剪刀撑装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护,挂安全网。 (2)搭设时注意事项 底立杆按立杆接长要求选择不同长度的钢管交错设置,至少应有两种适合的不同长度的钢管作立杆。在设置第一排连墙件前,应约每隔6跨设一抛撑,以确保架子稳定。 一定要采取先搭设起始段而后向前延伸的方式。如两组作业,可分别从相对角开始搭设。 连墙件和剪刀撑应及时设置,不得滞后超过2步。 杆件端部伸出扣件之外的长度不得

20、小100mm。 剪刀撑的斜杆与基本构架结构杆件之间至少有3道连接,其中,斜杆的对接或搭接接头部位至少有1道连接。 周边脚手架的纵向平杆必须在角部交圈并与立杆连接固定。 作业层的栏杆的挡脚板一般应设在立杆的内侧。栏杆接长也应符合对接或搭接的相应规定。 脚手架必须随施工楼层的增加同步搭设,搭设高度应超过施工作业面不少于 mm。 (3)搭设的质量要求 扣件及钢管的质量必须符合规范的有关要求。 立杆垂直度最后验收允许偏差100mm,搭设中检查时按每2米高允许偏差7mm。 间距:步距偏差允许20mm,立杆纵距偏差允许50mm,立杆排距偏差允许20mm。 大横杆的高差:一根杆的两端允许20mm,在每一个立

21、杆纵距内允许10mm,每片脚手架总长度允许偏差50mm。 6.7.6 外脚手架搭设安全事项 1搭设工人必须具备特种工上岗证并经考核合格后方可上岗操作。上岗时必须系安全带,戴安全帽。严禁穿带钉易滑鞋上岗作业。 2严禁酒后及六级上大风、雷雨天上架作业。 3作业时,必须具备工具袋,严禁向下乱抛杂物。 4注意随时检查架体及卸荷节点情况,发现问题及时上报、处理。 5注意清理架上无用的杂物,减轻架上的荷载。 6及时与结构拉结,以确保搭设过程安全。7扣件要拧紧。有变形的钢管和不合格的扣件不能使用。8随时校正杆件垂直和水平偏差,避免偏差过大。7)、垂直运输机械主要采用两台井架。第四节 施工总工序安排工程总目标

22、与阶段目标详见进度计划安排。第五节 施工现场设施布置1)、临时设施的布置:根据本项目的规模,管理机构、各专业工种所需的生产工人,在建筑物附近搭建临时生活区及项目部办公室、会议室,厨厕、浴房; 2)、机械设备的布置:A、提升井架布置:井架基础构造大样如下图所示:安装与拆除:1、安装前的准备工作:按总平面图的要求布置将井架的底座和予埋螺栓同时浇注在基础内,同时检查底座的四角标高是否一致。2、安装及注意事项:首先安装井架底盘的立杆构件横杆构件立杆构件(重复进行)横梁钢丝绳。其次:安装卷扬机及电气部分;最后空载和运载的调试。 注意事项:分次到位;安装需用经纬仪随时检查井架的垂直度;井架因现场实际情况采

23、用预埋铁(铁件M5厚200*200)用4.8钢管4根加固附梁柱,裙楼部位只需在15米处加固一道;安装时架子工务必注意安全,拿稳构件,系好安全带,搭设的临时挑板必须稳当,上下作业架子工错开站位,不得抛扔物件,严禁高空坠物;井架除出料方向和卷扬机视线方向均满挂密目式安全网;卷扬机操作室要用枋木、七夹板搭设双层防护棚以防高空坠物;卷扬机底座要预埋螺栓固定,并用钢丝绳在底座后方固定。拆除:拆除与安装工作相反:即“先装的后拆、后装的先拆”。各机械布置详见施工平面布置图。 第四章 施工准备施工准备工作是建筑工程施工组织和管理的重要内容,是土建施工和设备安装顺利进行的重要保证。认真细致地做好施工准备工作、做

24、好规划,对施工中可能出现的问题采取预防措施,增加应变能力,可有效地避免施工中存在的风险,减少风险损失,对于充分发挥人的积极因素,合理组织人力、物力,加快施工进度,提高工程质量,降低工程成本都起着十分重要的作用。第一节 施工现场准备一、施工动员本公司将利用2至3天的时间进行施工前全面开工动员。动员工作的主要内容:1.介绍工程基本情况和工程意义;2.讲述工程施工特点,施工方法及注意事项;3.强化安全意识、质量意识和环保意识;经过以上动员工作,做到:(1)施工动员普及率达90%以上;(2)施工人员了解工程基本概况,清楚施工特点及注意事项,做到心中有数;(3)提高思想认识,振奋工作精神,以饱满的热情、

25、高昂的士气迎接上场。二、现场准备1.根据给定基准点坐标和高程,进行施工场地的控制测量,设置场区控制测量标桩。2.现场“三通一平”已经完成,还需设置足够数量的消防栓。3.按照施工平面图建造各项临时设施:地面排水沟,车辆冲洗池、临时道路、为正式开工准备好工地用房等。4.做好水、电管线的架设、安排、布置。5.做好季节性施工准备,认真落实,雨季、夏季施工措施。6.做好分包或劳务安排工作。对于需分包的分项工程提前拟定须协调的工作,提前进行制作加工并做好配合施工的准备。第二节 人员、物资、机械设备准备及进场计划一、材料、机械的准备1.做好材料加工和订货工作,组织建筑材料,构配件制品进场,并按规定地点和方式

26、储存或堆放。特殊材料、物件相应作特殊处理。2.做好施工机具租赁或订购工作。3.根据施工平面图要求组织施工机械、设备和工具进场,按规定地点和方式存放或安装,并应进行相应的保养和试运转等项工作。施工中拟投入的大型施工机械包括塔吊1台,井架4台,搅拌机(用于搅拌砂浆)2台,砼输送泵2,另设一台备用泵。4.维护操作人员:维护操作人员已落实。砼输送泵每台配1人,施工井架每台司机2人,有上岗证。二、机械设备维护保养制度:1.设备维护保养实施方法和要求:(1)设备例行保养由设备所在单位组织,由设备操作人员实施完成。(2)设备例行保养作业在班前班后实施。(3)设备例行保养作业项目以清洁、检查为主。各类机械设备

27、例行保养要求详见该机械设备保养规程规定。(4)例行保养作业完成后,设备操作人员应将作业实施情况填写在机械设备例行保养记录卡上进行记录。(5)设备定期保养由设备所在单位组织,由设备操作人员会同修理人员共同实施完成。(6)各类设备定期保养应严格按该机械设备保养规程规定的时间(或完成作业量)按期进行。(7)设备需进行定期保养时,设备操作人员应提前12天报本单位机械管理人员。(8)机械管理人员根据设备定期保养规程的规定,结合该设备的技术状况,组织机械操作人员和有关修理人员具体实施定期保养作业。(9)作业人员应按设备定期保养规程规定的项目逐项进行。(10)作业完成后,由机械管理人员组织修理人员及设备操作

28、人员进行设备运转实验,检查保养作业是否达到质量要求,经检验达不到质量要求的应重新进行。(11)经检验保养作业达到质量要求后,操作人员应将定期保养类别、保养时间、参加作业人员等在机械设备定期保养记录卡上进行记录。2.机械设备维护保养规程包括以下内容:(1) 运输车辆维护保养规程(2)砼输送泵维护保养规程(3) 钢筋加工机械维护保养规程三、人员、物资、机械设备进场人员及物资设备的进场,总布置原则是根据工程施工实际进度需要和监理工程师要求,分期分批进入现场,并依据情况变化随时调整。我公司按进度计划分批调遣队伍进场,人员及机械设备从意公司各项目工点调入。在签订合同协议后3天内,10人的先遣队伍和部分物

29、资机械从进驻现场,做前期准备工作,然后再组织30人的队伍和主要机械设备进场,建好项目经理部和各施工队生产、生活用房及临建工程设施。最后所有的施工人员、机械设备严格按照施工总进度计划安排要求分批按期到位,配套建好临时工程,储备好物资材料。第三节 技术准备施工人员进驻现场后即开始进行技术准备工作。技术准备工作可分为内业技术准备和外业技术准备。一、内业技术准备主要包括 (1)认真阅读、审核施工图纸和施工规范、编写审核报告;(2)进行临时工程设施建设的具体设计;(3)编写实施性的施工组织设计;(4)编写各种针对性的施工措施;(5)结合工程施工特点,编写技术管理办法和实施细则;(6)备齐必要的参考资料;

30、(7)据合同条款、技术规范的规定与要求,对各种临时设施符合性数据进行采集;(8)据招标合同文件要求,提供给业主或监理工程师的其它资料。二、外业技术准备主要包括 (1)现场详细调查与地质勘探;(2)现场测量控制桩交接埋设与复测;(3)各类工程材料的调查与合格性测试分析并编写试验报告;(4)各种仪器设备的调查与合格性测试分析并编写试验报告;(5)施工作业中所涉及的各种外部技术数据。技术准备按时间进程分前、中、后三个阶段,前期是基础,中期是强化,后期是完善。技术准备工作坚决做到:准备项目齐全,执行标准正确,内容完善齐备,超前计划布局,及时指导交底,重在检查落实。三、测量准备主要包括1、根据本工程的特

31、点和招标文件要求,在现场配置测量组和试验人员,以满足施工的需要。2、测量组由测量工程师、测量工等6人组成,配置的测量仪器见主要施工设备表。3、现场配备有砼坍落度测试筒、电炉及炒锅(用于测砂、石含水率)、磅称、靠尺、塞尺、方尺等各种质检工具,另外本公司有中心试验室,可进行现场砼试块、钢筋、水泥复检等各项检验、试验工作。现场及中心试验室各项仪器设备详见施工设备表。4、先遣人员和设备进场后3天内,完成复测工作,将复测资料报监理工程师核批;中心试验室按技术规范或监理工程师的要求进行原材料取样试验及选定配合比等工作。第四节 创立良好的外部施工环境条件本公司一向注重社会公共关系,把同当地民众和睦友好相处当

32、成一件大事来抓,在创立优良工程的同时,树立良好的企业形象,把自身的经济效益与社会效益结合起来,真正做到“六个一”,即干一项工程,出一项精品;铸一块金牌,留一片美声;占一席市场,交一方朋友。具体须抓好以下几个方面:(1)自觉遵守与维护当地政府的有关条例、规定,规范行为、遵章守纪;(2)听取周围民众的意见,维护群众利益,在发生矛盾的时间,要耐心解释,妥善解决;(3)同有关行政单位、公益企事业单位保持较密切的联系;(4)规范作业,文明施工,善始善终,工程结束后,做好收尾清整工作;(5)强化环保意识,把施工与环境保护紧密地联系起来;(6)服从业主,服务监理工程师指导、协调,从大局出发、全盘考虑;(7)

33、自觉尊重当地民众的风俗习惯,维护社会治安秩序;(8)做好施工期间工地保安工作,杜绝违反治安管理的事件发生。(9)认真抓好交通安全和加强文明施工。第五节 施工临时用电 一、确定施工用电设备序号设备名称型号单位数量单机功率(KW)合计功率(KW)备 注1施工井架SSB-200台215602搅拌机JG350台23平板振动器PZ150个31.54.54振动棒ZB50根61.1665振动棒ZB25根30.92.76钢筋调直机台1887钢筋弯曲机CTB-40B台1338钢筋切割机GQ40-1台15.55.59木工压刨机MBP6-1台15.55.510台式圆盘电锯YT400台13311手提式圆盘锯HLTAC

34、HIC9台90.756.7512电渣压力焊BX3600台2204013电弧焊机BX3500台155.555.514闪光电焊机VN1100台18080二、总用电量 电动机总计:P1=175KW 电焊机总计:P2=175.5KW动力用电 p动 =1.1(0.7175/0.78+0.6175.5)=288.6KVA 由于照明用电所占的比重要比动力用电电量少的多,因此估算电量时可按动力用电的10%考虑。 照明用电=268.4.910%=26.8KW总用电:P=268.4+26.8=295.4KVA高峰期用电量约为200KVA。三、用电说明1.各配电箱应配锁,做到防雨、防尘、防潮,移动式配电箱下底与地面

35、垂直距离为1.5mh0.6m,固定式配电箱下底与地面距离为1.5mh1.3m。2.水泵及木工和钢筋制作场等处的电箱为固定式,其余为移动式。3.防雷接地、重复接地、工作接地均按规范制作和埋设。4.电气防火,根据施工现场需要,配置干粉灭火器20台。5.做好雨季施工安全用电的保证措施。6.落实预防漏电的措施。四、安全用电技术措施1.按照施工现场用电安全技术规范的规定,对各类用电人员作明确而详细的安全用电教育和要求,用电人员应学会和掌握安全用电的基础知识,熟练掌握自己所用机械设备的电气性能、操作规程、安全防护。2.必须按本设计要求设置接地与零线,杜绝疏漏。3.保护线PE必须采用绿黄双色线,应严格与相线

36、、工作线相区别。4.禁止利用大地作工作零线,各配电箱内保护零线与工作零线必须分开。5.电气设备不得使用破旧伪劣产品,其性能必须符合国家标准。6.电气设备的安装、保护使用与维修必须符合JGJ4688施工现场临时用电安全技术规范的要求。7.安装、维修和拆除临时用电工程时,必须由有电工操作证的人员持证上岗工作。8.进行定期检查和专项用电检查,检修时必须做到:(1)停电;(2)悬挂停电标志牌,接挂必要的接地线;(3)检修人员应穿戴绝缘鞋及手套,使用电工绝缘工具;(4)有统一组织和专人统一指挥。9.开关箱必须加锁,暂不用电的回路断开电源,送电前检量用电设备负荷用量完好时才能送电。10.对于产生振动的设备

37、,其保护零线的连接点不得少于二处。11.外单位临时用电必须服从项目部制定的用电规章制度,否则有权停电,严重违反者可取消其用电,并处以罚款。12.配电箱内严禁用木垫块,接零保护点必须牢固,严格搭挂、钩接。13.配电箱内必须严格按照“一机一闸一漏电”原则配置,严禁多机一闸和使用木盒开关。14.现场电焊机不得使用铝导线做电源线,电焊机必须防雨,前后防护罩必须完好齐全。15.当班电工必须做好安全记录,交接班必须签字,并记录好各处用电情况及设备使用操作情况。五、电气防火措施1.合理配置、速定、更换各种用电保护器,对电路和设备的过载、短路故障进行可靠保护。2.在电气装置和线路周围不准堆放易燃、易爆物,不准

38、使用火源。3.在电气装置相对集中的场所如配电室、发电机房配置灭火器等,并禁止烟火。4.禁止超载及设备“带病”作业。5.禁止绝缘老化及劣质导线用在临时用电工程的任何一处。6.值班电工必须随时监护,巡回检查用电情况及设备运转情况,发现问题及时处理。7.电工人员必须熟悉消防器材的使用和维护,配电箱旁所设的干粉灭火器,遇到有损坏时应及时更换。8.合理设置防雷装置。9.按照施工现场临时用电安全技术规范设置有关警告牌,危险地段增设夜间指示灯。第六节 施工临时用水一、施工现场用水计算用水量计量(1)、现场施工用水量,按下式计算:q1=k1Q1N1/(T1t)k2/83600q1施工用水量(L/S)k1未预计

39、的施工用水系数(1.051.15)取最大值1.15Q1每季度工程量(以实物计量单位表示)近似取1000m3 (本工程40天内浇筑砼约1000m3 ,再考虑其它工程量,故每季度工程量取近似值1000m3)N1施工用水定额取300L/ m3(养护用水)T1每季度有效作业日(d)取90天t每天工作班数(取2)k2用水约街系数取1.5计算得:q1=1.15(1000300)/(902) 1.5/(83600)=0.1 L/S(2) 施工机械用水量,有内燃机动力装置1台(砼泵),对焊机1台,木工制作场1个。 按计算则q2=1.05(11.1200 12300+2120)1/(83600) =0.02(L

40、/S) (3)施工现场生活用水:q3= 250301.4/(83600)=0.365L/S(4)生活区生活用水: q4= 400601.4/(83600) =1.45L/S(5)消防用水量: 施工现场面积小于5ha,消防用水10L/S,q5=10L/Sq1q2q3+ q4=3.22+0.04+0.73+1.45q4=10 L/S因此Q= 10(L/S)2.管径的选择 d= 4Q = 410 = 0.10(M) V1000 3.1411000施工现场需100的自来水接驳点。二、施工临时用水安排1.由建设单位提供的水源引出用水主管,主管采用一根100镀锌钢管埋地。支管采50镀锌钢管明铺。穿越道路时

41、采取保护措施。2.各用水机械处引出支管,设专用龙头,楼层用水经过水管支管,引至各楼层,施工用水时,可用胶皮软管接至施工地点。3.生活区用水采用支管引入各用水区域。4.考虑到施工时可能停水,现场在设临时蓄水池1个(6m3个)。施工临时用水布置详见平面布置图第五章 主要分部分项工程施工方法与工艺第一节 测量工程一、施工测量的任务:1.根据施工的要求,经过测量工作的定位、放线,将建筑物的平面位置和高程测定到施工作业面上,为模板安装、墙体的砌筑和安装等工作提供依据。2.本工程施工测量遵循先整体后局部、先高精度控制后分测的工作程序,即首先建立控制网测设建筑物的主轴线,后依主轴线进行建筑物的细部放线。3.

42、依现场实际情况,由现场施工技术科建立的专门测量小组,会同甲方、监理对现场水准点、轴线、标高、引测点的布置作详细的复核移交签证记录,便于整个工程施工测量工作的顺利进行。二、测量工作的基本准则及要求1.遵守现行国家法令。2.测量工作必须统一、系统和准确。3.遵守先整体后局部,高精度控制、低精度分测的原则。4.测量的原始依据。如设计图纸、测量起始点的点位及有关数据,必须进行审核,准确无误后,方可使用。5.在测量精度满足施工要求的前提下,尽可能用科学简洁的方法,但必须有可靠的校核条件,以保证准确性。测量成果无论超限与否均应如实记录。6.核算工作采取两人分算的方法。7.一切定位、放线工作要经过自检、互检

43、无误后,方可提请监理单位复核。8.做好施工现场建立的重要控制孔、线的保护措施。9.施工测量要与施工班组紧密配合。三、本工程施工测量拟采用的主要测量仪器包括:自动安平水准仪1台、精密水准仪1台、铟瓦尺2把、电子经纬仪1台、全站仪1台、激光垂准仪1台,其中,精密水准仪、铟瓦尺用于该工程的沉降观测,电子经纬仪和全站仪主要用于长距离、大高差的定位测量、激光垂直议用于楼层轴线专递。四、建立建筑平面测量控制网1.测量准备根据施工图纸各轴线平面位置及尺寸关系,计算出各控制轴线的控制点坐标,并按其平面尺寸及坐标绘制出测量控制图,作为场地测量依据,同时检查、校核所使用仪器及工具。2.建立建筑物轴线控制网根据业主

44、提供的现场测量基准点的位置及其坐标,按照测量控制图,使用全站仪在基坑内依次测设出各控制轴线,并根据各轴线相互关系进行校核,准确无误后再利用电子经纬仪将各轴线从基坑内测至基坑顶部适当位置,同时作好标桩制作及埋设工作,这样建筑物轴线测量控制网便建立完成了。3.建筑物测量定位及施工测量(1)建筑物测量定位根据建筑测量控制网,使用经纬仪将建筑物各控制线测设于垫层上,并根据各轴线相互间平面关系,依次测放出各轴,则建筑物测量定位完成。(2)楼层测量放线主体施工阶段,在一层楼板面按照测量控制图埋设控制轴线的激光投射基准点,在楼层施工时,使用激光垂准仪将轴线控制点直接投射至施工楼层,利用经纬仪将各控制轴线测放

45、至楼层,再使用钢尺、墨线将各轴线及墙柱轮廓线测放至楼面,放线完成后要用钢尺实量各轴线间距作为校核,其相对误差不得大于1/ ,经校核合格后,方可开始进行其它分项工程施工。五、建筑物的高程水准测量:1.建立高程测量控制网根据甲方提供的高程基准点,使用精密水准仪,铟瓦尺在施工场地四周合适位置测设不少于3个的水准基点,并与高程基准点组成闭合回路对水准基点进行联测校核,准确无误后设置水准控制标桩作为今后施工测量的高程控制网。2.高程测量(1)高程的水准控制测量依据高程控制网的就近水准基点,使用水准仪将标高引测至施工楼层,引测点不少于3个,并对水准点进行闭合联测,准确无误后将水准点标设到楼层显要位置,作为今后施工测
