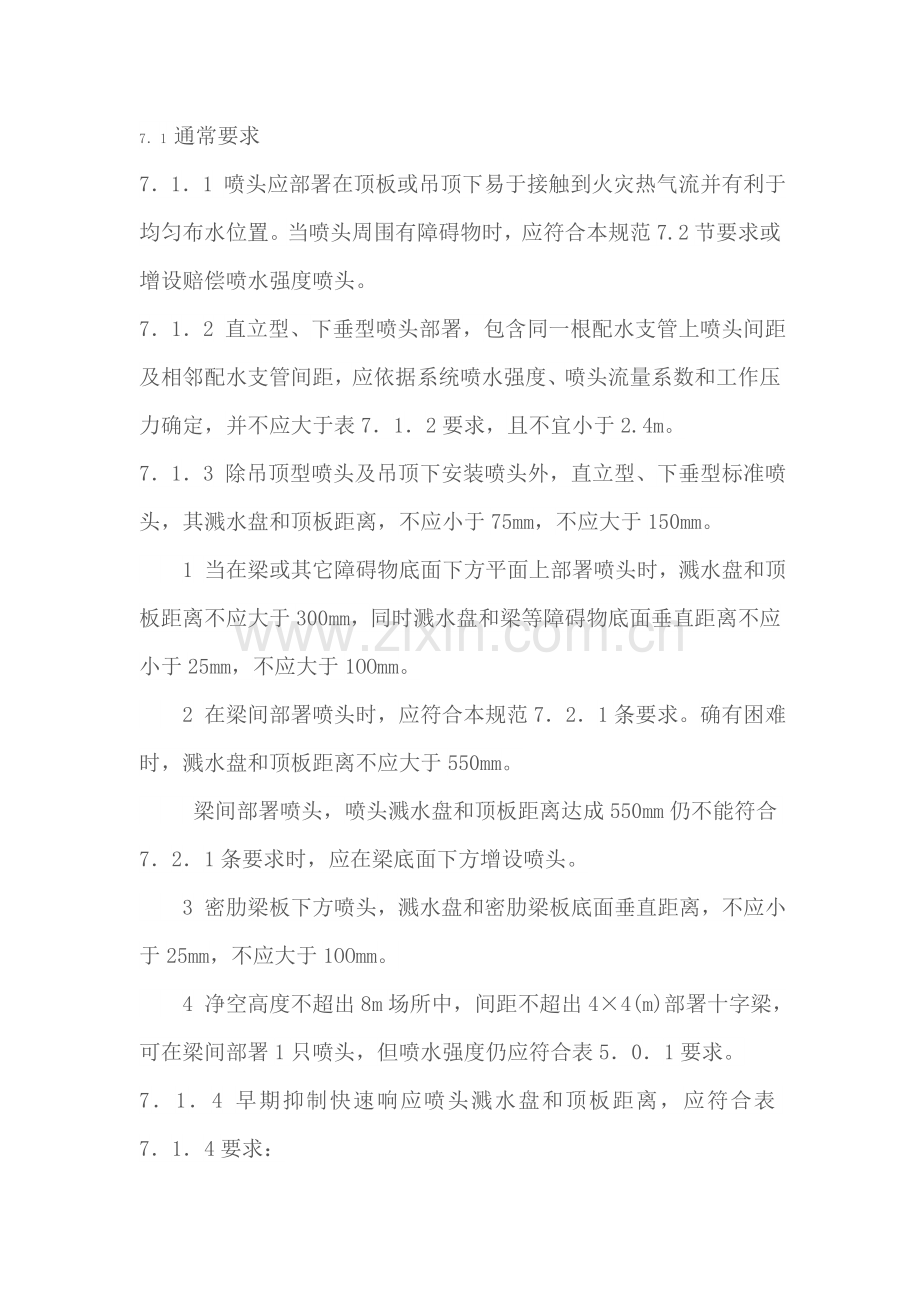

7．1 通常要求
7．1．1 喷头应部署在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水位置。当喷头周围有障碍物时，应符合本规范7.2节要求或增设赔偿喷水强度喷头。
7．1．2 直立型、下垂型喷头部署，包含同一根配水支管上喷头间距及相邻配水支管间距，应依据系统喷水强度、喷头流量系数和工作压力确定，并不应大于表7．1．2要求，且不宜小于2.4m。
7．1．3 除吊顶型喷头及吊顶下安装喷头外，直立型、下垂型标准喷头，其溅水盘和顶板距离，不应小于75mm，不应大于150mm。
  1 当在梁或其它障碍物底面下方平面上部署喷头时，溅水盘和顶板距离不应大于300mm，同时溅水盘和梁等障碍物底面垂直距离不应小于25mm，不应大于1OOmm。
  2 在梁间部署喷头时，应符合本规范7．2．1条要求。确有困难时，溅水盘和顶板距离不应大于550mm。
   梁间部署喷头，喷头溅水盘和顶板距离达成550mm仍不能符合7．2．1条要求时，应在梁底面下方增设喷头。
  3 密肋梁板下方喷头，溅水盘和密肋梁板底面垂直距离，不应小于25mm，不应大于1OOmm。
  4 净空高度不超出8m场所中，间距不超出4×4(m)部署十字梁，可在梁间部署1只喷头，但喷水强度仍应符合表5．0．1要求。
7．1．4 早期抑制快速响应喷头溅水盘和顶板距离，应符合表7．1．4要求：

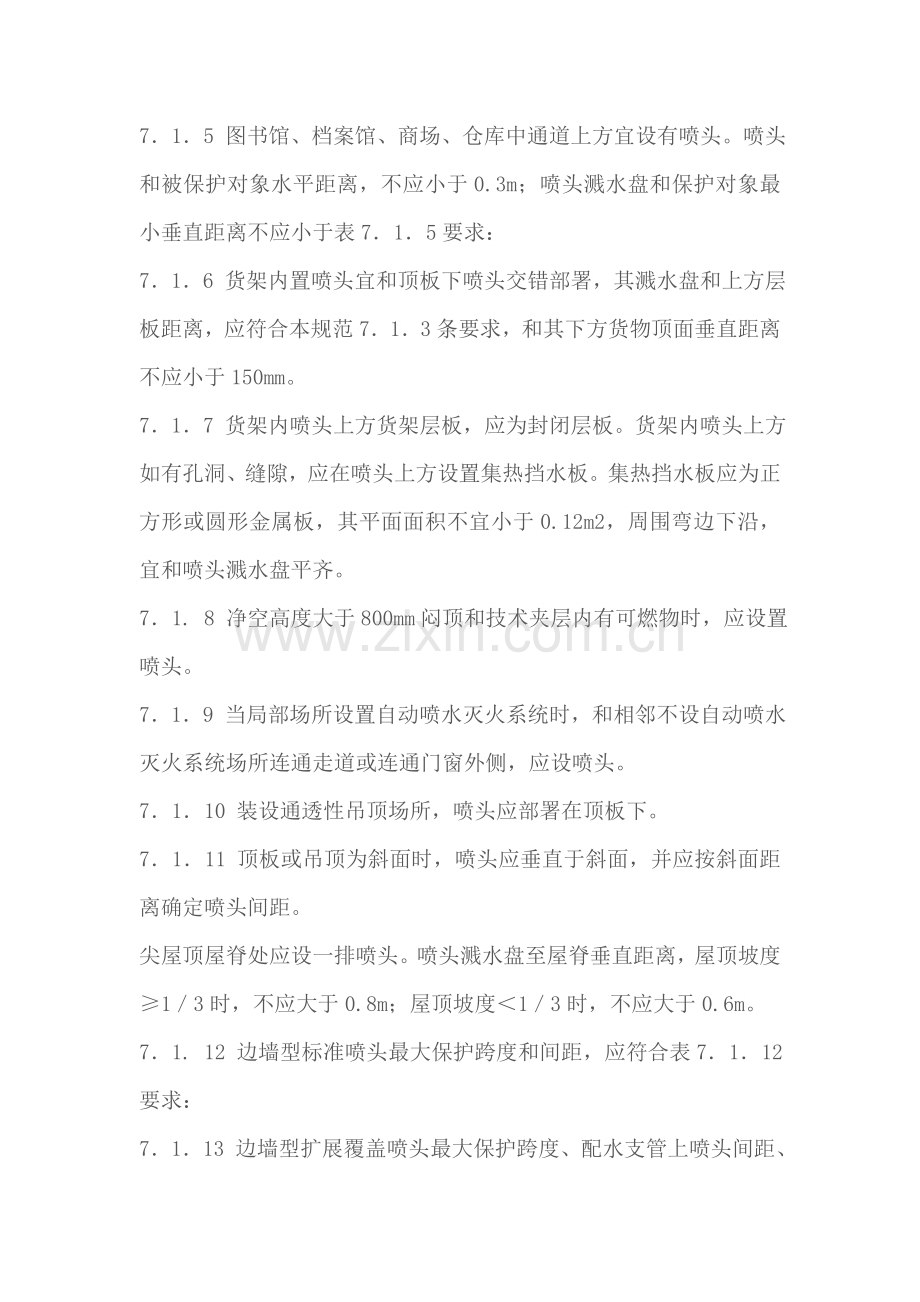

7．1．5 图书馆、档案馆、商场、仓库中通道上方宜设有喷头。喷头和被保护对象水平距离，不应小于0.3m；喷头溅水盘和保护对象最小垂直距离不应小于表7．1．5要求：
7．1．6 货架内置喷头宜和顶板下喷头交错部署，其溅水盘和上方层板距离，应符合本规范7．1．3条要求，和其下方货物顶面垂直距离不应小于150mm。
7．1．7 货架内喷头上方货架层板，应为封闭层板。货架内喷头上方如有孔洞、缝隙，应在喷头上方设置集热挡水板。集热挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12m2，周围弯边下沿，宜和喷头溅水盘平齐。
7．1. 8 净空高度大于800mm闷顶和技术夹层内有可燃物时，应设置喷头。
7．1．9 当局部场所设置自动喷水灭火系统时，和相邻不设自动喷水灭火系统场所连通走道或连通门窗外侧，应设喷头。
7．1．10 装设通透性吊顶场所，喷头应部署在顶板下。
7．1．11 顶板或吊顶为斜面时，喷头应垂直于斜面，并应按斜面距离确定喷头间距。
尖屋顶屋脊处应设一排喷头。喷头溅水盘至屋脊垂直距离，屋顶坡度≥1／3时，不应大于0.8m；屋顶坡度＜1／3时，不应大于0.6m。
7．1. 12 边墙型标准喷头最大保护跨度和间距，应符合表7．1．12要求：
7．1．13 边墙型扩展覆盖喷头最大保护跨度、配水支管上喷头间距、喷头和两侧端墙距离，应按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下墙面确定，且保护面积内喷水强度应符合本规范表5．0．1要求。
7．1．14 直立式边墙型喷头，其溅水盘和顶板距离不应小于1OOmm，且不宜大于150mm，和背墙距离不应小于50mm，并不应大于1OOmm。
水平式边墙型喷头溅水盘和顶板距离不应小于150mm，且不应大于300mm。
7．1．15 防火分隔水幕喷头部署，应确保水幕宽度大于6m。采取水幕喷头时，喷头不应少于3排；采取开式洒水喷头时，喷头不应少于2排。防护冷却水幕喷头宜部署成单排。

7．2 喷头和障碍物距离
7．2．1 直立型、下垂型喷头和梁、通风管道距离宜符合表7．2．1要求(见图7．2．1)。
7．2．2 直立型、下垂型标准喷头溅水盘以下0.45m、其它直立型、下垂型喷头溅水盘以下0.9m范围内，如有屋架等间断障碍物或管道时，喷头和邻近障碍物最小水平距离宜符合表7．2．2要求(见图7．2．2)。
7. 2. 3 当梁、通风管道、成排部署管道、桥架等障碍物宽度大于1.2m时，其下方应增设喷头（见图7.2.3）。增设喷头上方如有缝隙时应设集热板。
7. 2. 4 直立型、下垂型喷头和不到顶隔墙水平距离，不得大于喷头溅水盘和不到顶隔墙顶面垂直距离2倍(见图7.2.4)。
7. 2. 5 直立型、下垂型喷头和靠墙障碍物距离，应符合下列要求(见图7.2.5)：
    1 障碍物横截面边长小于750mm时，喷头和障碍物距离，应按公式7.2.5确定：
    2 障碍物横截面边长等于或大于750mm或a计算值大于本规范表7.1.2中喷头和端墙距离要求时，应在靠墙障碍物下增设喷头。
7. 2. 6 边墙型喷头两侧1m及正前方2m范围内，顶板或吊顶下不应有阻挡喷水障碍物。
