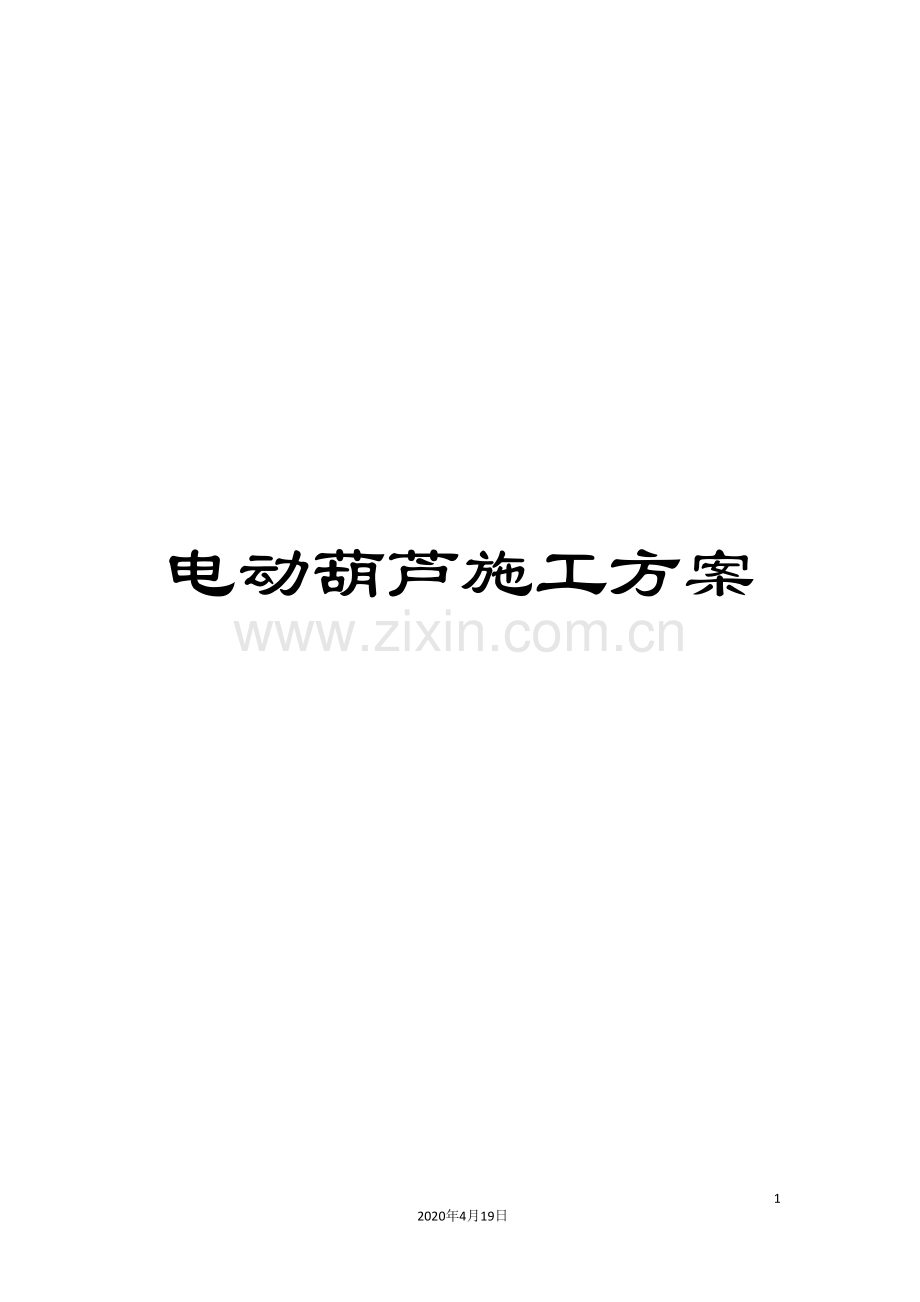

电动葫芦施工方案

4
2020年4月19日
文档仅供参考
目 录
一、架子的搭设 1
二、搭设架子的安全要求 3
三、电动葫芦的安全要求 3
四、架子的计算 3

为方便本工程地下二、三层的填充墙砌筑和装修，在本工程首层南侧的⑤⑥轴间，利用吊装设备预留的孔洞采用电动葫芦对地下二、三层所需的材料进行垂直运输。
一、架体的搭设
紧贴吊装口西北角采用φ48钢管从吊装口底部开始管搭设电动葫芦升降机底层架体（长×宽：2500×3000mm）。
底层架体立杆间距1500mm，步距1500mm，并在底部设双向扫地杆，为保证架体稳定，横杆与吊装口墙体对顶，沿架体底部至吊装口顶部，架体四周均设置剪刀撑，剪刀撑最下端要插到立杆底部。
从吊装口顶部开始延续并调整底部立杆，搭设专用电动葫芦升降机架体（长×宽×高：2500×3000×4700mm）。
顶部架体立杆南北向立杆间距1500mm，东西向立杆为满足开启门的使用要求，间距为 mm（开启门的宽度）和500mm（操作通道），详见下平面图；在操作通道设置两道安全护栏间距600mm，通道的底部设置挡脚板；将电动葫芦采用铁丝绑扎固定在架子顶部，电动葫芦上面应设置防砸防水棚；为保证架子的稳定性，在架子内距西侧500mm处增加一道剪刀撑，并在开启门下横杆单独设置斜支撑。
开启门采用25mm钢筋焊制，钢筋间距100mm。为防止钢筋开启门在操作中滑落，将开启门安装至定做角钢中，角钢与架体固定牢固。
架体与通道四周应满挂密目网。具体搭设方法及尺寸参见下图：

二、搭设架子的安全要求
⑴、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
⑵、脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其它不适于高空作业者，一律不得上脚手架操作。
⑶、扣件上螺栓拧紧的扭力矩达到40N.m以上，用力矩扳手进行检查。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
⑷、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
⑸、钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
⑹、脚手架及时与结构拉结，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。
⑺、在搭设过程中应由安全员、质检员进行检查和验收，收合格后方可使用，合格的架子，未经同意任何人不得拆除脚手架部件。
⑻、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
三、电动葫芦的安全要求
⑴、电动葫芦使用前应检查设备的机械部分和电气部分，钢丝绳、吊钩、限位器等应完好，电气部分应无撮电，接地装置应良好。
⑵、作业开始第一次吊重物时，应在吊离地面100mm时停止，检查电动葫芦制动情况，确认完好后方可正式作业。架子上应设防雨棚。
⑶、电动葫芦严禁超载起吊。起吊时，手不得握在绳索与物体之间，吊物上升时应严防冲撞。
⑷、工作间歇不得将重物悬挂在空中。
⑸、电动葫芦作业中发生异味、高温等异常情况，应立即停机检查，排除故障后方可继续使用。
⑹、在起吊中不得急速升降。
⑺、作业完毕后，应停放在指定位置，吊钩升起，并切断电源，锁好开关箱。
四、架子的计算
电动葫芦自重及起吊重量为1.5t，架子高度为6m，水平横杆间距1.5m。
立杆稳定性验算
N＝1.2×15000＝18000N
L0＝1.5h＝1.5×1.5＝2.25m
查表

立杆的受压强度计算值σ =110.5N/mm2 小于立杆的抗压强度设计值 f =205 N/mm2 ，满足要求。北京住总集团有限责任公司工程总承包部

新疆大厦
电动葫芦施工方案

新疆大厦工程项目经理部
3月18日

北 京 住 总 集 团
电动葫芦 施工方案审批表

工程名称
新疆大厦
结构型式
框架剪力墙结构
面 积
60692㎡
层 数
地下三层，地上11、20层
建设单位
新疆维吾尔自治区人民政府驻北京办事处
施工单位
北京住总集团有限责任公司工程总承包部新疆大厦工程项目经理部
编制部门
新疆大厦工程项目经理部
编制人
薛经川
编制时间
3月18日
报审时间
3月18日
审批部门
新疆大厦工程项目经理部
审批时间
3月19日
审批人

审批意见： （填写讨论的主要结论包括应修改的部分）

同意此方案，施工中严格按照此方案执行，如有变更及时对方案进行补充。
