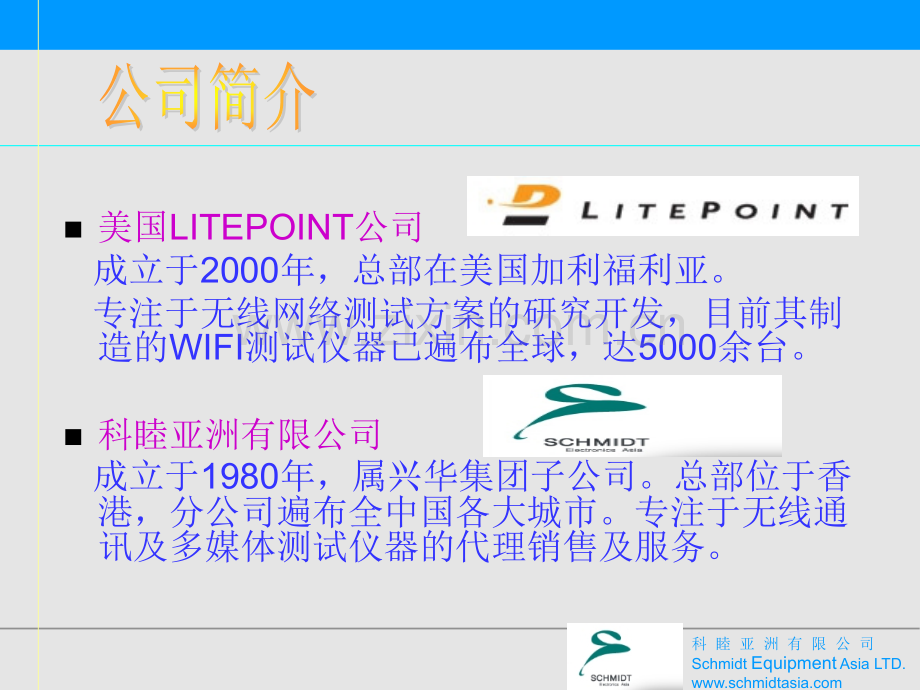

1、科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDn美国LITEPOINT公司 成立于2000年,总部在美国加利福利亚。专注于无线网络测试方案的研究开发,目前其制造的WIFI测试仪器已遍布全球,达5000余台。n科睦亚洲有限公司 成立于1980年,属兴华集团子公司。总部位于香港,分公司遍布全中国各大城市。专注于无线通讯及多媒体测试仪器的代理销售及服务。科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDWIFI英文全称Wireless Fidelity

2、(无线保真技术),是一种在办公室和家庭中使用的短距离无线技术。WIFI是一种由网络桥接器(Access Point)和无线网卡组成的无线网络,可以将个人电脑、手持设备(如PDA、手机)等终端以无线方式互相连接通信。WIFI由Wi-Fi联盟所持有。目前可使用的标准有三个,分别是IEEE 802.11a、IEEE 802.11b和IEEE 802.11g科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD1.覆盖范围广:覆盖范围广:基于蓝牙技术的电波覆盖范围非常小,半径大约只有15米,而WIFI的覆盖范围半径可达100米左右。2.传输速率高:传输速率高:传输速度非常快

3、,单天线产品最快可达54mbps,MIMO产品则更快,符合个人和社会信息化的需求。3.投入成本低:投入成本低:厂商只要在人群较密集的地方设置“热点”,用户即可在该区域使用支持WLAN的设备进行无线上网。厂商不用耗费资金来进行网络布线接入,从而节省了大量的成本。Access PointNotebookMIDMobile Phone科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD发射功率发射功率矢量误差矢量误差EVM接收灵敏度接收灵敏度频率误差频率误差发射频谱模板发射频谱模板频谱平坦度频谱平坦度频率稳定时间频率稳定时间等等。等等。WLAN中国标准测试要求:物理层科

4、 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD被测产品被测产品衰减器衰减器功分器功分器功率计功率计频谱仪频谱仪缺点:1.采用逐项测试的方法,测试时间较长;2.测试项目较少,不能测试所有应测指标;3.需要多台仪器来测试不同的指标。可测项目限于:发射功率、频谱模板、可测项目限于:发射功率、频谱模板、EVM、接收误包率等;、接收误包率等;不能测试项目:接收灵敏度、频率误差、功率上升沿不能测试项目:接收灵敏度、频率误差、功率上升沿/下降沿、频率稳定下降沿、频率稳定 时间、时间、IQ信号图等等。信号图等等。电脑电脑信号源信号源IQview 用于产品研发和生产测试用于产品

5、研发和生产测试IQflex 用于产品生产测试用于产品生产测试IQnxn 用于用于MIMO产品测试产品测试研发用测试软件研发用测试软件IQsignal自动测试软件自动测试软件网线网线IQView产品产品软件驱动仪器软件IQSignalPC屏蔽箱屏蔽箱衰减器衰减器1.发射功率2.矢量误差EVM3.频谱模板4.功率谱密度5.平坦度6.载波频率误差7.符号时钟误差8.接收灵敏度 RF输出RF输入测试数据显示测试数据显示不同指标反映不同的问题不同指标反映不同的问题 本震泄漏 矢量误差EVM 平坦度 频谱模板 功率开关时间 接收灵敏度 频率/相位/符号误差 如果测得如果测得EVMEVM值较差,值较差,如何

6、发现问题所在?如何发现问题所在?频率飘移802.11g EVM测试标准测试标准 IQ 增益不匹配 Phase noise相位噪声 Group delay群时延 CCDF 功率幅度分布科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDEVM IQ增益不匹配 IQ星座图星座图的情况代表IQ增益不匹配 PCB板上传送IQ信号的电路元件有故障(比如电容、电感)因本震泄漏产生直流偏置造成只能在星座图分析EVM 相位噪声 IQ星座图星座图的情况代表相位噪声过大相位噪声 3 度有杂讯的电压控制晶振晶振问题电源噪声功率屏蔽有问题状况状况:基准点(绿点)水平方向发散状况状况:-基

7、准点(绿点)垂直方向发散-星座上的点呈圆状科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD为了充分有效利用功率放大器,功放的工作状态尽量接近饱和点CCDF图是产品输出信号幅度分布统计图,能很方便地确定理想饱和点功率越大,EVM指标越差,需兼顾二者输入功率输出功率线性饱和线性下的情况饱和下的情况EVM=-32dBEVM=-29dBEVM=-29dBEVM=-27dBEVM=-24.5dBEVM=-21dBEVM 功率增益 CCDF 功率幅度分布电源通电时产生频率脉冲电源通电时产生频率脉冲Freq.Error comes from Crystal理想的频率稳定时间

8、:理想的频率稳定时间:10%q最少输入q最大输入q输入线图q确保产品稳定性邻信道干扰 Data RateSensitivity spec54Mbps-65dBm48Mbps-66dBm 36Mbps-70dBm 24Mbps-74dBm18Mbps-77dBm12Mbps-79dBm 9Mbps-80dBm6Mbps-81dBm科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDA.分析功能系统全面,测试项目覆盖面广B.图表和数据同步显示,便于分析产品指标C.分析速度快,快速测得产品所有指标D.软件操作简单方便,多图表同时显示E.测试方案得到普及,受行业广泛认可科

9、 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD生产测试方案科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD产品自动化测试,以较快的测试速度,保证生产进度测试结果稳定可靠,重复测试的结果需保持一致性测试结果与研发测试结果需保持一致性测试操作简单,便于测试员熟练掌握自动保存测试报告,便于统计分析问题科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD网线网线IQflex产品自动测试软件PC屏蔽箱屏蔽箱衰减器衰减器测试项目流程:1.产品校准2.矢量误差EVM3.频率误差4.发射功率5.频谱模板6.接收灵

10、敏度(误包率PER)7.写入MAC地址科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD点击点击“START”即可测试所有预设项目,测完即显示测试结果即可测试所有预设项目,测完即显示测试结果PASS或或FAIL。如需增加测试项如需增加测试项目,按照左边的目,按照左边的格式增加内容后格式增加内容后保存文档即可。保存文档即可。用户操作界面用户操作界面DLL-仪表控制DLL-产品控制RFLANUSB/PCMCIA/LAN测试项目测试项目软件开发必须具备以下条件:1.产品/芯片的驱动程序 让电脑识别产品/芯片2.仪器与产品的动态链接库DLL 编程时调用功能函数3.产品具

11、备EEPROM 校准后储存功率增益参数4.产品的控制程序/命令 控制产品收发信号科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD初始化仪器初始化产品将EEPROM信息载入PC存储器校准更新校准信息到PC储存器在校准值的基础上开始测试将校准信息写入产品的EEPROM写入MAC地址Spectrum Mask频谱模板EVM矢量误差Tx Power发射功率Frequency error频率误差Leakage本振泄漏Flatness平坦度RX PER/Sensitivity接收灵敏度在生产线上,所有产品的在生产线上,所有产品的初始设定需保持一样初始设定需保持一样 802

12、.11a/b/g产品通常测试3个通道校准功率,校准功率,频率频率.科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD仪器API各项功能已具备,软件开发者只需适时调用LITEPOINTLITEPOINT仪器动态链接库仪器动态链接库DLLDLLFunction 函数函数Detail 内容内容DUT_CONNECT()连接DUTDUT_RESET()重启DUTDUT_Initialize()初始化DUT(可选)DUT_REMOVE()移开DUTDUT_STOP_TX()停止发送数据包DUT_STOP_RX()停止接收数据包Function 函数函数Detail 内容内

13、容DUT_READ_EEPROM()所有内容读到PC存储器中DUT_WRITE_EEPROM()将内容写入DUT的EEPROMRead_MAC_Address()读DUT的MAC地址Write_MAC_Address()写DUT的MAC地址客户需要提供的产品控制函数客户需要提供的产品控制函数用于校准功能的函数用于校准功能的函数控制控制DUTDUT的函数的函数科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD初始化仪器初始化DUT导入EEPROM文件 校准更新校准信息在DUT存储器中写入校准信息写入MAC地址Connect_DUT()Read_EEPROM()DU

14、T_TX()DUT_RX()Write_EEPROM()DUT动态链接库DLLConnect_Tester()Signal_Analysis()VSG_TX()仪器动态链接库DLL发射测试接收测试一台一台仪器可用于两个器可用于两个测试工位工位Hub网线RF(TX/RX)USB/PCI/PCMCIAUSB/PCI/PCMCIA被测产品被测产品安装使用左端口测试产品使用左端口测试产品使用右端口测试产品使用右端口测试产品Attn.Attn.测试安装测试安装测试安装测试安装测试网线通过充分利用通过充分利用安装时间来节安装时间来节约测试时间约测试时间交替测试 科睦的软件开发支援科睦的软件开发支援多年的多

15、年的WIFIWIFI测试软件编程经验测试软件编程经验q成熟的软件平台成熟的软件平台q802.11 a/b/g/n802.11 a/b/g/nqAPAP和终端设备和终端设备熟悉多种熟悉多种WIFIWIFI芯片芯片qAtheros,Ralink,Realtek,CSRAtheros,Ralink,Realtek,CSR协助不同类型客户建立认证方案协助不同类型客户建立认证方案软件开发时间约两周软件开发时间约两周q须具备须具备DUTDUT样品、驱动和控制指令样品、驱动和控制指令科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDA.测试快速:测试快速:一分钟左右即可测得所

16、有预设测试项目,节约时间B.操作简单:操作简单:测试员连接产品后只需点击“Start”即可测试C.设定方便:设定方便:只需更改相关文档内容即可修改测试项目和流程D.单台两用:单台两用:仪器的两个测试端口可做交替测试,节约测试时间E.软件实力:软件实力:科睦公司拥有专业的软件开发团队,多年编程经验科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD通常成品的工程驱动会关闭,那么在用户界面模式下能否测试成品?产品在研发和生产上都是用工程驱动模式进行测试,那么产品在网络模式的测试表现是否一

17、样?不同芯片有不同驱动,是否有通用的方案来测试不同芯片的产品?某些芯片在手动模式下不能测试接收灵敏度,怎么解决这个问题?科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDIQSeries WLAN IQSeries WLAN 测试仪测试仪VSAVSG射频合路器APRFTX/RX50dBDUTRFTX/RX网线网线网线网线射射 频频 线线射射 频频 线线射射 频频 线线射射 频频 线线主控主控电脑电脑1.1.网络连线网络连线2.2.发射测试发射测试3.3.接收测试接收测试科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD连线后设定A

18、P参数,然后让DUT扫描无线网络接入点,寻找并连接到“WiFi Test”TXTX发射测试:发射测试:利用可控AP发送要测试的信道和速率的信号,DUT会回传同样的信号到仪器的VSA。这样仪器可以从DUT收到所需信号做TX分析,并获取DUT的MAC地址。RXRX接收测试:接收测试:仪器的VSG向DUT发送含DUT的MAC地址信息的一定数量的数据包,DUT会返回一个ACK信息到仪器的VSA,这样仪器就能计算出误包率,从而测试出DUT的接收灵敏度。科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD测试结果显示设定信道和速率设定灵敏度测试设定灵敏度测试功率范围和步长功率

19、范围和步长设定设定PER测测试功率和数试功率和数据包数量据包数量选择测试项目选择测试项目设定设定AP仪器初始化仪器初始化设定线路衰减设定线路衰减开始开始/停止按钮停止按钮测试状态显示测试状态显示A.A.网络模式下进行测试,不受产品驱动网络模式下进行测试,不受产品驱动的限制的限制B.B.应用范围广,适用于各种成品的测试应用范围广,适用于各种成品的测试与验证与验证C.C.软件操作简单,测试员很快可以熟悉软件操作简单,测试员很快可以熟悉其使用其使用科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDModulation Formats BPSK QPSK 16 QAM

20、64 QAM 802.11b 1,2,5.5,11Mbit/s Turbo mode Half and Quarter rate Arbitrary with IQwaveImpairments I/Q Amplitude Imbalance I/Q Phase Offset Group Delay I&Q Channel DC Offsets Additional with IQwaveAnalysis Items EVM,All Carriers&Pilots EVM vs.Carrier EVM vs.Symbol/Time I/Q Amplitude and Phase Mismatc

21、h Carrier Frequency Error Symbol Clock Error Peak/Average Power Amplitude Statistics(CCDF)Power Spectral Density Phase Noise Spectrum Spectrum Mask Spectral Flatness LO Leakage Symbol Constellation Diagram Short Training Symbol Pretzel Eye Diagram(802.11b)Phase Noise vs.Time Frequency Error vs.Time

22、Amplitude Variation vs.Time Spectrogram Power On Ramp Power Down Ramp Operation Modes RF a/b/g Bands (2.4-2.5GHz,4.9-6.0GHz)Baseband I/Q Modulation/Demodulation Single Ended or Differential(optional)Capture Modes:Free Running,Signal Trigger or External Trigger VSG Frame Marker科 睦 亚 洲 有 限 公 司Schmidt

23、Equipment Asia LTDVectorSignalAnalyzerVectorSignal GeneratorPCVSA RF Operating Frequency 2.4 2.5GHz,4.9 6.0 GHz RF Input Range 2.4GHz Band:-70 to+20dBm 5GHz Band:-70 to+20dBm RF Input Impedance 50 ohm RF Input Return Loss(S11)10dB I/Q Input Level 1Vrms,50 ohm Receive Baseband Bandwidth 50MHz Receive

24、 Quantization 12 Bits Receiver Minimum RF Accuracy 10dB I/Q Output Level 1Vrms,50 ohm Transmit Baseband Bandwidth 50MHz Transmit Quantization 14 Bits Transmitter Minimum RF Accuracy -40dB EVMSee IQview Data Sheet for detailed specifications and conditions.科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTDA.可同时测试各天线端的发射或接收参数 B.可满足MIMO产品的多数据流高速率测试 IQnxnMIMO产品产品系统全面的研发测试方案,便于分析问题快速稳定的自动测试方案,保证生产进度独创可靠的成品测试方案,客户更多选择经验丰富的软件开发团队,强大技术支持广泛使用的WIFI测试方案,行业普遍认可科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD科 睦 亚 洲 有 限 公 司Schmidt Equipment Asia LTD
