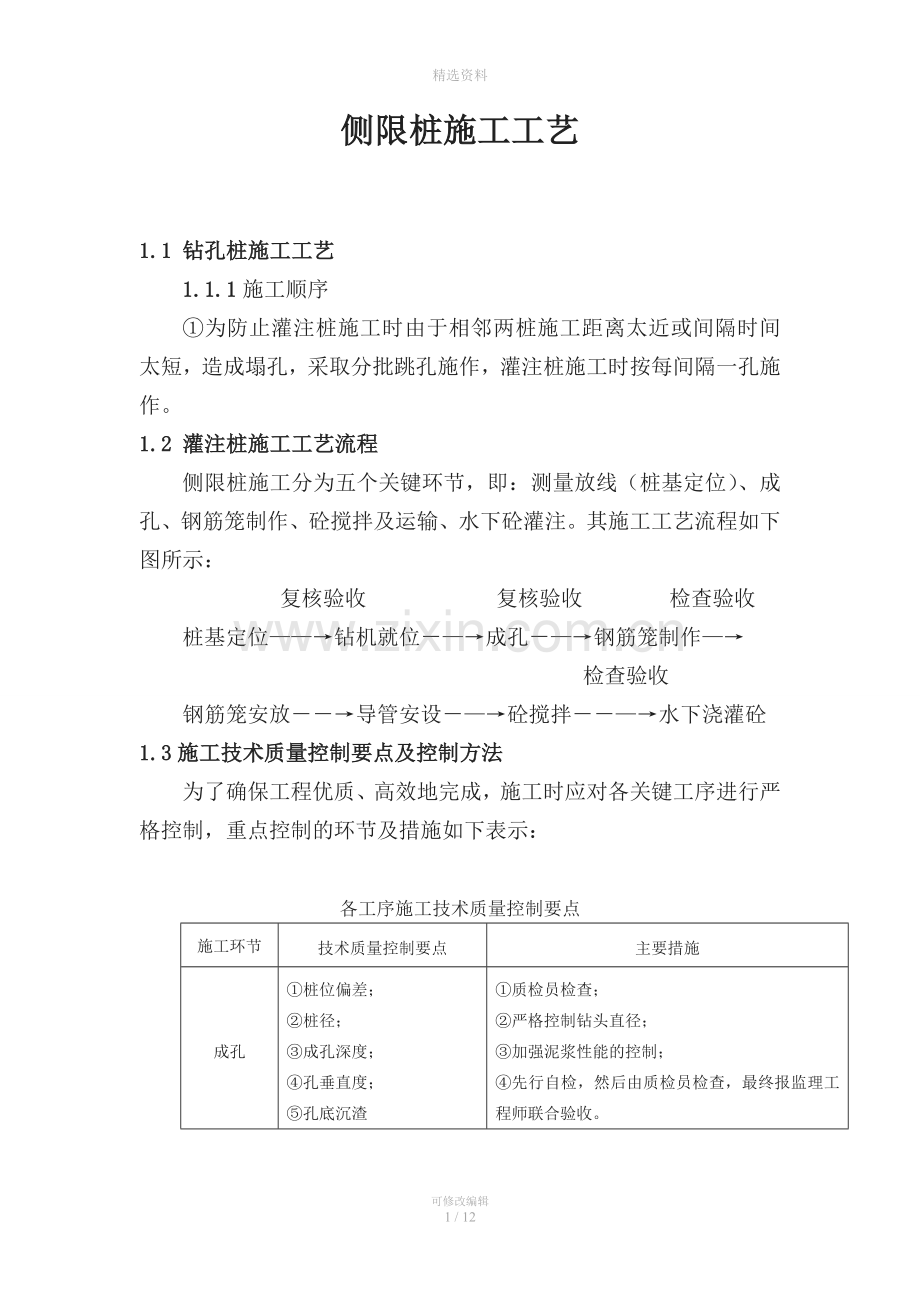

侧限桩施工工艺

1.1 钻孔桩施工工艺
1.1.1施工顺序
①为防止灌注桩施工时由于相邻两桩施工距离太近或间隔时间太短，造成塌孔，采取分批跳孔施作，灌注桩施工时按每间隔一孔施作。
1.2 灌注桩施工工艺流程
侧限桩施工分为五个关键环节，即：测量放线（桩基定位）、成孔、钢筋笼制作、砼搅拌及运输、水下砼灌注。其施工工艺流程如下图所示：
复核验收 复核验收 检查验收
桩基定位——→钻机就位－—→成孔－—→钢筋笼制作—→
检查验收
钢筋笼安放－－→导管安设－—→砼搅拌－－—→水下浇灌砼
1.3施工技术质量控制要点及控制方法
为了确保工程优质、高效地完成，施工时应对各关键工序进行严格控制，重点控制的环节及措施如下表示：

各工序施工技术质量控制要点
施工环节
技术质量控制要点
主要措施
成孔
①桩位偏差；
②桩径；
③成孔深度；
④孔垂直度；
⑤孔底沉渣
①质检员检查；
②严格控制钻头直径；
③加强泥浆性能的控制；
④先行自检，然后由质检员检查，最终报监理工程师联合验收。
钢筋制作安装
①主筋间距
②箍筋间距
③钢筋笼直径
④钢筋笼长度
①质检员检查
②严格控制钢筋直径、间距
③先行自检，然后由质检员检查，最终报监理工程师联合验收。
水下
砼灌注
①沉渣厚度；
②钢筋笼安放；
③导管密封性及埋置深度；
④桩顶超灌量
①严格控制沉渣厚度；
②每桩浇灌过程，质检员检查次数不少于3次；
③严格控制导管埋深；
④砼面测量用三点测量；
⑤加强导管试压

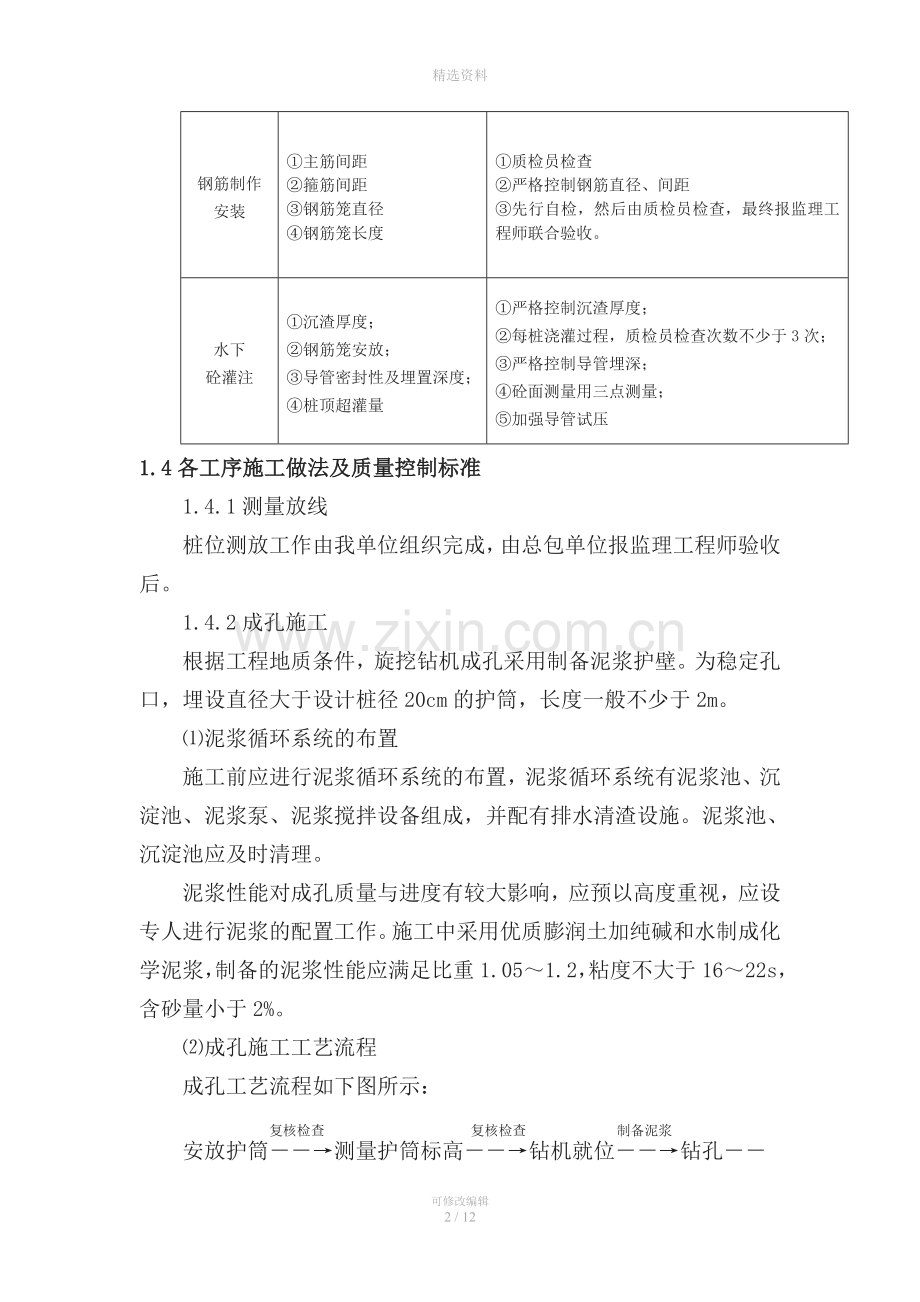

1.4各工序施工做法及质量控制标准
1.4.1测量放线
桩位测放工作由我单位组织完成，由总包单位报监理工程师验收后。
1.4.2成孔施工
根据工程地质条件，旋挖钻机成孔采用制备泥浆护壁。为稳定孔口，埋设直径大于设计桩径20cm的护筒，长度一般不少于2m。
⑴泥浆循环系统的布置
施工前应进行泥浆循环系统的布置，泥浆循环系统有泥浆池、沉淀池、泥浆泵、泥浆搅拌设备组成，并配有排水清渣设施。泥浆池、沉淀池应及时清理。
泥浆性能对成孔质量与进度有较大影响，应预以高度重视，应设专人进行泥浆的配置工作。施工中采用优质膨润土加纯碱和水制成化学泥浆，制备的泥浆性能应满足比重1.05～1.2，粘度不大于16～22s，含砂量小于2%。
⑵成孔施工工艺流程
成孔工艺流程如下图所示：
复核检查 复核检查 制备泥浆
安放护筒－－→测量护筒标高－－→钻机就位－－→钻孔－－
－→清孔－→成孔质量验收
具体做法如下：
①埋设护筒，护筒埋设偏差应符合有关规定，同时高出地面不少于20cm。护筒厚度2cm，高141cm，直径100cm，使用汽车吊安放。
桩位偏差的控制应在护筒埋设时进行，埋设时应依据桩位，钉设四个控制桩，护筒埋设后利用四个控制桩拉十字线控制护筒偏差，当确认护筒埋设偏差符合要求后四周用粘土夯实。
②钻机对位应采用十字线，用钻头对准十字线交点，确认符合要求后，开始钻进（使用TR180D旋挖钻机）。
旋挖钻机采用制备化学泥浆护壁。钻进时每回次进尺控制在50cm以内，提钻应缓慢，及时向孔内补充备用泥浆，保证孔内浆面高于护筒底部。
③钻进过程中应认真填写施工记录，详细记录地层变化、钻进过程中出现的有关问题、处理措施及效果等，钻机操作手或班长必须在钻孔记录上签字。
成孔验收质量标准如下表所示：
成孔验收质量标准
护筒埋设
偏差(mm)
孔径
(mm)
孔深
(mm)
桩位偏差
(mm)
沉渣厚度
(mm)
灌注前泥浆指标
≤50
不小于设计孔径
不小于设计深度
≤20
≤300
比重
砂率
粘度
≤1.2
≤4%
17～20s
钻孔产生的淤泥使用铲车装车，运至25km处。
1.4.3钢筋笼 制作与安装
钢筋笼的材质、尺寸应符合设计要求，制作允许偏差应符合下表规定；

项目
允许偏差（mm）
主筋间距
±10
箍筋间距
±20
钢筋笼直径
±10
钢筋笼长度
±100

加劲箍宜设在主筋外侧;
导管接头处外径应比钢筋笼的内径小100mm以上；
搬运和吊装钢筋笼时使用汽车吊进行吊装，应防止变形，安放应对准孔位，避免碰撞孔壁和自由落下，就位后立即固定；
安放钢筋笼后检查完毕应立即进行砼浇筑。

1.4.4水下灌注砼
水下灌注砼是钻孔灌注桩的关键环节，应严格控制，本工程采用导管法灌注砼，使用的导管直径为250mm，导管使用前应进行密封性检查，试压的压力不低于0.7MPa。其工艺流程如下图所示：
检查安放偏差
吊车就位－－－→吊放钢筋笼—－－－－→下设导管－－－
检查沉渣及泥浆指标
－－－－－－－→灌注砼
具体做法如下：
⑴吊车就位，吊放钢筋笼(吊车从进场全程准备吊装）
①钢筋笼吊放时利用吊车主副钩配合采取二点起吊，必要时还需绑杉木杆，防止钢筋笼变形。
②因桩顶标高低于地面，安放钢筋笼时采用钢筋吊环将钢筋笼固定到设计标高。
③钢筋笼安放偏差应满足：
横向偏差≤20mm 竖向偏差≤50mm
⑵导管下设
导管长度应根据实际孔深确定，施工中导管下端距孔底按25～40cm控制。
⑶测量沉渣厚度
在灌注砼前应保证孔底沉渣厚度不大于15cm，否则进行二次清孔，直至满足要求为止。有关泥浆指标可见成孔一节。
⑷初灌要求
初灌量是砼灌注的关键指标，初灌后应保证导管埋置深度不少于1.0m，初灌时要使用皮球作为隔水塞。施工中，直径0.8m的桩其初灌量不少于3m3。
⑸砼灌注
每盘砼灌注后应及时测量砼面上升高度，计算导管埋深，并及时拆卸导管，导管埋置深度不宜大于8.0m。每次拆卸导管后，导管埋置深度不得少于2.0m。
为保证桩顶砼质量，应在桩顶设计标高的基础上超灌一定量的砼，本工程超灌高度不少于50cm。当确认砼灌至桩顶时，应仔细探测砼质量，确认合格后，方可提升导管。
砼灌注过程中应组织好人力、物力，连续灌注，不得中间停顿。水下灌注砼应在最短时间内完成。
灌注过程中由灌注记录员做好灌注记录。
主要机械设备一览表
项目
名 称
型 号
单位
数量
国别产地
用 途
混凝土灌注桩施工
旋挖钻机
TD180
台
1
北京
侧限桩成孔施工
汽车吊
徐工25DD
台
1
江苏
吊装
混凝土输送泵

台
1
山东
浇注混凝土
砼输送软管
DN150
M
100
山东
灌注桩
气压泵
LZH-20
台
1
河北
截桩头
风镐
FFB-30
套
1
河北
截桩头
混凝土振捣棒
8-16 m
条
8
河北
桩体混凝土振捣
氧气焊

套
1
河北
桩基础
铁锹

条
30
河北
桩 基
测量仪器
DJ06经纬仪
台
1

测量放线、标高控制等
通
用
设
备
钢卷尺
S3型水准仪
台
2

测量
30m
个
4
河北
皮尺
50m
个
2
河北
测量
后勤用车
皮卡
辆
1
保定

序号
监视测量装置名称
型 号
数 量
状 态
用 途
备 注
1
经纬仪
J6
2
良好
测量

2
水准仪
DS3
4
良好
标高

3
台秤
1T
3
良好
混凝土

4
钢尺
5ｍ
15
良好
测量

5
卷尺
50ｍ
3
良好
测量

6
试模
100*100
10
良好
试块

注：汽车吊全程配合施工。
