八年级物理下册期中考试.doc

八年级物理下册期中考试
班级 姓名 得分
一、选择题(每题3分，共30分)
1. （2010•梅州）．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是（ ）
A．电能表的额定功率为2500W B．电能表的额定电流为5A
C．拍照片时，小明家已消耗的电能为9316kW•h
D．拍照片时，小明家已消耗的电能为931.6J
2.（2010•成都）下列能决定导体电阻大小的物理量是（ ）
A．导体两端的电压 B．导体中的电流
C．导体的材料 D．导体实际消耗的电功率
3.（2010•芜湖）．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
4. (2010•济宁)甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )

A. 两灯均正常发光时，乙灯消耗的电能较多
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻 5题图
C. 两灯串联在220伏的电路中，甲灯比乙灯亮
D. 将乙灯接入110伏电路中，它的实际功率为50瓦
5. （2010•湛江）．如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
6. （2010•玉溪）如图所示，电源电压保持不变，闭合开关后当滑动变阻器的滑片 由左向右移动时，下列判断正确的是（ ）
A．电路消耗的总功率不变    B．电压表示数变大
C．小灯泡变暗              D．以上说法都不对
7. （2010•浙江）在 “测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（ ）
A．灯泡的发光情况 B．变阻器滑片的位置 C．电压表的示数 D．电流表的示数

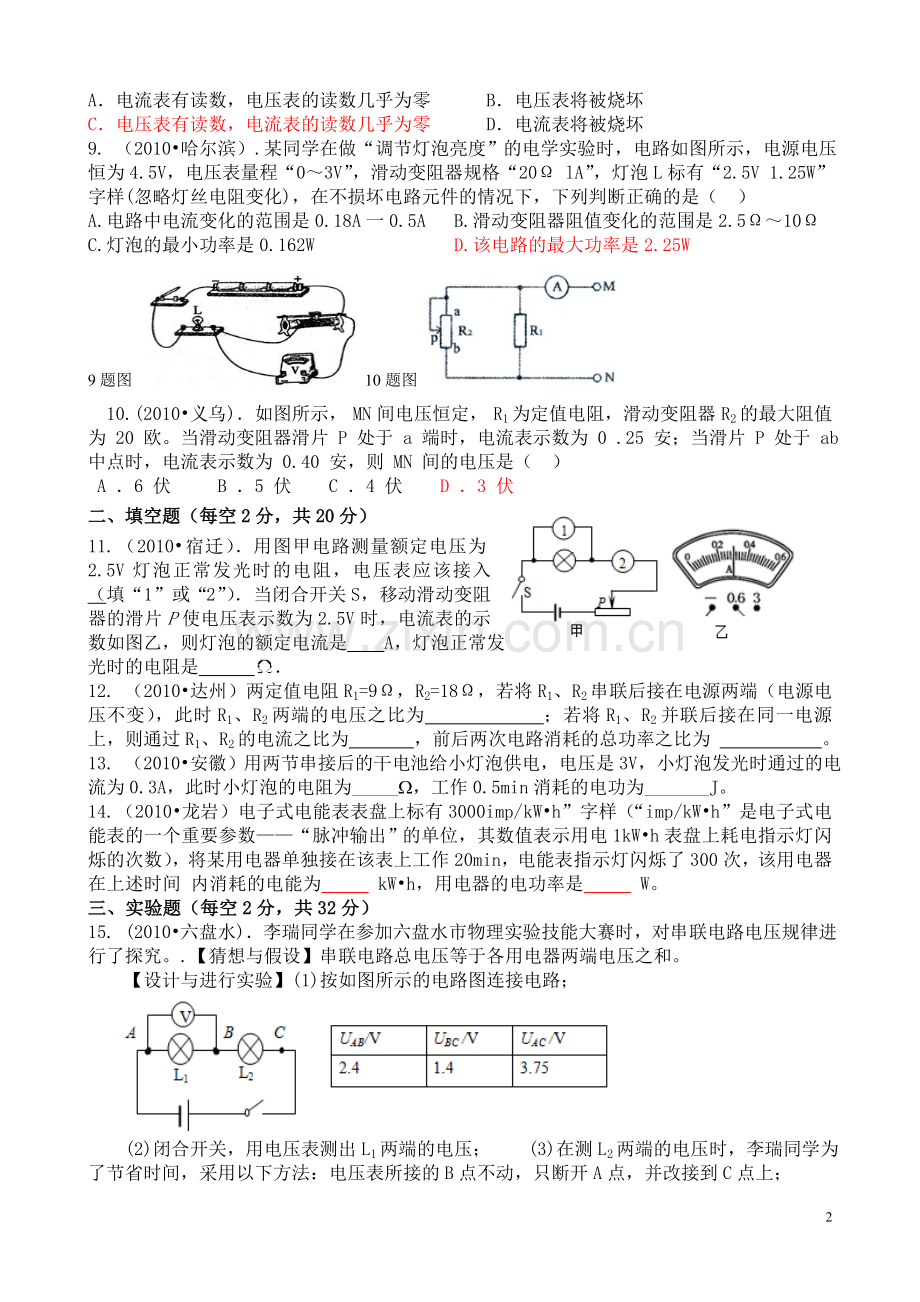

8. （2010•烟台）．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（ ）
A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏
C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏
9. （2010•哈尔滨）.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（ ）
A.电路中电流变化的范围是0.18A一0.5A B.滑动变阻器阻值变化的范围是2.5Ω～10Ω
C.灯泡的最小功率是0.162W D.该电路的最大功率是2.25W
9题图10题图
 10.(2010•义乌)．如图所示， MN 间电压恒定， R1为定值电阻，滑动变阻器 R2的最大阻值为 20 欧。当滑动变阻器滑片 P 处于 a 端时，电流表示数为 0 .25 安；当滑片 P 处于 ab 中点时，电流表示数为 0.40 安，则 MN 间的电压是（ ）
A ．6 伏 B ．5 伏 C ．4 伏 D ．3 伏
二、填空题（每空2分，共20分）
11.（2010•宿迁）．用图甲电路测量额定电压为2.5V灯泡正常发光时的电阻，电压表应该接入 （填“1”或“2”）．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙，则灯泡的额定电流是 A，灯泡正常发光时的电阻是 ．
12. （2010•达州）两定值电阻R1=9Ω，R2=18Ω，若将R1、R2串联后接在电源两端（电源电压不变），此时R1、R2两端的电压之比为 ；若将R1、R2并联后接在同一电源上，则通过R1、R2的电流之比为 ，前后两次电路消耗的总功率之比为 。
13. （2010•安徽）用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为_____W，工作0.5min消耗的电功为_______J。
14. （2010•龙岩）电子式电能表表盘上标有3000imp/ kW•h”字样（“imp/kW•h”是电子式电能表的一个重要参数——“脉冲输出”的单位，其数值表示用电1kW•h表盘上耗电指示灯闪烁的次数），将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间 内消耗的电能为 kW•h，用电器的电功率是 W。
三、实验题（每空2分，共32分）
15. (2010•六盘水)．李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究。.【猜想与假设】串联电路总电压等于各用电器两端电压之和。
【设计与进行实验】(1)按如图所示的电路图连接电路；

(2)闭合开关，用电压表测出L1两端的电压； (3)在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
(4)测出AC间的电压。
【交流与评估】(1)在拆接电路时，开关必须 ；(2)李瑞同学用上面的方法能否测出L2两端的电压? ，为什么? ；
(3)方法改进后，实验数据记录如右表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符？ ；这个实验在设计方案上还存在的不足之处是 （写出一条)。
16.（2010•梅州）．小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图。
（1）请你依题中的实物连接图画出相应的电路图。
（2）实验中，小周同学先将5Ω的电阻R接入电路，电路连接完全正确，将滑动变阻器阻值调至最大处，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作。他在实验操作过程中的错误是没有保持电阻R的 不变。
（3）小周同学发现错误后重新进行实验，得到的数据如下表所示。根据表中的实验数据得出的结论是： 。
（4）小周同学发现有一个小灯泡，于是用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图所示，可知小灯泡的阻值是 Ω。

17. （2010•安徽）用如图所示的电路来测量未知电阻RX的阻值，R0阻值已知。
(1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关，__________________________________________。
c．断开开关，整理器材。
(2）用测量所得的物理量和已知量符号表示出待测电阻
RX＝_____________。
(3）写出本实验中滑动变阻器的作用：_______________________________________。
18.（2010•宁波）在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V的电源，额定电压为2．5V的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等。下图是没有连接完的实物电路。
(1)请你用笔画线代替导线，将实物电路连接完整。 (2)连好电路闭合开关，发现电压表指针偏转很小，其原因可能是 (写出一种即可)。
(3)经适当调整后，闭合开关，移动滑片P到某处，发现电压表的示数为2．2V，要测量小灯泡额定功率，应将滑片P向________端滑动。
(4)通过移动滑片P，测得多组数据，绘制成U - I，图像如上图。据此可计算出小灯泡正常发光时，滑动变阻器消耗的功率是________W(设电源电压保持不变)。

四、计算题（每题9分，共18分）
19. (2010•崇左)如图（1）所示是某品牌摩托车转向指示灯的电路图，转向指示灯的规格均为“6V 9W”，仪表盘上另装有转向仪表灯L，规格为“6V 1W”，电源电压为6V。当转向灯开关拨至左边时，左转前、后指示灯以及左转仪表灯L发光，提醒行人和其他车辆：摩托车将要往左转，L发光用来提示驾驶员——左转向灯亮了，把转向灯开关拨至右边时与上述的工作原理相类似。求：
（1）转向指示灯和转向仪表灯L正常工作时的电阻；
（2）该摩托车左转弯时，转向指示灯电路工作10s，消耗的电能是多少？）
（3）如果摩托车转向电路设计成图（2）所示的电路，电路存在哪些弊端？（要求写出两点）

20、(2010•海南)、一只“220V 100W”的灯泡，接在照明电路中，则
(1)正常发光时，通过灯泡的电流多大 ( 计算结果保留两位小数 ) ？
(2)正常发光时，通过灯泡消耗的电能是多少？
(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W ，则输电线上消耗的功率多大 ( 电源电压为220V) ？

八年级物理下册期中考试 参考答案
1-5.BCACD 6-10.ACCDD
11.答案：1；0.3；8.3 12.答案：1∶2 2∶1 2∶9
13.答案：10 ；27 14. 答案：0.1 300
15. （1）断开 （2）不能 因为电压表的正负接线柱接反了 （3）不符合 只凭一组实验数据得出结论带有偶然性，不能得出正确的规律
16.答案：（1）略（2）两端电压（3）当电压一定时，电流与电阻成反比（4）8
17.答案：(l）调节滑动变阻器，读出电压表V1、V2的示数分别为U1、U2
(2 ) Rc= U2R0 /U1
(3）保护电路；可以进行多次测量（答“改变电路中的电流或电路两端的电压”可适当给分）
18.答案：（1）（2）①滑动变阻器阻值太大②电压表使用的量程过大（3）右（4）0.7
19.
20.
