2023年solidworks考试试题考试系统题库.doc

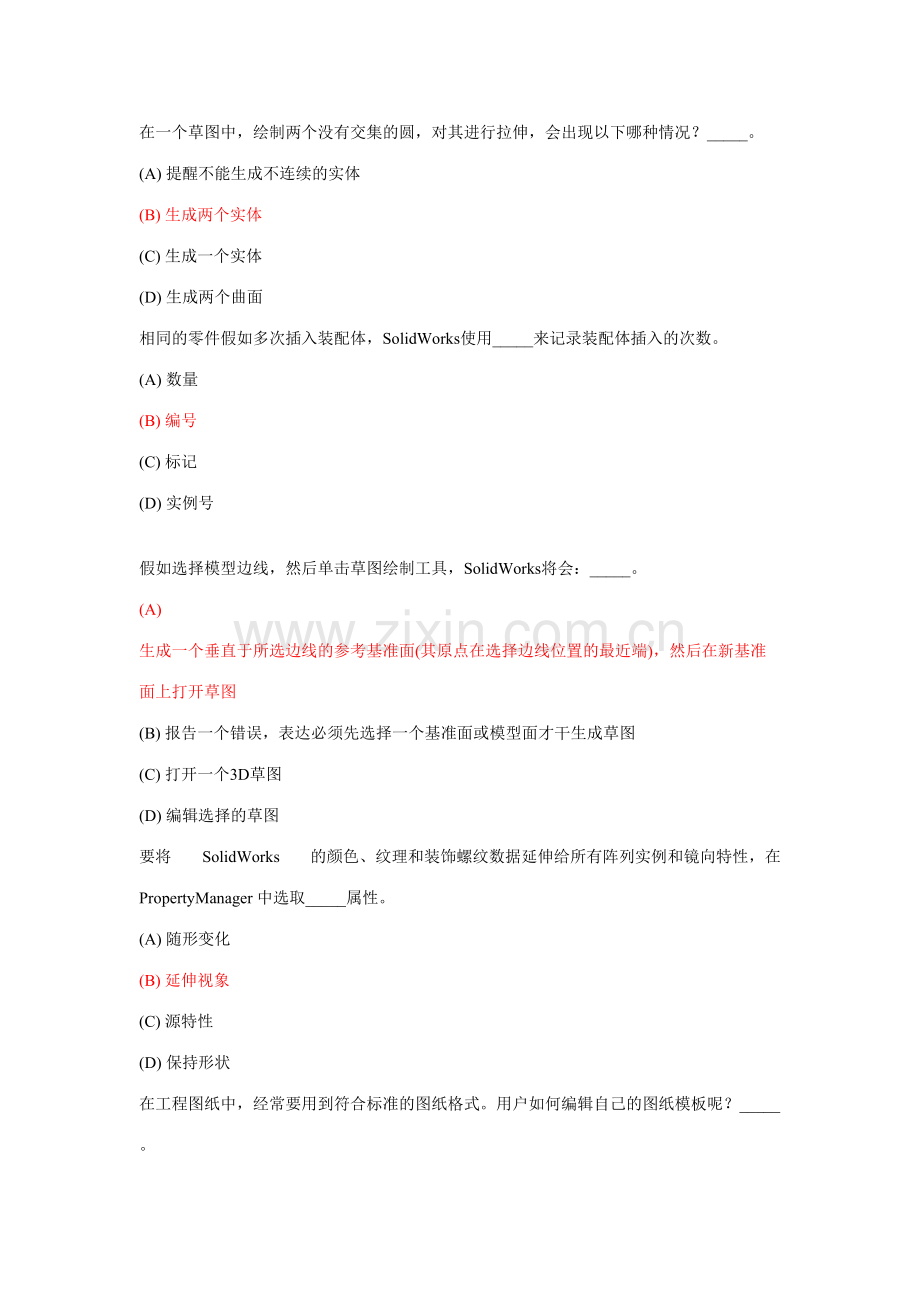

在一个草图中，绘制两个没有交集的圆，对其进行拉伸，会出现以下哪种情况？_____。
(A) 提醒不能生成不连续的实体
(B) 生成两个实体
(C) 生成一个实体
(D) 生成两个曲面
相同的零件假如多次插入装配体，SolidWorks使用_____来记录装配体插入的次数。
(A) 数量
(B) 编号
(C) 标记
(D) 实例号

假如选择模型边线，然后单击草图绘制工具，SolidWorks将会：_____。
(A) 生成一个垂直于所选边线的参考基准面(其原点在选择边线位置的最近端)，然后在新基准面上打开草图
(B) 报告一个错误，表达必须先选择一个基准面或模型面才干生成草图
(C) 打开一个3D草图
(D) 编辑选择的草图
要将 SolidWorks 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例和镜向特性，在 PropertyManager 中选取_____属性。
(A) 随形变化
(B) 延伸视象
(C) 源特性
(D) 保持形状

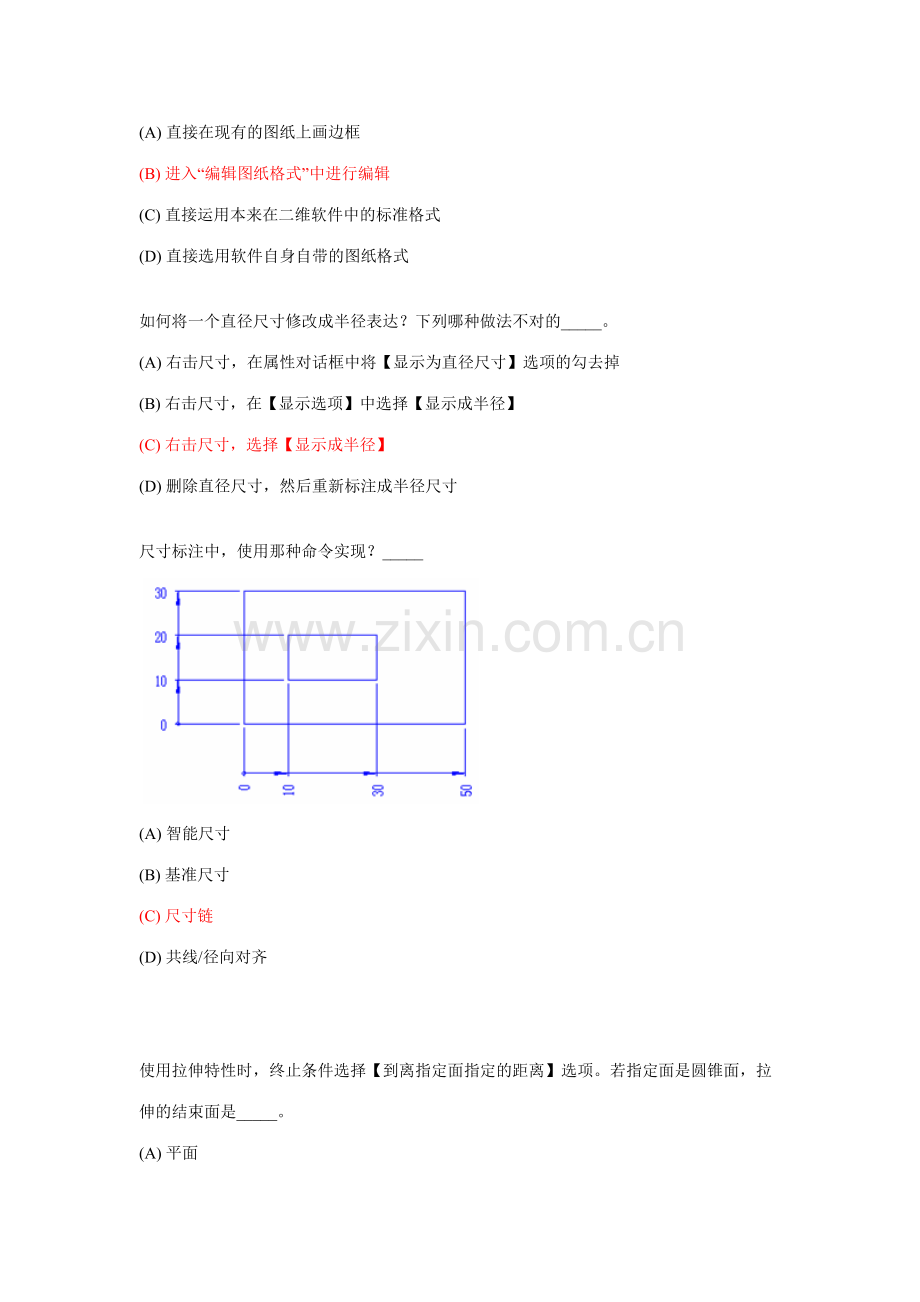

在工程图纸中，经常要用到符合标准的图纸格式。用户如何编辑自己的图纸模板呢？_____。
(A) 直接在现有的图纸上画边框
(B) 进入“编辑图纸格式”中进行编辑
(C) 直接运用本来在二维软件中的标准格式
(D) 直接选用软件自身自带的图纸格式

如何将一个直径尺寸修改成半径表达？下列哪种做法不对的_____。
(A) 右击尺寸，在属性对话框中将【显示为直径尺寸】选项的勾去掉
(B) 右击尺寸，在【显示选项】中选择【显示成半径】
(C) 右击尺寸，选择【显示成半径】
(D) 删除直径尺寸，然后重新标注成半径尺寸

尺寸标注中，使用那种命令实现？_____

(A) 智能尺寸
(B) 基准尺寸
(C) 尺寸链
(D) 共线/径向对齐

使用拉伸特性时，终止条件选择【到离指定面指定的距离】选项。若指定面是圆锥面，拉伸的结束面是_____。
(A) 平面
(B) 圆柱面
(C) 无法成形
(D) 圆锥面
假如选择模型边线，然后单击草图绘制工具，SolidWorks将会：_____。
(A) 生成一个垂直于所选边线的参考基准面(其原点在选择边线位置的最近端)，然后在新基准面上打开草图
(B) 报告一个错误，表达必须先选择一个基准面或模型面才干生成草图
(C) 打开一个3D草图
(D) 编辑选择的草图
图样中标注锥度时，其锥度符号应配置在________。
(A)基准线上
(B)指引线上
(C)轴线上
(D)A，B均可
绘制轴测图时，最取尺寸的方法是：________。
(A)每一尺寸均从视图中按比例取定
(B)必须沿轴测轴方向按比例取定
(C)一般沿轴测轴方向，必要时可以不沿轴测轴方向量取
(D)不能沿轴测轴方向量取

可以按住_____键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
(A) Ctrl
(B) Alt
(C) Tab
(D) Shift
创建扫描特性时，【方向/扭转控制】选项选择【随途径变化】，可使截面_____。
(A) 与途径的角度始终保持不变。
(B) 总是与起始截面保持平行。
(C) 与开始截面在沿途径扭转时保持平行。
(D) 与开始截面在沿途径扭转时保持角度不变。

选择视图中的封闭样条曲线，请问采用何种命令产生右侧图所示的效果（即原视图中只保存样条曲线内部的视图）。_____
(A)剪裁视图
(B) 局部视图
(C)断开的剖视图
(D) 断裂视图

请问在工程图中使用哪个视图命令可以完毕的轴测剖切图_____。
(A)模型视图
(B) 局部视图
(C)断开的剖视图
(D) 剖切视图

如图所示，轮廓为圆，途径为零件的一条边的切除扫描，使用_____选项可以完毕。

(A) 所有贯通
(B) 保持相切
(C) 与结束端面对齐
(D) 切除到下一面

在下方左侧视图中绘制一条封闭的样条曲线，选择该样条曲线，采用何种视图命令生成右侧所示的视图。_____

(A)投影视图
(B) 剖面视图
(C)断开的剖视图
(D) 旋转剖视图

以毫米为单位完毕如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完毕题目。

已知：(单位：mm)
A=140.00°；
问题：
图中装配体的重心是 。
选项：
(A) X = 22.80，Y = 58.00，Z = -32.73
(B) X = 22.80，Y = 57.81，Z = -32.00
(C) X = 22.80，Y = 57.55，Z = -31.29
(D) X = 22.80，Y = 57.23，Z = -30.60
图样中基本尺寸数字用3.5号字时，则注写其极限偏差一般应采用的字号为________。
(A)1.8
(B)2.5
(C)3.5
(D)5
我国现行的投影体制可表述为：________。
(A)机件的图形按正投影法绘制，并采用第一角画法
(B)技术图样应采用正投影法绘制，并优先采用第一角画法，必要时允许使用第三角画法
(C)技术图样按正投影法绘制，并采用第一角或第三角画法
图样中标注的螺纹长度均指：________。
(A)涉及螺尾在内的有效螺纹长度
(B)不涉及螺尾存内的有效螺纹长度：
(C)涉及螺尾在内的螺纹总长度
(D)不涉及螺尾在内的完整螺纹长度
2D 中草图的绘制模式有 _____ 。
(A) 单击-拖动
(B) 单击-单击
(C) 拖动-单击
(D) 双击-拖动
在SolidWorks建模过程中，最基础的是草图绘制。以下哪类平面上能绘制草图_____。
(A) 基准面
(B) 实体的平面表面
(C) 剖面视图中的平面剖面
(D) 曲面
拉伸特性分为下列哪种特性_____。
(A) 实体或薄壁拉伸
(B) 凸台/基体拉伸
(C) 切除拉伸
(D) 曲面拉伸

以毫米为单位完毕如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完毕题目。

已知：(单位：mm)
A=145.00°；
问题：
图中装配体的重心是 。
选项：
(A) X = 22.80，Y = 58.00，Z = -32.73
(B) X = 22.80，Y = 57.81，Z = -32.00
(C) X = 22.80，Y = 57.55，Z = -31.29
(D) X = 22.80，Y = 57.23，Z = -30.60
以毫米为单位完毕如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完毕题目。

已知：(单位：mm)
A=135.00°；
问题：
图中装配体的重心是 。
选项：
(A) X = -22.63，Y = -47.27，Z =27.70
(B) X = -22.63，Y = -47.87，Z =28.42
(C) X = -22.63，Y = -48.40，Z =29.18
(D) X = -22.63，Y = -48.87，Z =29.99

绘制轴测图时所采用的投影法是：________。
(A)中心投影法
(B)平行投影法
(C)只能用正投影法
(D)只能用斜投影法
按现行螺纹标准，特性代号G表达的螺纹，其名称是：________。
(A)圆柱管螺纹
(B)55°非密封管螺纹
(C)非螺纹密封的管螺纹
在装配图中，相邻零件的相邻表面处的画法是：________。
(A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线
(B)应视具体情况区别对待，例如间隙配合的孔轴表面，为图示其间隙，也应画两条线
(C)无论接触或不接触都应画两条线
以下哪一项可以定义基准轴_____ 。
(A) 两点/顶点
(B) 原点
(C) 两平面
(D) 圆柱/圆锥面

生成筋特性前，必须先绘制一个与零件_____的草图。
(A) 相交
(B) 垂直
(C) 平行
(D) 成一定角度
以下关于断裂视图说法对的的是_____。
(A) 视图断裂后，断开区域的参考尺寸不会再反映实际零件的真实尺寸
(B) 拖动折断线，在视图中定位折断线位置，可以拟定视图中需要断开的范围
(C) 可以在断裂视图的内部右键单击，从弹出的快捷菜单中选择【撤消断裂视图】命令取消视图的断开
(D)用户不可以使用多个折断线在同一个视图中建立多处断裂

当使用引导线生成放样时，有以下建议_____。
(A) 引导线必须与所有轮廓相交
(B) 可以使用任意数量的引导线
(C) 引导线可以相交于点
(D) 引导线可以比生成的放样长
生成筋特性前，必须先绘制一个与零件_____的草图。
(A) 相交
(B) 垂直
(C) 平行
(D) 成一定角度

以毫米为单位完毕如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完毕题目。

已知：(单位：mm)
A=140.00°；
问题：
图中装配体的重心是 。
选项：
(A) X = 21.05，Y = 55.30，Z = -71.94
(B) X = 21.05，Y = 56.20，Z = -71.70
(C) X = 21.05，Y = 57.08，Z = -71.38
(D) X = 21.05，Y = 57.93，Z = -70.99

以毫米为单位完毕如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完毕题目。

已知：(单位：mm)
A=140.00°；
问题：
图中装配体的重心是 。
选项：
(A) X = 21.05，Y = 55.30，Z = -71.94
(B) X = 21.05，Y = 56.20，Z = -71.70
(C) X = 21.05，Y = 57.08，Z = -71.38
(D) X = 21.05，Y = 57.93，Z = -70.99

以毫米为单位完毕如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完毕题目。

已知：(单位：mm)
A=55.00°；
问题：
图中装配体的重心是 。
选项：
(A) X = 30.98，Y =56.49，Z = -65.34
(B) X = 30.65，Y =57.00，Z = -65.34
(C) X = 30.28，Y =57.48，Z = -65.34
(D) X = 29.87，Y =57.93，Z = -65.34

按所给定的主、俯视图，想像形体，找出相应的左视图：___D_____。

按所给定的主俯视、俯视图，找出想相应的左视图：_C_______。

下列各图中，那组图的螺纹连接画法是符合标准的？___C_____。

填充阵列的预定义的切割形状有_____。
(A) 圆
(B) 方形
(C) 菱形
(D) 多边形
SolidWorks可以生成阶梯剖视图。在做阶梯剖视截面时，草图直线最多由几段直线构成？_____。
(A) 三段
(B) 四段
(C) 五段
(D) 任意数量

关于装配图的材料明细表，如下说法对的的涉及？_____。
(A) 使用装配体的材料明细表，必须在系统中安装Microsoft Excel 软件。
(B) 材料明细表可以保存为Excel 文献（*.csv）格式，以便于其他应用。
(C) 材料明细表可以保存位文本文献（*.txt）格式。
(D) 无论装配体的结构如何，用户可以在明细表中显示所有零件。

从FeatureManager设计树中可以了解一些关于装配体的信息，假如零部件是固定的，它的名称上会前缀一个_____。
(A) (固定)
(B) (+)
(C) (-)
(D) ?

配合的对齐条件有_____。
(A) 同向对齐
(B) 最近处对齐
(C) 反向对齐
(D) 异向对齐

在一个草图中，绘制两个没有交集的圆，对其进行拉伸，会出现以下哪种情况？_____。
(A) 提醒不能生成不连续的实体
(B) 生成两个实体
(C) 生成一个实体
(D) 生成两个曲面
可以按住_____键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
(A) Ctrl
(B) Alt
(C) Tab
(D) Shift
阵列时，规定在基体零件的边线与线性阵列之间保持特定的距离。应选择_____。
(A) 保持间距
(B) 随形变化
(C) 阵列随形
(D) 保持形状
视图的显示方式从左图变成右图，应使用什么操作？_____

（A） 右击视图，选择【切边】|【切边可见】。
（B） 右击视图，选择【切边】|【切边不可见】。
（C） 右击视图，选择【切边】|【带线型显示切边】。
（D） 右击视图，选择【切边】|【隐藏切边】。
建立下侧的视图，通过哪个命令可以实现？_____

(A) 模型视图
(B) 交替位置视图
(C) 投影视图
(D) 辅助视图
机械图样所采用的投影法为________。
(A)中心投影法
(B)斜投影法
(C)正投影法
(D)B，C均采用

当某点有一个坐标值为0时，则该点一定在： ________。
(A)空间
(B)投影面上
(C)坐标轴上
(D)原点
螺纹有五个基本要素，它们是：________。
(A)牙型、直径、螺距、旋向和旋合长度
(B)牙型、直径、螺距、线数和旋向
(C)牙型、直径、螺距、导程和线数
(D)牙型、直径、螺距、线数和旋合长度
在草图绘制中，用户经常需要标注尺寸，这些尺寸是有属性的。当用户给这些尺寸定义名称时，可以输入_____。
(A) 英文字母
(B) 数字
(C) 中文
(D) 不能改变

生成筋特性前，必须先绘制一个与零件_____的草图。
(A) 相交
(B) 垂直
(C) 平行
(D) 成一定角度

以下关于剖面视图说法对的的是_____。
(A) 剖面视图需要人工绘制草图，默认的草图工具为直线
(B) 剖面视图的剖面线不能包含圆弧
(C) 在放置剖面视图时按住Shift键，可以断开剖面视图和父视图的对齐关系
(D) 选择剖面视图的视图标号，并在属性管理器中选中手工视图标号复选框，可以给定任意字符的视图标号

在SolidWorks中，同一个草图可以被多个特性共享。(T/F)
在工程图中不能插入图片(T/F)
拟定图形中各结构要素位置的尺寸称为定位尺寸。(T/F)
用第一角、第三角画法两出的技术图样，一般均属于多面正投影图。(T/F)
剖视图的剖切区域中可再作一次局部的剖切，采用这种表达方法时，两个剖面区域的剖面线方向应错开，但间隔应相等。(T/F)
凡是比一般公差大的公差，图形中均不需注出公差。(T/F)

对于基体或凸台扫描特性轮廓必须是闭环的，但可以相交； (T/F)
在装配体中，压缩某个零部件，与其有关的装配关系不会被压缩 。(T/F)
同一种产品的图样只能采用一种图框格式。(T/F)
每个平面图形中均有三个方向的重要尺寸基准。(T/F)
轴测图只能用作辅助性图样，不能作为产品图样。(T/F)
机件上斜度不大的结构，如在一个图形中已表达清楚时，其他图形可按其小端画。(T/F)
采用间隙配合的孔和轴，为了表达配合性质，结合表面应画出间隙。(T/F)
零件图和装配图有不同的表达内容和作用，但应采用完全相同的标题栏格式。(T/F)
可以对阵列进行阵列。(T/F)
为运用预先印制的图纸及便于布置图形，允许将A3幅面图纸的短边水平放置，但应使标题栏位于图纸的左下角。(T/F)
在零件图中，表达圆柱体时最少需要二个视图。(T/F)
左视图反映物体从左向右看的形状以及各组成部分的上下、左右位置。(T/F)
图样中的参考尺寸及理论对的尺寸，如(30)、因其未注出公差规定，故这些尺寸可按“末注公差”的规定控制。(T/F)
编排装配图中的零部件序号时，对于组合件以及装配关系清楚的零件组，不允许只画一条共指引线。(T/F)
在一个圆形草图和一个点草图（两个草图不在同一平面上）之间，可以添加放样特性。(T/F)
在圆柱面上可以直接生成异型孔向导孔。(T/F)
标注线性尺寸时，尺寸线一般所注的线段平行。但为了方便标注，尺寸线亦可与所注的线段不平行。(T/F)
与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量。(T/F)
组合体上标注的尺寸，一般情况下涉及定位尺寸和定形尺寸两种。 (T/F)
某图样的标题栏中的比例为1:2，表达某一局部结构而单独画出的图形上方标注的比例是l:l，则此图形应称为局部放大图。(T/F)
两圆柱齿轮啮合时，在平行于圆柱齿轮轴线的投影面视图中，啮合区内的齿顶线不需画出，只需在相应于分度圆相切处画一条细点画线。(T/F)
无论是注公差尺寸还是未注公差尺寸，其实际尺寸均必须位于极限偏差限定的范围内，否则，该竣工零件应予拒收。(T/F)
编排装配图中的零部件序号时，对于组合件以及装配关系清楚的零件组，不允许只画一条共指引线。(T/F)

旋转特性轮廓标注的半径尺寸或直径尺寸会显示半径或直径尺寸符号(T/F)
选择保持特性来保存诸如切除或拉伸之类的特性，这些特性在应用倒角时通常被移除。(T/F)
在一个SolidWorks 工程图文献中，可以包含多张图纸，从而可以使多个零件、装配的工程图都在一个工程图文献中(T/F)
锥度符号的高度应比图样中字体高度小一号。(T/F)
在零件图中，表达圆柱体时最少需要二个视图。(T/F)
曲面立体是指个部由曲面围成的几何体。(T/F)
为方便作图，绘制正等轴测图时的轴向伸缩系数采用简化伸缩系数。(T/F)
当用局部视图表达机件上某部分的结构时，无论该结构是否对称，均可将局部视图配置在相应视图中的该结构附近，并用细点画线连接两图，且无需另行标注。(T/F)
在机械图样样中一律以箭头作为尺寸线的终端。(T/F)
一套完整的产品图样中，除了画出装配图外，还必须画出该产品每个零件的零件图。(T/F)

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=142, B=28, C=80, D=48

工程图1
规定：
1． 求环节图2-a中模型的表面积是________。
(A)53553.22
(B)50829.07
(C)51739.97
(D)52648.50
2． 环节图2-c中模型的重心是________。
(A) X=5.33 Y=-39.24 Z=0.00
(B) X=5.40 Y=-40.80 Z=0.00
(C) X=5.47 Y=-42.36 Z=0.00
(D) X=5.54 Y=-43.92 Z=0.00
3． 环节图2-d中模型的体积是________。
(A)297704.34
(B)303542.20
(C)309331.44
(D)291828.56
4． 修改参数A=143, B=29, C=81, D=49时，环节图2-d中模型的面积是________。
(A)58435.44
(B)55772.57
(C)56666.51
(D)57554.61

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=131, B=31, C=83, D=51

工程图1
规定：
1． 求环节图2-a中模型的表面积是________。
(A)52388.57
(B)50512.82
(C)51133.25
(D)51758.51
2． 环节图2-c中模型的重心是________。
(A) X=4.22 Y=-28.80 Z=0.00
(B) X=4.23 Y=-29.91 Z=0.00
(C) X=4.24 Y=-31.01 Z=0.00
(D) X=4.24 Y=-32.13 Z=0.00
3． 环节图2-d中模型的体积是________。
(A)300211.45
(B)303779.35
(C)307356.11
(D)296652.43
4． 修改参数A=128, B=28, C=80, D=48时，环节图2-d中模型的面积是________。
(A)57270.80
(B)55456.32
(C)56059.79
(D)56664.62

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=47, B=43, C=61, D=76

工程图1
规定：
1． 求环节图2-b中模型的表面积是________。
(A)22367.40
(B)22511.57
(C)22655.56
(D)22799.38
2． 环节图2-d中模型的重心是________。
(A) X=28.85 Y=11.70 Z=-70.20
(B) X=28.95 Y=11.87 Z=-69.92
(C) X=29.05 Y=12.05 Z=-69.63
(D) X=28.75 Y=11.52 Z=-70.46
3． 环节图2-e中模型的体积是________。
(A)89135.51
(B)87093.58
(C)87775.05
(D)88455.65
4． 修改参数A=48, B=44, C=62, D=77时，环节图2-e中模型的面积是________。
(A)23309.31
(B)22882.53
(C)23025.03
(D)23167.29

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=74, B=86, C=42, D=12

工程图1
规定：
1． 求环节图2-c中模型的表面积是________。
(A)28223.49
(B)28987.28
(C)29763.17
(D)30551.17
2． 环节图2-e中模型的重心是________。
(A) X=0.00 Y=24.18 Z=-27.04
(B) X=0.00 Y=24.78 Z=-25.91
(C) X=0.00 Y=25.49 Z=-24.71
(D) X=0.00 Y=26.32 Z=-23.44
3． 环节图2-g中模型的体积是________。
(A)100938.23
(B)93293.56
(C)117248.02
(D)108921.05
4． 修改参数A=75, B=87, C=43, D=13时，环节图2-g中模型的面积是________。
(A)30505.55
(B)28119.94
(C)28903.26
(D)29698.46

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=111, B=73, C=73, D=51

工程图1
规定：
1． 求环节图2-c中模型的表面积是________。
(A)39876.42
(B)39026.74
(C)38184.93
(D)37351.02
2． 环节图2-f中模型的重心是________。
(A) X=25.41 Y=29.72 Z=-55.00
(B) X=25.62 Y=30.15 Z=-55.50
(C) X=25.83 Y=30.54 Z=-56.00
(D) X=26.04 Y=30.90 Z=-56.50
3． 环节图2-i中模型的体积是________。
(A)187561.71
(B)182485.64
(C)197482.02
(D)192554.97
4． 修改参数A=112, B=74, C=74, D=52时，环节图2-i中模型的面积是________。
(A)41251.84
(B)39013.14
(C)39754.94
(D)40501.05

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=48, B=44, C=62, D=77

工程图1
规定：
1． 求环节图2-b中模型的表面积是________。
(A)22367.40
(B)22511.57
(C)22655.56
(D)22799.38
2． 环节图2-d中模型的重心是________。
(A) X=28.84 Y=11.73 Z=-70.22
(B) X=28.95 Y=11.91 Z=-69.94
(C) X=29.05 Y=12.08 Z=-69.64
(D) X=28.74 Y=11.56 Z=-70.48
3． 环节图2-e中模型的体积是________。
(A)89219.68
(B)87177.74
(C)87859.21
(D)88539.81
4． 修改参数A=49, B=45, C=63, D=78时，环节图2-e中模型的面积是________。
(A)23248.95
(B)22822.17
(C)22964.68
(D)23106.93
根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=105, B=70, C=52, D=30

工程图1
规定：
1． 求环节图2-c中模型的表面积是________。
(A)21251.04
(B)21834.78
(C)22431.53
(D)23041.26
2． 环节图2-e中模型的重心是________。
(A) X=32.21 Y=15.43 Z=0.00
(B) X=31.36 Y=15.28 Z=0.00
(C) X=30.49 Y=15.15 Z=0.00
(D) X=29.60 Y=15.04 Z=0.00
3． 环节图2-g中模型的体积是________。
(A)95997.49
(B)89891.11
(C)109099.80
(D)102396.36
4． 修改参数A=106, B=71, C=53, D=31时，环节图2-g中模型的面积是________。
(A)25240.66
(B)23177.17
(C)23845.32
(D)24533.20

环节图2
根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=55, B=61, C=97, D=85

工程图1
规定：
1． 求环节图2-b中模型的表面积是________。
(A)32189.67
(B)31396.67
(C)30613.24
(D)29839.39
2． 环节图2-d中模型的重心是________。
(A) X=0.00 Y=-30.49 Z=52.53
(B) X=0.00 Y=-30.34 Z=53.13
(C) X=0.00 Y=-30.21 Z=53.72
(D) X=0.00 Y=-30.08 Z=54.32
3． 环节图2-f中模型的体积是________。
(A)158169.56
(B)152531.42
(C)169699.52
(D)163892.26
4． 修改参数A=56, B=62, C=98, D=86时，环节图2-f中模型的面积是________。
(A)34274.76
(B)31856.49
(C)32652.94
(D)33459.03

环节图2

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=85, B=164, C=80, D=28

工程图1
规定：
1． 求环节图2-a中模型的表面积是________。
(A)49649.67
(B)47146.67
(C)47960.03
(D)48793.79
2． 环节图2-c中模型的重心是________。
(A) X=17.27 Y=6.85 Z=-32.56
(B) X=17.62 Y=6.91 Z=-32.65
(C) X=17.98 Y=6.97 Z=-32.75
(D) X=18.36 Y=7.02 Z=-32.88
3． 环节图2-d中模型的体积是________。
(A)304267.31
(B)310937.10
(C)317757.26
(D)297736.31
4． 修改参数A=86, B=165, C=81, D=29时，环节图2-d中模型的面积是________。
(A)54763.90
(B)52270.22
(C)53083.93
(D)53914.59
根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=49, B=45, C=63, D=78

工程图1
规定：
1． 求环节图2-b中模型的表面积是________。
(A)22367.40
(B)22511.57
(C)22655.56
(D)22799.38
2． 环节图2-d中模型的重心是________。
(A) X=28.82 Y=11.93 Z=-70.34
(B) X=28.93 Y=12.10 Z=-70.05
(C) X=29.03 Y=12.27 Z=-69.75
(D) X=28.72 Y=11.75 Z=-70.62
3． 环节图2-e中模型的体积是________。
(A)90200.91
(B)88158.97
(C)88840.44
(D)89521.05
4． 修改参数A=46, B=42, C=60, D=75时，环节图2-e中模型的面积是________。
(A)23154.50
(B)22727.72
(C)22870.23
(D)23012.48
根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=95, B=111, C=73, D=101

工程图1
规定：
1． 求环节图2-c中模型的表面积是________。
(A)50199.23
(B)50930.20
(C)51665.25
(D)52404.38
2． 环节图2-e中模型的重心是________。
(A) X=-16.00 Y=0.15 Z=-37.12
(B) X=-16.00 Y=0.25 Z=-38.41
(C) X=-16.00 Y=0.35 Z=-38.73
(D) X=-16.00 Y=0.46 Z=-39.06
3． 环节图2-h中模型的体积是________。
(A)195728.88
(B)189612.11
(C)208124.22
(D)202399.59
4． 修改参数A=96, B=112, C=74, D=102时，环节图2-h中模型的面积是________。
(A)53794.45
(B)51421.30
(C)52208.27
(D)52999.32

环节图2

环节图2

环节图2

根据零件工程图图1的题目设计规定和设计意图完毕建模。（单位：mm）
已知：A=132, B=170, C=82, D=30

工程图1
规定：
1． 求环节图2-a中模型的表面积是________。
(A)51358.64
(B)49109.87
(C)49851.49
(D)50601.05
2． 环节图2-c中模型的重心是________。
(A) X=7.30 Y=-15.16 Z=-5.88
(B) X=7.36 Y=-15.01 Z=-6.05
(C) X=7.41 Y=-14.87 Z=-6.21
(D) X=7.46 Y=-14.73 Z=-6.37
3． 环节图2-d中模型的体积是________。
(A)313765.90
(B)319969.99
(C)326226.81
(D)307614.10
4． 修改参数A=133, B=171, C=83, D=31时，环节图2-d中模型的面积是________。
(A)56472.86
(B)54233.41
(C)54975.39
(D)55721.85

根据零件工程图图1的题目设计规定和
