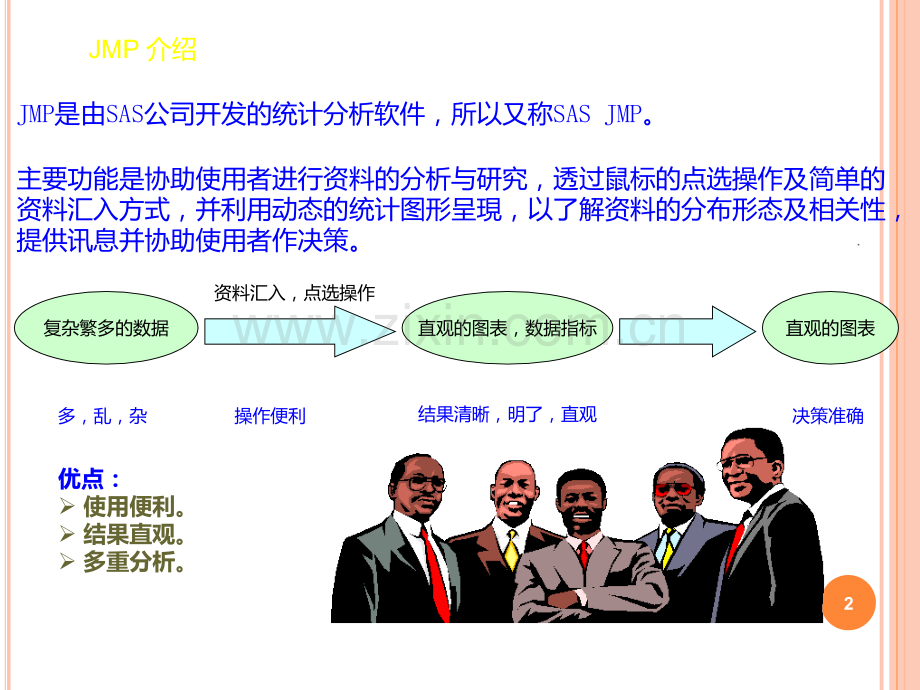

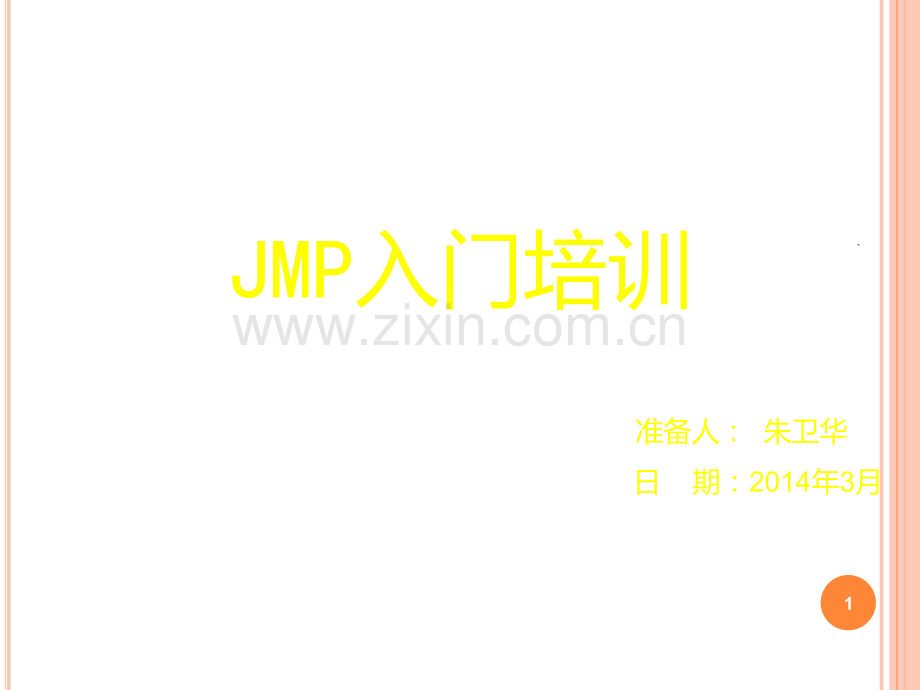

JMP入门培训 准备人：朱卫华日 期：2014年3月1.JMP是由SAS公司开发的统计分析软件，所以又称SAS JMP。JMP 介绍主要功能是协助使用者进行资料的分析与研究，透过鼠标的点选操作及简单的资料汇入方式，并利用动态的统计图形呈現，以了解资料的分布形态及相关性，提供讯息并协助使用者作决策。优点：使用便利。结果直观。多重分析。复杂繁多的数据多，乱，杂资料汇入，点选操作操作便利直观的图表，数据指标结果清晰，明了，直观直观的图表决策准确2.JMP可以提供一个图形界面来显示与分析数据，它具备以下功能：u在数据表单上可以查看、编辑、输入与处理数据；u强大而图形化的统计技术数据分析功能；u表单的排序和合并；u快捷的数据分组与统计计算功能；u质量提升技术如过程能力等；u分析结果输出。JMP 功能简介3.JMP 操作创建JMP数据表单:同一般的常用软件点击:Filenew。使用已有数据表单:点击：Fileopen点击如下所示的图标也可。选择所需行或列:连续可鼠标拖放，非连续可CTRL+CLICK。增加行及增加列：方法1、在空白的相依行处或相应列出双击 即可增加一行或一列。方法2、点击：RawsAdd rows增加行；点击：colsadd columns增加列。4.定义数据列名称与类型 方法一：双击列上部或选择col/col info。方法二：在列的上方点击左侧按钮设置。数据类型分如下三种：Continuous 定义可连续的数值型数据(1、2、3、4、5)；Ordinal 定义有顺序的数值型或字符型数据(A、B、C、D)；Nominal 定义分类（分级）的数值型或字符型数据(好、较好、差)。右击选“建模类型”，再选择数据类型左击后选择数据类型5.JMP 应用6.应用一:制作柱状图题目：某公司在2000年4个季度不同领域的销售额表，现在想直观地了解四 个季度的销售额比例及不同业务范围所占的份额？单位：百万元。方案：制作饼图/柱状图进行分析。电话机电动玩具服务业总计第一季度595662177第二季度453356134第三季度674538150第四季度256773165第一季度第二季度第三季度第四季度电话机59456725电动玩具56334567服务业62563873总计177134150165下一页的分析将得出上面的结论听课还有题目做，思考思考.7.应用一:制作柱状图1、创建JMP工作表，输入数据。2、点击下图所示：选择图形中的图表。3、在弹出的对话框中，如下图所示。点击：季度X,点击：其它项Y.既可得出柱状图。单击“图形：选择“图表”8.应用一:制作柱状图1、点击下图所示：选择图表中的叠加图，去掉前面的“V”。2、点击下图所示：选择”饼图”。注：柱状图可以叠加，饼图不可以(叠了没法看)。单击“图表：去掉“叠加图”前面的V9.应用二:制作柏拉图和饼图题目：在某日QA Gate抽样检验中，共发现100个不良品，请对不良模式进行 柏拉图分析。数据见下表。方案：制作柏拉图进行分析。sample no.defects sample no.defects sample no.defects sample no.defects sample no.defects 1short21NSOL41scratch61scratch81scratch2short22NSOL42scratch62scratch82scratch3short23NSOL43scratch63scratch83scratch4short24NSOL44scratch64scratch84scratch5short25lift ball45scratch65scratch85scratch6short26lift ball46scratch66scratch86scratch7short27lift ball47scratch67scratch87scratch8short28lift ball48scratch68scratch88scratch9NSOL29lift ball49scratch69scratch89scratch10NSOL30lift ball50scratch70scratch90scratch11NSOL31lift ball51scratch71scratch91scratch12NSOL32lift ball52scratch72scratch92scratch13NSOL33lift ball53scratch73scratch93scratch14NSOL34lift ball54scratch74scratch94scratch15NSOL35lift ball55scratch75scratch95scratch16NSOL36lift ball56scratch76scratch96scratch17NSOL37lift ball57scratch77scratch97scratch18NSOL38lift ball58scratch78scratch98scratch19NSOL39scratch59scratch79scratch99scratch20NSOL40scratch60scratch80scratch100scratch10.1、创建JMP工作表，输入数据。2、点击下图所示：选择图形中的Pareto Charts。3、在弹出的对话框中，如下图所示。点击：defects加入Y，然后确认。单击“图形：选择“图表”应用二:制作柏拉图和饼图11.应用三:制作直方图、计算Cpk题目：QA buyoff，测量了某种产品的30个wire pull值，得到如右表所示数据。其规格标准为：3g。请 做出其分布图并请对其是否正态分布做出判断，若 是正态分布，计算出其Cpk。方案：制作直方图进行分析。countswire pull16.88628.25737.26447.51957.4468.68478.80987.6697.704107.499118.282127.841138.531148.503158.542168.403177.47187.894198.24208.29217.825227.792238.08247.957258.154267.382277.866287.502298.116307.637这个图咋做呢！12.应用三:制作直方图、计算Cpk1、创建JMP工作表，输入数据。2、点击下图所示：选择分析中的 “分布”。3、在弹出的对话框中，如下图所 示。点击：wire pull加入Y，然后点击“确认”。单击“分析：选择“分布”13.应用三:制作直方图、计算Cpk点击wire pull左侧的“”1、点击“显示选择项”，再选择“水平布局”。2、点击“性能分析”在弹出的对话框中输入卡控制(规范)。3、我们将从最终的分布图里面得出CPK。单击“分析：选择“分布”规范值CPK14.应用四:制作控制图题目：现在对一台拉浆机是否处于稳定状态进行监 控，如右表所示为某日收集的数据。方案：制做Xbar-R图对过程数据进行监控。ResultTimeSample Size6.48:00am16.48:00am26.38:00am36.38:00am46.48:00am56.48:30am16.38:30am26.38:30am36.48:30am46.48:30am56.59:00am16.59:00am26.39:00am36.49:00am46.39:00am5这个图又咋做呢！15.应用四:制作控制图1、创建JMP工作表，输入数据。2、点击下图所示：“图形”-“控制图”-“X-bar”。3、在弹出的对话框中，如下图所示。点击：result加入Y，然后点击“确认”,Xbar-R如下页。16.应用四:制作控制图通过3Sigma计算出的上下管控线6次监控数据的分布趋势SPC管控规则：每次监控的最大值减去最小值不能超管控线17.应用五:线性拟合题目：在班级中，老师对20位男学生的身高和年龄 进行了统计，如右表所示。请分析身高和年 龄之间有无相关性。方案：1、将身高和年龄进行拟合分析；2、制作散点图也进行分析。小芳：你儿子多大了，个头这么大。他才15岁。学号身高(米)体重(千克)11.5255021.575531.6165241.555351.756861.6226871.734981.6397291.57770101.64158111.87662121.5764131.98861141.1553151.95651161.57364171.66374181.50152191.44162201.4034618.1、创建JMP工作表，输入数据。2、点击下图所示：选择分析中的“以X拟合Y”。3、在弹出的对话框中，如下图所示。点击：input加入X，output加入Y，然后点击“确认”。单击选择“拟合线”应用五:线性拟合身高与体重不成直线比例19.应用五:线性拟合题目：在某道工序中，工程师改变了输入X的值，得到相应的响应Y值，如左表所示。请分析 出Y关于X的方程式，以利于指导以后的生产。input Xoutput Y0.5255500.3573630.6167021.1510121.159780.6226821.159890.6397221.0779700.6415980.8768020.576420.9889011.1510330.9568910.5736340.6636140.501552将X与Y进行拟合就可以有结果了20.应用六:One Way Analysis题目：在同一机台上使用三种不同的参数进行打线，数据如右图分析参数（因子）的更改对ball shear（响应）有没有影响？方案：三组参数焊接的产品分别测40个ball shear 数据，数据见右表。countswire pulllowmidhigh111.6612.1611.22212.2811.4210.79311.7413.112.75412.1611.4111.57512.9110.2812.44610.9812.0411.23712.1911.9712.49812.0612.2812.01913.6311.6311.641011.9211.6612.841112.1111.5411.751211.9912.8311.241312.5613.0313.431413.4511.110.951511.2212.3613.091612.1312.1512.07听课还有题目做，思考思考.21.1、创建JMP工作表，输入数据。2、点击下图所示：选择分析中的“以X拟合Y”。3、在弹出的对话框中，如下图所示。点击：input加入X，output加入Y，然后点 击“确认”。单击选择“分位数”“均值/方差分析”“比较均值t”应用六:One Way Analysis22.1、做出另外一张wire pull的one way分析表。2、两盒型图代表两样本的分布，绿色钻石图代表资料的集中性，绿色中线 代表平均数，红色中线则是中位数。3、两圆形的大小不一定代表变异数不等；若大小相等变异数则相等。若两 圆形重合代表平均数等；若两圆形分开，则平均数不等。4、通过下面两张表来具体分析差异性是否存在。做最简单的看法：如果圈圈两两有叠的部分，说明无显著差异。P值大于0.05，说明无显著差异。应用六:One Way Analysis23.复习 学习与实战结合（举例）柱状图/饼图：_ 柏拉图：_ 直方图，CPK：_ 控制图：_ 线性拟合：_ One Way Analysis：_ SHEETSHEET球焊站一周的各类报警汇总一周QDR的分类机台buyoff数据分析Buyoff数据的稳定性监控Initial Study的结果分析劈刀寿命提升：每500K的数据分析24.谢谢您的聆听！25.谢谢大家！26.
