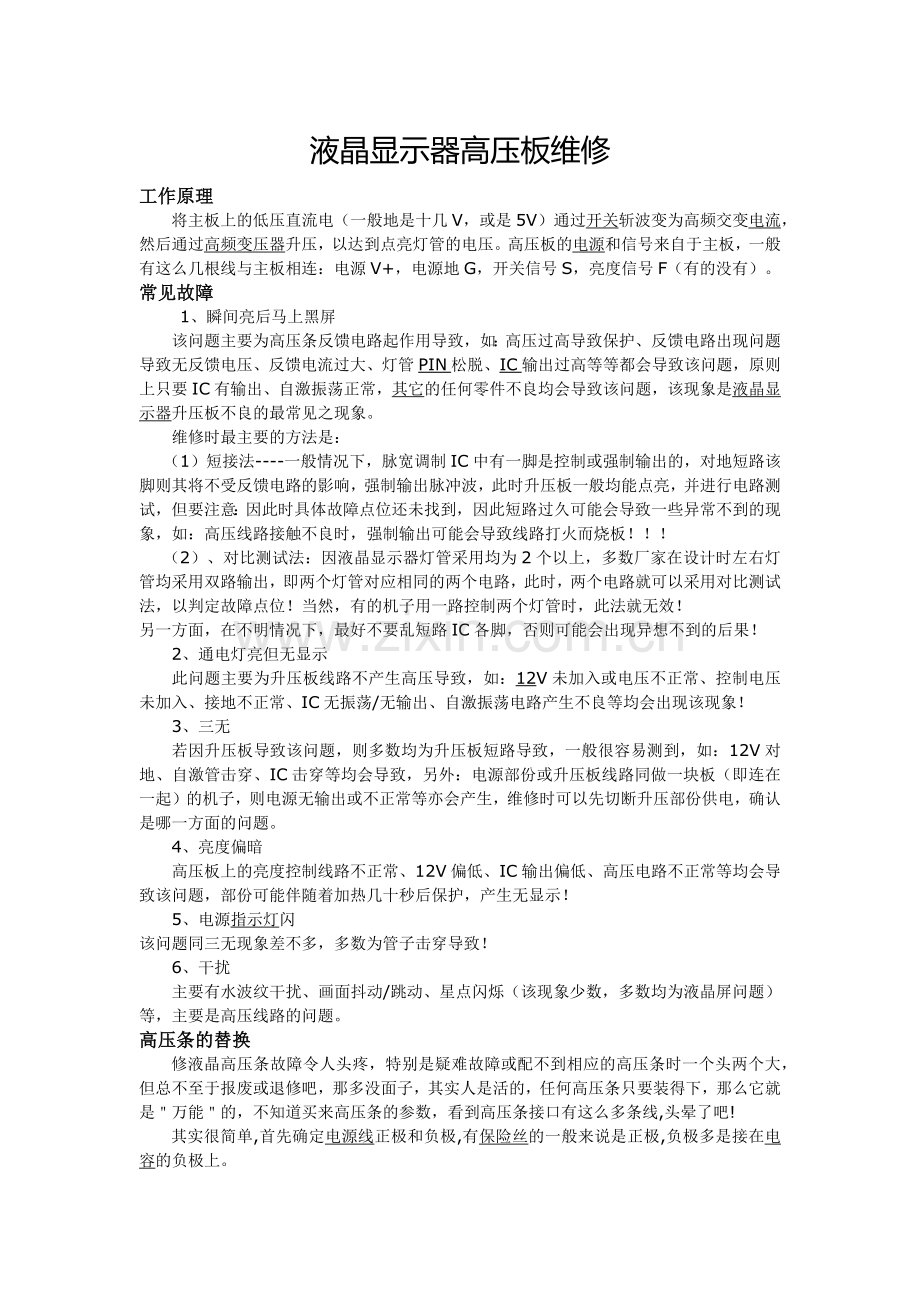

液晶显示器高压板维修
工作原理
将主板上的低压直流电（一般地是十几V，或是5V）通过开关斩波变为高频交变电流，然后通过高频变压器升压，以达到点亮灯管的电压。高压板的电源和信号来自于主板，一般有这么几根线与主板相连：电源V+，电源地G，开关信号S，亮度信号F（有的没有）。
常见故障
1、瞬间亮后马上黑屏
该问题主要为高压条反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是：
（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！
（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！
另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！
2、通电灯亮但无显示
此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！
3、三无
若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题。
4、亮度偏暗
高压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！
5、电源指示灯闪
该问题同三无现象差不多，多数为管子击穿导致！
6、干扰
主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。
高压条的替换
修液晶高压条故障令人头疼，特别是疑难故障或配不到相应的高压条时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压条只要装得下，那么它就是＂万能＂的，不知道买来高压条的参数，看到高压条接口有这么多条线,头晕了吧!
其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上。

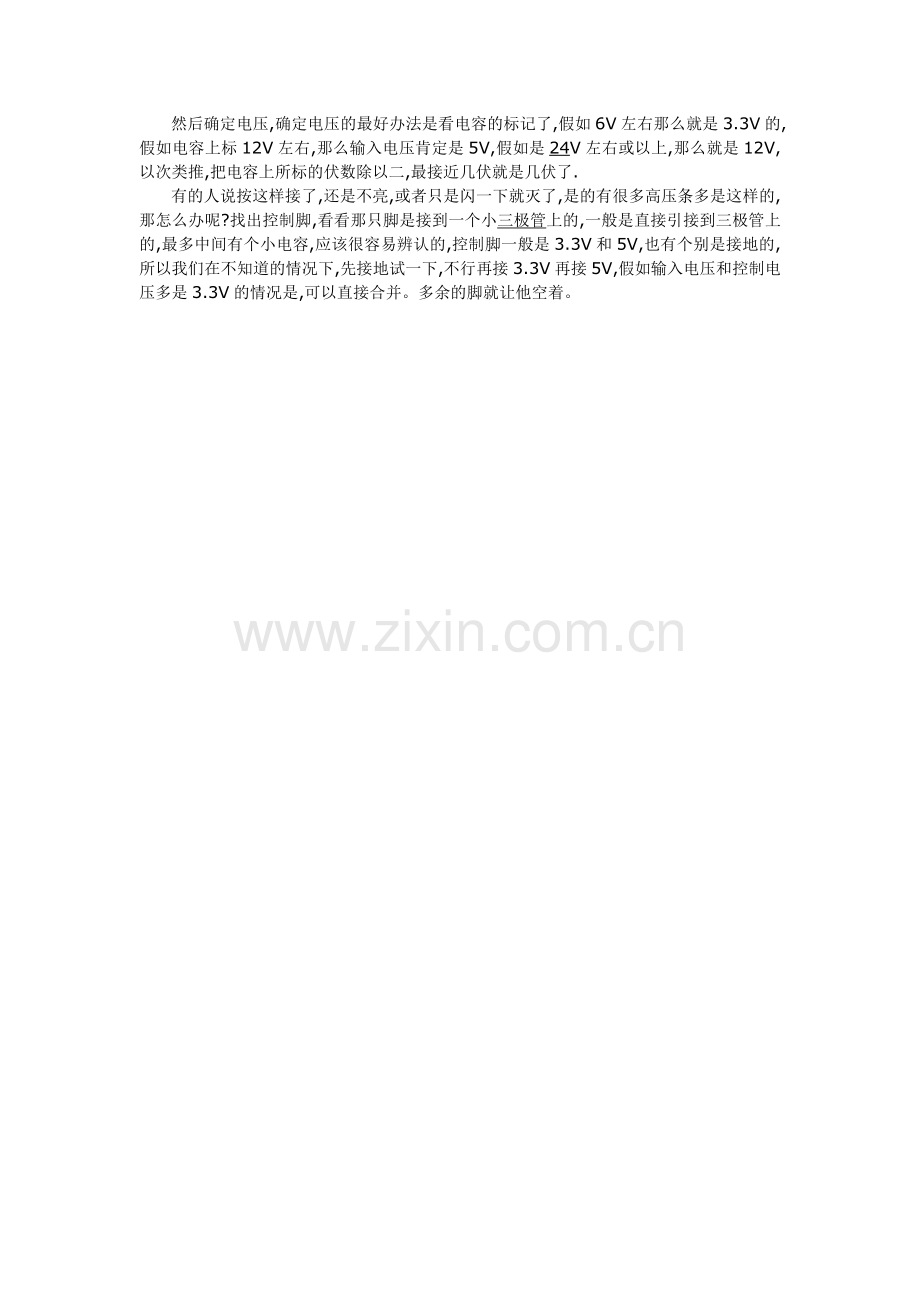

然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.
有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压条多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并。多余的脚就让他空着。
