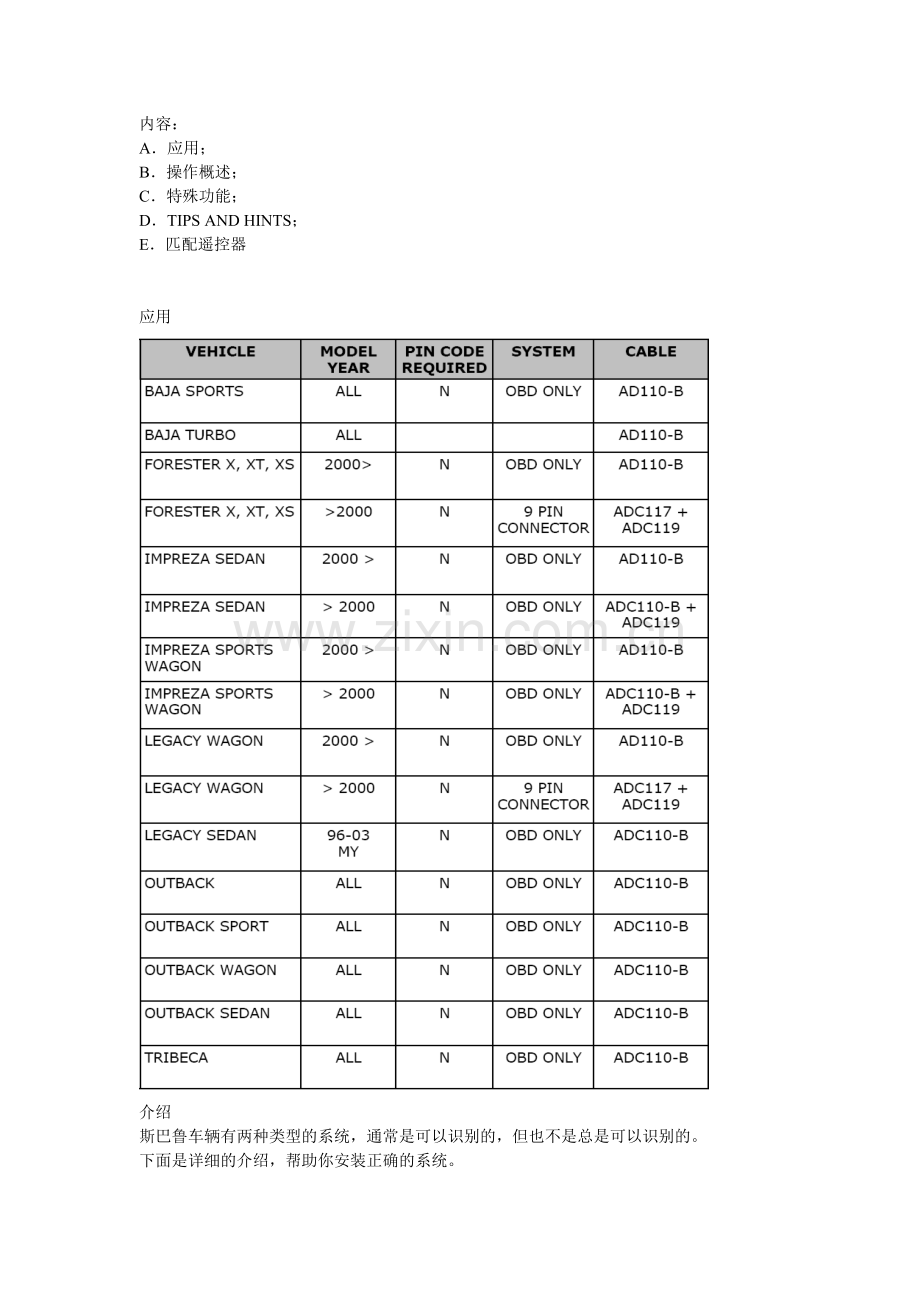

内容： A．应用； B．操作概述； C．特殊功能； D．TIPS AND HINTS； E．匹配遥控器应用介绍斯巴鲁车辆有两种类型的系统，通常是可以识别的，但也不是总是可以识别的。下面是详细的介绍，帮助你安装正确的系统。 - > 2000 这个系统通常在套盒内有一个键区；这些车辆也可以安装一个SIGMA警报器，有一个单独的遥控器；检测器不能匹配这些遥控器。匹配遥控器只能使用AD15 SIGMA警报程序器，从当地经销商处得到。 2000 -> 这个系统没有键区或者单独的遥控器。警报器/中控锁遥控器在钥匙头内。使用检测器可以匹配遥控器。说明： 1．在2000年左右的车辆，需要确定正确的系统； 2．当使用检测器匹配钥匙时，警报器必须解除； 3．当匹配钥匙时，必须使用真正的斯巴鲁芯片钥匙。可用功能： ECU编码匹配钥匙斯巴鲁防盗信息概述防盗操作停止车辆，转动点火锁到OFF的位置，汽车仪表板上红色LED将闪光，防盗威慑打开时每0.2秒钟闪光一次，打开时每2秒钟闪光一次。这个显示的是车辆的防盗情况。如果插入点火锁钥匙并启动车辆，LED将关闭，显示没有找到故障。如果使用一个不正确、非匹配的钥匙启动发动机，发动机将启动，但是2秒钟后将停止，发动机灯将闪光，发动机不能重新启动。如果连接只读存储器（早期的车辆）的插头，发动机控制单元将显示编码53，使用正确的芯片钥匙，可以启动车辆，发动机警告灯将继续闪光（因为编码53被存储）直到只读存储器插头断开连接。点火锁钥匙内没有电池，使用一个芯片，当钥匙转动到ON的位置，发动机ECU发送发动机请求信号到防盗ECU。防盗控制单元使用点火锁钥匙桶周围的天线和扩音器。天线发送125KHz频率信号到芯片，回复一个ID编码。这个编码然后发送到防盗ECU，然后发送编码，一个构造信号返回到发动机ECU，在发动机ECU内部，如果信号编码和存储的编码相同，发动机功能可用。所有的程序的完成不足100毫秒。当点火锁开关转动到OFF的位置，转动编码将被修改为任意值，发动机ECU发送新的编码通过通信线到防盗ECU。就这样，发动机控制单元准备接收防盗下次发送的正确的编码。如果新的发动机或者防盗控制单元安装，或者如果钥匙被替换，使用检测器和适当的软件，系统可以初始化。使用检测器最多可以匹配4把钥匙。编码53是“不正确的芯片钥匙编码”。说明转动编码。输入10次不正确的编码，控制单元将关闭10秒钟。扫描所有可用的编码将使用大概432个小时天线使用感应动力传输（被动的芯片钥匙）最大量的编码距离钥匙大约3cm 响应时间小于100毫秒系统当前流量15毫安（关闭情形）系统当前流量30毫安（编码发送期间）动力供给 6-16伏 d.c. 发动机控制单元EGI位于低杆操纵桶内。天线频率 125KHz 防盗控制单元-西门子 SWK4690位于低杆操纵桶内或者乘客地板上。特殊功能 POST 2000 模块说明： 1．匹配时，警报系统必须先解除； 2．当匹配钥匙时，只能使用真正的芯片钥匙. 选择车辆菜单从选择车辆菜单中选择必需的车辆，按下ENTER键选择车辆样式年份，按下ENTER键说明；车辆在2000年左右，两个系统可以试用，确定正确的系统。转动点火锁到ON的位置，按下ENTER键请等待正在通信中。。。检测器正在通信ECU 如果通信成功，系统信息将显示，按下ENTER键确认诊断菜单 ECU编码特殊功能选择特殊功能，按下ENTER键诊断菜单匹配钥匙选择匹配钥匙按下ENTER键匹配钥匙请出入第一把钥匙，将匹配钥匙，按下ENTER键匹配钥匙安全码1被发送匹配钥匙安全码2被发送匹配钥匙请等待，清除钥匙中匹配钥匙请等待，存储钥匙1 说明：如果无需继续匹配钥匙，按下BACK键返回上级菜单。如果需要匹配更多的钥匙，按下ENTER键，按照屏幕介绍的操作匹配钥匙你需要匹配第二把钥匙吗？ OK=ENTER CLEAR=BACK 最多可以匹配4把钥匙匹配钥匙存储钥匙匹配钥匙钥匙匹配程序完成 PRE-2000 系统选择车辆菜单从选择车辆菜单中选择必需的车辆，按下ENTER键选择车辆样式年份，按下ENTER键转动点火锁到ON的位置，按下ENTER键检测器正在通信ECU 请等待正在通信中。。。如果通信成功，系统信息将显示按下ENTER键诊断菜单 ECU编码特殊功能选择特殊功能，按下ENTER键诊断菜单匹配钥匙选择匹配钥匙，按下ENTER键匹配钥匙匹配钥匙进行中，请等待匹配钥匙转动点火锁到OFF的位置等待2秒钟转动点火锁到ON的位置按下ENTER键继续说明：这个系统仅可以匹配一把钥匙说明：如果必需匹配更多的钥匙，使用AD75 完成按下ENTER键继续 TIPS & HINTS 概述： 1．如果车辆没有通信，再次通信前，转动发动机曲柄； 2．如果检测器仅点火锁提供动力，在一些车辆，这是正常的情况； 3．天线不能被编码。匹配遥控器按照下面的操作，匹配遥控器： 1．在司机踢板内，有两个白色的维修连接器，黑色/蓝色的电线在里面，male/female连接器使用芯片终端。 2．将C/L维修连接器连接在一起，车门开启，车门关闭，按下遥控器上的UNLOCK按钮，然后按下LOCK按钮，车门将关闭，打开，确认遥控器记录； 3．重复程序匹配所有的遥控器，然后移出维修连接器，关闭系统。说明：所有的钥匙被编码后将被删除。
