屏蔽门电器
中英文缩写描述；
AC 交流电
DC 直流电
LPSU 就地供电单元
PEDC 屏蔽门站台控制器
PSCC 屏蔽门控制柜
PDP 屏蔽门配电柜
PSL 就地控制器
UPS 不间断电源
ATC 列车自动控制
DCU 门控制单元
PCB 印刷电路
SMT 系统维护工具
PSD 屏蔽门
ASD 滑动门
EED 应急门
MSD 端门
一 各设备的名称功能

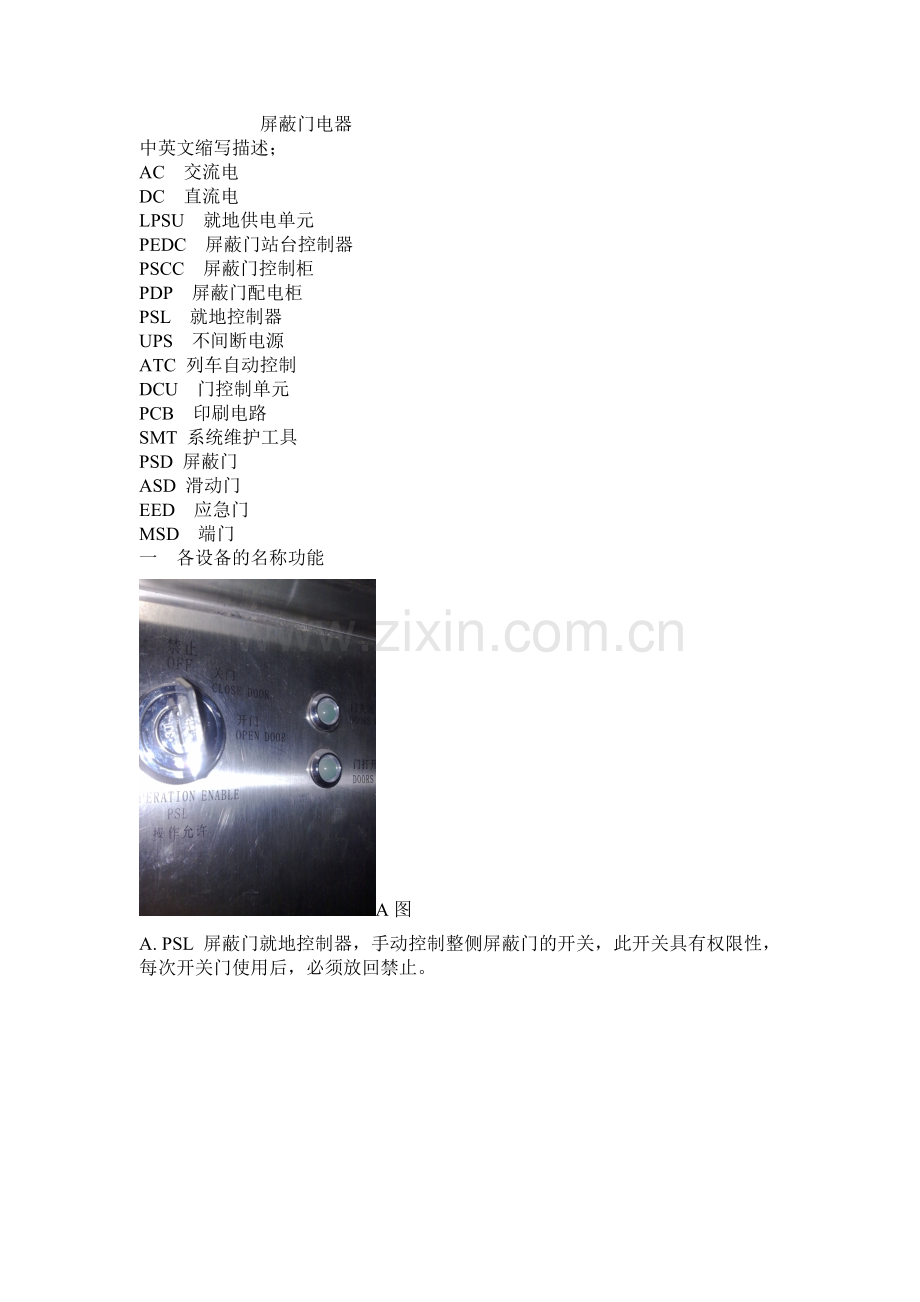

A图
A. PSL 屏蔽门就地控制器，手动控制整侧屏蔽门的开关，此开关具有权限性，每次开关门使用后，必须放回禁止。

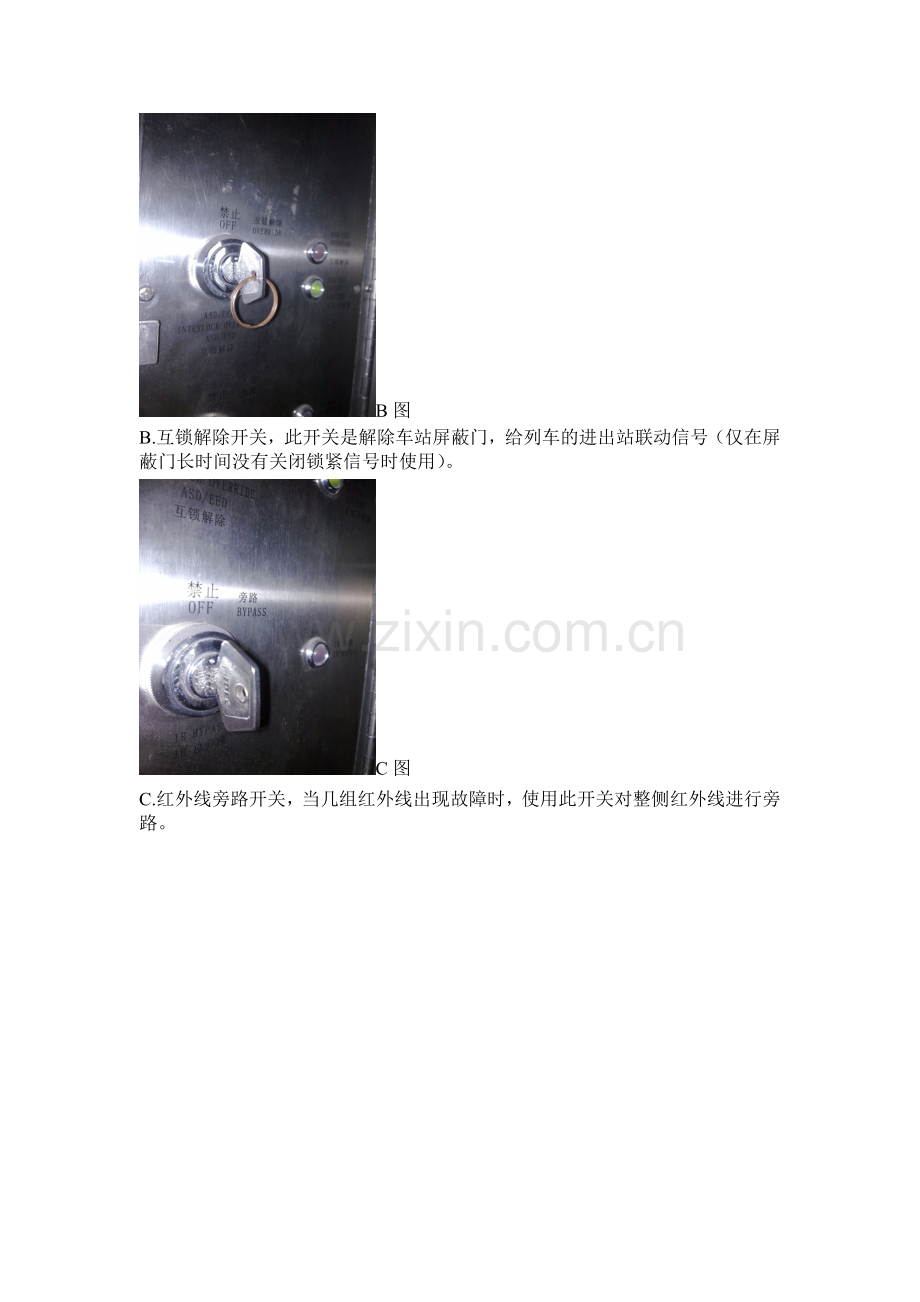

B图
B.互锁解除开关，此开关是解除车站屏蔽门，给列车的进出站联动信号（仅在屏蔽门长时间没有关闭锁紧信号时使用）。
C图
C.红外线旁路开关，当几组红外线出现故障时，使用此开关对整侧红外线进行旁路。
D图
D. 1. 银白色的是DCU门控单元，与PEDC进行通讯，收到PEDC的命令后，驱动电机开关门，再把关闭锁紧回传给PEDC。
2.CANBUS 数据通行线，黄颜色上进下出，用于SMT监控每一个屏蔽门的状态，为DCU上传软件，开关门时为门头指示灯提供闪烁指示。
3.关闭且锁紧信号线，关键开关门命令信号线，上进下出，PEDC发出开关门信号时，由此线串联到每一个门头提供给DCU，每一个门头的关闭且锁紧信号，由此线回传给PEDC。
4.行程开关线，将门头上所有行程开关的状态提供给DCU。
5.门号标示电位器，标示每个门的位置，（13号门开关为1 3，08号门开关为0 8 ）。
6.模板，集成电路板，门控单元工作的基本条件。
7.LED发光二极管，为门头指示灯提供电源。
8.门头电源插线，模板正常工作提供电源。
E图
E.图 1.门头电源变压器，将380v的交流电，变成36V的交流电，经过空气开关提供给模板。
2.空气开关，通断提供给模板的电源。
F图
F．图1门锁限位行程开关，a b 手动开门开关，检测滑动门的开与关，为DCU反馈关闭且锁紧等信号。
2手动解锁行程开关。用手动解锁或者EM解锁时，为DCU反馈检测信号。
3电磁锁，滑动门关闭后，将此滑动门进行锁定，未解锁情况下无法将门开启。
G图
G. 图 1.上行 下行 电源变压器，为每个门头提供电源。（此线必须接紧）
H 图
H. 图 1.AB双电源自动切换箱，A主电源 B备用电源，当A电源停电时，自动切换到B电源。
J图
J. 图 1.上行门头电源空气开关，（6个开关，一个开关控制5个滑动门单元）
K图
K. 图 1.门头模式开关，控制单个滑动门的开与关，当门出现故障时，可用手开或者手关对门进行隔离，以保证正常运营。
