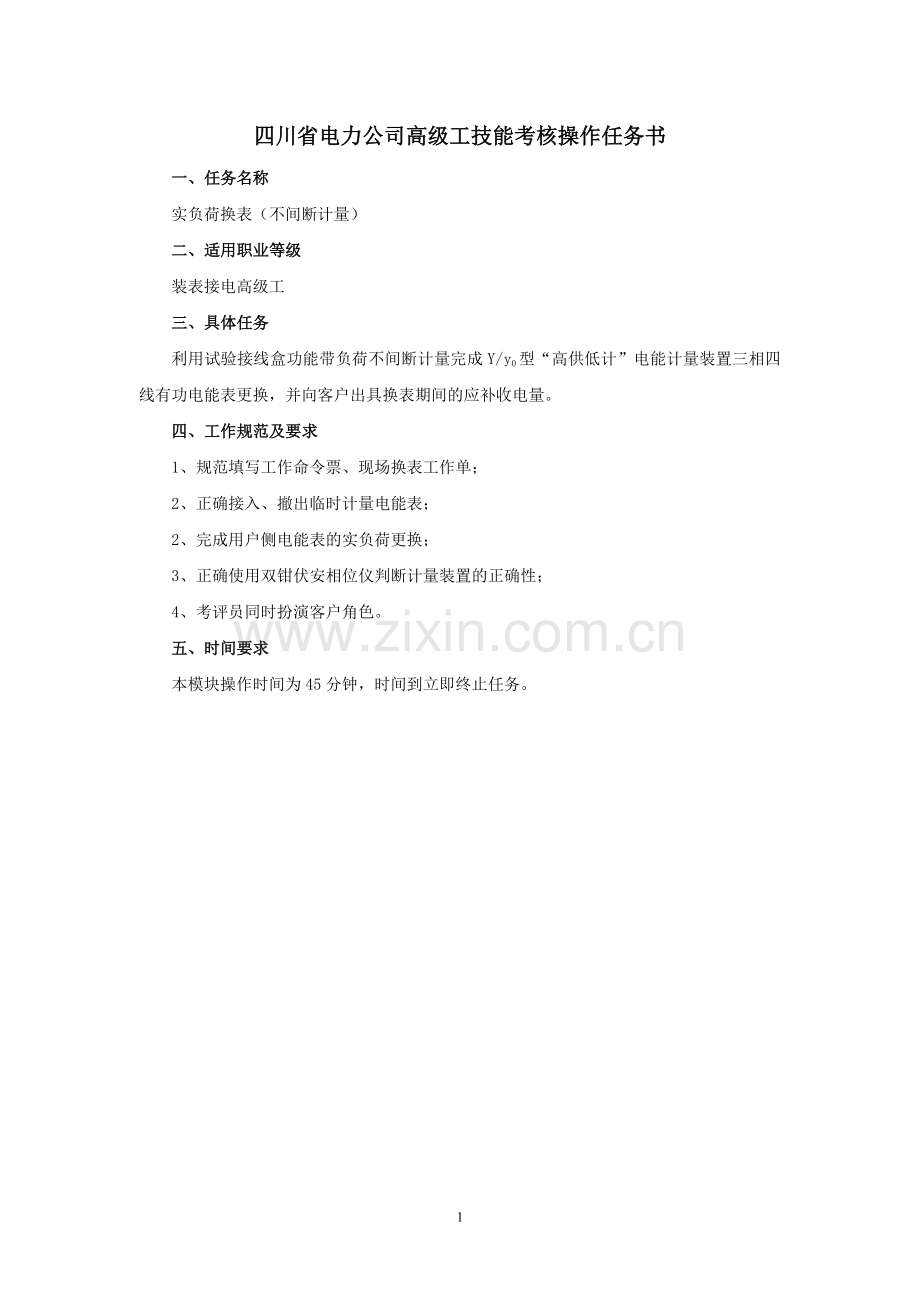

四川省电力公司高级工技能考核操作任务书
一、任务名称
实负荷换表（不间断计量）
二、适用职业等级
装表接电高级工
三、具体任务
利用试验接线盒功能带负荷不间断计量完成Y/y0型“高供低计”电能计量装置三相四线有功电能表更换，并向客户出具换表期间的应补收电量。
四、工作规范及要求
1、规范填写工作命令票、现场换表工作单；
2、正确接入、撤出临时计量电能表；
2、完成用户侧电能表的实负荷更换；
3、正确使用双钳伏安相位仪判断计量装置的正确性；
4、考评员同时扮演客户角色。
五、时间要求
本模块操作时间为45分钟，时间到立即终止任务。

1

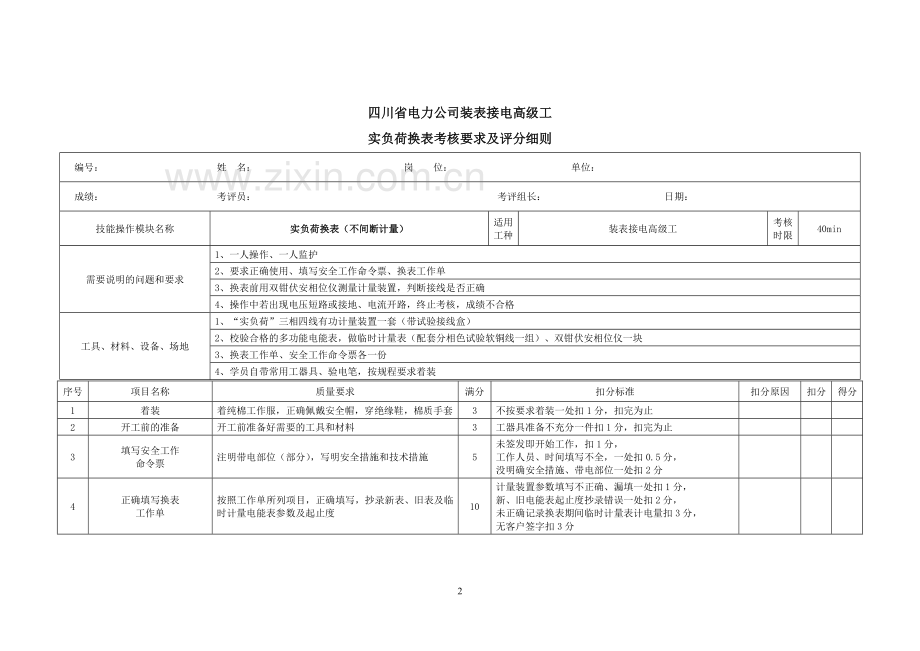

四川省电力公司装表接电高级工
实负荷换表考核要求及评分细则
编号：　　　　 　　　　　　姓　名：　　　　　　　　　　　　　　　岗　　位：　　　　　　　　　　　　单位：
成绩：　　　　 　　　　　考评员：　　　 　　　　　　　　　　　　　　　　　考评组长：　　　　　　　　　　　　日期：
技能操作模块名称
实负荷换表（不间断计量）
适用工种
装表接电高级工
考核时限
40min
需要说明的问题和要求
1、一人操作、一人监护
2、要求正确使用、填写安全工作命令票、换表工作单
3、换表前用双钳伏安相位仪测量计量装置，判断接线是否正确
4、操作中若出现电压短路或接地、电流开路，终止考核，成绩不合格
工具、材料、设备、场地
1、“实负荷”三相四线有功计量装置一套（带试验接线盒）
2、校验合格的多功能电能表，做临时计量表（配套分相色试验软铜线一组）、双钳伏安相位仪一块
3、换表工作单、安全工作命令票各一份
4、学员自带常用工器具、验电笔，按规程要求着装

序号
项目名称
质量要求
满分
扣分标准
扣分原因
扣分
得分
1
着装
着纯棉工作服，正确佩戴安全帽，穿绝缘鞋，棉质手套
3
不按要求着装一处扣1分，扣完为止

2
开工前的准备
开工前准备好需要的工具和材料
3
工器具准备不充分一件扣1分，扣完为止

3
填写安全工作
命令票
注明带电部位（部分），写明安全措施和技术措施
5
未签发即开始工作，扣1分，
工作人员、时间填写不全，一处扣0.5分，
没明确安全措施、带电部位一处扣2分

4
正确填写换表
工作单
按照工作单所列项目，正确填写，抄录新表、旧表及临时计量电能表参数及起止度
10
计量装置参数填写不正确、漏填一处扣1分，
新、旧电能表起止度抄录错误一处扣2分，
未正确记录换表期间临时计量表计电量扣3分，
无客户签字扣3分

5
工器具的使用
正确、合理使用工器具
5
工器具使用不当一次扣1分，扣完为止

6
换表前准备工作
对电能计量装置进行外观检查，确认表计正常运转且封印完好后正确启封
3
未对计量装置进行外观检查扣2分
启封方法不正确一处扣1分

7
检查计量装置接线的
正确性检查
选择适当的仪表，使用适当的量程，安全、正确地测量接入一、二、三元件的电压、电流、相位角，判断计量装置接线正确，记录正确、完整
16
仪表选择使用错误一次扣2分，不规范一次扣0.5分
未测试二次电流、电压、相位角一个点扣2分
未纪录测试数据扣3分，漏记录数据一处扣1分
未对计量装置接线正确性做出判断扣5分
记录错误一处扣1分，不规范一处扣0.5分，扣完为止

8
换表工作
利用试验接线盒功能正确接入临时计量表计，接通电压后，抄录起止度，然后接入计量装置二次电流回路；断开计费电能表电流回路，抄录该表电量止度
15
接入临时计量表时：
先短接电流后串表计扣3分
导线相色使用错误一处扣1分
电表进出线外露，一处扣1分
导线排列不规范，影响换表扣3分
螺钉未紧固，一处扣1分
未在接好线后抄录临时表起度，扣1分
未在电流短路片转接好（打开临时表电流短路片，闭合旧表短路片）后抄录旧表止度，扣1分
接线造成计量中断一处扣8分，扣完为止

按规程要求拆除旧表，做好标记、换上新表，正确恢复计费电能表连接导线
20
拆表时，螺丝未松完，乱拔导线一次扣1分
拆线未做标记一处扣1分
电压线未作绝缘处理1处扣1分
电表进出线外露，一处扣1分
螺钉未紧固，一处扣1分
导线排列不平直，有交叉一处扣1分
换表过程中造成接线错误一处扣8分，扣完为止
换表过程中表计脱落损坏扣10分
工具脱落一次扣2分
造成计量装置二次回路电压短路、电流开路错误，不得分

恢复实验接线盒电流连接片，抄录止度和起度，拆除临时计量表计
10
未在接好线后抄录新表起度，扣2分
未在电流短路片转接好后抄录临时表止度，扣2分
螺丝未松完，乱拔导线一次扣1分，扣完为止

接线检查，实负荷观察表计运转情况，测试换表后的二次电流、电压
5
未观察表计运转情况扣1分，未测试二次电流、电压一处扣1分，扣完为止

确认表计正常运转后正确加封
2
加封不正确，一处扣0.5分

9
收尾工作
收拾工具，清扫现场
3
未收拾工具扣1分，
未清扫现场扣1分，扣完为止

合　　计

100

6
四川省电力公司技能鉴定技能考核记录、计算页
编 号： 姓 名： 单 位：
试题正文
实负荷换表（不间断计量）
考核时限
40min
具体任务
利用试验接线盒功能带负荷完成Y/y0型“高供低计”电能计量装置三相四线有功电能表更换。已知现场计量电流互感器变比为 /5A。
旧表信息
厂名
型号
表号
规格
倍率
峰段电量
谷段电量
总电量

临时计量表计信息
型号
表号
规格
倍率
换表期间电量

峰段起、止电量

平段起、止电量

谷段起、止电量

总起、止电量

换表期间实际产生电量
（kWh）
电量性质
峰□ 平□ 谷□
新表信息
厂名
型号
表号
规格
倍率
峰段电量
谷段电量
总电量

计量装置接线正确性检查记录

计量设备更换完毕、已加封，包括：
□TV刀闸（柜）
□二次回路接线盒
□专用计量柜
□表计
□TA（柜）
装表人员签字：
参数测试数据
一元件
二元件
三元件
接线检查结论
电流（A）

电压（V）

相位角（°）

客户签字：

电 业 局 (公司)
安 全 工 作 命 令 票
单位： 班组： 编号：
现 场
工 作
负责人

计 划
工 作
时 间
起 月 日 时 分
止 月 日 时 分
安 全
负责人

工 作
地 点

工 作
内 容

人 员
组 织
（填写分工负责人员总人数）

安
全
措
施

其它
注意
事项

安全
执行
情况

注：1、一式二分，自存一份，工作人员一份。
2、每日按工作分别填写，工作完毕后交回安全员
3、票不能涂改，涂改无效。

填写人： 　　 签发人：
200 年 月 日
