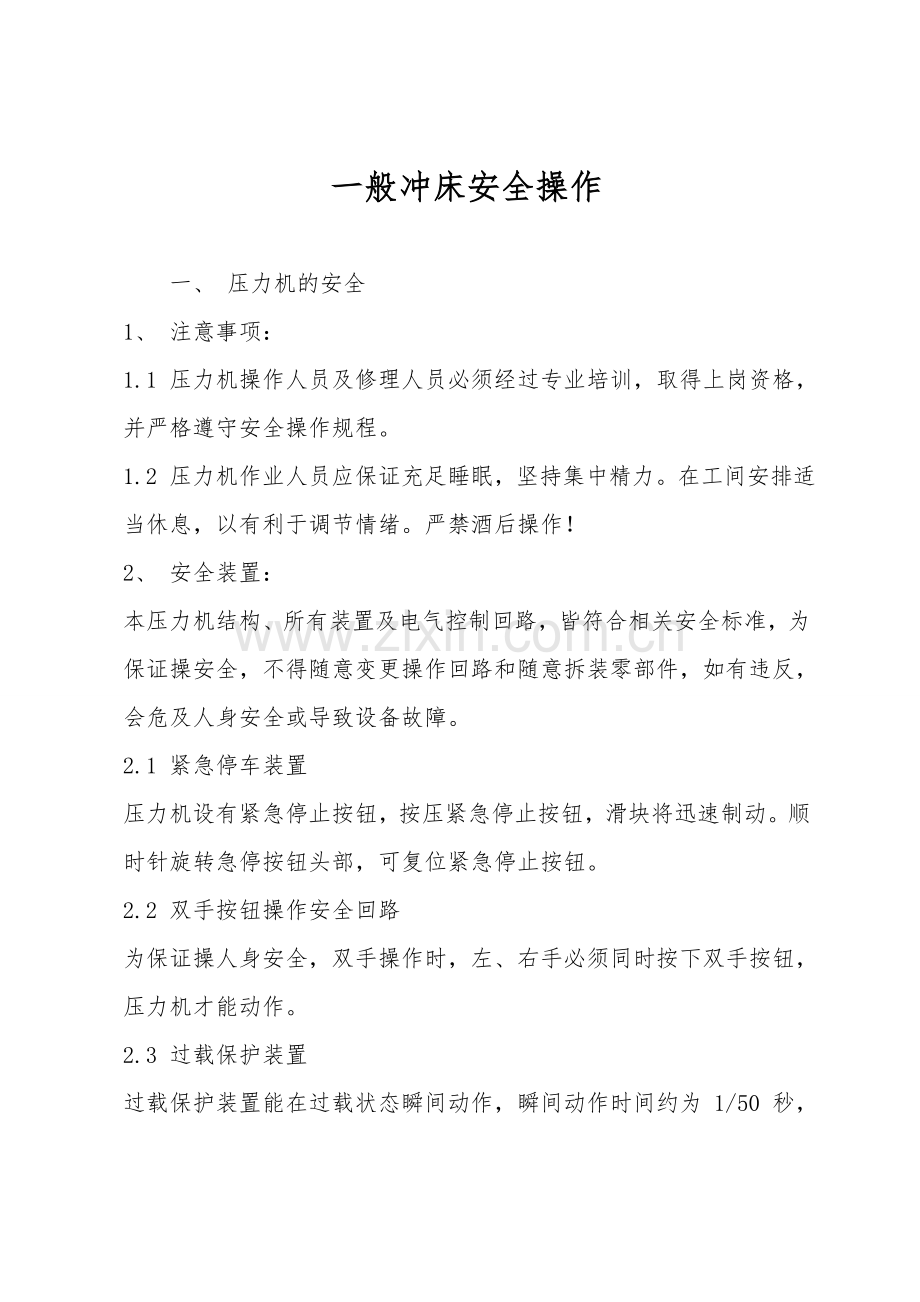

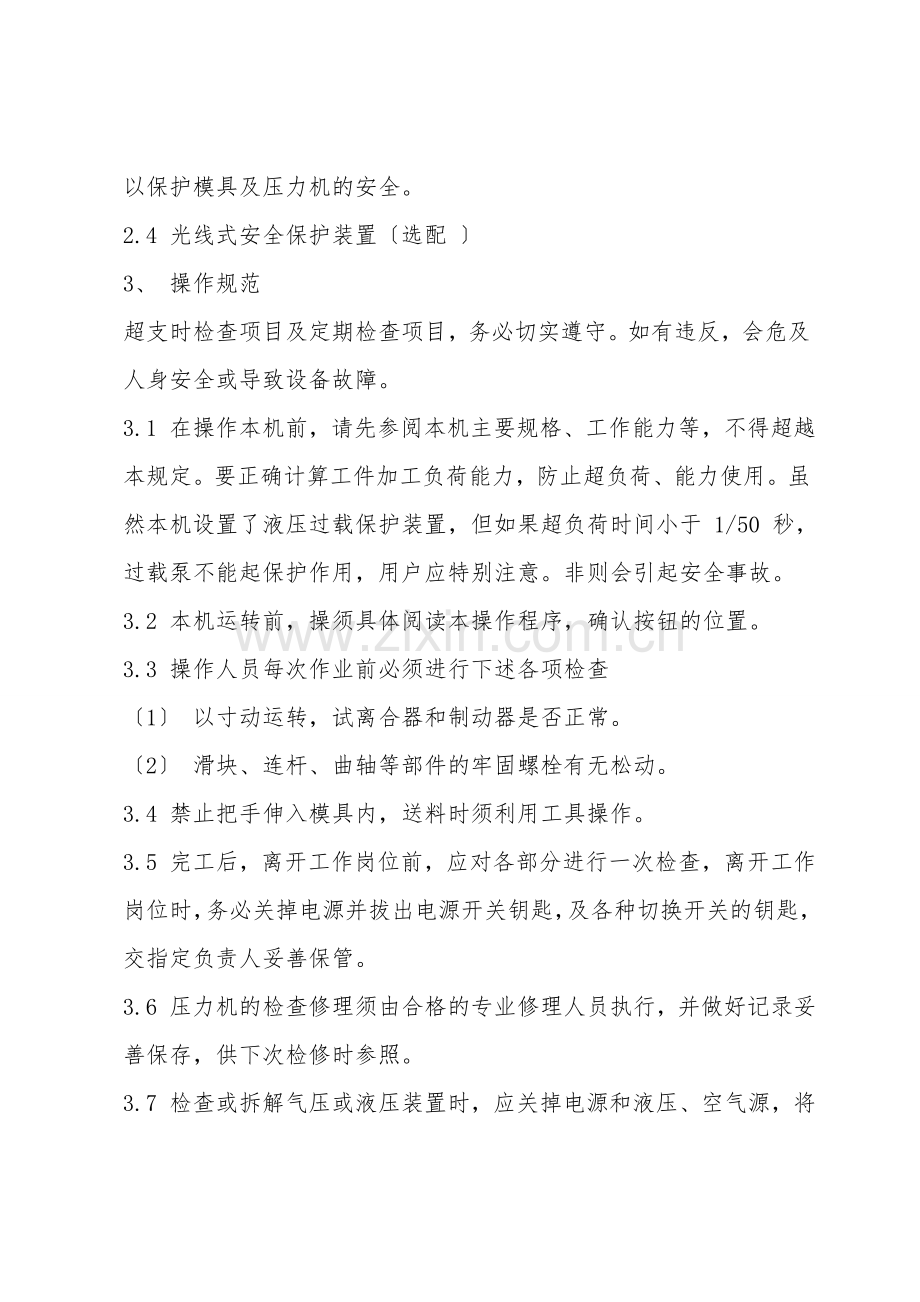

一般冲床安全操作 一、 压力机的安全 1、 注意事项： 1.1 压力机操作人员及修理人员必须经过专业培训，取得上岗资格，并严格遵守安全操作规程。1.2 压力机作业人员应保证充足睡眠，坚持集中精力。在工间安排适当休息，以有利于调节情绪。严禁酒后操作！2、 安全装置： 本压力机结构、所有装置及电气控制回路，皆符合相关安全标准，为保证操安全，不得随意变更操作回路和随意拆装零部件，如有违反，会危及人身安全或导致设备故障。2.1 紧急停车装置压力机设有紧急停止按钮，按压紧急停止按钮，滑块将迅速制动。顺时针旋转急停按钮头部，可复位紧急停止按钮。2.2 双手按钮操作安全回路为保证操人身安全，双手操作时，左、右手必须同时按下双手按钮，压力机才能动作。2.3 过载保护装置过载保护装置能在过载状态瞬间动作，瞬间动作时间约为 1/50 秒，以保护模具及压力机的安全。2.4 光线式安全保护装置选配 3、 操作规范 超支时检查项目及定期检查项目，务必切实遵守。如有违反，会危及人身安全或导致设备故障。3.1 在操作本机前，请先参阅本机主要规格、工作能力等，不得超越本规定。要正确计算工件加工负荷能力，防止超负荷、能力使用。虽然本机设置了液压过载保护装置，但如果超负荷时间小于 1/50 秒，过载泵不能起保护作用，用户应特别注意。非则会引起安全事故。3.2 本机运转前，操须具体阅读本操作程序，确认按钮的位置。3.3 操作人员每次作业前必须进行下述各项检查1 以寸动运转，试离合器和制动器是否正常。2 滑块、连杆、曲轴等部件的牢固螺栓有无松动。3.4 禁止把手伸入模具内，送料时须利用工具操作。3.5 完工后，离开工作岗位前，应对各部分进行一次检查，离开工作岗位时，务必关掉电源并拔出电源开关钥匙，及各种切换开关的钥匙，交指定负责人妥善保管。3.6 压力机的检查修理须由合格的专业修理人员执行，并做好记录妥善保存，供下次检修时参照。3.7 检查或拆解气压或液压装置时，应关掉电源和液压、空气源，将剩余压力完全释放后才可进行。3.8 电气方面的维护，按照规定由合格的专业电气修理人员进行检查、调整、修理的工作。3.9 本机的机构发生故障时，可参照后面的故障排除来解决，或请通知本公司派员检修，严禁用户自行改装安全装置。 二、 压力机的修理和保养 机床经一定时间使用后，各运动部件应及时进行调整、维护保养，以保证运行正常、操作安全。用户应按照修理说明要求进行保养，机床的关键部位用户不能自行修理，以免发生意外。1、保养、检查项目： 1.1 每日检查事项 主要在每日作业前与作业后进行。 检查项目 保养要点 1、作业前工作环境 机床四周应干净、整洁。 2、各润滑点油面计 须在油面计上、下限内。 3、压缩空气、管路、线路 依据声音判断各接头或零件是否漏气。电线接头有否损坏、接触有否不良。 4、各压力表指针是否在规定范围内 各压力表调整规定区域内。 5、过滤器、贮气筒排水 操作前先将压缩空气过滤器、贮气筒内存水放掉。 6、润滑油量 油雾器中油量充足，排油正常。 7、离合、制动器、电磁阀是否正常 以寸动操作，并以电磁阀排气状况及停车时间来确定是否正常。 8、紧急停止及全运转操作 按紧急停止按钮，滑块应能马上停止，任何操作都不能运行；寸动、单次、连续等逐一确定。 9、紧急制动 当配光电装置后，在投、受光器之间遮蔽光线，向下运行中的滑块能马上停止。 1.2 每周检查事项 检查项目 保养要点 1、空气过滤器清除 清除滤清器内积物。 2、牢固件的检查 主电机、制动电机、轴承座、离合器座、导轨、球头上面压板、工作台板、连杆盖、凸轮开关传动装置等处检查紧固。 3、各部之清扫 油渍、碎片等清除，同时检查有无损伤。 1.3 每月检查事项 检查项目 保养要点 1、离合器、制动器的行程测定 离合、制动器的行程是否坚持在 1.53毫米内。可打开离合器座中螺孔来测定行程，其大小可用调整环厚度变化来调整 2、主电机的三角胶带涨紧检查 可通过调节螺栓来调节涨紧度。 3、平衡缸内壁的状况检查 拆开检查有无咬伤及润滑状况。 4、上死点停车位置确认 上死点停车位置有以下原因依状况调整：1、 停车位置不在上死点，应调整凸轮开头位置。2、 停车位置不定，误差不多，调整离合制动器行程。3、 停车位置不定，误差太多，调整凸轮开关。 5、各部位润滑及气压变动 检查失油和发热状况。注意压力表变动状况，避免规定压力外使用。 1.4 每年检查事项 检查项目 保养要点 1、精度检查 精度检测应符合合格证实书规定。 2、离合制动器分解检查 1、 摩擦片磨损量，检查活塞行程不应超过 4毫米，超过就要调节活塞行程。2、 制动弹簧有无损坏。3、 密封圈有否磨损坏，有否漏油、漏气。 3、电磁阀检查 1、 动作灵敏检查，不良时要换新。2、 每半年清洗消声器。 4、滑块、平衡缸检查 滑块导轨磨损有否均匀。装模高度调节中的上、下限位开关应可靠。 2 、电器装置保养： 2.1 每日保养事项： 1 压力机上死点停止位置是否正常。2 紧急停止按钮动作是否正常。3 各按钮、指示灯是否正常。2.2 每月保养事项 检查上死点控制、单次、单次不重复、微动开关及凸轮1 固定螺钉是否有松脱现象。2 凸轮与微动开关之间的位置是否适当。3 凸轮与微动开关上是否有水、油污或灰尘等杂物附着。4 电磁阀动作是否正常。2.3 每六个月保养事项 1 检查各装置动作是否正常。2 双联电磁阀动作是否正常。3 压力继电器动作是否正确。4 检查接触器和中间继电器是否正常。2.4 每年保养事项 每年进行一次彻底的检查保养，为保证安全，对照机床的使用条件和下表所示的元件电气寿命，对重要的影响安全性能的元器件，如双联电磁阀、继电器、微动开关等要进行改换。 主要电气元件寿命表：供参照 电气元件名称 寿 命 按钮开关 50 万次或一年 微动开关 100 万次或一年 电磁阀 50 万次或一年 接触器 50 万次或一年 断电器 50 万次或一年 3、故障原因及排除方法： 3.1 电气系统方面 故 障 现 象 可 能 产 生 原 因 排 除 方 法 电源指示灯不亮 1 QF2 空气开关未合闸；2 TC1 变压器损坏；3 FU2 熔断器开路；4 SA1 旋钮开关损坏；5 HL1 指示灯损坏；6 电源断相。 将空气开关合闸；改换变压器；改换熔芯；改换旋钮开关；改换指示灯；检查并排除电源故障。 离合制动器指示灯不亮 1 SA12 旋钮开关损坏；2 HL4 离合器电磁阀指示灯损坏。 改换旋钮开关；改换指示灯。 主电机不能启动 1 盘车杆未在位或盘车杆压合行程开关不良；2 热继电器动作或动作后未复位；3 SB1 、 SB2 按钮开关损坏；4 QF3 跳闸；5 KM1 接触器损坏。 将盘车杆插入在支架上；调整行程开关位置；使热继电器复位；改换按钮开关；合上 QF3 ；改换接触器。 主电机起动后不能调速 1 中性线 N 线未接入；2 QF7 跳闸；3 调速控制器面板上的熔断器开路；4 调速控制器面板上的电源开关未在接通位置；5 W1 调速电位器损坏；6 导线线头脱落； 接入中性线；合上 QF7 ；改换熔芯；接通电源开关；改换电位器；联接好线头； 运转准备指示灯不亮，压力机不能开动 1 急停按钮未复位或损坏；2 光电保护装置对光不准；3 气压不够或压力继电器损坏；4 润滑油泵断油；5 单次工作时滑块未停在上死点。 将急停按钮复位、改换急停按钮；准确对光；检查气路、改换压力继电器；将润滑油泵加满油；用寸动方式将滑块停在上死点； 过载指示灯不灭 1 SQ11 微动开关损坏；2 过载泵损坏。 改换微动开关；修理过载泵。 在连续工作规范时不能坚持连续工作 继续按压双手开动按钮未超过 3 秒钟。 继续按压时间应超过 3 秒钟。 滑块在工作过程中停在下死点四周 急停按钮或过载检测微动开关触点或凸轮开关闭合不紧密，工作时的强振动使触点瞬间脱接。 改换按钮或微动开关。调整凸轮开关位置。 单次工作时上死点停车位置偏离 -10 +5 范围 1 凸轮开关损坏；2 制动角增大。 改换凸轮开关；重新调整凸轮位置。 运转准备指示灯亮但不能进行寸动、单次、连续工作 1 QF5 跳闸；2 双联电磁阀故障；3 SB5 、 SB6 按钮损坏；4 离合器故障。 合上 QF5 ；检修或改换双联电磁阀；改换按钮；检修离合器。 滑块装模高度调整 不动作 1 QF6 跳闸；2 热继电器动作或未复位；3 SB4 或 SA4 按钮损坏。 合上 QF6 ；将热继电器复位；改换按钮。 只上不下或只下不上 1 SA4 旋钮损坏；2 装模高度计数器损坏；3 KM3 或 KM4 接触器损坏。 改换旋钮；改换计数器；改换接触器。 润滑油泵不运转 1 热继电器动作或未复位；2 SA13 旋钮损坏；3 QF6 跳闸； 将热继电器复位；改换旋钮；合上 QF6 ； 喷射器不工作 1 SQ12 凸轮开关损坏；2 SA11 旋钮损坏；3 喷射器电磁阀损坏； 改换开关；改换旋钮；检修或改换电磁阀； 3.2 机械系统方面 1 运行方面 故 障 现 象 可 能 产 生 原 因 排 除 方 法 单次行程不可靠或变成连续行程 1 异物进入双联电磁阀；2 双联电磁阀动作失调；3 制动弹簧断裂。4 消声器堵塞。 排除异物，清洗消声器；检修；改换；清洗消声器。 飞轮旋转，双联电磁阀接通后，滑块不运动 1 离合器活塞行程大，无法传递扭矩；2 因漏气压力不够，活塞不动作；3 电气系统故障。 调整活塞行程； ( 改换调整环 )改换密封件；按电气原理图检查。 滑块上死点停止位置不正确 1 离合器气压过低或过高；2 控制上死点停止的限位开关接触不良或凸轮位置调整不当；3 消声器排气不畅；4 制动弹簧塑性变形或断裂。 调整气压至规定值；检测或重新调整；拆下清洗；改换弹簧。 未调整滑块行程次数，而滑块自动慢下或停止 1 制动弹簧行程达不到要求或断裂；2 离合器摩擦片磨损后活塞行程增大，使制动弹簧压死，从而离合器中摩擦片压不紧，导致传递力减小。 改换制动弹簧；加厚离合器中端板，使活塞行程减小，离合器中摩擦片处于完全压紧状态。 2 过载保护装置 故 障 现 象 可 能 产 生 原 因 排 除 方 法 气动泵不工作 1 泵本身故障；2 调压阀或气阀损坏。 检修或与本厂联系改换。 气动泵工作，但油压达不到要求 1 油箱内缺油；2 泵内混入空气；3 泵内自行泄漏，密封件损坏；4 管接头处漏油；5 油不清洁。 补充油液；旋松泄气螺栓放气；拆验，改换密封件；拧紧或改换；改换油。 3 气动系统 故 障 现 象 可 能 产 生 原 因 排 除 方 法 减压阀调压时压力上不去 弹簧断裂；密封件损坏，漏气。 改换弹簧；改换密封件。 油雾器不滴油 油面太高或油针孔堵塞。 去掉多余油量，拆下油针清洗。 喷射器工作不正常 控制喷射器动作的限位开关接触不良或凸轮位置调整不当，或弹簧断裂。 检测或重新调整；改换弹簧。 4 润滑油泵 故 障 现 象 可 能 产 生 原 因 排 除 方 法 不出油 储油筒内缺油或有空气。 补油或松开放气阀排净空气。 压力不够 1 出油单向阀弹簧卡死有杂物；2 单向阀密封不良。 清洗、检修；修理密封面。 东莞市锐源仪器股份 2021-10-11
