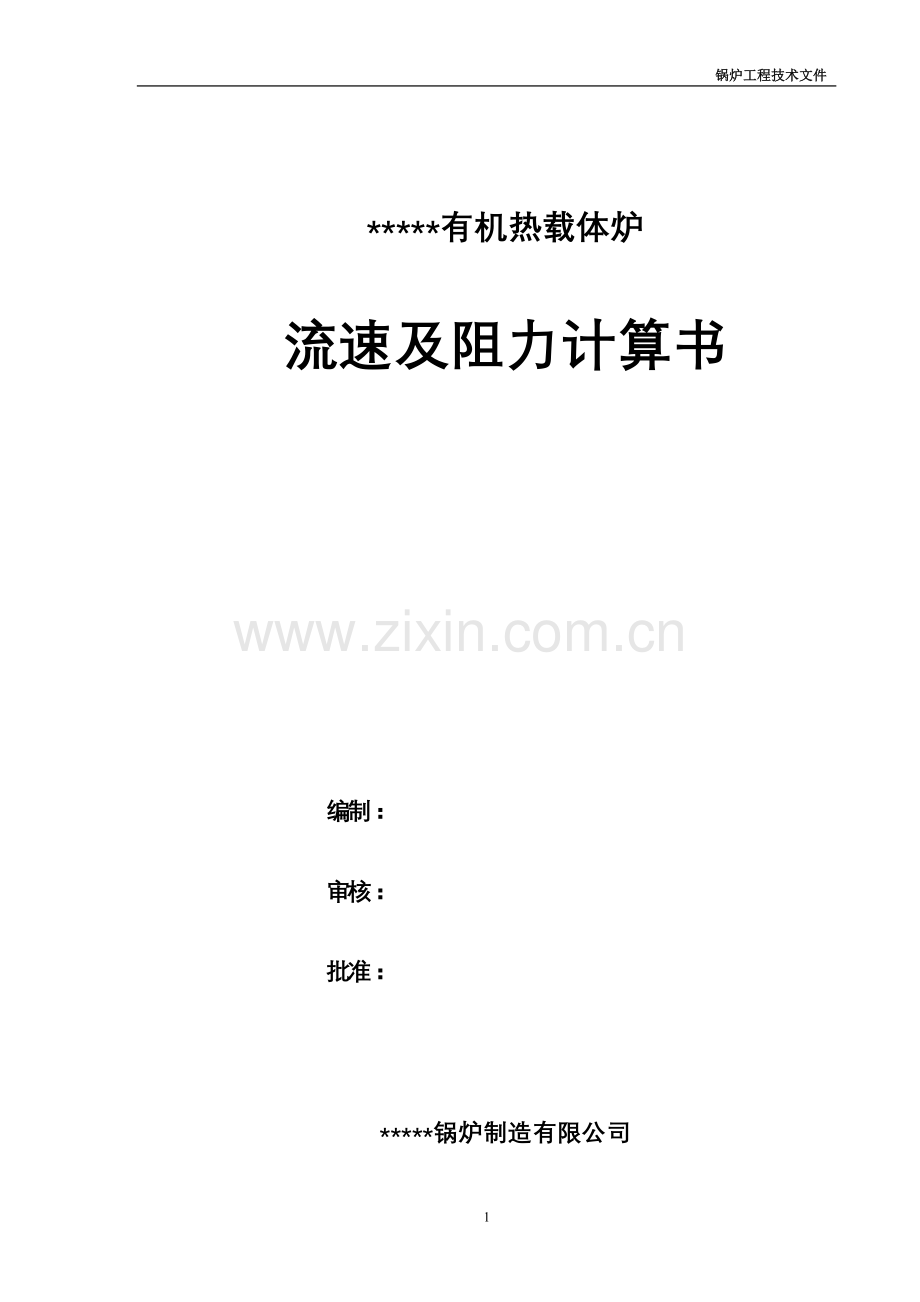

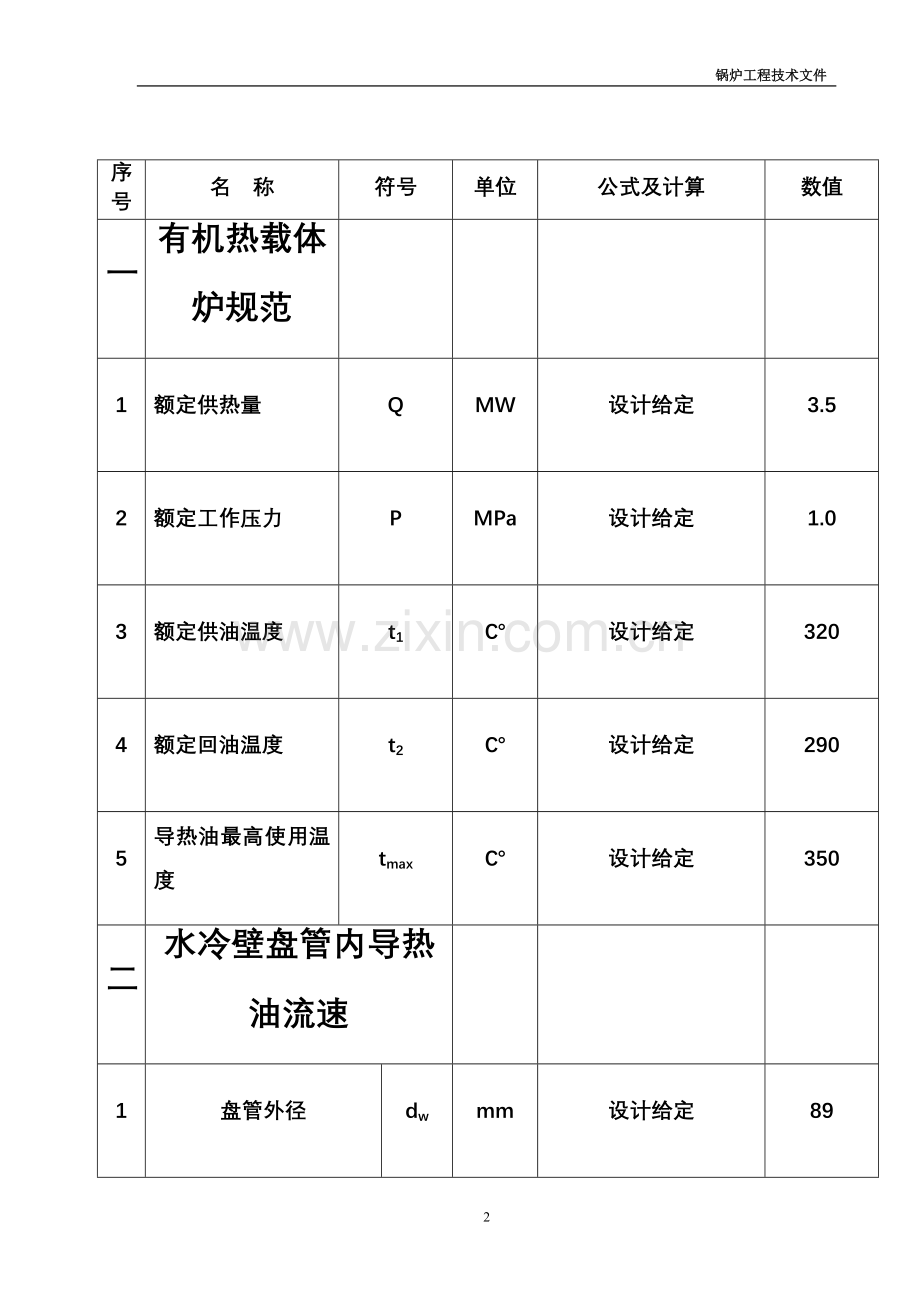

锅炉工程技术文件 *****有机热载体炉流速及阻力计算书编制：审核：批准： *****锅炉制造有限公司序号名称符号单位公式及计算数值一有机热载体炉规范 1 额定供热量 Q MW 设计给定 3.5 2 额定工作压力 P MPa 设计给定 1.0 3 额定供油温度 t1 ℃ 设计给定 320 4 额定回油温度 t2 ℃ 设计给定 290 5 导热油最高使用温度 tmax ℃ 设计给定 350 二水冷壁盘管内导热油流速 1 盘管外径 dw mm 设计给定 89 2 盘管壁厚 s mm 设计给定 4 3 盘管内径 dn mm dw –2s=89-2×4 81 4 盘管根数 n 根设计给定 4 5 盘管流通截面积 F m2 nπd2/4=4×3.14×0.0812/4 0.021 6 导热油进出口温差 △t ℃ t1 -t2=320-290 30 7 导热油平均温度 tpj ℃ (t1 +t2)/2=(320+290)/2 305 8 导热油平均比热 Cpj KJ/kg℃ 查导热油的物理特性 3.13 9 导热油平均密度 ρ Kg/m3 查导热油的物理特性 780 10 盘管内平均流速 w m/s 1000Q /(FρCpj △t) =1000×3.5/(0.021×780×3.13×30) 2.28 11 最低安全流速 wmin m/s 《有机热载体炉安全技术监察规程》规定 2.0 12 校核 w=2.28> wmin 合格三蛇形管内导热油流速 1 蛇形管外径 dw mm 设计给定 38 2 蛇形管壁厚 s mm 设计给定 3 3 蛇形管内径 dn mm dw –2s=38-2×3 32 4 蛇形管根数 n 根设计给定 27 5 蛇形管流通截面积 F m2 nπd2/4=27×3.14×0.0322/4 0.022 6 导热油进出口温差 △t ℃ t1 -t2=320-290 30 7 导热油平均温度 tpj ℃ (t1 +t2)/2=(320+290)/2 305 8 导热油平均比热 Cpj KJ/kg℃ 查导热油的物理特性 3.13 9 导热油平均密度 ρ Kg/m3 查导热油的物理特性 780 10 盘管内平均流速 w m/s 1000Q /(FρCpj △t) =1000×3.5/(0.022×780×3.13×30) 2.18 11 最低安全流速 wmin m/s 《有机热载体炉安全技术监察规程》规定 1.5 12 校核 w=2.18> wmin 合格四水冷壁流体阻力计算 1 水冷壁盘管长度 L m 设计给定 104.4 2 90°弯头 R=300 个设计给定 35 3 90°弯头 R=180 个设计给定 2 4 导热油平均温度 tpj ℃ (t1 +t2)/2=(320+290)/2 305 5 平均温度时运动粘度 m2/s 查热力特性表 0.44×10-6 6 雷诺数 R e 42.0×104 7 绝对粗糙度 K mm 选取 0.0197 8 摩擦阻力系数 λ 0.0032+0.221 R e-0.237 0.013 9 平均密度 ρpj kg/m3 查热力特性表 780 11 进出口阻力系数 ζ1 进出口集箱 1.8 12 弯头阻力系数 ζ2 0.12×35+0.17*2 4.54 13 阻力损失 △H1 Pa 46823 五蛇行管流体阻力计算 1 蛇行管长度 L m 设计给定 49 2 180°弯头 R=120 个设计给定 20 3 90°弯头 R=120 个设计给定 2 4 导热油平均温度 tpj ℃ (t1 +t2)/2=(320+290)/2 305 5 平均温度时运动粘度 m2/s 查热力特性表 0.44×10-6 6 雷诺数 R e 15.9×104 7 绝对粗糙度 K mm 选取 0.0197 8 摩擦阻力系数 λ 0.0032+0.221 R e-0.237 0.016 9 平均密度 ρpj kg/m3 查热力特性表 780 11 进出口阻力系数 ζ1 进出口集箱 1.8 12 弯头阻力系数 ζ2 0.16×20+0.12*2 3.44 13 阻力损失 △H2 Pa 55121 六总阻力损失 △Hz Pa △Hz=△H1+△H2 101944 10
