1.单相交流调压电路（阻-感性负载）
1.1单相交流调压电路电路结构（阻-感性负载）

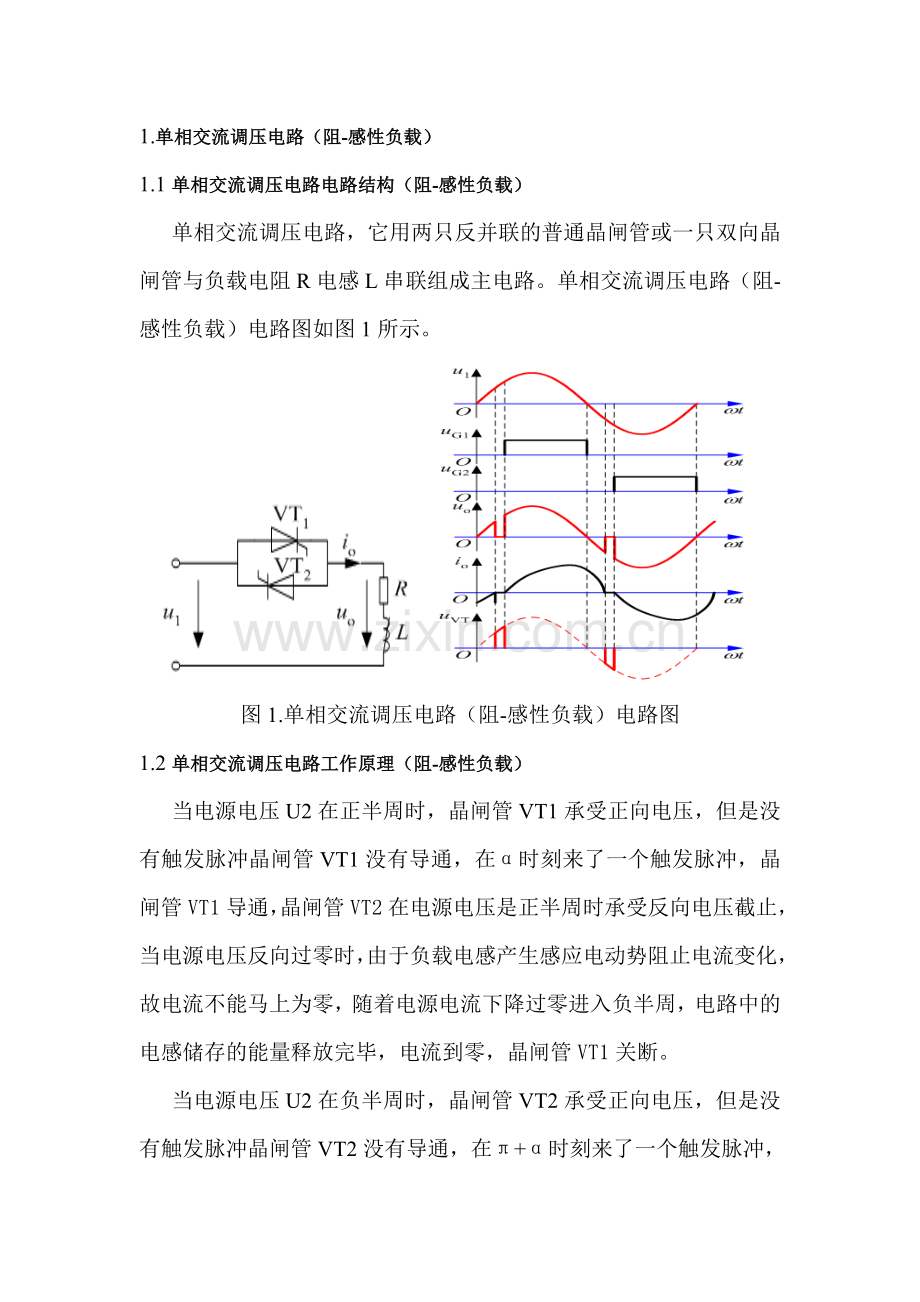

单相交流调压电路，它用两只反并联的普通晶闸管或一只双向晶闸管与负载电阻R电感L串联组成主电路。单相交流调压电路（阻-感性负载）电路图如图1所示。

图1.单相交流调压电路（阻-感性负载）电路图
1.2单相交流调压电路工作原理（阻-感性负载）
当电源电压U2在正半周时，晶闸管VT1承受正向电压，但是没有触发脉冲晶闸管VT1没有导通，在α时刻来了一个触发脉冲，晶闸管VT1导通，晶闸管VT2在电源电压是正半周时承受反向电压截止，当电源电压反向过零时，由于负载电感产生感应电动势阻止电流变化，故电流不能马上为零，随着电源电流下降过零进入负半周，电路中的电感储存的能量释放完毕，电流到零，晶闸管VT1关断。
当电源电压U2在负半周时，晶闸管VT2承受正向电压，但是没有触发脉冲晶闸管VT2没有导通，在π+α时刻来了一个触发脉冲，晶闸管VT2导通，晶闸管VT1在电源电压是负半周时承受反向电压截止，当电源电压反向过零时，由于负载电感产生感应电动势阻止电流变化，故电流不能马上为零，随着电源电流下降过零进入负半周，电路中的电感储存的能量释放完毕，电流到零，晶闸管VT2关断。
1.3单相交流调压电路仿真模型（阻-感性负载）

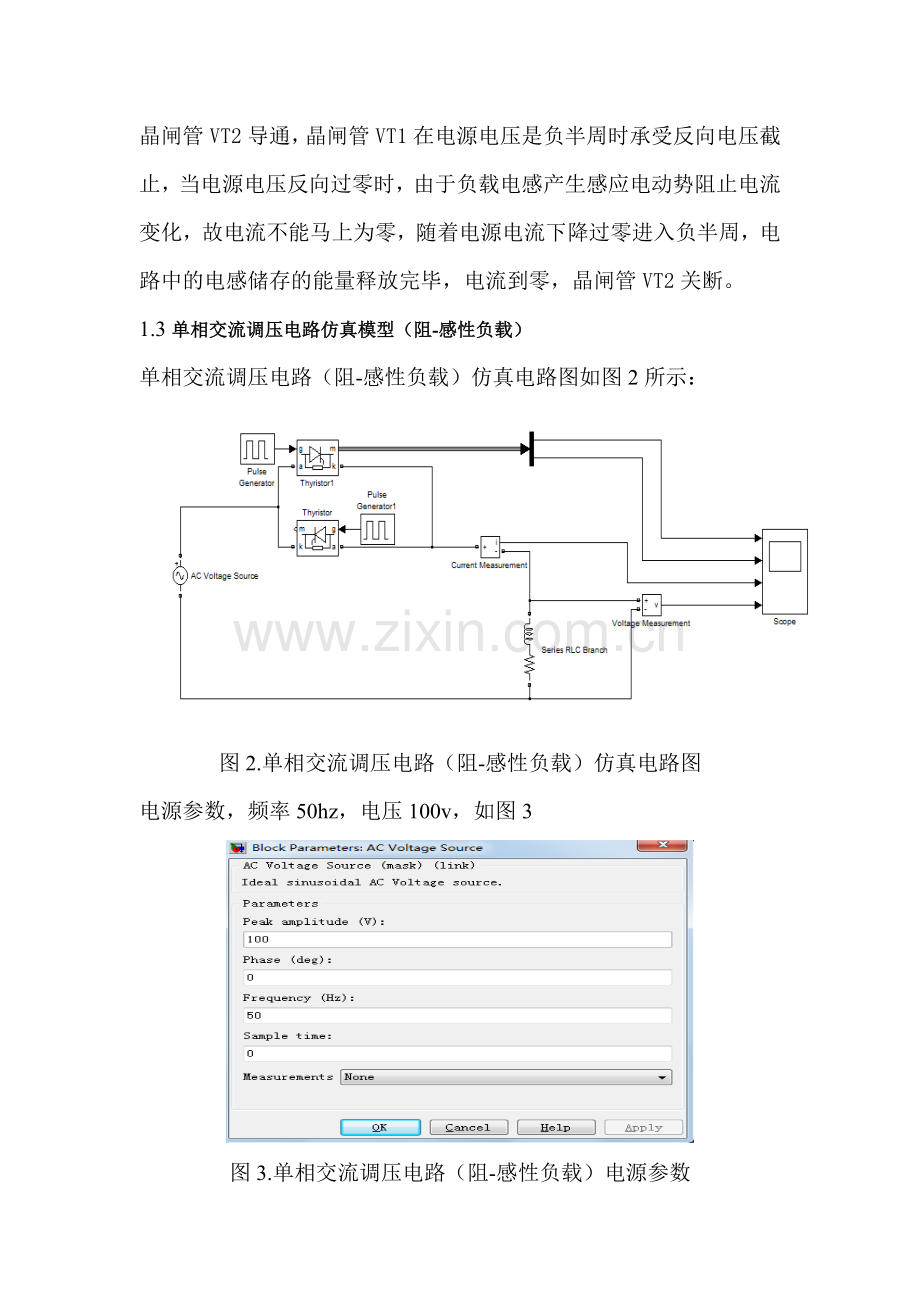

单相交流调压电路（阻-感性负载）仿真电路图如图2所示：

图2.单相交流调压电路（阻-感性负载）仿真电路图
电源参数，频率50hz，电压100v，如图3

图3.单相交流调压电路（阻-感性负载）电源参数
VT1脉冲参数设置，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4

图4.单相交流调压电路（阻-感性负载）脉冲参数设置
VT2脉冲参数设置，振幅3V，周期0.02，占空比10%，时相延迟（α+π）/360*0.02，如图5

图5.单相交流调压电路（阻-感性负载）脉冲参数设置
1.4单相交流调压电路仿真参数设置（阻-感性负载）
设置触发脉冲α分别为30°、60°、90°、120°。与其产生的相应波形分别如图6、图7、图8、图9。在波形图中第一列波为流过VT1的电流波形，第二列波为流过VT1的电压波形，第三列波为流过过负载电流波形波形，第四列波为流过过负载电压波形波形。
当延迟角α=30°时，波形图如图6所示：

图6.α=30°单相交流调压电路（阻-感性负载）波形图
当延迟角α=60°时，波形图如图7所示：

图7.α=60°单相交流调压电路（阻-感性负载）波形图
当延迟角α=90°时，波形图如图8所示：

图8.α=90°单相交流调压电路（阻-感性负载）波形图
当延迟角α=120°时，波形图如图9所示：

图9.α=120°单相交流调压电路（阻-感性负载）波形图
1.5单相交流调压电路小结（阻-感性负载）
单相交流调压电路用两只反并联的普通晶闸管或一只双向晶闸管与负载电阻R电感L串联组成主电路，因为比电阻性负载多了一个电感，在感应电动势的作用下，输出的电压都延迟了一段。
