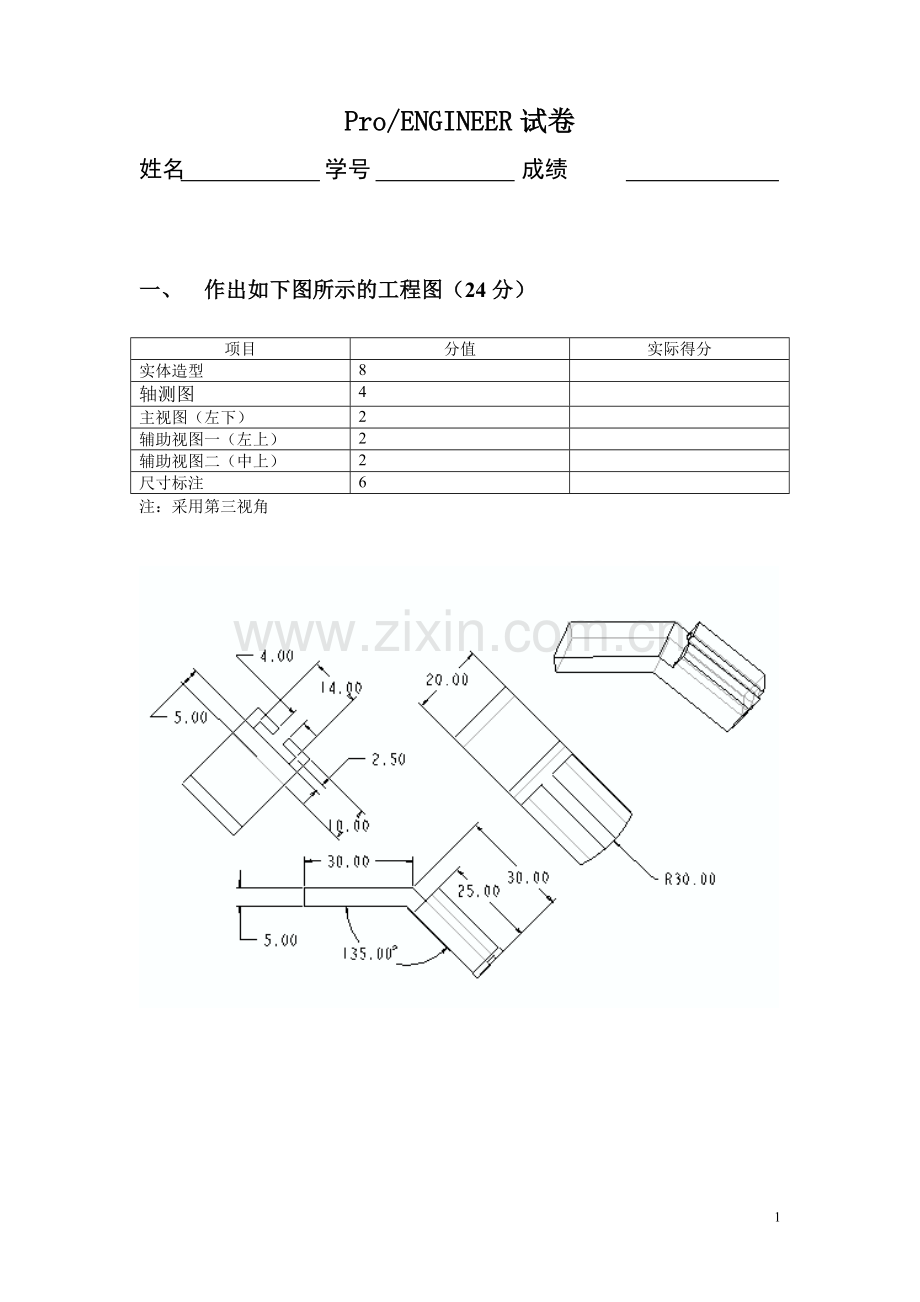

Pro/ENGINEER试卷
姓名 学号 成绩
一、 作出如下图所示的工程图（24分）
项目
分值
实际得分
实体造型
8
轴测图
4
主视图（左下）
2
辅助视图一（左上）
2
辅助视图二（中上）
2
尺寸标注
6
注：采用第三视角

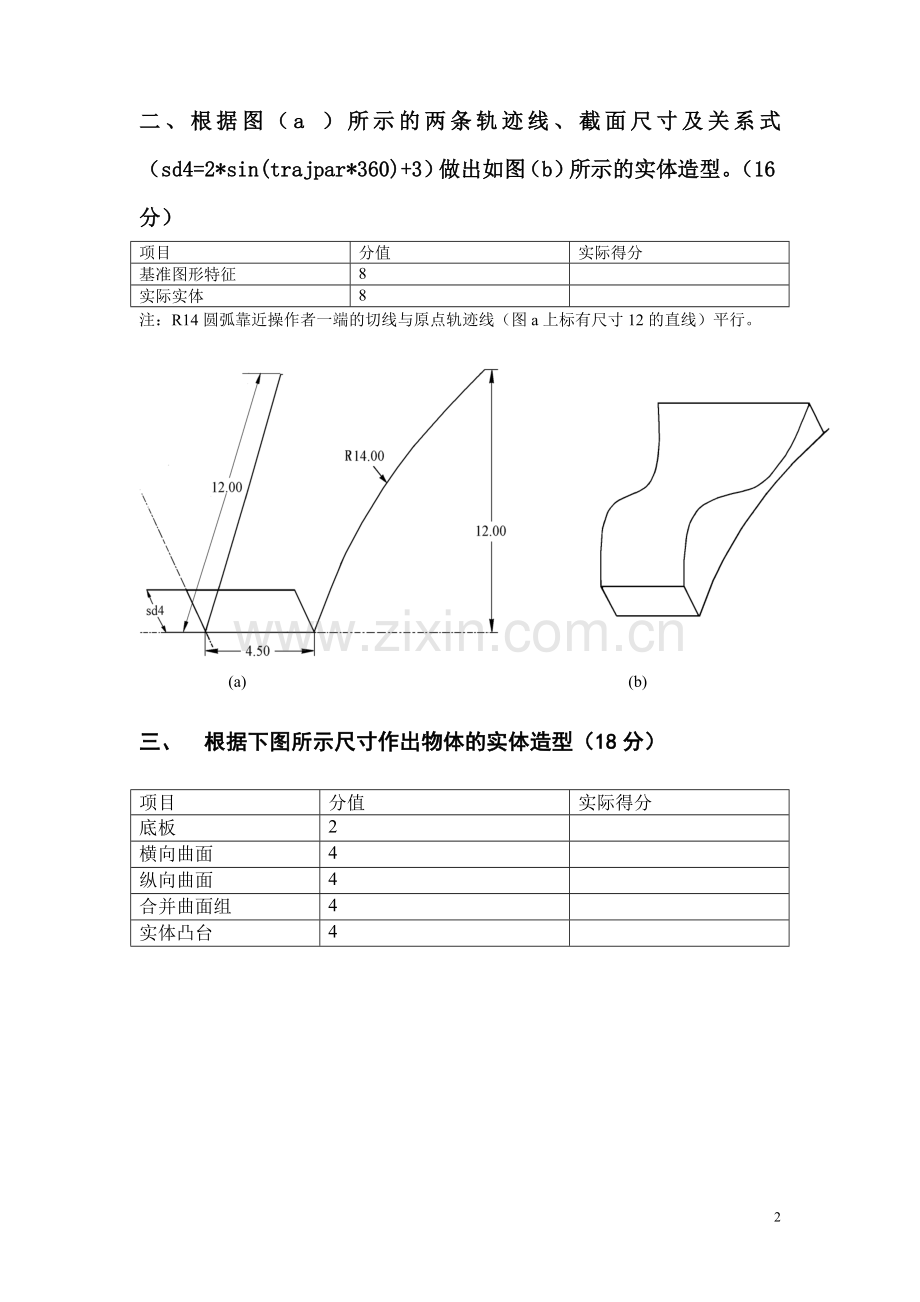

二、根据图（a）所示的两条轨迹线、截面尺寸及关系式（sd4=2*sin(trajpar*360)+3）做出如图（b）所示的实体造型。（16分）
项目
分值
实际得分
基准图形特征
8
实际实体
8
注：R14圆弧靠近操作者一端的切线与原点轨迹线（图a上标有尺寸12的直线）平行。
(a) (b)
三、 根据下图所示尺寸作出物体的实体造型（18分）
项目
分值
实际得分
底板
2
横向曲面
4
纵向曲面
4
合并曲面组
4
实体凸台
4
四、 作出如下图所示的工程图（24分）
项目
分值
实际得分
长方体10×8×2
2
楔形槽
6
三维视图
4
主视图
4
俯视图和右视图
4
尺寸标注
4
五、 根据下图所示尺寸做出物体的实体造型（18分）
项目
分值
实际得分
底板
4
圆柱
4
φ6孔
6
φ12孔
4
4
