中国十七冶集团房屋工程技术公司 宿马二期安置房公租房项目部

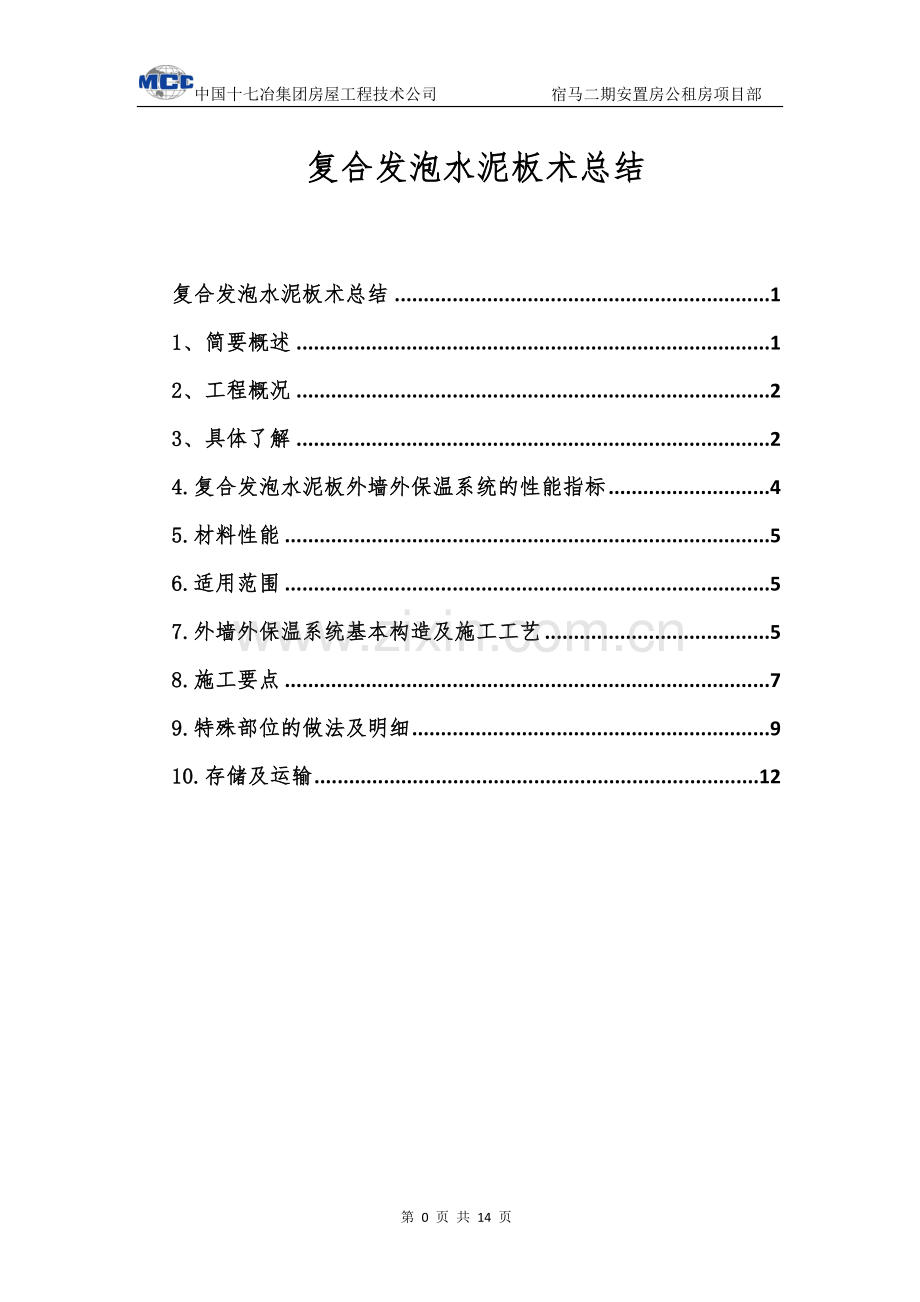

复合发泡水泥板术总结

复合发泡水泥板术总结 1
1、简要概述 1
2、工程概况 2
3、具体了解 2
4.复合发泡水泥板外墙外保温系统的性能指标 4
5.材料性能 5
6.适用范围 5
7.外墙外保温系统基本构造及施工工艺 5
8.施工要点 7
9.特殊部位的做法及明细 9
10.存储及运输 12

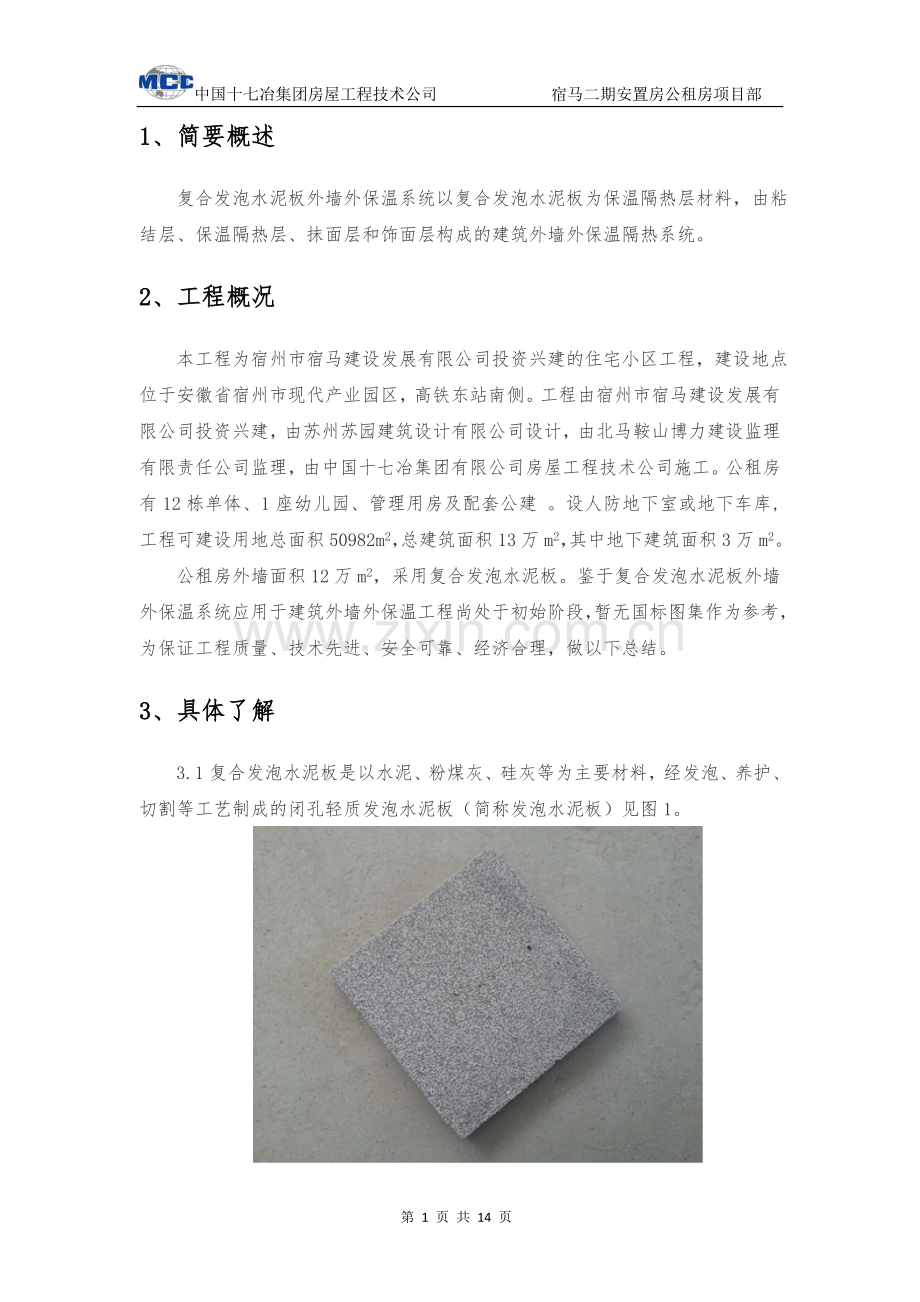

1、简要概述
复合发泡水泥板外墙外保温系统以复合发泡水泥板为保温隔热层材料，由粘结层、保温隔热层、抹面层和饰面层构成的建筑外墙外保温隔热系统。
2、工程概况
本工程为宿州市宿马建设发展有限公司投资兴建的住宅小区工程，建设地点位于安徽省宿州市现代产业园区，高铁东站南侧。工程由宿州市宿马建设发展有限公司投资兴建，由苏州苏园建筑设计有限公司设计，由北马鞍山博力建设监理有限责任公司监理，由中国十七冶集团有限公司房屋工程技术公司施工。公租房有12栋单体、1座幼儿园、管理用房及配套公建 。设人防地下室或地下车库,工程可建设用地总面积50982m2，总建筑面积13万m2，其中地下建筑面积3万m2。
公租房外墙面积12万m2，采用复合发泡水泥板。鉴于复合发泡水泥板外墙 外保温系统应用于建筑外墙外保温工程尚处于初始阶段，暂无国标图集作为参考，为保证工程质量、技术先进、安全可靠、经济合理，做以下总结。
3、具体了解
3.1复合发泡水泥板是以水泥、粉煤灰、硅灰等为主要材料，经发泡、养护、切割等工艺制成的闭孔轻质发泡水泥板（简称发泡水泥板）见图1。

图1
3.2界面砂浆用以改善基层墙体或保温层表面粘结性能的聚合物砂浆。
3.3粘结砂浆用于发泡水泥板与基层之间粘结的干粉聚合物水泥砂浆见图2

图2
3.4抹面砂浆由高分子聚合物、水泥、砂为主要材料制成，具有一定变形能力和良好粘结性能的干粉聚合物水泥砂浆见图3。

图3
3.5耐碱玻纤网布采用耐碱玻璃纤维织造，经有机材料涂覆处理的网布。置于抹面层中，用于提高抹面层抗冲击强度和抗裂性的增强材料（简称网布）。
3.6抹面层抹在保温层上，中间夹有网布，保护保温层并起防裂、防水、抗冲击作用的构造层。
3.7锚固件由尾端带圆盘的塑料膨胀套管和螺钉组成。用于将网布、发泡水泥板固定于基层墙体的专用连接件见图4。

图4
4.复合发泡水泥板外墙外保温系统的性能指标
如下表

复合发泡水泥板外墙外保温系统的性能指标
项目
性能指标
耐候性
表面无裂纹、空鼓、起泡、剥落现象， 抹面层与保温层拉伸强度≥ 0.1MPa
抗风压
不小于工程项目的风荷载设计值
吸水量（ 1h）
系统在水中浸泡 1h 后的 吸水量≤1.0kg/m
抗冲击强度
建筑物首层墙面以及门窗口等易受 碰撞部位： 10J 级；建筑物二层以 上墙面等不易受碰撞部位： 3J 级
耐冻融
30 次冻融循环后， 系统无空鼓、脱落， 无渗水裂缝；拉伸粘结强度≥ 0.1MPa
水蒸气渗透阻
符合设计要求，且≥ 0.85g/(㎡² h)
抹面层不透水性
2h 不透水
热 阻
符合设计要求
5.材料性能
5.1系统组成材料性能型式检验应每年进行 1 次。
5.2发泡水泥板表面应平整、无裂缝、无掉角缺棱、板的规格尺寸和外观尺寸偏差应符合表1的要求。
表1单位： mm
项目
规格尺寸
尺寸允许偏差
长度
250、300
± 2.0
宽度
250、300
± 2.0
厚度
符合设计要求
不得出现负偏差、正偏差不得超过 2.0
对角线
-
≤3.0
6.适用范围
6.1外围护墙体，发泡水泥保温板可以用在外围护墙体的保温工程里。
6.2防火隔离带，发泡水泥保温板可以用在防火隔离带的制作方面。
6.3屋面保温板，发泡水泥保温板可以制成屋面形式的保温板。
6.4防火门芯板，发泡水泥保温板可以制成防火门芯板，具备防火功能。
7.外墙外保温系统基本构造及施工工艺
7.1 外墙外保温系统基本构造如下表

第 6 页 共 14 页

饰面材料
保温系统构造

构造示意图
基层①
界面层②
找平层③
粘结层④
保温层⑤
抹面层⑥
饰面层⑦

涂料
混凝土墙 及各种砌 体墙
界面砂浆（设计需要时使用）
防水砂浆（设计需要时使 用）
粘结砂浆
发泡水泥板
抹面砂浆+网布+锚固件
柔性耐水腻子+涂料

7.2 复合发泡水泥板外墙外保温系统施工工艺流程见图5。
基层墙体处理

弹基准线、安装底座托架

涂刷界面砂浆

粘结砂浆备制

粘贴发泡水泥板

抹面砂浆备制

抹一遍抹面砂浆

抹一遍抹面砂浆

铺压网布

安装锚固件

抹二遍抹面砂浆

验收

图5
8.施工要点
8.1 挂基准线，在外墙各大角（阳角、阴角）及其它必要处挂垂直基准线， 在每个楼层的适当位置挂水平线，以控制发泡水泥板的垂直度和水平度。
8.2 粘结砂浆和抹面砂浆均为单组份材料，水灰比应按材料供应商产品说明书配 制，用砂浆搅拌机搅拌均匀，搅拌时间自投料完毕后不小于 5min，一次配制用量以4h内用完为宜（夏季施工时间宜控制在2h内）。
8.3 发泡水泥板在基层墙体上的粘贴应采用满粘法，并符合下列要求：
8.3.1发泡水泥板粘贴之前应清除表面浮尘。
8.3.2发泡水泥板施工应从首层开始，并距勒脚地面 300mm 处弹出水平线， 用1：3水泥砂浆并按照要求添加一定的防水剂，粉刷和发泡水泥板相同厚度的防 水层做托架，干固后自下而上沿水平方向横向铺贴发泡水泥板，上下排之间发泡水泥板的粘贴应错缝 1/2板长见图6。

图6
8.3.3发泡水泥板与基层墙体粘贴采用满贴法粘贴，粘贴时用铁抹子在每块发泡水泥板上均匀批刮一层厚不小于 3mm 的粘结砂浆，粘贴面积应大于 95%，及时 粘贴并挤压到基层上，板与板之间的接缝缝隙不得大于 1mm。
8.4抹面砂浆施工：发泡水泥板大面积铺贴结束后，视气候条件 24-48小时后，进行抹面砂浆的施工。施工前用 2m 靠尺在发泡水泥板平面上检查平整度，对凸出的部位应刮平并清理发泡水泥板表面碎屑后，方可进行抹面砂浆的施工。 抹面砂浆施工时，同时在檐口、窗台、窗楣、雨篷、阳台、压顶以及凸出墙面的 顶面做出坡度，底口应做出滴水槽或滴水线。
8.5网布施工：用铁抹子将抹面砂浆粉刷到发泡水泥板上，厚度应控制在 3-5mm，先用大杠刮平，再用塑料抹子搓平，随即用铁抹子将事先剪好的网布压入抹面砂浆表面，网布平面之间的搭接宽度不应小于50mm，阴阳角处的搭接不 应小于 200mm，铺设要平整无褶皱。
8.6锚固件施工
8.6.1锚固件锚固应在第一遍抹面砂浆(并压入网布) 初凝时进行，使用电钻在发泡水泥板的角缝处打孔，将锚固件插入孔中并将塑料圆盘的平面拧压到抹面砂浆中，有效锚固深度：混凝土墙体不小于25mm，加气混凝土等轻质墙体不小于50mm。墙面高度在20m以下每平方米设置 4-5 个锚拴，20m以上每平方米设置 7-9 个锚拴见图7。

图7
8.6.2锚栓固定后抹第二遍抹面砂浆，第二遍抹面砂浆厚度应控制在 2-3mm。
8.7发泡水泥板安装允许偏差和检查方法的规定如下表。

项目
允许偏差（ mm）
检查方法
表面平整
3
用 2m 靠尺楔塞尺检查
立面垂直
3
用 2m 垂直检查尺检查
阴、阳角垂直
3
用 2m 托线板检查
阳角方正
3
用 200mm 方尺检查
1 用直尺和楔形塞尺检
1
用直尺和楔形塞尺检查
9.特殊部位的做法及明细
外墙保温对于门窗洞口、阴阳角处施工难度较大，相关细部节点做法如下图所示：
9.1门窗外侧洞口四周应在45°方向加贴300mm×400mm 的标准型网布增强。 构造示意见图8。

图8
9.2外墙勒脚部位外保温构造的做法，其底部应设置铝合金底 座托架。 托架离散水坡高度，应适应建筑结构沉降而不导致外墙外保温系统损坏的要求，具体施工方法见图9。

图9
9.3女儿墙部位保温采用该系统时，女儿墙应设置混凝土压顶或金属板盖板，并实施双侧保温，内侧外保温的高度距离屋面完成面不低于300mm见图10。

图10
9.4檐沟部位的上下侧面，应采用发泡水泥板整体包覆，实施的构造要求见图11。

图11
9.5基层墙体设有变形缝时，外保温系统应在变形缝处断开，缝中可粘设发 泡水泥板（d1为0.5-0.7d）或堵塞低密度聚苯板，缝口设变形缝金属盖板，并应采取措施，防止生物侵变形缝设置的要求实施见图12。

图12
10.存储及运输
10.1发泡水泥板采用塑封包装，胶粘剂、抹面胶浆可用编织袋包装，但注意密封，严防受潮或外泄。
10.2 发泡水泥板，胶粘剂，抹面胶浆在运输中避免雨淋，日晒等，以免影响使用。
10.3 其他系统组成材料在运输、装卸过程中应整齐码装，包装不得破损，不得使其受到扔摔、冲击、日晒、雨淋。
10.4所有系统组成材料应防止与腐蚀性介质接触，远离火源，不宜露天长期暴晒；储存在干燥、通风、防冻的地方。
10.5所有材料应按型号、规格分类储存，储存期限不得超过材料保持期。
