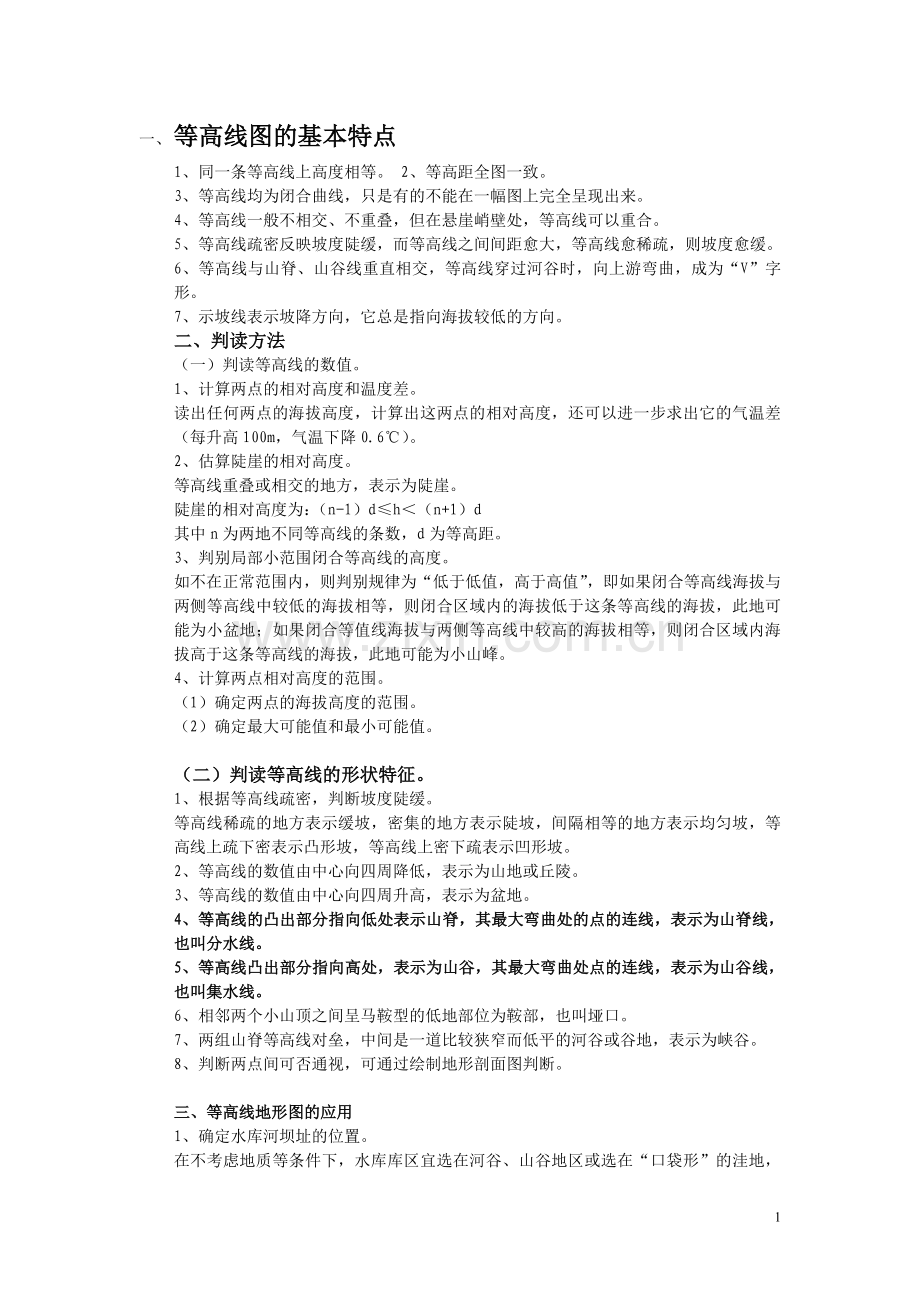

一、 等高线图的基本特点
1、同一条等高线上高度相等。 2、等高距全图一致。
3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。
4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。
5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。
6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。
7、示坡线表示坡降方向，它总是指向海拔较低的方向。
二、判读方法
（一）判读等高线的数值。
1、计算两点的相对高度和温度差。
读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）。
2、估算陡崖的相对高度。
等高线重叠或相交的地方，表示为陡崖。
陡崖的相对高度为：（n-1）d≤h＜（n+1）d
其中n为两地不同等高线的条数，d为等高距。
3、判别局部小范围闭合等高线的高度。
如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。
4、计算两点相对高度的范围。
（1）确定两点的海拔高度的范围。
（2）确定最大可能值和最小可能值。

（二）判读等高线的形状特征。
1、根据等高线疏密，判断坡度陡缓。
等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。
2、等高线的数值由中心向四周降低，表示为山地或丘陵。
3、等高线的数值由中心向四周升高，表示为盆地。
4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。
5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线。
6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口。
7、两组山脊等高线对垒，中间是一道比较狭窄而低平的河谷或谷地，表示为峡谷。
8、判断两点间可否通视，可通过绘制地形剖面图判断。

三、等高线地形图的应用
1、确定水库河坝址的位置。
在不考虑地质等条件下，水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地，或小盆地，这些地区不仅库容重大，而且有较大的集水面积。坝址应选在河流流出的洼地或小盆地的最窄处。
2、确定公路、铁路线路。
一般选择坡度较缓，线路平稳，距离较短，弯路较少上的线路为好。一般在两条等高线之间绕行，只有必要时才可穿过一、二条等高线；尽量少通过河流，少建桥梁；避免通过沼泽、断崖。
3、农业区位选择。
根据等高线地形图反映出来的地貌类型，地势起伏，坡度陡缓，结合气候和水源条件，因地制宜地提出农林牧副渔业布局原则。例如，平原宜发展种植业，山区宜发展林业、牧业。
4、工业区位选择。
工业区宜建在等高线间距较大的地形平坦开阔的地形区，且水源充足、接近资源的地区。若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点。
5、水系的水文特征。
山地常形成放射状水系；盆地常形成向心状水系；山脊常形成河流分水岭；山谷常有河流发育。
等高线穿越河谷时向上游方向弯曲，即河流方向与等高线凸出方向相反。
水文特征：等高线密集的河谷，河流流速大，陡崖处有时形成瀑布，河流出山口常形成冲积扇。
简介：等高线呈封闭状时，高度是外低内高，则表示为凸地形（如山峰、丘顶等）；等高线高度是外高内低，则表示的是凹地形（如盆地、洼地等）。等高线是曲线状时，等高线向高处弯曲的部分表示为山谷；等高线向低处凸出处为山脊。数条高程不同的等高线相交一处时，该处的地形部位为陡崖，并在图上绘有陡崖图例。由一对表示山谷与一对表示山脊的等高线组成的地形部位为鞍部。等高线密集处，表示陡坡；等高线稀疏处表示缓坡。
[编辑本段]
等高线图的判读
1、数值大小：
　　平原：海拔200米以下；
　　丘陵：海拔500米以下，相对高度小于100米；
　　山地：海拔500米以上，相对高度大于100米；
　　高原：海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏。
　　2、疏密程度：　密集：坡度陡；　稀疏：坡度缓。
　　3、形状特征：
　　①山顶：等高线闭合，且数值从中心向四周逐渐降低
　　②盆地或洼地：等高线闭合，且数值从中心向四周逐渐升高（如果没有数值注记，可根据示坡线来判断：(示坡线——为垂直于等高线的短线)
　　③山脊：等高线凸出部分指向海拔较低处。等高线从高往低突,就是山脊.
　　④山谷：等高线凸出部分指向海拔较高处。等高线从低往高突,就是山谷.⑤鞍部：正对的两山脊或山谷等高线之间的空白部分。
　　⑥缓坡与陡坡及陡崖：等高线重合处为悬崖。等高线越密集处，地形越陡峭；等高线越稀疏处，坡度越舒缓。
[编辑本段]
地形剖面图
　　1、画法：从剖面线与每条等高线相交的各点，分别向下引垂线，按各点海拔转绘到相应的高度位置上，然后连成平滑的曲线。
　　2、注意点： ①剖面线连续多次经过同一条等高线时，多取几点；
　　②剖面线经过河流时，应画出河床。
　　三、实际运用：
　　（1）选“点” 设计：
　　水库的坝址:应建在等高线密集的河流峡谷处，峡谷上游要有蓄水库区
　　港口应考虑：避风的海湾；避开含沙量大的河流(以免引起航道淤塞)。
　　疗养院：应建在地势坡度较缓、气候适宜、空气清新地方。
　　（2）选“线”设计。
　　如公路、铁路线的设计、其基本要求是：
　　①利用有利的地形地势，考虑路线短、坡度平缓、少过河建桥，以降低施工难度和建设成本。　②避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。
　　引水线路的选“线”，路线尽可能短，尽量避免通过山脉、大河等。
　　（3）选“面”：包括城市规划、居民区、农业、工业区、各种开发区等。
　　如工业区宜建在地形较为平坦开阔的地形区，且交通便利，水源充足，资源丰富。
　　居民区应考虑：①依山傍水，靠近水源；②地势平坦开阔地向阳地带；　③交通便利，远离污染源等。
　　平原地区发展耕作业，
　　山地、丘陵发展林业
[编辑本段]

　　如何看等高线地图
　　面对地图看， 上北下是南，左西右为东，地图方位已辨明 。
　　地图符号颜色识别：
　　绿为林地蓝为水， 地貌、公路棕色绘，其它符号都用黑。
　　等高线显示地貌特点：
　　等高闭合是规律，弯曲形状象现地； 线多山高线少低， 坡陡线密坡缓稀。
　　等高线显示地貌原理：
　　由底到顶，高度相等；水平切开，垂直投影。
　　地貌识别：
　　山顶凹地小环圈， 区别要看示坡线； 山顶短线向外指， 凹地短线向里边；
　　山背曲线向外凸， 山谷曲线向里弯； 山背凸棱分水线， 山谷凹底合水线；
　　两山相连叫鞍部， 高低两组等高线； 群山相连最高处， 棱线称为山脊线。
　　地形起伏判定：
　　总观地貌形态， 辨明各处高低； 区分上坡下坡， 沿线编号注记。
　　四种地形地物分布规律：
　　山成群，形似脉， 小山多在大山内； 先抓大山做骨干， 记了这脉记那脉。
　　上游窄，下游宽， 多条小河汇大川； 河名顺着河边写， 流向流速看注记；
　　桥梁渡口有几处， 深度底质要熟悉。
　　(三)道 路
　　平原地，多而宽， 山丘地，窄而少； 山区若是有大路， 多沿河旁和山谷。
　　(四)居民地
　　平原密，山区稀； 要记村镇有规迹； 桥、堡、店、镇靠公路， 沟、涧、岭、峪在山区；
　　泡、湾、河、洼顺水找， 村、屯、庄、窑多散居。
　　地物符号定位点确定方法：
　　两个图形下中央， 方圆三角当中量；底部宽大底中间， 下有直角角顶上。
　　换算距离的三个公式
　　（1)1：2.5万地形图换算，1：2.5万图，用4去乘除；乘得图上长，除得公里数。
　　实例计算：在1比2．5万的地形图上，量得某线段长为8厘米，求相应实地医寓为多少公里?根据口诀换算：8/4 =2(公里)。相应实地距离为2公里。
　　量得从张庄到李庄实际距离为16公里，求在1比2.5万地形图上为多少厘米？根据口诀换算：16×4=64(厘米)。
　　*在1：2.5万的地形图中，每4个厘米为实地1公里．
　　(2)1：5万地形图换算
　　1比5万图，用2去乘除；乘得图上长，除得公里数。
　　(3)1：10万地形图换算
　　1：10万图，用1去乘除；乘得固上长，除得公里数。
　　量读距离方法：
　　地图比例先搞清，计算消去两个零；若要求出未知数，图上用除实地乘。
　　(二)比例尺量读
　　图上量，尺上比；看分划，读距离。
　　(三)里程表量距：
　　针归零，盘向已；起点推．终点起；按比例，读公里。
　　用坐标尺量读精确坐标
　　纵边压纵线，横边通过点；公里看图廓，米效看图边。
　　用坐标尺量读图上目标
　　纵边压纵线，米数对交点；横边米数处，就是目标点。
　　以目标清晰程度目测距离
　　距离250米一300米
　　墙可见续，瓦能数沟，人脸五官分不清，衣服颜色可辨明
　　距离400米，人脸看不明，头肩可分清。距离500米，门见开或关，窗见框子格，头肩分不清，男女可分明。
　　距离700米 瓦面成丝，窗见衬，人行迈腿分左右，手肘分不清。
　　判定方位
　　“磁针”、时表、北极星， 依照地物看特征。“磁针”避开铁磁用，摆干稳静指向定； 时针折半朝太阳，
一、 　　“12”所指是北方，•先找“仙后“大小熊”，小熊尾端是北星，北星又居“仙后“大熊”中，找到北星北方定；独树南面叶茂盛，树桩年轮北面浓，突出地物北面潮，靠南积雪早消溶。
