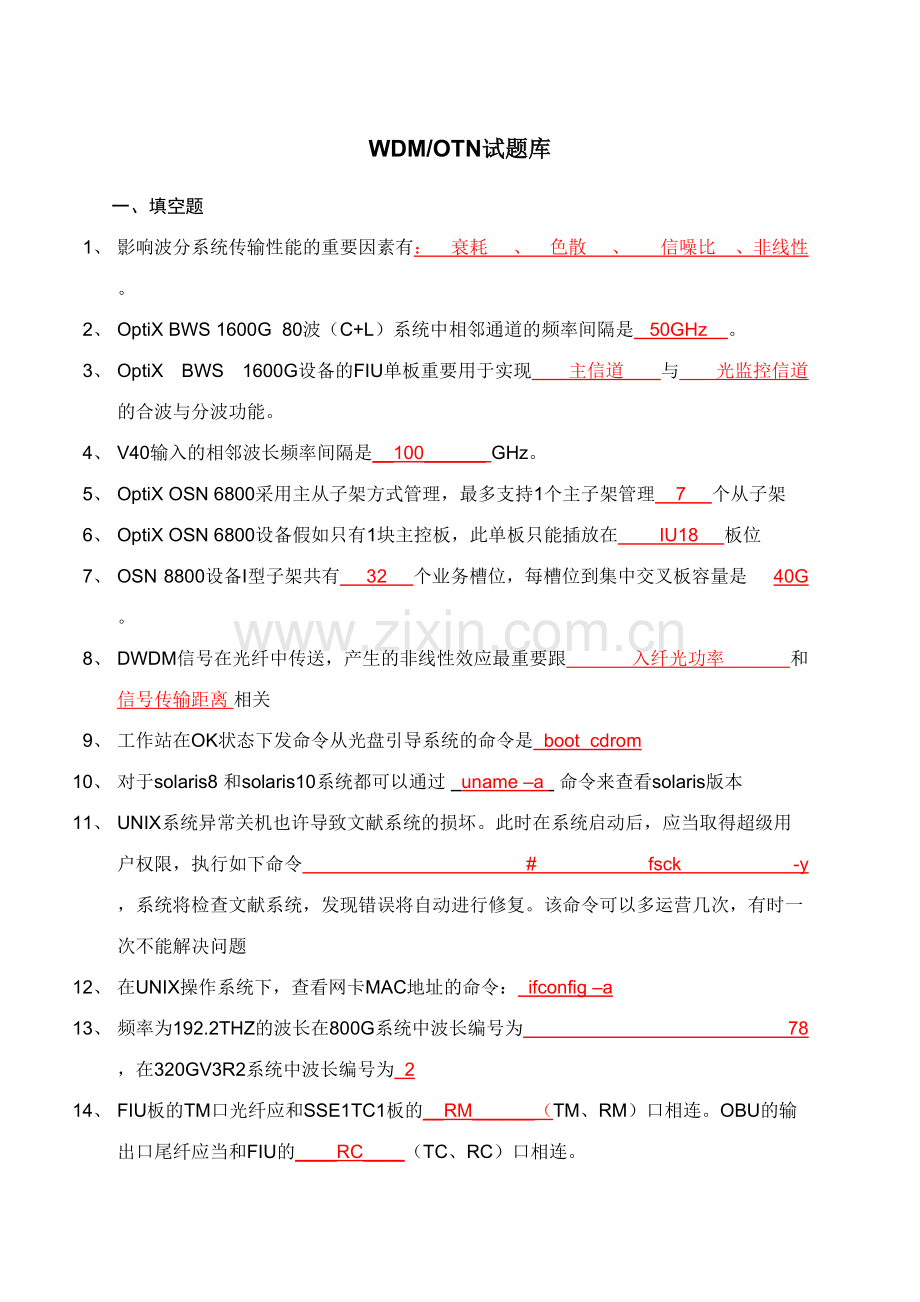

WDM/OTN试题库
一、填空题
1、 影响波分系统传输性能的重要因素有： 衰耗 、 色散 、 信噪比 、非线性 。
2、 OptiX BWS 1600G 80波（C+L）系统中相邻通道的频率间隔是 50GHz 。
3、 OptiX BWS 1600G设备的FIU单板重要用于实现 主信道 与 光监控信道 的合波与分波功能。
4、 V40输入的相邻波长频率间隔是__100______ GHz。
5、 OptiX OSN 6800采用主从子架方式管理，最多支持1个主子架管理 7 个从子架
6、 OptiX OSN 6800设备假如只有1块主控板，此单板只能插放在 IU18 板位
7、 OSN 8800设备I型子架共有 32 个业务槽位，每槽位到集中交叉板容量是 40G 。
8、 DWDM信号在光纤中传送，产生的非线性效应最重要跟 入纤光功率 和 信号传输距离 相关
9、 工作站在OK状态下发命令从光盘引导系统的命令是 boot cdrom
10、 对于solaris8 和solaris10系统都可以通过 uname –a 命令来查看solaris版本
11、 UNIX系统异常关机也许导致文献系统的损坏。此时在系统启动后，应当取得超级用户权限，执行如下命令 # fsck -y ，系统将检查文献系统，发现错误将自动进行修复。该命令可以多运营几次，有时一次不能解决问题
12、 在UNIX操作系统下，查看网卡MAC地址的命令： ifconfig –a
13、 频率为192.2THZ的波长在800G系统中波长编号为 78 ，在320GV3R2系统中波长编号为 2
14、 FIU板的TM口光纤应和SSE1TC1板的__RM______（TM、RM）口相连。OBU的输出口尾纤应当和FIU的____RC____（TC、RC）口相连。

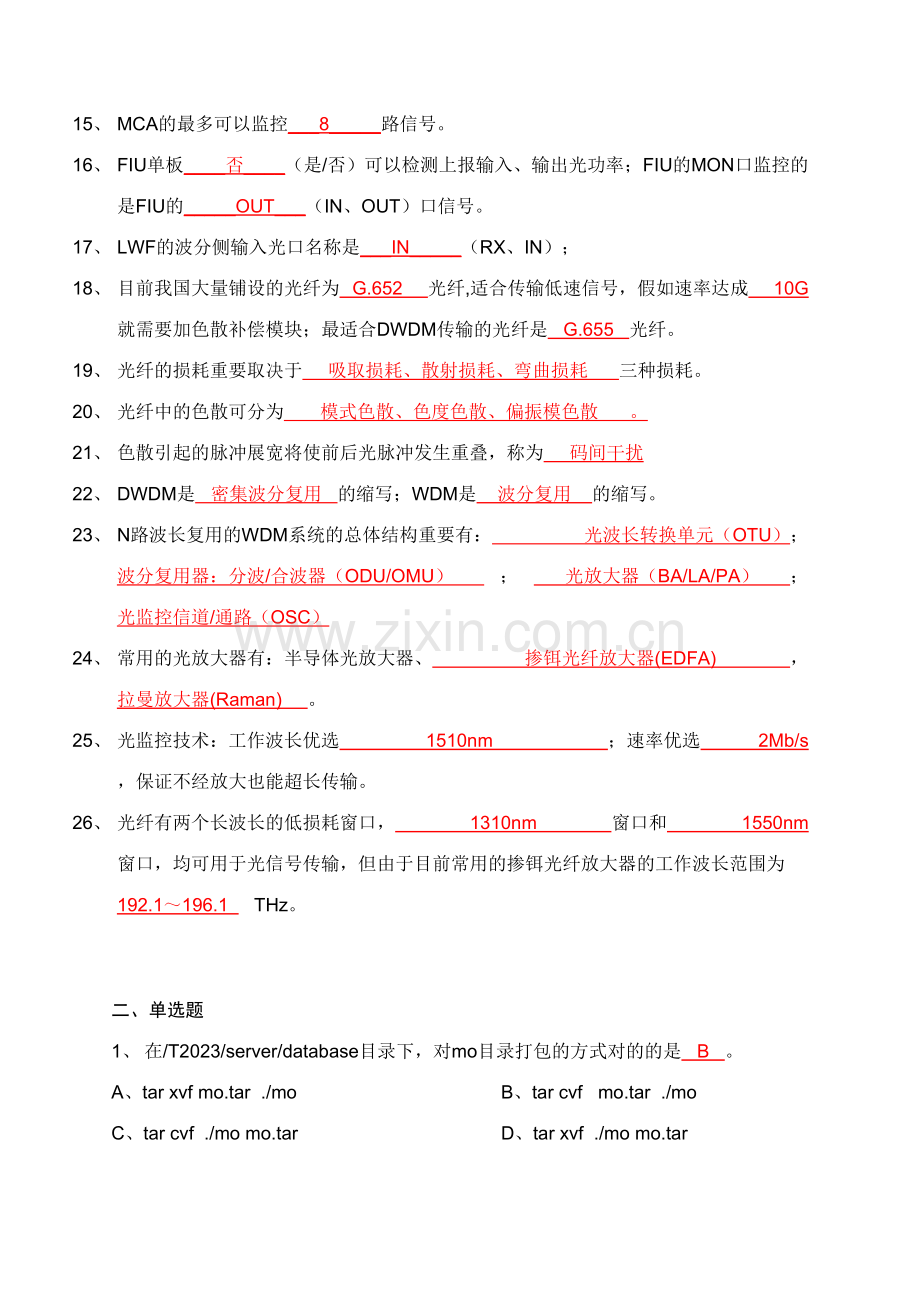

15、 MCA的最多可以监控___8_____路信号。
16、 FIU单板____否____（是/否）可以检测上报输入、输出光功率；FIU的MON口监控的是FIU的_____OUT___（IN、OUT）口信号。
17、 LWF的波分侧输入光口名称是___IN_____（RX、IN）；
18、 目前我国大量铺设的光纤为 G.652 光纤,适合传输低速信号，假如速率达成 10G 就需要加色散补偿模块；最适合DWDM传输的光纤是 G.655 光纤。
19、 光纤的损耗重要取决于 吸取损耗、散射损耗、弯曲损耗 三种损耗。
20、 光纤中的色散可分为 模式色散、色度色散、偏振模色散 。
21、 色散引起的脉冲展宽将使前后光脉冲发生重叠，称为 码间干扰
22、 DWDM是 密集波分复用 的缩写；WDM是 波分复用 的缩写。
23、 N路波长复用的WDM系统的总体结构重要有： 光波长转换单元（OTU）； 波分复用器：分波/合波器（ODU/OMU） ； 光放大器（BA/LA/PA） ； 光监控信道/通路（OSC）
24、 常用的光放大器有：半导体光放大器、 掺铒光纤放大器(EDFA) ， 拉曼放大器(Raman) 。
25、 光监控技术：工作波长优选 1510nm ；速率优选 2Mb/s ，保证不经放大也能超长传输。
26、 光纤有两个长波长的低损耗窗口， 1310nm 窗口和 1550nm 窗口，均可用于光信号传输，但由于目前常用的掺铒光纤放大器的工作波长范围为 192.1～196.1 THz。

二、单选题
1、 在/T2023/server/database目录下，对mo目录打包的方式对的的是 B 。
A、tar xvf mo.tar ./mo B、tar cvf mo.tar ./mo
C、tar cvf ./mo mo.tar D、tar xvf ./mo mo.tar
2、某OptiX BWS 1600G的C波段400G光放站有3块光放板，从西到东方向配置OAU+OBU，从东到西配置OAU，请问光放板对的的板位配置应为： B
A、1－OAU，10－OBU，12－OAU； B、1－OAU，3－OBU，12－OAU；
C、1－OAU，10－OAU，12－OBU； D、1－OBU，10－OAU，12－OAU；
3、测试100GHz间隔的波长中心频率偏移规定： B
A、±5GHz； B、±10GHz； C、±20GHz； D、±50GHz；
4、某OTM的MCA查询发送光放OBU-MON的某波长比其他波长光功率偏低，但查询此波LWF的波分侧输出光功率正常，不也许的因素： C
A、此波长发送信号中心频率偏移超标；
B、LWF-OUT到V40的光纤损坏或弯曲半径过小；
C、V40到OBU的衰减器损坏；
D、在发端的V40调节衰减使收端OSNR平坦所致。
5、OLP线路保护的倒换条件为： B
A、主备通道相差3dB； B、主备通道相差5dB；
C、RLOS、RLOF告警 D、RLOS、RLOF、B1OVER告警；
6、OTN规定OCH的三个子层的关系，从客户侧输入到波分侧输出对的的是： A
A、客户业务—>OPUk―>ODUk―>OTUk；
B、客户业务—>ODUk―>OPUk―>OTUk；
C、客户业务—>OTUk―>ODUk―>OPUk；
D、客户业务—>OPUk－>OTUk―>ODUk；
7、对于OptiX BWS 1600G下列单板MON口的说法，错误的是： D
A、OAU/OBU/OPU的MON口是OUT口光功率的1%，相差20dB；
B、HBA的MON口是OUT口光功率的0.1%，相差30dB；
C、D40的MON口是IN口光功率的9％，相差大约10dB；
D、FIU的MON口是OUT口光功率的10%，相差10dB；
8、某光放大板的输入光功率范围为-32～-3dBm，最大输出20dBm，则40波时的单波标准输入/输出光功率分别为 C 注：10lg2＝3，不考虑offset
A、-15，+3 B、-19，+3 C、-19，+4 D、-22，+1
9、 B 用于文献传输，将文献传送给远地主机或从远地主机获取文献到本机；
A、telnet B、ftp C、ipconfig D、ifconfig
10、以下T2023网管的告警操作不会对网元下发命令的是 B
A、告警延迟； B、告警过滤； C、清除网元告警； D、告警屏蔽
11、1600G产品的电源盒(06PBS)的第2路电源输出开关为 C 供电。
A、上子架; B、下子架; C、中子架; D、HUB
12、关于1600G系统下列说法中描述对的的是 C
A、主控板有两种SCC和SCE单板，两种单板可以互相替代。
B、SC2和TC2都是双向的监控信道板，可以互相替代。
C、1600G系统使用的架顶电源盒为06PBS。
D、1600G产品机柜内部有2个内置的ODF架。
12、假如D40的40个分波通道插损均为6dB，不考虑噪声的影响，满波信号时，D40的IN口光功率为XdBm，将IN口的光功率减少1dB，则其中的一个输出口的测量值为 D dBm。（假设各通道光功率均衡）
A、(X-6)； B、(X-7)； C、(X-22)； D、(X-23)
13、DWDM设备OLP单板不可以上报的告警有 C 。
A、BDSTATUS B、RLOS C、RLOF D、 PS
14、在波分系统中，通过一段距离的传输后，收端信号的光信噪比都会有一定限度的减少，最重要的因素是 C
A、没有使用新型光纤
B、分波合波器的使用
C、EDFA的使用
D、光线纤衰减太大
15、BWS 1600G系统有两个以太网口，其中第1个以太网口作为 A 通信。
A、扩展ECC B、生产调试
C、以太网业务口 D、子架间通信
16、OptiX OSN 8800系统中一个ETSI 后立住2.2米机柜最多可以放置 B 个子架。
A、1； B、2； C、3； D、4
17、OptiX OSN 8800设备单板区，共有（ ）个通用槽位，其中支持电层交叉的槽位共有（ ）个。 答： A
A、36，32
B、36，30
C、35，32
D、35，30
18、下面哪些单板不提供MON口在线检测光信号 C 。
A、OAU； B、D40； C、PIU； D、FIU
19、假如XCS板的ACT指示灯是灭的，下面哪项是对的的？ C
A、这块XCS板坏了。
B、当前有告警在此XCS板上上报。
C、这块XCS板是保护板，当前上面没有业务。
D、这块XCS板的软件没有安装。
20、有关MON口的说法错误的是 C 。
A、OAU的OUT口和MON口的光功率相差20dB
B、D40的MON口是从输入侧（IN口）提取监控光信号
C、OBU的MON是从输入侧（IN口）提取监控光信号
D、FIU板的MON从发送方向（OUT口）提取监控光信号
21、通常，DWDM系统中满波入纤光功率一般都不超过20dBm，重要考虑的是： D
A、维护人员人身安全 B、激光器使用寿命
C、保护光缆 D、避免非线形效应
22、光通信中，mW 和 dBm 都是光功率的单位。请问1mW等于多少dBm？ A
A、0dBm B、1dBm C、3dBm D、-3dBm

三、多项选择题
1、以下那些因素会导致OptiX BWS 1600G系统接受端光功率不平坦 ABCD 。
A、光纤的衰减谱不平坦； B、EDFA模块的增益谱不平坦 ；
C、合波器通道插损存在差异； D、分波器通道插损存在差异
2、下面哪些因素也许会导致波分系统业务出现误码 ABCD
A、色散补偿不合理，如欠补或过补；
B、入线路纤的光功率过高或过低；
C、发端OTU单板的发送激光器性能劣化；
D、尾线连接头存在严重污染；
3、关于设备硬件，下面描述中对的的有： BC D
A、主从子架的ID由SCC板上的拨码决定。
B、M40板MON口光功率与OUT口光功率之差为10dB。
C、在OSN8800中，OBU既可以用于发送端，又可以用于接受端。
D、在设备子架上，9，10槽位只能用于插XCS板。
4、下列保护OSN 8800设备可以配置的有 ABC
A、ODUk SNCP
B、SW SNCP
C、光线路保护
D、WXCP
5、下列关于ODUk SNCP保护说法对的的是 ABC
A、SNC/I (Inherent monitoring):固有监视，触发条件为SM段开销状态
B、SNC/S (Sub-layer monitoring):子层监视，触发条件为SM、PM段开销状态
C、SNC/N (Non-intrusive monitoring):非介入监视，触发条件为SM、TCM、PM段开销
D、ODUk SNCP倒换时间小于50ms，需要全网协议。
6、OTU（波长转换板）的3R功能是指 ABD 。
A、再生
B、再整形
C、光电转换
D、再定期
7、采用FEC功能OTU单板能在以下方面改善系统的性能，描述中对的的是 ABCD 。
A、FEC功能能提高系统对噪声的容忍度
B、能提高系统的单跨距的长度
C、增长系统的多跨段个数
D、能对系统的性能劣化进行预警
8、以下描述对的的是 ABC
A、网元侧数据：存放在主控板上mdb中的数据，网管上载数据就是上载的这部分数据。
B、网管网元层数据：网管上的各个网元自身的数据，下载网元数据，就是将这部分数据下发到网元，上载网元数据，就是将网元侧的数据上载上来更新这部分数据，它存放在网管的数据库中。是进行保护子网和端到端途径搜索的数据来源基础之一
C、网管网络层数据：网管上网络概念上的数据，存放在网管的数据库中。涉及：光纤连接数据、保护子网数据、途径数据三部分。
D、从网络层删除数据不会影响网元层数据，然后重新搜索保护子网和途径不会丢失用户自定义信息数据。
9、下列哪些措施或技术可以提高波分系统的OSNR AB
A、采用低噪声前置光放大器+高增益功率光放大器。
B、采用拉曼放大器，使之与EDFA配合使用，减少NF。
C、采用前向纠错技术－FEC or EFEC or AFEC。
D、使用特殊码型技术，例如SuperDRZ编码技术
10、波分系统中，影响系统传输距离的因素有 ACD
A、光功率 B、监控信道 C、信噪比 D、色散容限
11、在WDM传输系统中，影响各信道功率均衡不平坦限度的重要因素涉及 ABD
A、EDFA增益不平坦性 B、合波/分波器各通道插入损耗的不均匀性
C、主通道可调光衰减器 D、光纤的拉曼效应
12、当前DWDM系统使用的频率间隔涉及 ABC
A、100GHz B、50GHz C、25GHz D、10GHz
13、对于1600G系统哪些说法是错误的 A、D 。
A、MCA板只能监测到信号的中心波长
B、LWF单板的波长间隔为50GHz或100GHz
C、OLP板可用于线路1+1保护
D、SCS板具有双发选收的功能
14、关于监控信道解决单元的说法对的的是 A、B 。
A、SC1板具有3R功能
B、SC2为双路监控板
C、SC1板可以保证主控板不在位时的ECC字节的串通
D、SC1、SC2重要完毕对光通道的监控以及网管信息、公务信息和时钟的传送
15、对于发送端波长转换器的输出光源需要进行的测试项目有 A、B、C、E 。
A、发送光功率
B、中心波长
C、SMSR
D、插损
E、-20dB谱宽
16、关于LWF单板激光器ALS功能描述错误的是 A、B、D 。
A、客户侧有光输入，那么客户侧激光器自动打开
B、波分侧有光输入，那么波分侧激光器自动打开
C、客户侧有光输入，那么波分侧激光器自动打开
D、波分侧有光输入，那么客户侧和波分侧激光器都自动打开

四、判断题（用“T”表达对的的，“F”表达错误的）
1、 配置FEC功能的单板可以提高接受端的信噪比。（ F ）
2、 OptiX BWS 1600G系统中，对于那些可以设立增益的OAU单板，不需要关注IN口的输入光功率的大小，只要保证OUT口的输出光功率达成标准就可以了。（ F ）
3、 OptiX BWS 1600G系统的2*OTM站点上，两块SC2单板的光口互相连接时，严禁添加光衰减器。（ F ）
4、 工程中规定调节光放的光功率平坦度的规定为：平均光功率±3dB。（ F ）
5、 OptiX BWS 1600G、OSN 6800既支持DWDM也支持CWDM。（ F ）
6、 OptiX OSN 6800的TN11SCC单板上的LAMP TEST按钮用于指示灯点亮测试，按下按钮，本网元所有子架的指示灯都点亮。（ F ）
7、 OptiX OSN 6800 DWDM系统最多可接入160波业务。（ F ）
8、 网管配置数据恢复采用脚本导入方法，脚本导入后必须进行上载，否则数据无法完整恢复。（ T ）
9、 T2023上可认为网元预先设立主用网关网元和备用网关网元。当主用网关与T2023的通信故障后，T2023自动切换到与备用网关通信。（ T ）
10、 T2023网管上查询sncp状态（如主备用通道是好还是坏）时，进入“sncp业务”菜单后，选择“查询”是不能查询到sncp状态的，要查询到sncp的状态，需要选择该业务，右键“查询倒换状态”来查询。（ T ）
11、 T2023网管Corba接口不占用网管客户端数量（ F ）
12、 启动T2023 北向CORBA接口，除了其它进程，最重要的是启动Naming_Service和Notify_Service这两个进程。（ T ）
13、 在PC机上安装T2023时，在安装源途径（即安装文献setup.exe所在途径）中不要有中文字符，并且最佳也不要有特殊字符（空格、括号等），安装源途径也不宜太深。这些都也许导致SQL Server无法安装成功。 （ T ）
14、 LWFS单板采用Super CRZ编码，提高了系统的信噪比，延长传输距离。（ F ）
15、 M40的OUT口与MON口输出光功率相差10dB。（ T ）
16、 RAMAN放大板不具有ALS功能，上电后，激光器缺省是打开的。（ F ）
17、 SCC单板黄色指示灯闪烁说明它与网管之间通讯不畅。（ F ）

五、简答题
简答题一：
V40和M40的重要区别是什么？
V40＝M40＋VOA

简答题二：
OAU的增益连续可调是由怎么实现的？
OAU单板中有电可调VOA
PA模块输入光功率没有限制

简答题三：
1600G产品使用的监控信道板有哪些？重要的用途？
SC1、SC2：只传送监控信号
TC1、TC2：传送监控信号以及3路时钟信号
简答题四：
请描述1600G设备80波系统背靠背OTM网元的信号流（涉及MCA/SC2/ITL等单板）。
答：要点：需要哪些单板，业务信号流向，监控信号流向。

简答题五：
简述波分系统出现光功率异常的分类及其对系统的影响。
答案：
1、输入光功率低于灵敏度或输入光功率下降影响光信噪比，系统会产生误码。
2、输入光功率低于ALS门限，会导致业务中断。
3、输入光功率高于过载点，系统会产生误码，并导致光接受器件故障。

六、综合题：
题目一：
A－C间配置有2波10G业务（无保护，采用LWF单板），在B站，配置了中继板LRF，在C站客户侧光口环回，A站客户侧用SDH分析仪测试24小时误码，发现193.5THz测试无误码，193.6THz测试有误码，查询这一波的各OTU单板的性能发现，C的LWF的1、2光口、A站LWF的1光口、B-3的LRF有再生段背景误码。

LRF

LRF

LWF

LWF

LRF

LRF

LWF

LWF
A B-3 B-4 C

193.5THz

193.6THz

图5.5 信号流图
请初步定位故障的区段、给出也许的故障点和故障点分析过程
1、初步定位故障区段（2分）
B-4站LRFàC站LWF
2、也许的故障点
(1分)
B-4的LRF、B-4的LRF到M40的光纤、C的D40到LWF的光纤、C站LWF
3、下一步的故障定位环节（3分）
先查询C站193.6THz的LWF的1光口接受光功率与193.5THz的光功率作比较，假如有较大差别，直接在C站D40的D25输出口、B－4向M40的M25输入口测试，判断B站LRF到M40、C站D40到LWF是否尾纤有问题；假如光功率无问题，清洁一下光纤、光纤接头，排除光纤清洁问题；（说对光功率比较、M40/D40光口查询、光纤清洁，可得1分）
将B-4的LRF-OUT口临时连接到B-3的M40-M25口，观测仪表是否有误码，假如有误码，换B-4的LRF板确认是否LRF单板故障；
（1分）
将C站的D40-D16口连接到193.5THz的LWF-IN口，测试仪表输入口连接到193.5THz的LWF-TX，假如无误码，可确认是C站LWF故障。（1分）

题目二：
某工程规定测试LWF 波分侧（IN口）接受灵敏度，现有SDH分析仪、可调衰减器（简称MVOA）、光功率计、若干尾纤。请回答以下问题：
⑴、请画出测试示意图（直接在下图中画出各器件之间的连接）；
⑵、请简要说明测试方法。
SDH分析仪
10dB
LWF
7dB
OUT
IN
OUT
IN
Rx
Tx
MVOA
光功率计

答：⑴、连接图如下：SDH分析仪
10dB
LWF
7dB
OUT
IN
OUT
IN
Rx
Tx
MVOA
光功率计

⑵、由于LWF等带FEC功能的单板，波分侧无法直接接入SDH分析仪信号，导致LWF波分侧的接受灵敏度无法直接测试，工程中经常会通过变通的方法测试LWF接受灵敏度。如示意图，LWF的客户侧通过光衰接到SDH分析仪，波分侧接到可调衰耗器，逐步增大衰减值，使SDH分析仪测到的误码尽量接近但不能大于规定的BER。用光功率计测试LWF-IN口输入光功率即可。
