串并联电路识别方法

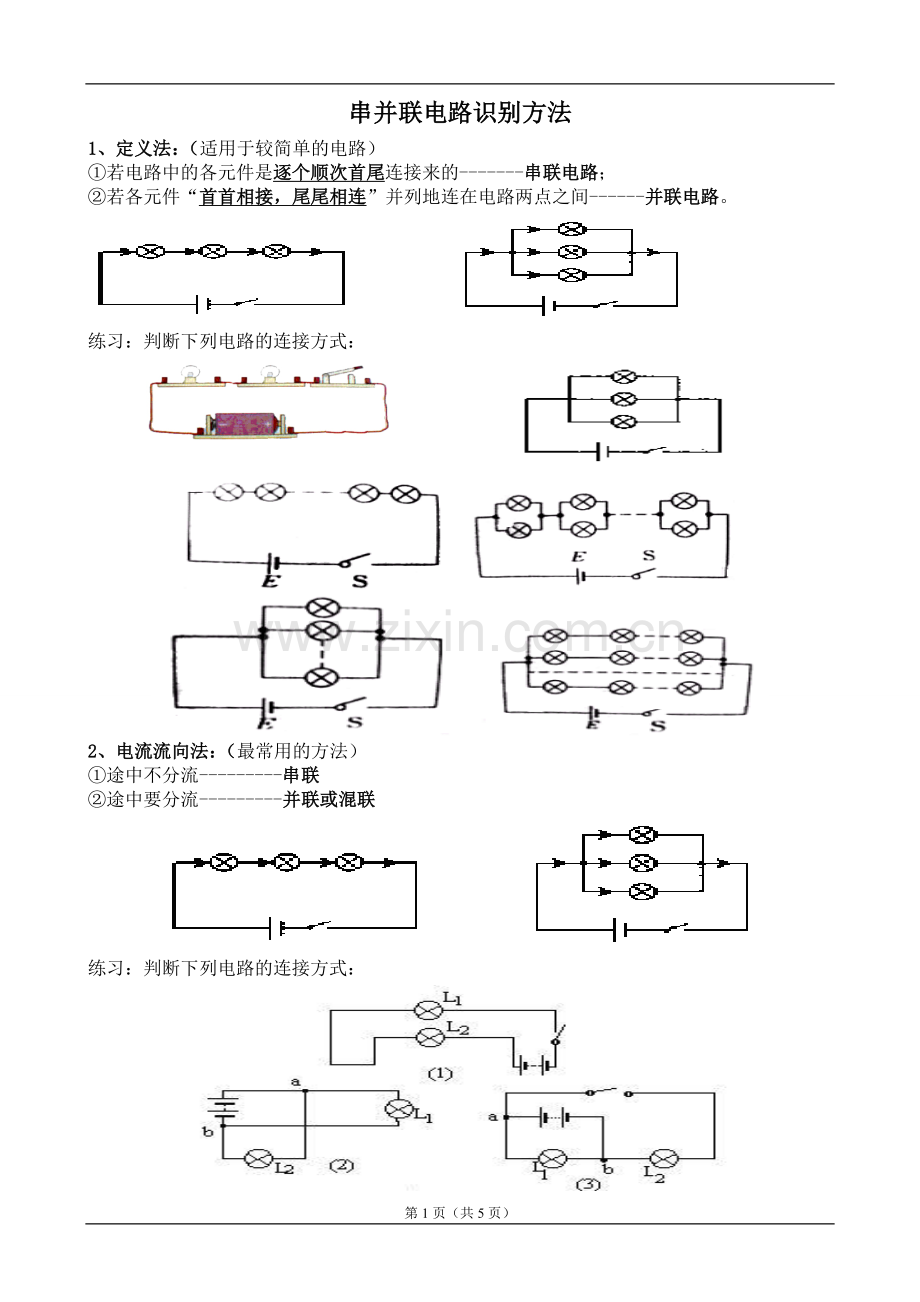

1、 定义法：（适用于较简单的电路）
①若电路中的各元件是逐个顺次首尾连接来的-------串联电路；
②若各元件“首首相接，尾尾相连”并列地连在电路两点之间------并联电路。

练习：判断下列电路的连接方式：

2、电流流向法：（最常用的方法）
①途中不分流---------串联
②途中要分流---------并联或混联

练习：判断下列电路的连接方式：

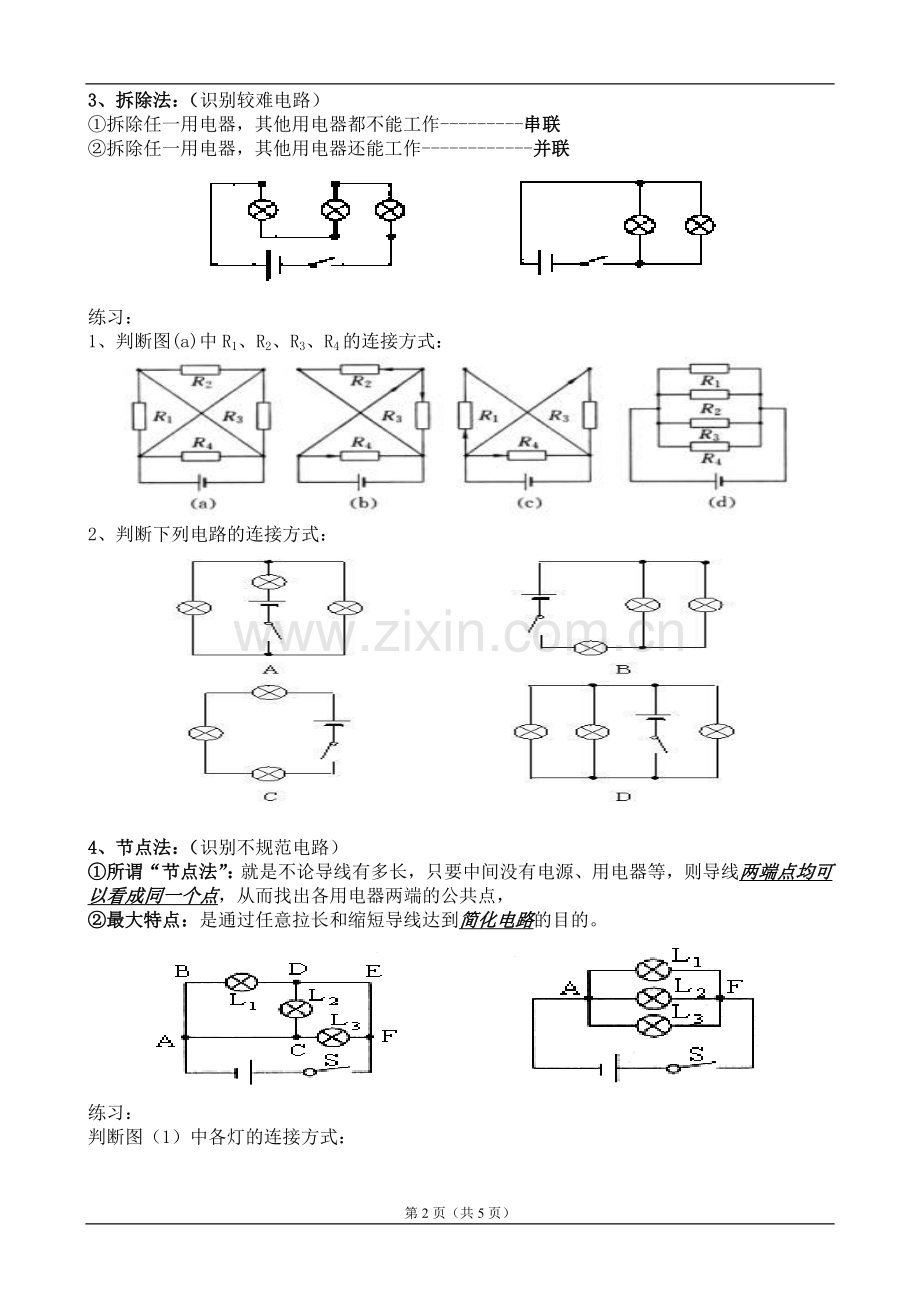

3、拆除法：（识别较难电路）
①拆除任一用电器，其他用电器都不能工作---------串联
②拆除任一用电器，其他用电器还能工作------------并联

练习：
1、判断图(a)中R1、R2、R3、R4的连接方式：

2、判断下列电路的连接方式：

4、节点法：（识别不规范电路）
①所谓“节点法”：就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，
②最大特点：是通过任意拉长和缩短导线达到简化电路的目的。

练习：
判断图（1）中各灯的连接方式：

5、等效电路法：（用于复杂电路）
综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路----等效电路

练习：
判断下列电路的连接方式：

趁热打铁做练习
一、是非题
1．家用电器一般采用并联的连接方法。 （ ）
2．通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。 （ ）
3．一个开关可以同时控制一只电灯发光和一只电铃发声，则电灯和电铃一定串联。（ ）
4．一个开关同时控制两个用电器，这两个用电器一定是并联的。 （ ）
5．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。 （ ）
6．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的（ ）
7．连接电路的过程中，开关断开还是闭合，问题是不大的。 （ ）
8．实验结束后，应把开关断开后才拆线。 （ ）
9．电路中开关一定接在电荷流入灯泡的前一段导线上。 （ ）
10．电池组中相邻两个电池正、负极相连，这是电池的串联。 （ ）
二、填空题
1、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当S1，S2闭合时，能亮的灯是______，它们是______联的。当S1闭合、S2断开时，能亮的灯是______。

2.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________   联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.

3．如图2所示的电路图中，属于串联电路的是______，属于并联电路
三、选择题
1、如图所示，电键闭合后，两盏灯同时发光的电路是［ ］

A. 甲图 B. 乙图 C. 丙图 D. 丁图
2、实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接是［ ］
A. 串联
B. 并联
C. 两盏灯并起来再和第三盏灯串联
D. 以上三种情况都有可能
3、如图所示的电路中，说法不正确的是 ［ ］

A. K1断开、K2闭合时，L1不亮、L2亮
B. K1闭合、K2断开时，L1、L2都亮
C. K1、K2都闭合，L1、L2都亮
D. K1、K2都闭合，L1不亮、L2亮
4、如图所示各电路图中，属于串联的是［ ］，属于混联的是［ ］

A. 图甲 B. 图乙 C. 图丙 D. 图丁

五、作图题
1、按要求连接实物图，并画出电路图：
把图1给出的实物连接成电路，要求：只闭合S1，只有L1亮；只闭合S2，只有L2亮。
