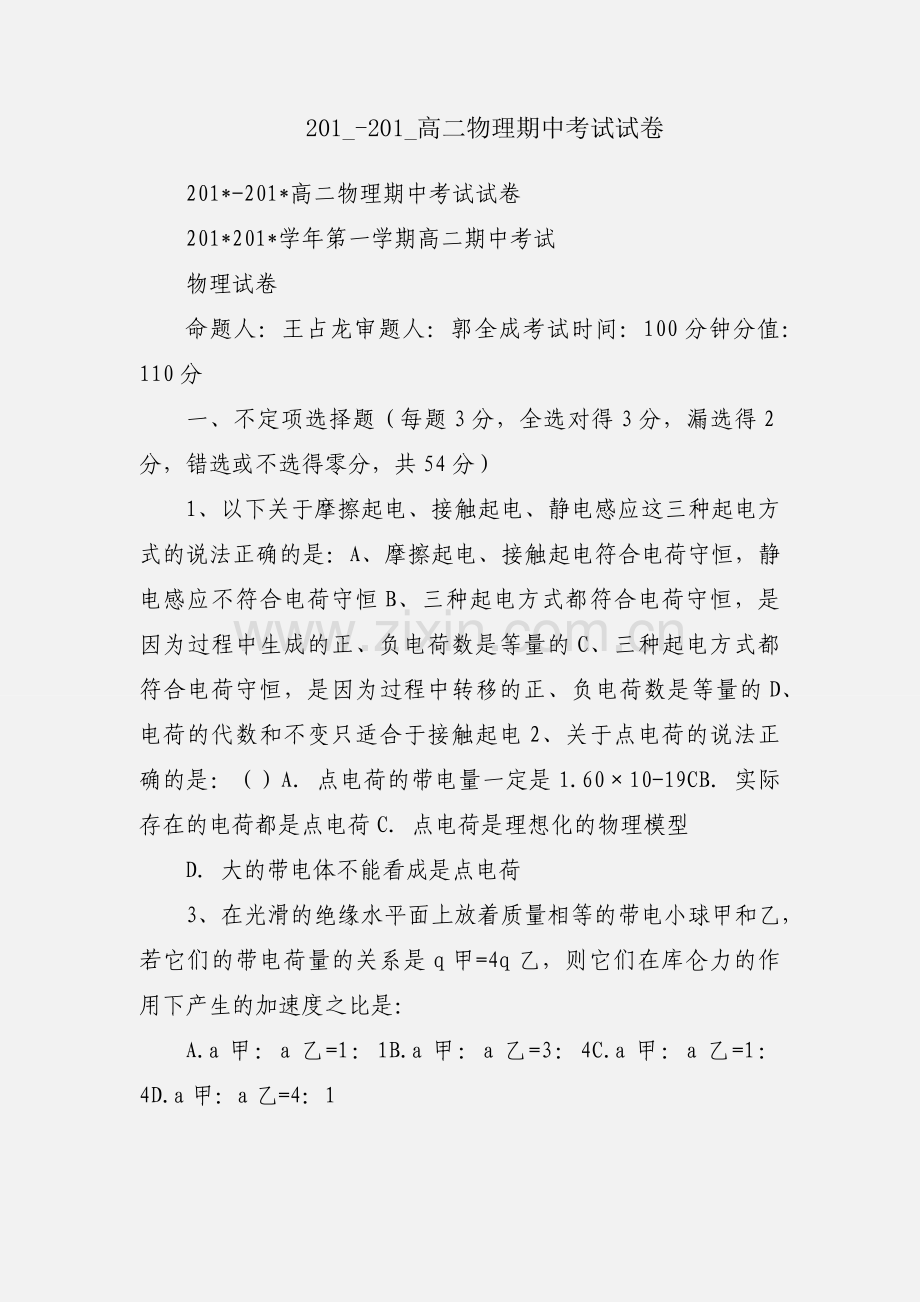

201_-201_高二物理期中考试试卷
201*-201*高二物理期中考试试卷
201*201*学年第一学期高二期中考试
物理试卷
命题人：王占龙审题人：郭全成考试时间：100分钟分值：110分
一、不定项选择题（每题3分，全选对得3分，漏选得2分，错选或不选得零分，共54分）
1、以下关于摩擦起电、接触起电、静电感应这三种起电方式的说法正确的是：A、摩擦起电、接触起电符合电荷守恒，静电感应不符合电荷守恒B、三种起电方式都符合电荷守恒，是因为过程中生成的正、负电荷数是等量的C、三种起电方式都符合电荷守恒，是因为过程中转移的正、负电荷数是等量的D、电荷的代数和不变只适合于接触起电2、关于点电荷的说法正确的是：（）A．点电荷的带电量一定是1.60×10-19CB．实际存在的电荷都是点电荷C．点电荷是理想化的物理模型
D．大的带电体不能看成是点电荷
3、在光滑的绝缘水平面上放着质量相等的带电小球甲和乙，若它们的带电荷量的关系是q甲=4q乙，则它们在库仑力的作用下产生的加速度之比是：
A.a甲：a乙=1：1B.a甲：a乙=3：4C.a甲：a乙=1：4D.a甲：a乙=4：1
4、两个相同的金属小球，带电量之比为1∶9，相距为r,两者相互接触后在放回原来的位置上，则它们间的库仑力可能为原来的（）
A.1/9B.25/9C.9/1D.16/95、电场中有一点P，下列说法中正确的是
A．若放在P点的电荷的电荷量减半，则P点的场强减半B．若P点没有试探电荷，则P点场强为零
C．P点的场强越大，则同一电荷在P点受到的电场力越大D．P点的场强方向就是放在该点的电荷受电场力的方向
6．如图1所示，点电荷Q固定，虚线是带电量为q的微粒的运动轨迹，且微粒只受电场力的作用，a、b是轨迹上的两个点，b离Q较近，下列判断正确的是（）．．
A．Q与q的带电一定是一正一负
B．不管Q带什么性质的电荷，a点的场强一定比b点的小C．微粒通过a、b两点时，加速度方向都是指向Q图1D．微粒通过a时的速率比通过b时的速率大
7．如下图2所示，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电介质
小球a、b，左边放一个带正电的固定球＋Q时，两悬球都保持竖直方向．下面说法正确的是
A．a球带正电，b球带正电，并且a球带电荷量较大()B．a球带负电，b球带正电，并且a球带电荷量较小C．a球带负电，b球带正电，并且a球带电荷量较大D．a球带正电，b球带负电，并且a球带电荷量较小
1
图
8、如图3所示的匀强电场场强为103N/C，ab＝dc＝4cm，bd＝ac＝3cm．则下述计算结果正确的是（）
A．ab之间的电势差为40V．
图3B．ad之间的电势差为50V．
C．将q＝－5×10-3C的点电荷沿矩形路径abdca移动一周，电场力做功为零．D．将q＝－5×10C的点电荷沿abd或acd从a移动到d，电场力做功都是－0.25J．9．如图4所示，a，b，c为电场中同一条水平方向电场线上的三点，c为ab中点．a，b电势分别为φa=5V，φb=3V，下列叙述正确的是()
φa=5Vφb=3V
A．该电场在c点处的电势一定为4V
acbB．a点处的场强Ea一定大于b点处的场强Eb
C．一正电荷从c点运动到b点电势能一定减少
D．一负电荷运动到c点时受到的电场力由c指向a
10．A、B、C是匀强电场中的三个点，各点电势φA＝10V，φB＝2V，φC＝6V，A、B、C三点在同一平面上，如图4所示，关于A、B、C三点的位置及电场强度的方向表示正确的是()
图4
11、如图5所示，一个带正电的粒子沿曲线从a到b越过匀强电场，以下说法正确的是：aA、电场力做正功，电势能增大()B、电场力做正功，电势能减少C、电场力做负功，电势能增大图5D、电场力做负功，电势能减少b12、电荷Ｑ在电场中某两点间移动时，电场力做功W，由此可算出两点间的电势差为Ｕ，若让电量为２Ｑ的电荷在电场中的这两点间移动则（）
A．电场力做功仍为WB．电场力做功2W
C．两点间的电势差仍为UD．两点间的电势差为U／2
13、在理解电动势的概念时，有同学提出了如下的看法，你认为正确的是A、电动势就是路端电压B、电动势大小等于内外电压之和C、电动势是表示电源把其它形式的能转化为电能的本领大小的物理量D、电动势是表示电源把电能转化为其它形式的能的本领大小的物理量
14、如图6所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U的变化情况是（）
A、Q变小，C不变，U不变B、Q变小，C变小，U不变C、Q不变，C变小，U变大D、Q不变，C变大，U变大
图6
2-3
图
15．如图7，一带电液滴在重力和匀强电场对它的作用力作用下从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是()
A．此液滴带正电B．液滴的加速度等于2gC．合外力对液滴做的总功等于零D．液滴的电势能减少
图7
16、一根均匀电阻丝的电阻为R，在温度不变的情况下，下列情况中其电阻值仍为R的是（）
A．当长度不变，横截面积增大一倍时B．当截面积不变，长度增大一倍时
C．长度和横截面积都缩小一倍时D．长度和横截面半径都增大一倍时17.在图8所示电路中，当滑动变阻器R3的滑片P向a滑动时，电流表及电压表的示数的变化情况是（）
A．电流表A1增大，A2减小，电压表V减小B．电流表A1减小，A2增大，电压表V减小C．电流表A1增大，A2增大，电压表V增大图8D．电流表A1减小，A2减小，电压表V增大
18、如图9所示，在A、B两端加一恒定不变的电压，电阻R1为60Ω，电路中的电流为I；若将R1短路，R2中的电流增大到原来的4倍，则R2为（）
A、40ΩB、20ΩC、120ΩD、6Ω
R1R2二、填空题（每空2分，共24分）图9AUB19、在电场中某点放入一个点电荷，其带电量是2.0×10-6C，受到的电场力是1.0×10-3Ｎ，方向向右，则该点的电场强度大小为N/C,若在该点改放－1.0×10-6C的电荷，则该点的电场强度方向
20．如图10所示是某电场中的一簇等势面，甲等势面的电势为90V，乙等势面的电势为－10V，各相邻等势面间的电势差相等。
（l）将q1108C的电荷从A点移到B点，电场力做功；（2）将q1108C的电荷从A点移到C点，电场力
图10
做功；
21．有一只满偏电流Ig=5mA，内阻Rg=300Ω的电流表G，若把它改装成量程为10V的电压表，应联一个Ω的电阻；如果把它改装成量程为3A的电流表，应联一个Ω的电阻。
22．用一多用电表进行多次测量，指针指在如图11所示位置，请把相应读数读出。（1）如果是用直流100mA挡测量电流，指针位置如①所示，则读数为mA；（2）如果是用直流2.5V挡测量电压，指针位置如图①所示，则读数为V；（3）如果是用倍率×100挡测量电阻，指针位置如图②所示，则读数为Ω。
23、用螺旋测微器测圆柱体的直径时，示数如图12甲所示，此示数为mm,
宿迁中学张克杨②①图11图12
三、计算题（共22分）24、（8分）将电量为－8×10-6C的电荷沿同一条电场线由A点移到B点克服电场力做功4.8×10-5J，再由B点移到C点电场力做功2.4×10-5J，求：
(1)电荷从A到B电势能变化了多少？(2)BC间的电势差为多少？(3)AC间的电势差为多少？
(4)若B=0，则A=？C=？25、（8分）有一电子经电压U1加速后，进入两块间距为d，电压为U2的平行金属板间，若电子从两板正中间垂直电场方向射入，且正好能穿出电场，设电子的电量为e.求：
①金属板AB的长度。
②电子穿出电场时的动能。
U1Ad+++++B图13R1a
R326.（6分）如图14所示电路，已知R1=5,R2=10，
R2SR3=1。当电键S接a时，电流表示数为1.5A；当S接b时，
Erb电流表示数为1A，求电源的电动势和内阻。
A四、附加题图1427、（10分）如图15所示，在E=103V/m的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN连接，半圆轨道所在竖直平面与电场线平行，其半径R=40cm，一带正电荷q=10－4C的小滑块质量为m=40g，与水平轨道间的动摩因数=0.2，取g=10m/s2，求：
（1）要小滑块能运动到圆轨道的最高点L，滑块应在水平轨道上离N点多远处释放？（2）这样释放的滑块通过P点时对轨道压力是多大？（P为半圆轨道中点）
LE
P.4
Om图15
N
M
201*201*学年第一学期
高二物理期末试卷
班级姓名得分
一、选择题（共15题，每小题3分，共45分。）
1．在国际单位制中，电磁学的基本单位是（C）A.库仑（C）；B.牛顿/米（N/m）；C.安培（A）；D.特斯拉（T）。
2．关于电场线下列说法中正确的是（C）A.电场线是形象描述电场分布情况的实际存在于电场的曲线B.电场线是首尾相连的闭合曲线
C.电场线平行且间距相等的电场是匀强电场D.电场的两条电场线有可能相交
3．关于匀强电场场强和电势差的关系，下列叙述正确的是（C）A．在相同距离的两点上，电势差大的其场强也必定大B．任意两点间的电势差等于场强和这两点间距离的乘积
C．沿不垂直于电场线方向任意一条直线上相同距离上的电势差必相等D．电势降低的方向一定是场强方向
4．把一个正电荷由电场中A点移到无限远处，电荷克服电场力做功3×10－4J，
把一个等量的负电荷由电场中B点移到无限远处，电场力做功×10－
4J。以无限远处为零电势，则A、B两点电势关系是（D）
A．φA>φB>0B．φA0D．φBA.保持静止B.收缩C.变长D.不断上下振动13．在匀强磁场中的O点垂直射入一些自由电子和带正电的离子，它们在磁场中的运动轨迹如图8所示，下列哪一条曲线是速度最大的运动轨迹(D)
A.aB.bC.cD.d
14．下列四个实验现象中，不能表明电流能产生磁场的是：(B)A.甲图中，导线通电后磁针发生偏转
B.乙图中，通电导线在磁场中受到力的作用C.丙图中，当电流方向相同时，导线相互靠近D.丁图中，当电流方向相反时，导线相互远离
图915．如图10所示，一电荷量为+q、质量为m的粒子不计重力，沿平行金属板中线以速度v垂直射入相互垂直的匀强电场E和匀强磁场B区域．粒子从P点离开电场磁场区域时速度为v，P点偏离原方向的距离为d，对于该粒子的运动，下列判断正确的是：(D)
A、粒子所受磁场力比电场力小
B、粒子加速度大小始终是qvBqEm
C、粒子在此区域内运动轨迹是抛物线D、粒子到达P点时速度v大小为
v202qEdm
二、实验题（共2题，每小题4分，共8分）
图1016．如图11所示，图甲的游标卡尺上有10个分度，精确度为0.1mm，图中表示测量一工件的长度为mm；图乙的游标卡尺上有20个分度，精确度为0.05mm，图中表示测量另一工件的长度为mm。
图11
甲
高二物理期末试卷
乙
17．（4分）图12中给出的是用螺旋测微器测量一金属导线直径时的示数，此读数应为mm。
图1218．（8分）测量电源B的电动势E及内阻r（E约为4.5V，r约为1.5Ω）。
器材：量程3V的理想电压表V○，量程0.5A的电流表A○（具有一定内阻），固定电阻R=4Ω，滑线变阻器R′，电键K，导线若干。满足实验要求的电路原理图如图13所示。①试用实线表示导线，将图14中器材连成实验电路。②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E=，r=。（用I1，I2，U1，U2及R表示）
图13
图14
第2页共6页李正林
19．在描绘小灯泡的伏安特性曲线的实验中，要求加在灯泡两端的电压从零开始。实验器材有：电压表、电流表、电池、电键、导线若干条、待测灯泡、滑线变阻器。满足实验要求的电路图如图15所示。试用实线表示导线，将图16中器材连成实验电路。
图15图1620．在测定电池电动势和内电阻的实验中，某同学用电压表和电流表测出如表中所列的六组数据。试图17的方格纸上画出UI图线。
电压U/V电流I/A11.370.1221.320.2031.240.3141.180.3251.100.5061.050.57图17
21．在测定金属的电阻率的实验中，需用伏安法测量电阻阻值R。图18中的6个点表示实验中测得的6组电流I、电压U的值。
（1）完成U－I图象；
（2）求出的电阻值R＝Ω。（保留3位有效数字）
高二物理期末试卷
图18
三、计算题（共4题，共38分）
22．在如图19所示的电路中，电源是用4节电池连接的串联电池组，每节电池的电动势为1.5V，内电阻为1Ω。电阻R1=8Ω，R2=8Ω，R3=4Ω。求R1、R2、R3上的电流分别是多大？
图19
23．在如图20所示的电路中，电阻R1=9Ω，R2=15Ω，电池组的电动势E=12V，内电阻r=1Ω。安培表的读数为0.4A。求电阻R3的阻值和它消耗的功率。
第3页共6页李正林
24．（10分）如图21所示，平行金属导轨间距为50cm，固定在水平面上，一端接入电动势E=1.5V、内电阻r=0.2的电池，金属杆电阻为R=2.8，质量m=5102kg，与平行导轨垂直放置，其余电阻不计，金属杆处于磁感应强度为B=0.8T，方向与水平成60角的匀强磁场中，刚开始接通电路的瞬间，求：
（1）金属杆所受的安培力的大小？（2）此时导体棒对轨道的压力多大？（3）此时导体棒受到的静摩擦力多大？图2125．（10分）如图22所示，一电荷量为q的带电粒子以速度v垂直射入磁感应强度为B，宽度为d的匀强磁场，射出磁场时速度方向与入射方向的夹角为300，（不计重力影响）。试求：
（1）带电粒子的质量；
（2）带电粒子穿过磁场的时间。图22
26．(14分)真空中狭长的区域内充满磁感强度为B的匀强磁场，磁场方向垂直纸面向里，区域宽度为d，其边界CD∥EF，如图23所示。一个质量为m，电量为q的负离子沿垂直磁场方向射入磁场，初速度方向与CD夹角为。为使该负离子从EF边飞出磁场，初速度v0应满足什么条件。
图23高二物理期末试卷27．(12分)两平行金属板相距为d。板间有磁感应强度为B的匀强磁场，按如图24所示的方式接入电路。已知电源内阻为r，滑动变阻器的总电阻为R。有一个质量为m、电量为+q的带电粒子，从两板正中间左端水平射入场区。不计重力。
（1）若不给金属板充电，求粒子初速v0多大时，可以垂直打在金属板上。（2）闭合S，把滑动变阻器的滑键P移到中点。粒子仍以相同的初速v0射入，而从两板间沿直线穿过。求电源的电动势E。
图24
28．如图25所示，竖直绝缘杆处于相互垂直的匀强电场和匀强磁场中，电场强度为E，方向水平向右，磁感应强度为B，方向垂直纸面向外。一个质量为m，电荷量为q带正电的小环从静止开始沿杆下滑，且与杆的动摩擦因数为。试求：
（1）当小环加速度最大时，小环速度和加速度的大小；（2）当小环速度最大时，小环速度和加速度的大小。图25
第4页共6页李正林
17．3.974（3.973～3.975均给分）18．①实验电路如图所示。（4分）②
I1U2I2U1U2U1I，-R（4分）
1I2I1I2
19．实验电路如图所示。
20．六组数据与A、B、C、D、E、F六个点对应，UI图线如图12所示。
21．解：
(1)作U－I直线的要求：舍去左起第2点，其余5个点尽量靠近直线且均匀分布在直线两侧，图略。……………2分
(2)229Ω（221～237Ω均为正确）。……………2分22．解：
电池组的电动势E=4×1.5V=6.0V……………………①
内电阻r=4×1Ω=4Ω……………………②
外电路的三个电阻并联，总电阻R=2Ω……………………③
干路中的电流I=ERr=6.024A=1.0A……………………④
由并联电路的电流分配关系可知：
高二物理期末试卷I1=0.25A……………………⑤
I2=0.25A……………………⑥I3=0.5A……………………⑦
评分标准：①、②、③、⑤、⑥、⑦式各1分，④式2分。23．解：已知R2=15Ω,I2=0.4A
所以U2=I2R2=0.4×1.5V=6V①又已知E=12V,
所以U内+U1=E-U2=12V-6V=6V②电路中的总电流I=
U内U1rR=
6119A=0.6A③因此，U3=U2=6V,I1=I-I2=0.6A-0.4A=0.2A④R3=
U3I=6Ω=30Ω30.2⑤P3=I23R3=0.22×30W=1.2W⑥评分标准：①、②、③、④、⑤、⑥式各1分。
24．解：（1）刚开始接通时电路中的电流为：
NIERr0.5(A)F金属杆所受安培力大小为：
30°FBIL0.80.50.5N0.2N
f（2）在竖直方向上受力平衡
FmgNFsinmg
即FNmgFsin0.4N
由牛顿第三定律，棒对导轨的压力为FN"FN0.4N（3）在水平方向上受力平衡
fFcos＝0.1N
25．(1)带电粒子进入匀强磁场中做匀速圆周运动，由洛仑兹力提供向心力，有第5页共6页李正林
2qvB=m
vr①由几何关系：d=rsin300②
由①、②式解得带电粒子的质量：m=2qdBv③
(2)带电粒子射出磁场时的偏向角等于圆心角，有
300t=3600T④而周期：T=2π
mqB⑤由③、④、⑤式解得穿过磁场的时间：t=d3v⑥评分标准：①、②、④、⑤式各2分，④、⑥式各1分。
26．解：设负离子刚好不能从EF边飞出时做圆周运动的半径为R，由几何关系：RcosRd
即：Rd1cos
由牛顿第二定律：qvmv20BR
则vqBRθmqBdm(1cos)所以为使负离子从EF边飞出磁场，初速度v0应满足
v0qBdm(1cos)
27．解：(1)由牛顿第二定律：qvmv0B02r①
rd2
②由①②式：v0qBd2m(2)粒子沿直线运动则设场强为E"：qv0BqE而两板间的电压为：UERrR2高二物理期末试卷且EUd，即：qB2d2(Rr)mR
28．解：小环开始下滑后受到五个力的作用，分别是竖直向下的重力mg，水平向右的电场力FE，水平向左的洛伦兹力FB和竖直向上的摩擦力Ff，此外还有水平方向杆的压力FN。
(1)当qvB＜qE时，压力FN水平向左，
竖直方向根据牛顿第二定律，有mg-Ff=ma(1)水平方向根据平衡条件，有FN+qvB=qE(2)根据摩擦定律，有Ff=FN(3)
由(1)、(2)、(3)式解得小环下滑加速度：a=g-(qEqvB)m(4)
由上式可知加速度a随速度v增大而增大，即小环做加速度增大的加速运动。当qvB=qE时，FN=0，此时加速度达到最大值。
此时速度：v=
EB(5)加速度最大值：amax=g(6)
(2)当qv′B＞qE时，压力FN水平向右，
竖直方向根据牛顿第二定律，有mg-Ff′=ma′(7)水平方向根据平衡条件，有FN′+qE=qv′B(8)根据摩擦定律，有Ff′=FN′(9)
由(7)、(8)、(9)式解得小环下滑加速度：a′==g-(qvBqE)m(10)
由上式可知加速度a′随v增大而变小，即小环做加速度减小的加速运动。当a′=0时，速度达到最大值。(11)由mg=（qvmaxB-qE）解得：速度最大值：vmax=
mgqEqB(12)
评分标准：(1)、(2)、(3)、(4)、(7)、(8)、(9)、(10)式各2分。(5)、(6)、(11)、(12)式各1分。
第6页共6页李正林
