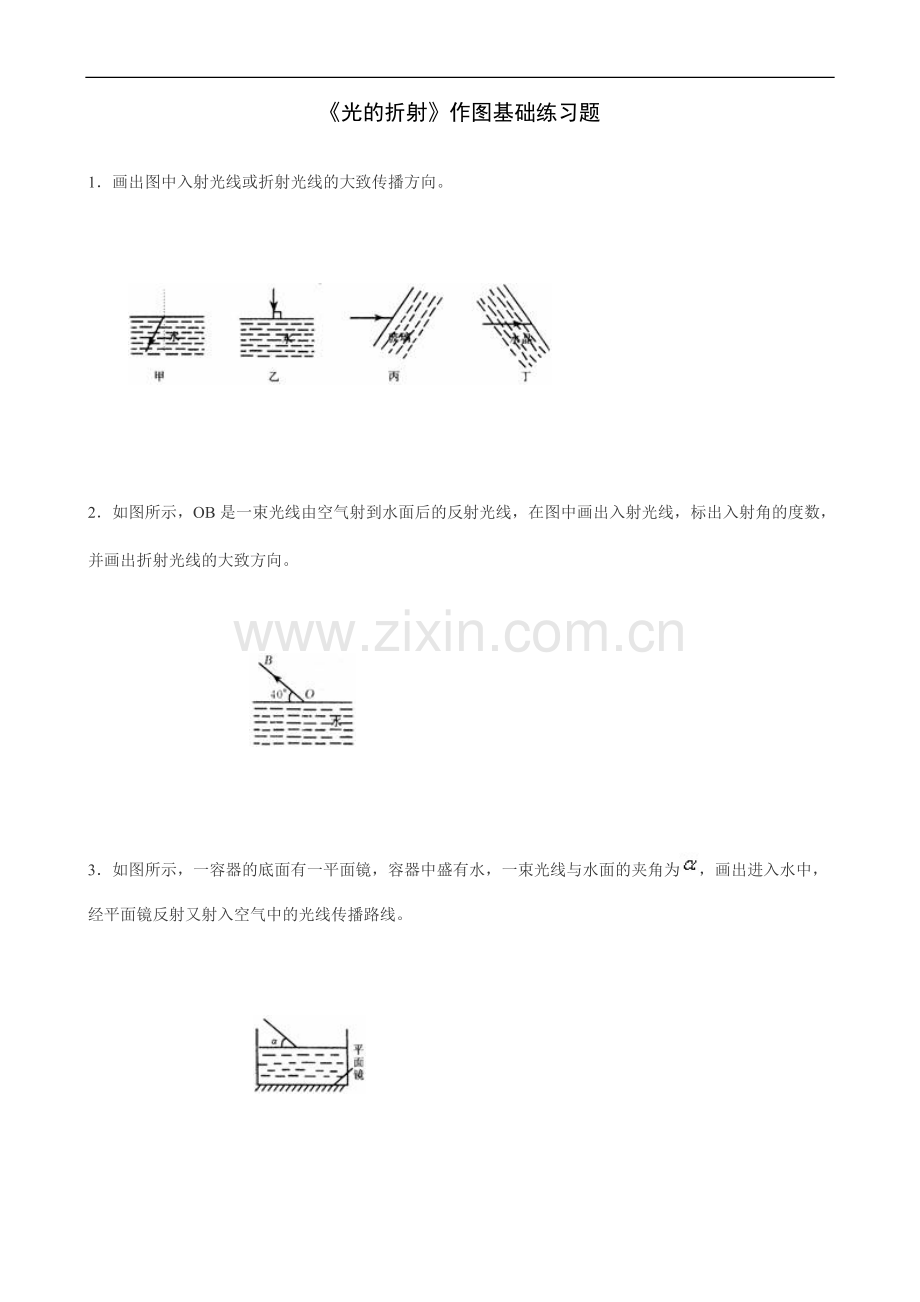

《光的折射》作图基础练习题
1．画出图中入射光线或折射光线的大致传播方向。

2．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向。

3．如图所示，一容器的底面有一平面镜，容器中盛有水，一束光线与水面的夹角为，画出进入水中，经平面镜反射又射入空气中的光线传播路线。

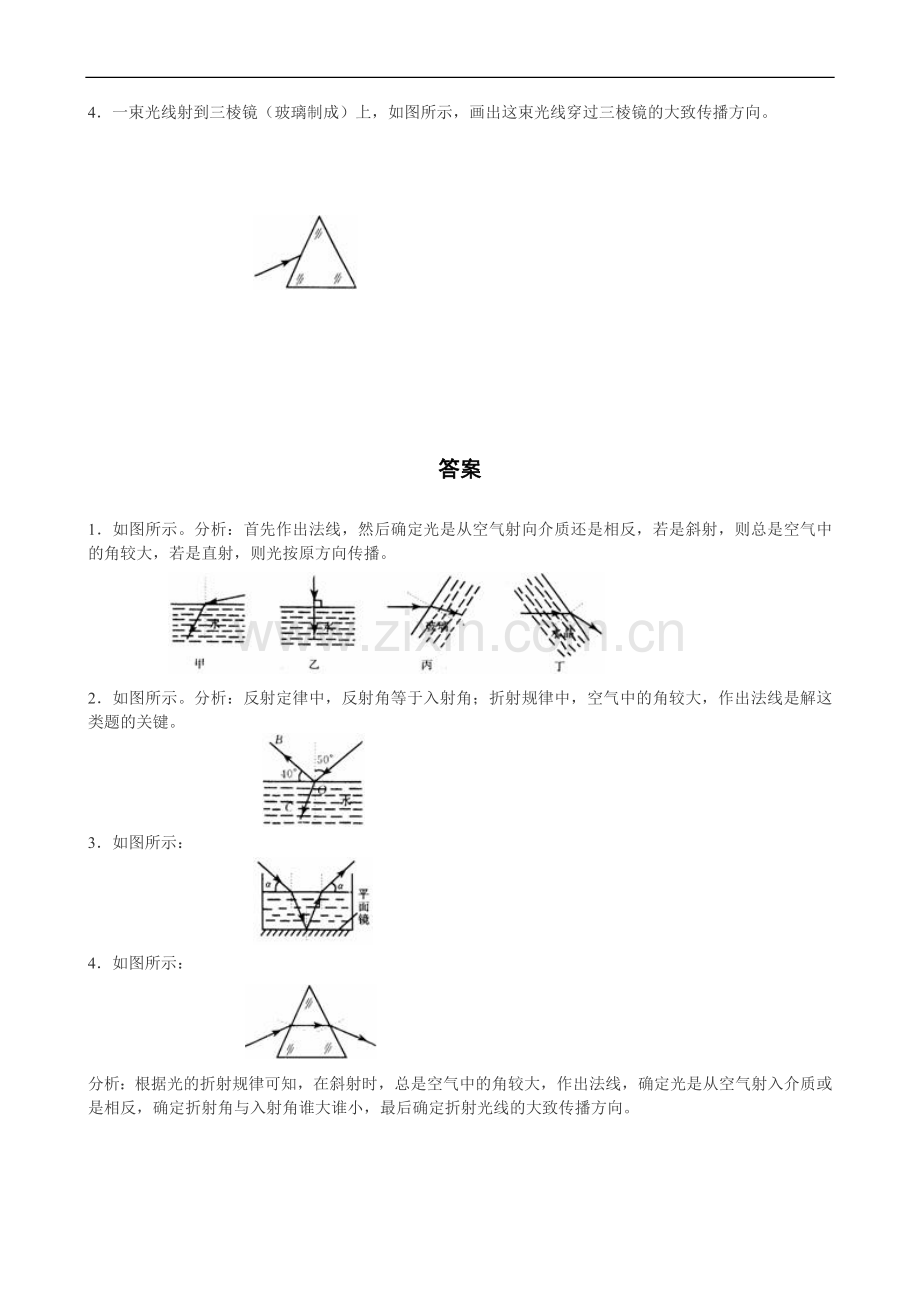

4．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向。

答案

1．如图所示。分析：首先作出法线，然后确定光是从空气射向介质还是相反，若是斜射，则总是空气中的角较大，若是直射，则光按原方向传播。

2．如图所示。分析：反射定律中，反射角等于入射角；折射规律中，空气中的角较大，作出法线是解这类题的关键。

3．如图所示：

4．如图所示：

分析：根据光的折射规律可知，在斜射时，总是空气中的角较大，作出法线，确定光是从空气射入介质或是相反，确定折射角与入射角谁大谁小，最后确定折射光线的大致传播方向。
