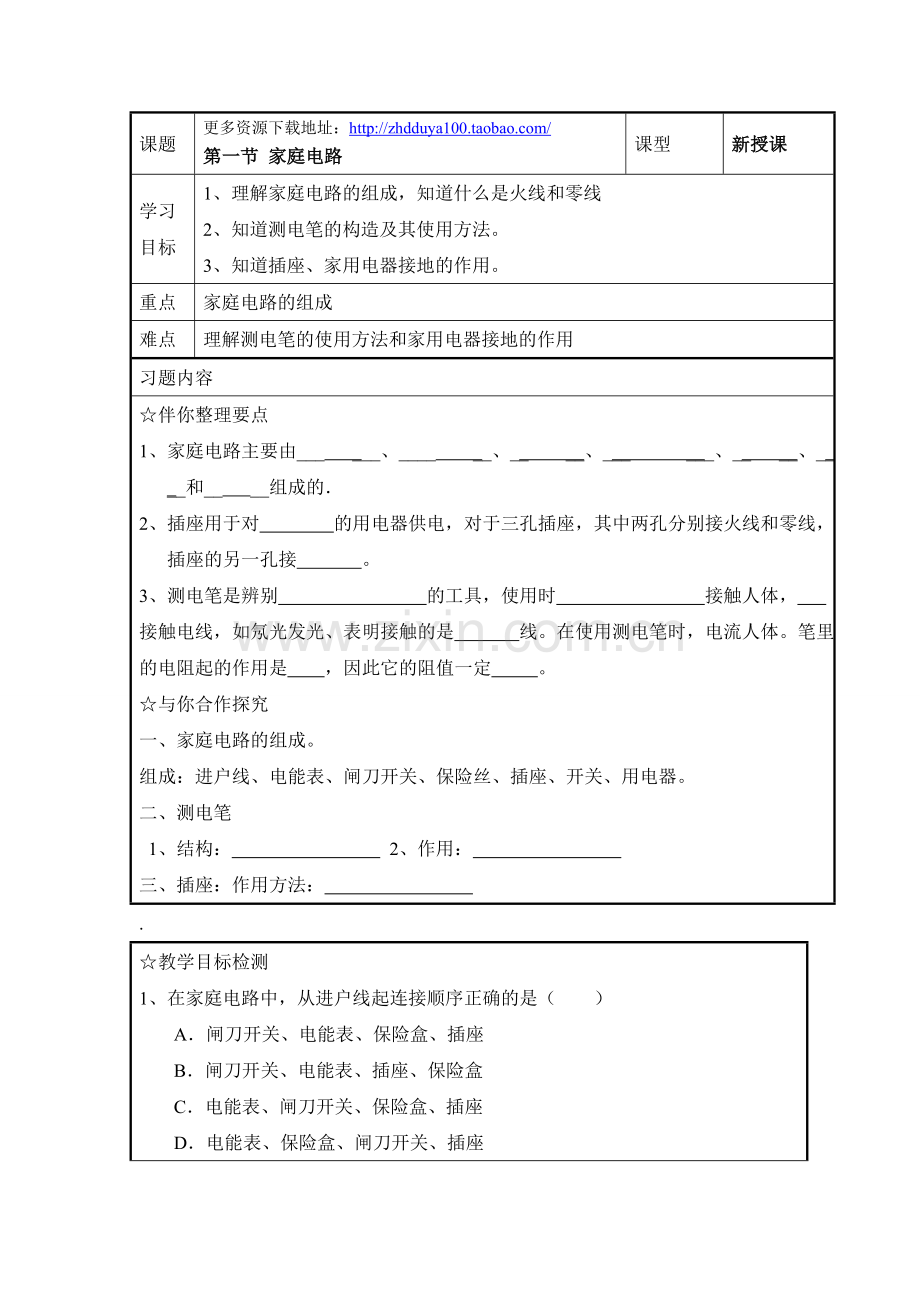

《家庭电路》学案.doc

课题
更多资源下载地址：
第一节 家庭电路
课型
新授课
学习
目标
1、理解家庭电路的组成，知道什么是火线和零线
2、知道测电笔的构造及其使用方法。
3、知道插座、家用电器接地的作用。
重点
家庭电路的组成
难点
理解测电笔的使用方法和家用电器接地的作用
习题内容
☆伴你整理要点
1、家庭电路主要由___ ___、____ __、__ __、___ ___、__ __、__ __和__ __组成的．
2、插座用于对 的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接 。
3、测电笔是辨别 的工具，使用时 接触人体， 接触电线，如氖光发光、表明接触的是 线。在使用测电笔时，电流人体。笔里的电阻起的作用是 ，因此它的阻值一定 。
☆与你合作探究
一、家庭电路的组成。
组成：进户线、电能表、闸刀开关、保险丝、插座、开关、用电器。
二、测电笔
1、结构： 2、作用：
三、插座：作用方法：
.
☆教学目标检测
1、在家庭电路中，从进户线起连接顺序正确的是（ ）
A．闸刀开关、电能表、保险盒、插座
B．闸刀开关、电能表、插座、保险盒
C．电能表、闸刀开关、保险盒、插座
D．电能表、保险盒、闸刀开关、插座
2、照明电路中某灯不亮了, 用测电笔分别去接触灯的两个接线柱, 氖管都发光, 此灯不亮的原因是（ ）
A、零线断了; B、火线断了; C、灯丝断了; D、短路
3、照明电路中某灯不亮了, 用测电笔分别去接触灯的两个接线柱, 氖管都不发光, 此灯不亮的原因是（ ）
A、零线断了; B、火线断了; C、灯丝断了; D、短路
4、任何一个家用电器的通断都 影响其它家用电器，因此家用电器要 联接入电路中，控制电流通断的电键应该和被控制的家用电器 联，起到及 或 电路的作用。
5、为了测量用户在一定时间内消耗的电能，在家庭电路 路上应安装 表。
6、家庭电路两根电源线，一根叫零线，在正常下，零线和大地之间的电压是 伏特；另一根叫火线，火线和零线之间有 伏特的电压，火线和地之间也有 伏特的电压。

学后反思
我的收获：
我的不足：
