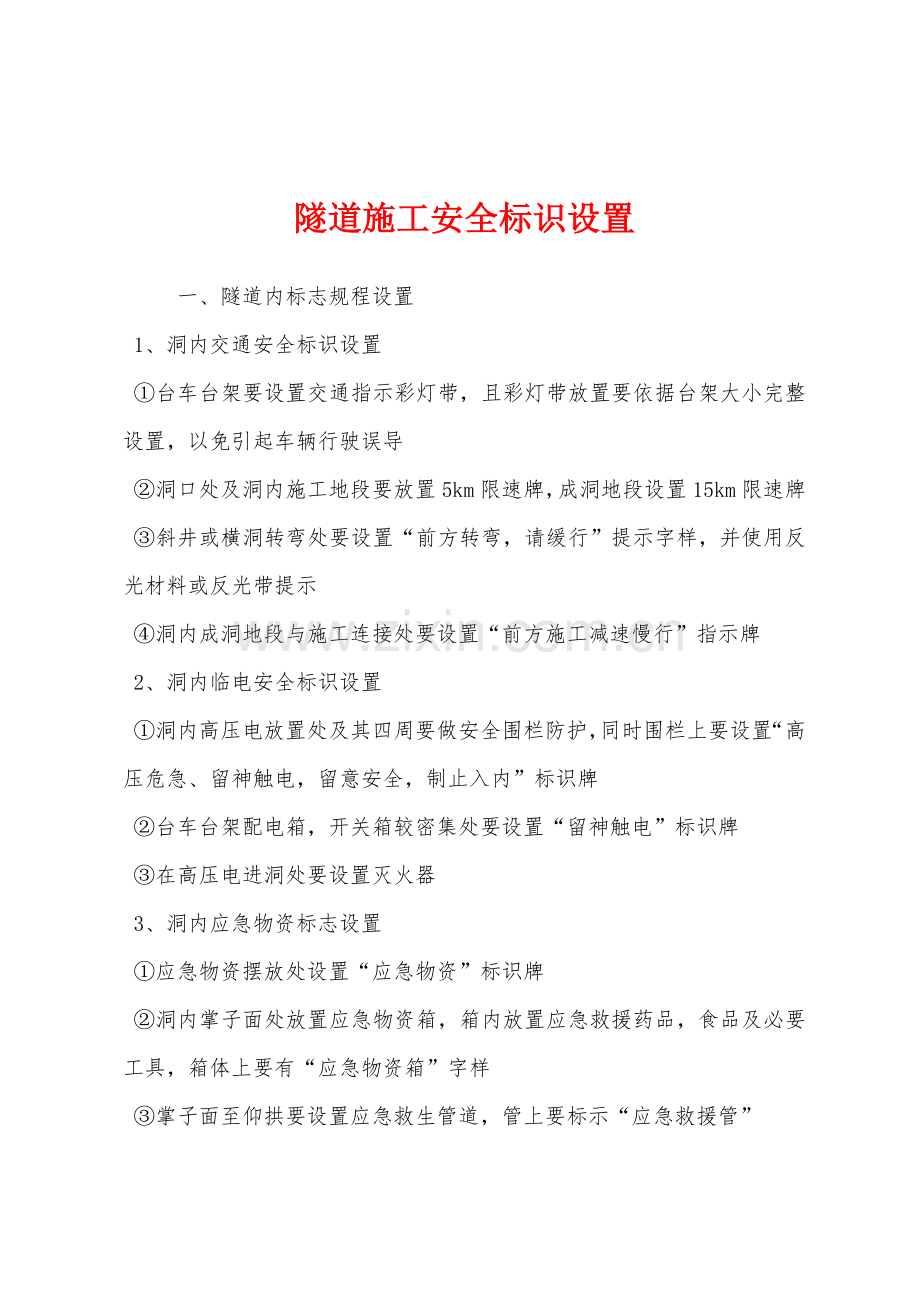

隧道施工安全标识设置
一、隧道内标志规程设置
1、洞内交通安全标识设置
①台车台架要设置交通指示彩灯带，且彩灯带放置要依据台架大小完整设置，以免引起车辆行驶误导
②洞口处及洞内施工地段要放置5km限速牌，成洞地段设置15km限速牌
③斜井或横洞转弯处要设置“前方转弯，请缓行”提示字样，并使用反光材料或反光带提示
④洞内成洞地段与施工连接处要设置“前方施工减速慢行”指示牌
2、洞内临电安全标识设置
①洞内高压电放置处及其四周要做安全围栏防护，同时围栏上要设置“高压危急、留神触电，留意安全，制止入内”标识牌
②台车台架配电箱，开关箱较密集处要设置“留神触电”标识牌
③在高压电进洞处要设置灭火器
3、洞内应急物资标志设置
①应急物资摆放处设置“应急物资”标识牌
②洞内掌子面处放置应急物资箱，箱内放置应急救援药品，食品及必要工具，箱体上要有“应急物资箱”字样
③掌子面至仰拱要设置应急救生管道，管上要标示“应急救援管”

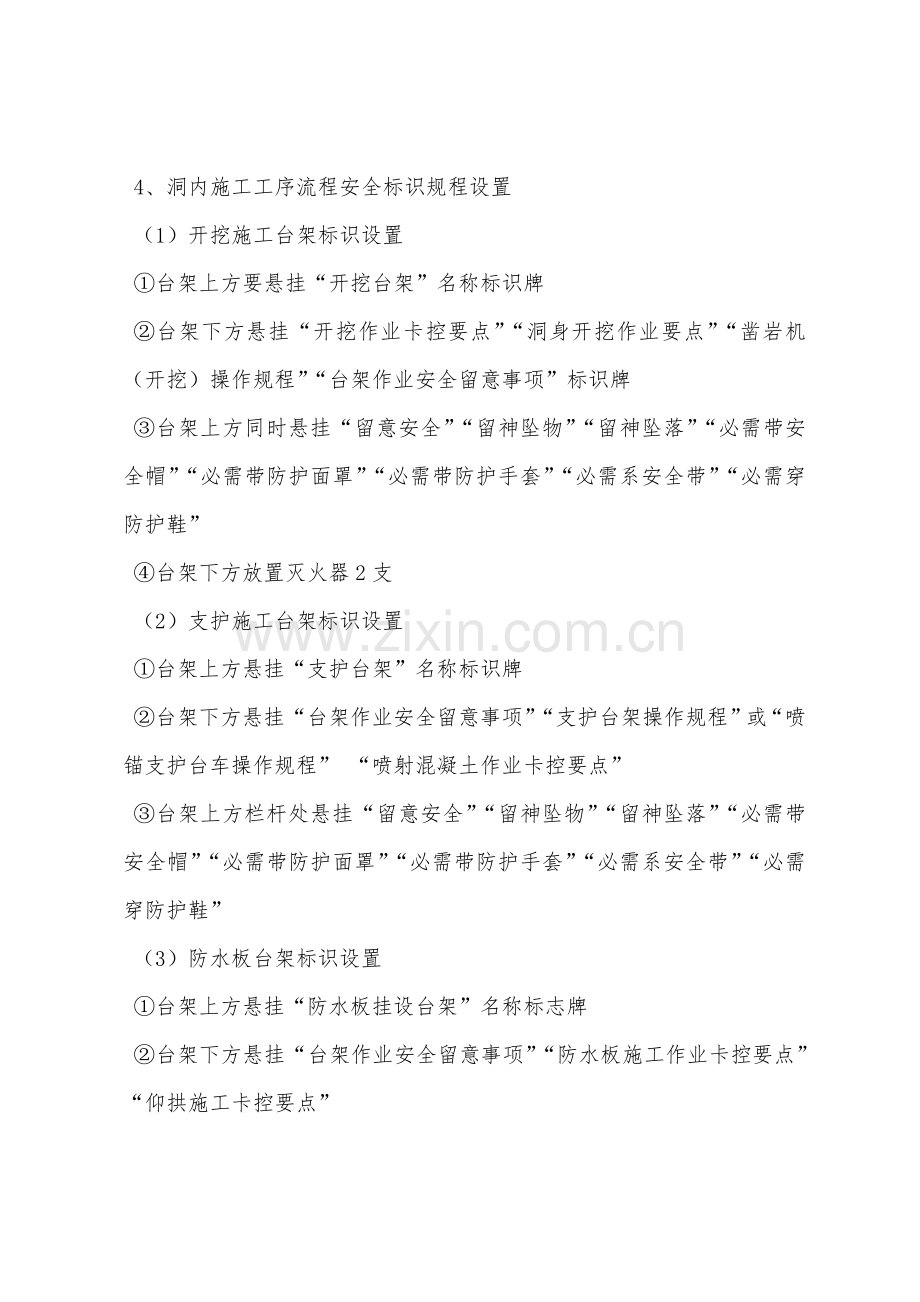

4、洞内施工工序流程安全标识规程设置
（1）开挖施工台架标识设置
①台架上方要悬挂“开挖台架”名称标识牌
②台架下方悬挂“开挖作业卡控要点”“洞身开挖作业要点”“凿岩机（开挖）操作规程”“台架作业安全留意事项”标识牌
③台架上方同时悬挂“留意安全”“留神坠物”“留神坠落”“必需带安全帽”“必需带防护面罩”“必需带防护手套”“必需系安全带”“必需穿防护鞋”
④台架下方放置灭火器2支
（2）支护施工台架标识设置
①台架上方悬挂“支护台架”名称标识牌
②台架下方悬挂“台架作业安全留意事项”“支护台架操作规程”或“喷锚支护台车操作规程” “喷射混凝土作业卡控要点”
③台架上方栏杆处悬挂“留意安全”“留神坠物”“留神坠落”“必需带安全帽”“必需带防护面罩”“必需带防护手套”“必需系安全带”“必需穿防护鞋”
（3）防水板台架标识设置
①台架上方悬挂“防水板挂设台架”名称标志牌
②台架下方悬挂“台架作业安全留意事项”“防水板施工作业卡控要点”“仰拱施工卡控要点”
③台架上方栏杆处设置“留意安全”“留神坠物”“留神坠落”“必需带安全帽”“必需带防护面罩”“必需带防护手套”“必需系安全带”“必需穿防护鞋”“制止抛物”“制止烟火”“留神扎脚”
④台架下方放置灭火器两支
（4）二衬台车标识设置
①台车上方悬挂“二衬台车”名称标志牌
②台车下方悬挂“衬砌作业卡控要点”“衬砌台车操作规程”
③台车通过上方要设置安全防护网，以免掉落伤人
④台车上方栏杆要设置“留意安全”“留神坠物”“留神坠落”“必需带安全帽”“必需带防护面罩”“必需带防护手套”“必需系安全带” “制止抛物” “留神扎脚”及“前方施工减速慢行”
（5）养护台架标识设置
①台架上方要悬挂“养护台架”名称标志牌
②台架下方悬挂“台架作业安全留意事项”
③台架下方设置灭火器两支
二、隧道外标志规程设置
1、洞口安全文明标识设置
①洞口上方也悬挂工程名称标志牌
②洞口上方悬挂“留意安全”“留神触电”“必需带安全帽”“必需系安全带”“制止停留”“留神坠落”“留神坠物”“留神车辆”“留神火灾”
③洞口设置站牌“进洞须知”“进入隧道人员一览表”“隧道危急源告知牌”“企业简介”“工程简介”“安全保证措施”“安全保证体系框图”“质量保证体系框图”“施工环保、水土保持体系框图”“安全警示牌”“施工平面布置图”“公示栏”“安全质量警示牌”“施工步距标示牌”
④洞口设置“限速5km”“出渣作业闲人免进”“放炮作业制止入内”“施工重地闲人免进”警示牌
⑤通风机设置通风机安全操作规程
2、道路安全标识设置
①工地出入口处应设置“施工重地闲人免进”“非施工车辆严禁进入施工现场”“进入施工现场请减速慢行”警示牌
②施工现场便道要设置夜间照明灯
③施工现场便道有转弯处或接近省道要设置“前方施工留意安全”“前方施工减速慢行”警示牌
3、拌和站及料仓安全标识规程设置
①拌和站掌握室要设置“拌和站安全操作规程”“机房重地闲人免进”
②储存罐下方设置“制止攀爬”“留神坠落”
③输送带下方设置“制止停留”“留意安全”
④拌和站和料仓要设置“必需戴安全帽”“必需带安全防护面罩”“当心车辆”
4、钢筋加工棚安全标识规程设置
①钢筋加工棚要设置“台钻安全操作规程”“切割机安全操作规程”“电焊机安全操作规程”“气焊安全操作规程”“钢筋切断机安全操作规程”“钢筋调直机安全操作规程”“冷弯机安全操作规程”“砂轮机安全操作规程”
②钢筋加工棚要设置“危急作业请勿靠近”“加工重地闲人免进”“安全操作当心触电”警示牌
③钢筋加工棚内乙炔氧气要分开存放，同时标示“乙炔存放处”“氧气存放处”同时设置“制止烟火”“制止暴晒”警示牌
④钢筋加工棚吊装作业区设置“制止停留”“留神坠物”，电焊作业区设置“制止放易燃物”“留神触电”“留神弧光”“留神火灾”“必需戴安全帽”“必需戴防护手套”“必需戴防护面罩”“必需戴防护眼镜”“留意安全”配电箱设置“高压危急”
⑤机械及材料存放处设置“材料标识牌”“留神机械伤人”
⑥依据实际状况设置灭火器数量
5、空压机房、配电房及变压器安全用电标识设置
①空压机房及配电房门口要设置“机房重地闲人免进”
②空压机房设置“空压机安全操作规程”发电机旁设置“发电机安全操作规程”
③配电房外设置“高压危急”“制止入内”“留神触电”“留神火灾”“留意安全”“制止合闸”
④变压器旁要设置“高压危急”“制止靠近”“留意安全”“制止攀登”“留神触电”“制止翻越防护栏”
⑤空压机房及配电房要依据实际配置灭火器。同时要放置醒目位置
6、生活区安全标识设置
①生活区要设置“制止放易燃品”“留意安全”“留神火灾”
②生活区宿舍及食堂要全部设置灭火器
③生活区通道严禁堵塞，并标明逃命通道
7、值班室应急物资标识设置
①值班室办公柜内要设置“应急药品箱”“六本台账”“手电”“口罩”“应急安全帽”以及必要的工具
②值班室应设置灭火器，洞内外通讯设施，值班门卫负责治理
8、油罐及材料库标识设置
①油罐及材料库要设置“严禁烟火”“当心火灾”“留神爆炸”警示牌
②依据现场实际设置灭火器数量
以上设置仅供参考，实体标识请参考《铁路建立施工安全文明标志》施工现场请依据实际状况进展设置
