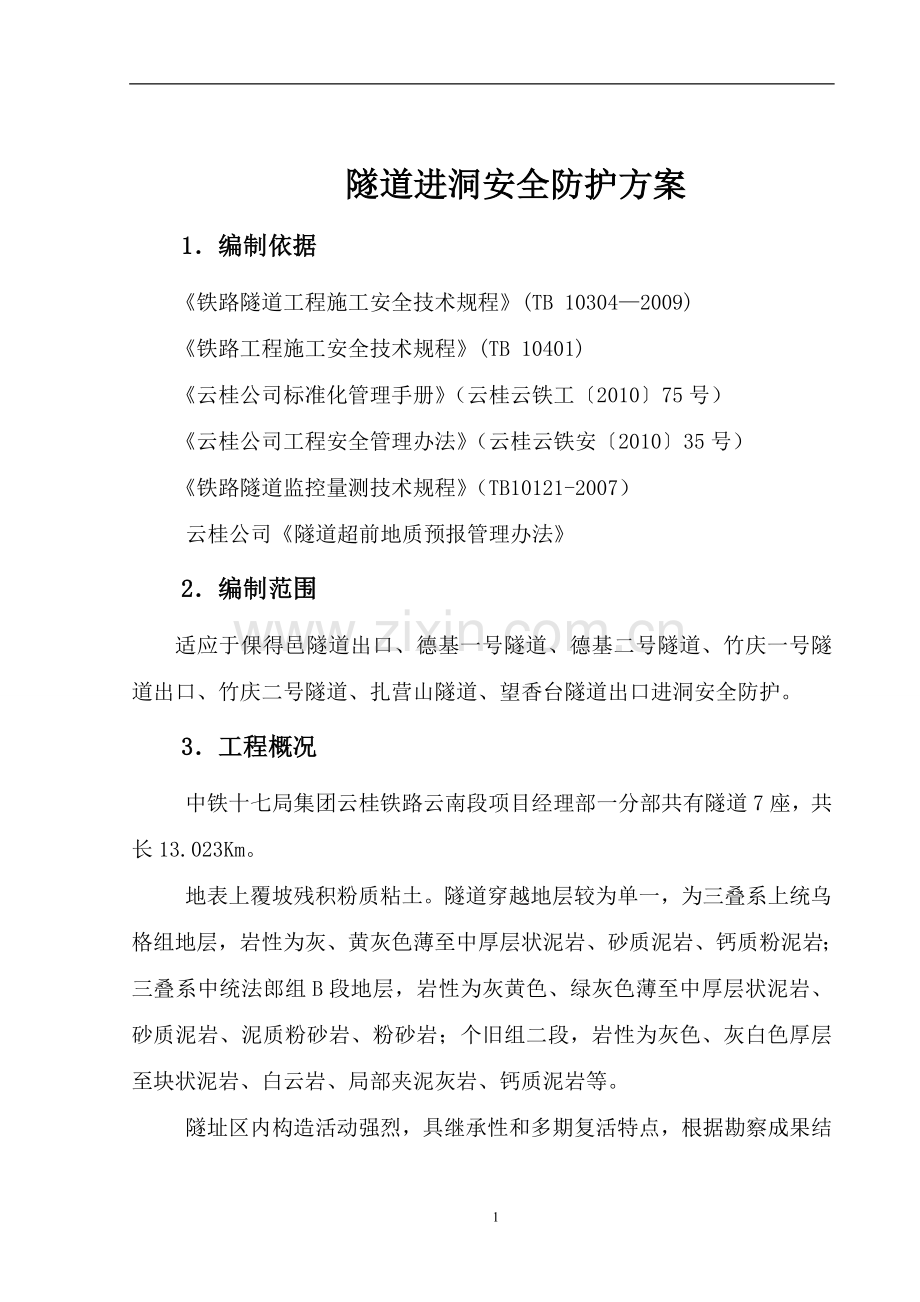

隧道进洞安全防护方案
1．编制依据
《铁路隧道工程施工安全技术规程》(TB 10304—2009)
《铁路工程施工安全技术规程》(TB 10401)
《云桂公司标准化管理手册》（云桂云铁工〔2010〕75号）
《云桂公司工程安全管理办法》（云桂云铁安〔2010〕35号）
《铁路隧道监控量测技术规程》（TB10121-2007）
云桂公司《隧道超前地质预报管理办法》
2．编制范围
适应于倮得邑隧道出口、德基一号隧道、德基二号隧道、竹庆一号隧道出口、竹庆二号隧道、扎营山隧道、望香台隧道出口进洞安全防护。
3．工程概况
中铁十七局集团云桂铁路云南段项目经理部一分部共有隧道7座，共长13.023Km。
地表上覆坡残积粉质粘土。隧道穿越地层较为单一，为三叠系上统乌格组地层，岩性为灰、黄灰色薄至中厚层状泥岩、砂质泥岩、钙质粉泥岩；三叠系中统法郎组B段地层，岩性为灰黄色、绿灰色薄至中厚层状泥岩、砂质泥岩、泥质粉砂岩、粉砂岩；个旧组二段，岩性为灰色、灰白色厚层至块状泥岩、白云岩、局部夹泥灰岩、钙质泥岩等。
隧址区内构造活动强烈，具继承性和多期复活特点，根据勘察成果结合区域地质资料分析，隧址区内分布有多条断层、向斜、背斜和破碎带。
4．安全防护管理体系
成立以项目经理为组长，项目副经理、项目总工及安全负责人为副组长，各部门负责人、作业队队长、安全员、班组长为成员的安全防护管理小组，定期研究解决安全防护、安全技术、安全防护检查和安全防护措施。
项目经理是本项目安全防护的第一责任人，对本项目的安全防护管理工作负全面责任。
项目总工对本项目的安全防护负技术责任，严格执行安全技术规程、规范、标准，结合工程特点，主持工程的安全防护技术交底。
安全总监是本项目安全防护的直接责任人。
一分部项目经理部安全管理组织机构图如下：

5．安全防护方案
隧道进洞施工中存在的主要危险源：崩塌、滑坡、施工机具失稳、高出作业台架失稳、安全防护失效、突泥、突水，超前地质预报工作纳入现场施工组织统一管理。
5.1 洞口工程开挖及防护
混凝土护拱作为长管棚的导向墙，在开挖廓线以外拱部120°～135°范围内施作，断面尺寸为1.0×1.0m，护拱内埋设钢筋支撑，钢筋与管棚孔口管连接成整体。导向墙环向长度可根据具体工点实际情况确定，要保证其基础稳定性。
孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。用经纬仪以坐标法在工字钢架上定出其平面位置；用水准尺配合坡度板设定孔口管的倾角；用前后差距法设定孔口管的外插角。孔口管应牢固焊接在工字钢上，防止浇筑混凝土时产生位移。
5.1.1洞口开挖及防护前，应先清理洞口上方及侧方可能坍塌的表土、灌木及山坡危石等，疏通流水沟渠，排除积水。
5.1.2洞口边、仰坡上方的天沟应及时施作。对土质天沟应随挖随砌，不使水冲刷坡面。
5.1.3洞口土石方开挖必须按设计要求进行边、仰坡放线，自上而下分层开挖，分层支护。严禁掏底开挖或上下重叠开挖。
5.1.4洞口端墙处土石方开挖应结合地层稳定程度、施工季节和隧道施工方法进行。
5.1.5洞口开挖的土石方应避免因弃渣造成排水不畅、过大土压力引起山坡坍塌和对桥梁墩台的偏压，以及对其他建筑物的危害，并不应影响交通运输安全。
5.1.6处于陡峭、高边坡的洞口应增设安全棚、安全栅栏或安全网，危险段应采取加固措施。
5.1.7挖掘机、风动钻机等常用施工机械及机具在操作和使用时，应检查和观察其安全性能和安全状态。
5.1.8当采用大管棚措施进行洞口地层加固时，应符合下列规定：
（1）管棚施工时应遵守钢管吊装和使用时的起吊安全规程，并严格按钻机操作程序进行作业。
（2）注浆
①注浆配合比控制措施，用体积法控制配比，采用水桶经称量每桶水的重量，确定每桶水中水泥的掺量，进行设计配合比水泥浆的拌制。
②注浆材料：注浆材料为M20水泥浆或水泥砂浆。
③采用注浆机将砂浆注入管棚钢管内，初压0.5～1.0MPa，终压2MPa，持压15min后停止注浆。
注浆量应满足设计要求，一般为钻孔圆柱体的1.5倍；若注浆量超限，未达到压力要求，应调整浆液浓度继续注浆，确保钻孔周围岩体与钢管周围孔隙充填饱满。
注浆时先灌注“单”号孔，再灌注“双”号孔。
注浆作业时，应加强对注浆软管和接头的完好性和可靠性检查，施工人员应有完善的保护用具，堵管处理应采取先减压再处理的措施。

（3）施工脚手架和作业平台应搭设牢固，设扶手栏杆，并应有安全检算。
5.1.9洞口开挖作业区应设置防护栏杆、防护网及人员专用上下通道。
5.1.10洞口开挖及防护作业应按表3.1.1（见附件）进行检查，并认真填写检查记录表。对检查中发现的不符合规定的情况，应按表3.1.2（见附件）签发整改通知单，期限整改，并跟踪验证。
5.2 明洞施工
5.2.1明洞应避开雨天施工，当确需要在雨天施工时，应制定严格的施工方案和防护措施，同时应加强随山体稳定情况的监测、检查。
5.2.2明洞开挖前，应采取洞顶及四周的防水、排水措施，防止地面水冲刷致边、仰坡落石和塌方。
5.2.3明洞土石方开挖应符合下列规定：
（1）根据地形地质条件，边仰坡稳定程度和采用的施工方法，确定全段或分段开挖及仰坡的坡度，开挖时应按自上而下的顺序进行；
（2）石质地段开挖，应控制爆破炸药用量，减少爆破振动的影响，开挖后应立即进行边坡防护；
（3）在松软地层开挖边、仰坡时，应随挖随支护；
（4）开挖的土石不应堆弃在危害边坡及其他建筑物的地点。
5.2.4明洞的基础应设置在稳固的地基上。
5.2.5明洞衬砌施作应符合下列规定：
（1）模板及支（拱）架的强度、刚度和稳定性必须进行检算；
（2）模板及支架的安装必须稳固牢靠，模板及支架与脚手架之间不得相互连接；
（3）脚手架和工作平台应搭设牢固，并设有扶手、栏杆；
（4）衬砌钢筋安装时应设临时支撑；
（5）衬砌端头挡板应安设牢固，支撑稳固，并设有防止模板移动的措施；
（6）起重吊装作业时应符合起重吊装安全规定。
5.2.6明洞防水施工应符合下列规定：
（1）涂抹热沥青时，作业人员应佩戴防护口罩、手套、安全带等防护用具；
（2）卷材铺设时应严格遵守作业程序，不应上下同时作业。
5.2.7明洞回填应在防水层完成，且衬砌达到设计强度的70%后进行。
5.2.8明洞施工作业应按表3.2.1（见附件）进行检查，并认真填写检查记录表。对检查中发现的不符合规定的情况，应按表3.2.2（见附件）签发整改通知单，期限整改，并跟踪验证。
5.3 洞门施工
5.3.1洞门应避开雨天施工，并应及早完成。
5.3.2洞门基础必须置于稳固的地基上，当地基承载力不能满足要求时，必须结合具体条件采取加固措施。
5.3.3洞门施工的脚手架不应妨碍车辆通行；脚手架和工作平台应搭设牢固，并设有扶手、栏杆。
5.3.4洞门完工后，其周围边、仰坡受破坏应及时处理。
5.3.5洞门施工应按表3.3.1（见附件）进行检查，并认真填写检查记录表。对检查中发现的不符合规定的情况，应按表3.3.2（见附件）签发整改通知单，期限整改，并跟踪验证。
5.4 管棚和超前小导管施工
5.4.1钢管在专用的管床上加工好丝扣，导管四周钻设孔径10～16mm注浆孔（靠孔口2.5mm处的棚管不钻孔），孔间距15～20cm,呈梅花型布置。管头焊成圆锥形，便于入孔。
棚管顶进采用装载机和管棚机钻进相结合的工艺，即先钻大于棚管直径的引导孔（φ108mm或φ127mm），然后用装载机在人工配合下顶进钢管。
接长钢管应满足受力要求，相邻钢管的接头应前后错开。同一横断面内的接头不大于50%，相邻钢管接头至少错开1m。
5.4.2管棚和超前小导管施工前应检验作业平台（支）架安全性能，施工过程中应保持稳定。
5.4.3管棚和小导管施工前应检查钻机、注浆机及配套设备、风水管等施工机具的安全性能，施工过程中应确保钻机稳定牢靠，注浆管接头及高压风水管连接牢固。
5.4.4管棚和小导管施工过程中应指定专人负责对开挖工作面进行安全观测。
5.4.5管棚和小导管施工中应按作业程序和技术要求进行钻进、安装、注浆作业。各道工序施工严格按照《云桂隧参08》进行作业。
5.4.6管棚作业换钻杆及小导管作业顶进钢管时，应防止钻杆、钢管掉落伤人。
5.4.7管棚作业起吊钻杆及其他物件时，应指定专人指挥，统一口令，起吊范围内禁止任何人进入。
5.4.8在水压较高的隧道进行管棚钻孔作业时，应选择适合较高水压的钻孔设备，钻孔设备应采取防突水突泥冲出的反推或拴锚措施；应安装满足水压要求的带止水阀门可孔口管，孔口管应安装牢固；作业时作业人员不应站在孔口正面且应远离孔口。
5.4.9进行管棚施工时应记录钻机钻进的各项计数参数，观察钻渣排出和孔内出水情况，并与超前地质预报的结果核对。出现异常时，应及时报告并进行处理。
5.4.10管棚和小导管在运输时应根据运输机械、洞内临时存放场地大小、各类作业台架腹下净空界限确定运输长度和重量。
5.4.11管棚和小导管在作业平台上临时存放时，应根据平台设计荷载及安全性能检算结果确定存放数量和高度，同时应有防止其滚下、滑下的防护措施。在洞内空地堆放时处应采取防止其滚落的措施外，还应设置醒目的安全警示标志。
5.4.12管棚和小导管施工作业应按表3.4.1（见附件）进行检查，并认真填写检查记录表。对检查中发现的不符合规定的情况，应按表3.4.2（见附件）签发整改通知单，期限整改，并跟踪验证。
6．隧道监控量测和超前地质预报实施方案
根据业主《云桂铁路云南有限责任公司隧道风险管理办法》（云桂云铁工【2010】22号）文，隧道超前地质预报由施工单位在建设单位的监督下招标选择有资质经验的第三方专业队伍进行的要求。我分部的超前地质预报工作由第三方负责实施，具体的实施过程的控制，严格按照编制并经批复的《隧道超前地质预报实施细则》执行。目前第三方超前地质预报施工队正在招标中。
附件：
表3.1.1 洞口开挖及防护作业安全检查表
项目（工程）名称

施工地点

序号
检查项目
检查情况
1
班前安全讲话

2
劳动保护用品佩戴

3
爆破作业

4
洞口地表及危石处理

5
天沟施作

6
洞口边、仰坡土石方开挖

7
洞口端墙处土石方开挖

8
洞口土石方堆弃

9
洞口危险段防护

10
施工机具

11
地层加固

12
脚手架、工作平台

检查方： 被检查方：
检查人（签名）： 接收人（签名）：
年 月 日 年 月 日
表3.2.1 明洞作业安全检查表
项目（工程）名称

施工地点

序号
检查项目
检查情况
1
班前安全讲话

2
劳动保护用品佩戴

3
雨天施工的安全及防护措施

4
洞顶及四周的防、排水措施

5
土石方开挖

6
明
洞
衬
砌
安
全
措
施
模板及支架安全性能检算及验收

7
模板及支架的安装稳固性

8
脚手架、工作平台的安全防护

9
衬砌钢筋临时支撑

10
端头挡板加固

11
起重吊装作业

12
脚手架、工作平台

13
明洞回填

检查方： 被检查方：
检查人（签名）： 接收人（签名）：
年 月 日 年 月 日

表3.3.1 洞门作业安全检查表
项目（工程）名称

施工地点

序号
检查项目
检查情况
1
班前安全讲话

2
劳动保护用品佩戴

3
特殊季节施工

4
洞门基础加固

5
洞
门
施
工
安
全
措
施
模板及支架安全性能检算及验收

6
模板及支架的安装稳固性

7
脚手架、工作平台

8
起重吊装作业

9
洞门周围边、仰坡受破坏处
的处理

检查方： 被检查方：
检查人（签名）： 接收人（签名）：

年 月 日 年 月 日
表3.4.1 管棚和超前小导管作业安全检查表
项目（工程）名称

施工地点

序号
检查项目
检查情况
1
班前安全讲话

2
劳动保护用品佩戴

3
施工照明

4
作业面危石清除

5
作业前初喷支护

6
超前支护与初期支护连结

7
作业台架

8
施工机具

9
专人安全观测

10
作业程序

11
换管及顶进作业

12
管棚起吊作业

13
特殊情况下隧道管棚作业

14
管棚作业过程的观察和记录

15
管棚及小导管的运输

16
管棚及小导管的存放

检查方： 被检查方：
检查人（签名）： 接收人（签名）：
年 月 日 年 月 日
表3.1.2、3.2.2、3.3.2、3.4.2 安全检查整改通知单
项目（工程）名称

存在问题及整改要求：

限 年 月 日前整改完成
检查方： 受检方：
检查人(签名)： 接收人(签名)：
日 期： 年 月 日 日 期： 年 月 日
整改措施：

受检方负责人（签名）： 计划完成日期： 年 月 日
验证结果：

验证人（签名）： 验证日期： 年 月 日
