增容供电改造方案
为确保曹村煤矿作为主体保留矿井及下一步基建期间生产生活用电，由我公司申请，山西地方电力股份有限公司XX县区分公司同意我矿供电容量由原来的945kva增容到4800kva。由于变电所内变配电装置及下井线路已不能满足要求，需进行改造，电气安装工程工程量如下：
一、地面配电室：
⑴、增加高压配电盘7面分别为。①崔家沟作为以后的基建口，考虑到崔家沟的建设及生活用电，需增设两台150a的出线柜作为崔家沟的两回路电源出线间隔；。②考虑到以后的发展需求，需增设两台150a的备用配电柜；③为限制单项接地电容电流，采取在10kv各段母线上设置电容电流自动补偿装置，增设pt盘两台；④考虑电容补偿，增设一个电容柜。
本次安装可利用整合矿井退出的高压配电盘，但由于高压室空间所限，可考虑先安装4台（电容柜1面，pt盘2面，崔家沟出线柜1面）。⑵、ct更换：
①由于矿井负荷的增加，需将原来150a的两台总进线柜、联络柜更换为350a的；
②下井两台出线柜更换为300a；
⑶、现有地面供电的两台s9-315/10/400变压器容量不能满足地面低压供电要求，需将这两台变压器更换为容量630kva的变压器。

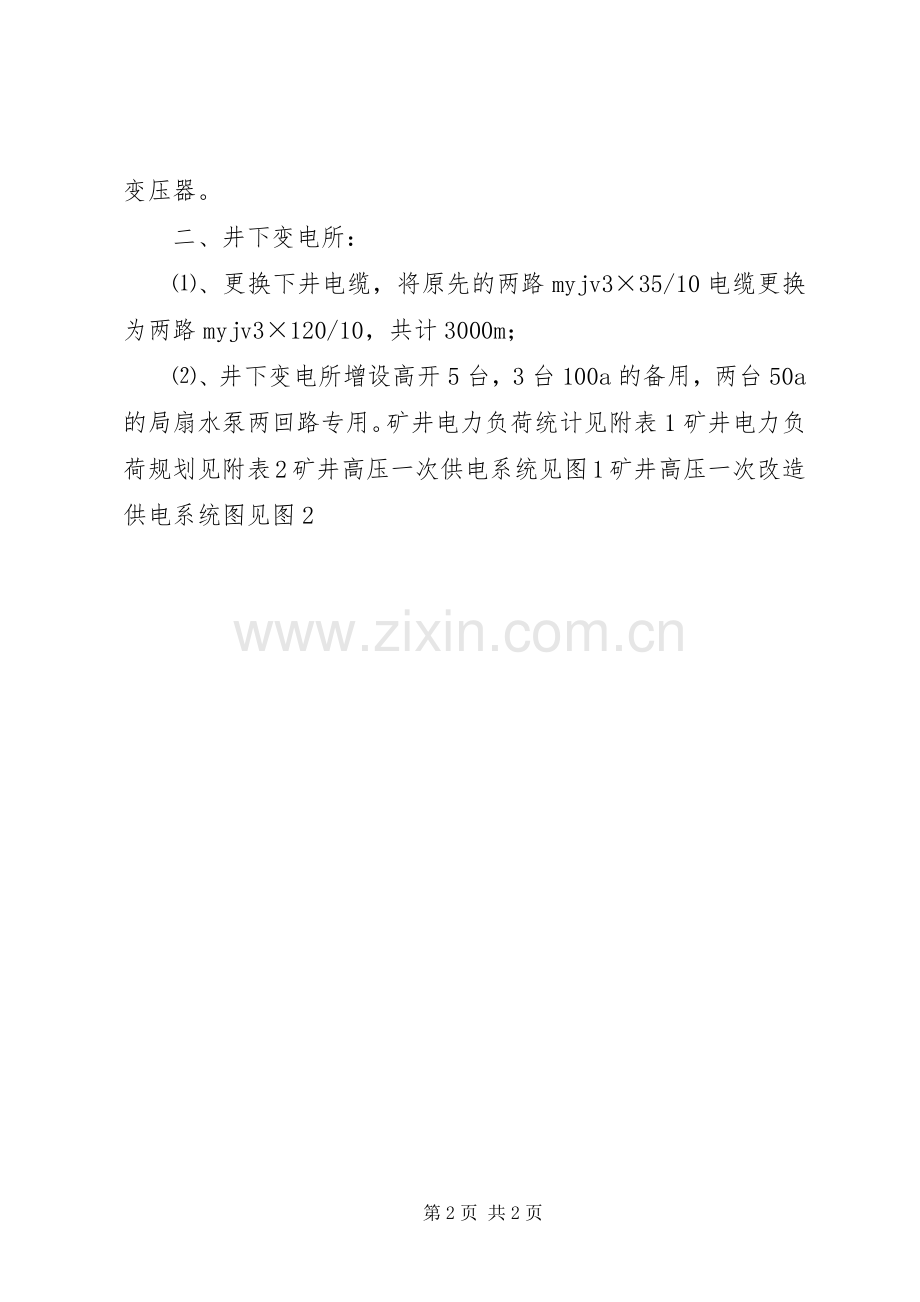

二、井下变电所：
⑴、更换下井电缆，将原先的两路myjv3×35/10电缆更换为两路myjv3×120/10，共计3000m；
⑵、井下变电所增设高开5台，3台100a的备用，两台50a的局扇水泵两回路专用。矿井电力负荷统计见附表1矿井电力负荷规划见附表2矿井高压一次供电系统见图1矿井高压一次改造供电系统图见图2
