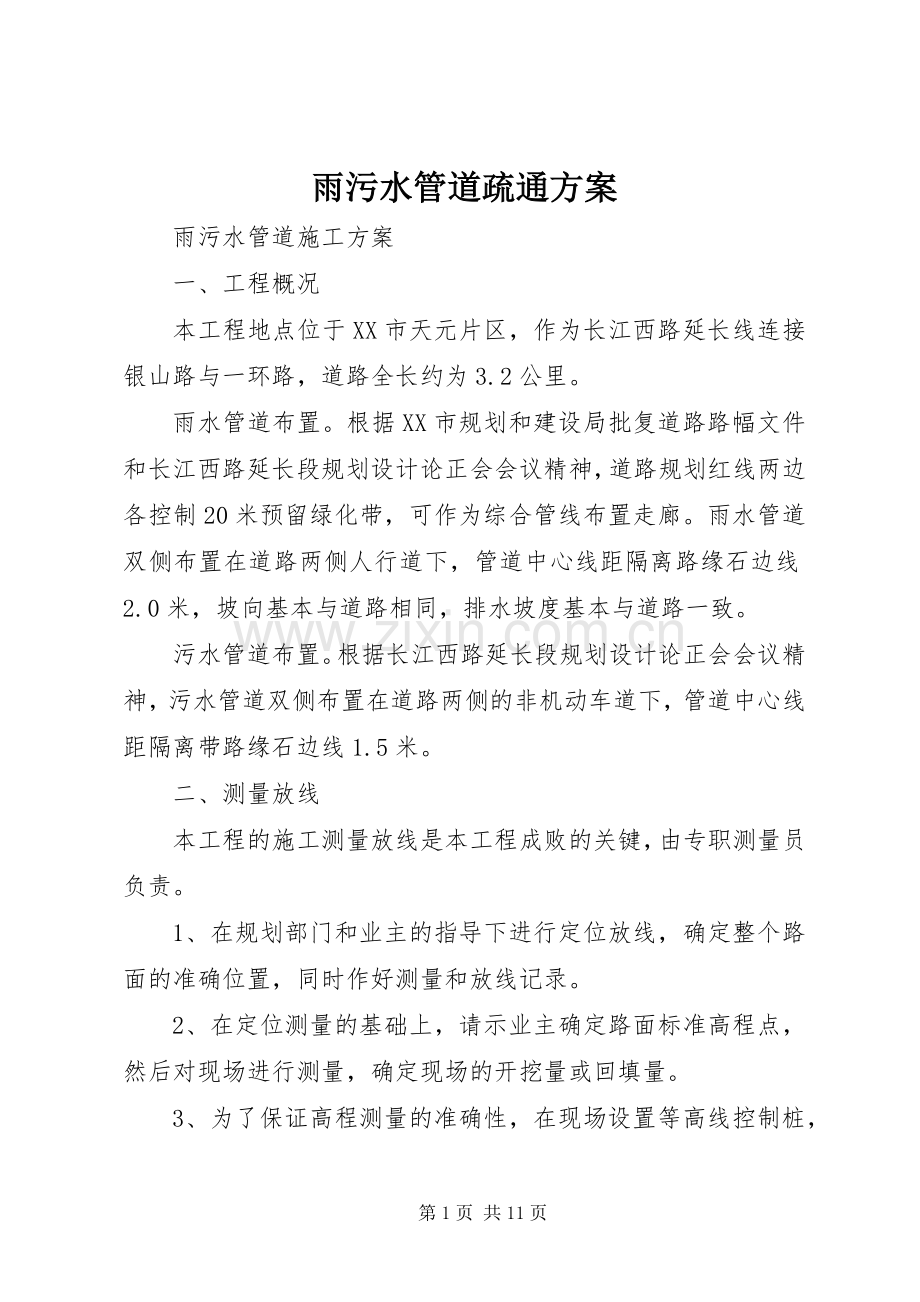

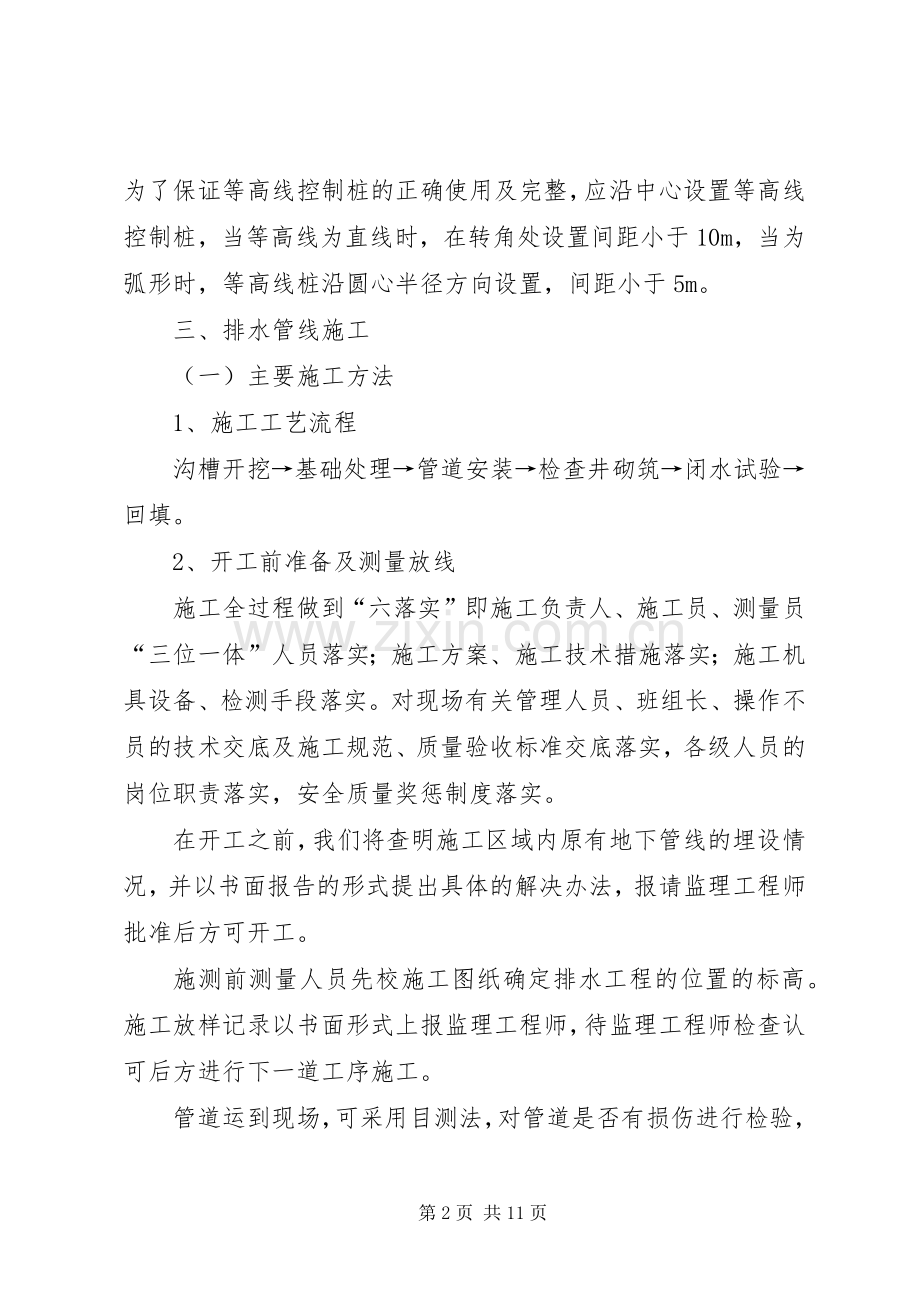

雨污水管道疏通方案 雨污水管道施工方案 一、工程概况 本工程地点位于XX市天元片区，作为长江西路延长线连接银山路与一环路，道路全长约为3.2公里。 雨水管道布置。根据XX市规划和建设局批复道路路幅文件和长江西路延长段规划设计论正会会议精神，道路规划红线两边各控制20米预留绿化带，可作为综合管线布置走廊。雨水管道双侧布置在道路两侧人行道下，管道中心线距隔离路缘石边线2.0米，坡向基本与道路相同，排水坡度基本与道路一致。 污水管道布置。根据长江西路延长段规划设计论正会会议精神，污水管道双侧布置在道路两侧的非机动车道下，管道中心线距隔离带路缘石边线1.5米。 二、测量放线 本工程的施工测量放线是本工程成败的关键，由专职测量员负责。 1、在规划部门和业主的指导下进行定位放线，确定整个路面的准确位置，同时作好测量和放线记录。 2、在定位测量的基础上，请示业主确定路面标准高程点，然后对现场进行测量，确定现场的开挖量或回填量。 3、为了保证高程测量的准确性，在现场设置等高线控制桩，为了保证等高线控制桩的正确使用及完整，应沿中心设置等高线控制桩，当等高线为直线时，在转角处设置间距小于10m，当为弧形时，等高线桩沿圆心半径方向设置，间距小于5m。 三、排水管线施工 （一）主要施工方法 1、施工工艺流程 沟槽开挖基础处理管道安装检查井砌筑闭水试验回填。 2、开工前准备及测量放线 施工全过程做到“六落实”即施工负责人、施工员、测量员“三位一体”人员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作不员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。 在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。 施测前测量人员先校施工图纸确定排水工程的位置的标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。 管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并做出鉴定，以便及时妥善处理。 3、沟槽开挖 本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至弃土场卸土，清除路面施工完毕后，进行开挖。沟槽开挖时按设计要求开挖，并保持沟槽两侧土体稳定，以确保“管一土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.20.3m时，即停挖，待下一工序开工时再用人工清理至设计高。如果局部超挖或发生最大粒径 40mm的碎石，并整平夯实。槽底如有坚硬物体即清除，用石料回填。 基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。 因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位置，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。 基坑开挖后排水管道施工连续进行尽快完成，以减少现场交通的阻碍，施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。 本标段排污管道埋深较深，施工时均采用放坡开挖，坡度为1：1，。管槽开挖时工作面宽度（一侧）为： 当d500时宽度为0.4米，500d1000时宽度为0.5米，1000d1500时宽度为0.6米（u-pvc）排水管道开挖要求沟道开挖操作宽度不小于0.8米。场区地下水较多的地方，采用挖排水沟和集水井加污水泵排水的施工排水措施。 （二）pvc-u螺旋缠绕管施工 1、螺旋缠绕管的搬运与存放 当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。 不同管径的管道堆放时，应把大而重的放下边，轻而小的放上边，管道两则用木楔或木板挡住。堆放时注意底层管道的承重的能力，变形不得大于5%。 夏季高温季节，应严格做好防水措施，严禁在管道附近有长期明火。 短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。 上下叠放运输，其高度不应超过2米。车与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。 2、基础施工 基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格后可进行基底砂垫层的施工。管道基础采用采用垫层基础，其厚度应符合设计要求。一般土质较好地段，槽底只需铺一层粗砂垫层，其厚度为0.1m，对软土地基或槽底位于地下水位以下时，采用200mm厚、颗粒尺寸为5-40mm的碎石或砾石砂铺筑，其上用50mm厚黄砂（中粗）整平，基础宽度与槽底同宽。 基础夯实紧密，表面平整。管道基础的接口部位应予留凹槽以便接口操作。接口完成后，随即用相同材料填筑密实。 3、管道安装 根据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。下管时要采用可靠的软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时注意按厂家提供的管段编号顺序下管。 待用的管材按产品标准逐支进行质量检验，不符合标准不得使用，并做好记号，另行处理。 管材现场由人工搬运，搬运时轻抬轻放。 下管前，凡规定需进行管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。 下管用人工进行。由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内。 管道装卸时应采用两个支撑点，其两支撑点位置宜放在管长的四分之一处，以保持管道稳定。 在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时厂方联系，以便妥善处理。管材将插口顺水流方向、承口逆水流方向安装、安装由下游往上游进行。管材接口前，先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。接口时，先将承口内壁清理干净，并在承口及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。接口方法按下述程序进行：400mm以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入原管的承口预定位置；500mm以上管道可由2个0.5吨手板葫芦将管材拉动就位。接口合拢时，管材两端的手板葫芦同步拉动，使橡胶封圈同步就位。不扭曲、不脱落。为防接口合拢时已排设管道轴线位置移动，采用稳管措施。具体方法可在纺编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径大小而异。管道接口后，复核管道的高程和轴线位置使其符合要求。 雨季施工时采取防止管材漂浮措施。先回填到管顶以上一倍管径以上的高度。管安装完毕尚可回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，立即返工处理。在管道铺设过程中，若发现管道损坏，应将损坏的管道整根更换，重新铺设。 4、管材的接口处理方法 放入沟槽的管道，拆除管子插口气垫膜，进行清洗。将管道支撑环推入，用无色无毛的棉布蘸95%的酒精擦拭管道承插口中，管子连接面必须保持洁净、干燥。熔接时气温不得低于5。否则需采取预热或保温措施。管道在垫板上对正后，将管道插口端做深度标记，检查插入深度标记不得少于100mm，然后将插口顶入（或拉入）承口内，插口。承插口应连接紧密，两管段连接处承插口连接间隙最大允许距离为5-8mm。管道直径大于dn800时，需要支撑架撑紧。 管道与三通、弯头、异径接等头管件连接时，采用电熔连接（dn18000）.管道与其它材质的管道连接时采用检查井。 5、管道的密封性检验 管道密封性试验以相邻两检查井的管道为一分段。管道密封性检查应在管区填土前进行。 管道密封性试验采用闭气检验方法和检验标准。 6、闭水试验 试验管段应按井距分隔，长度不宜大于1km，分两次试验，带井试验。 管道闭水试验时，试验管道应符合下列规定：管道及检查井外观质量 已经验收合格管道末回填土且沟槽内无积水；全部预留孔应封堵，不得渗水；管道两端堵板承载力经核算应大于水压力的合力；除预留进出口水管外，应封堵坚固，不得渗水。当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；当计算出的试验水头小于10m，但已超过超过上游检查井井口时，试验水头应以上游检查井井口高度为准；管道闭水试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道闭水试验为合格实测渗水量小于或等于下表规定的允许渗水量；管道内径大于下表规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量。 四、混凝土管道铺设 1、四合一施工法安装钢筋混凝土承插排水管 四合一施工法，即把平基、稳管、管座、抹带四道工序合在一起一次完成的方法，这种方法速度快，结构整体性好。对直径为300mmr的平口钢筋混凝土雨水管，适用此法。 2、操作程序 验槽支模下管排管浇筑平基混凝土稳管做管座抹带养护 3、施工要点：（1）支模 由于“四合一”施工法要在模板上滚运和放置管子，故模板安装应特别牢固。模板材料一般使用15cm15cm的方木，模板内部可用支杆临时支撑，外侧用铁钎支牢。做管座时，可一次支设模板，支设高度略高于90基础高度。（2）浇筑平基混凝土 平基混凝土应振捣密实，混凝土面作成弧形，并高出平基面24cm（视管径大小而定）。混凝土的坍落度一般采用24cm，应按管径大小和地基吸水程度适当调整，稳管前，在管口部位应铺适量的抹带砂浆，以增加接口的严密性。（3）稳管 将管子从模板上移至混凝土面，轻轻揉动至设计高程，一般可掌握高出设计高程12mm，以备安装好的管子自沉。如下沉过多，可将管子撬起，在下部填补混凝土或砂浆，重新揉动至设计高程。（4）管座 若平基混凝土和管座混凝土为一次支模浇筑，管子稳好后，直接将管座的两肩抹平。对于分两次支设模板的，管子稳好后，支搭管座模板，浇筑两侧管座混凝土，被填接口砂浆，认真捣固密实，抹平管座两肩，同时用麻袋球或基它工具在管内来回托动，拉动砂浆。（5）抹带 管座混凝土浇筑完毕立即进行抹带，使带和管座连成一体。抹带与稳管至少相隔23节管子，以免稳管时碰撞管子影响接口质量。抹带完成后随即勾捻内缝。 五、检查井 1、各类检查井及雨水进水井均按设计位置、尺寸规格施工，砌筑时砂浆饱满，上下砌体交错，内外搭接，井体抹面应压实压光，不得有空鼓，裂缝等现象。 2、排水管检查井内的流槽，宜与井壁同时同时砌筑；流槽应与上下游管道底部接顺，表面平顺，圆滑。 3、在井室砌筑时应同时安装踏步，位置应准确，踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。 4、在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密，预留支管口采用低强度等级砂浆砌筑封口抹平。 5、检查井接入圆管的管口应与井内平齐，当接入管径大于300mm时，应砌砖圈加固。 6、砌筑圆形检查井时，应随时检测直径尺寸，当四面收口时，第层收进不应大于30mm，当偏心收口时，每层不应大于50mm。 7、砌筑检查井及雨水口的内壁应采用水泥砂浆勾缝，有抹面要求时，内壁抹灰面应分层压实，外壁应采用水泥砂浆搓缝挤压密实。 8、雨季砌筑检查井或雨水口，井身应一次砌起。为防止漂管，可在检查井的井室侧墙底部预留进水孔，回填土前封堵。 9、雨水支管的管口应与井墙平齐；雨水口与检查井的连管应直顺、无错口；坡度应符合设计规定；雨水管底座及连管应设在坚实土质上。 10、检查井及雨水口砌筑或安装至规定高程后，应及时浇筑或井圈，盖好井盖；安装井圈井盖应牢固平稳，座浆饱满，注意与路面高程、坡度相一致。第11页 共11页
