滑轮组专项练习.doc

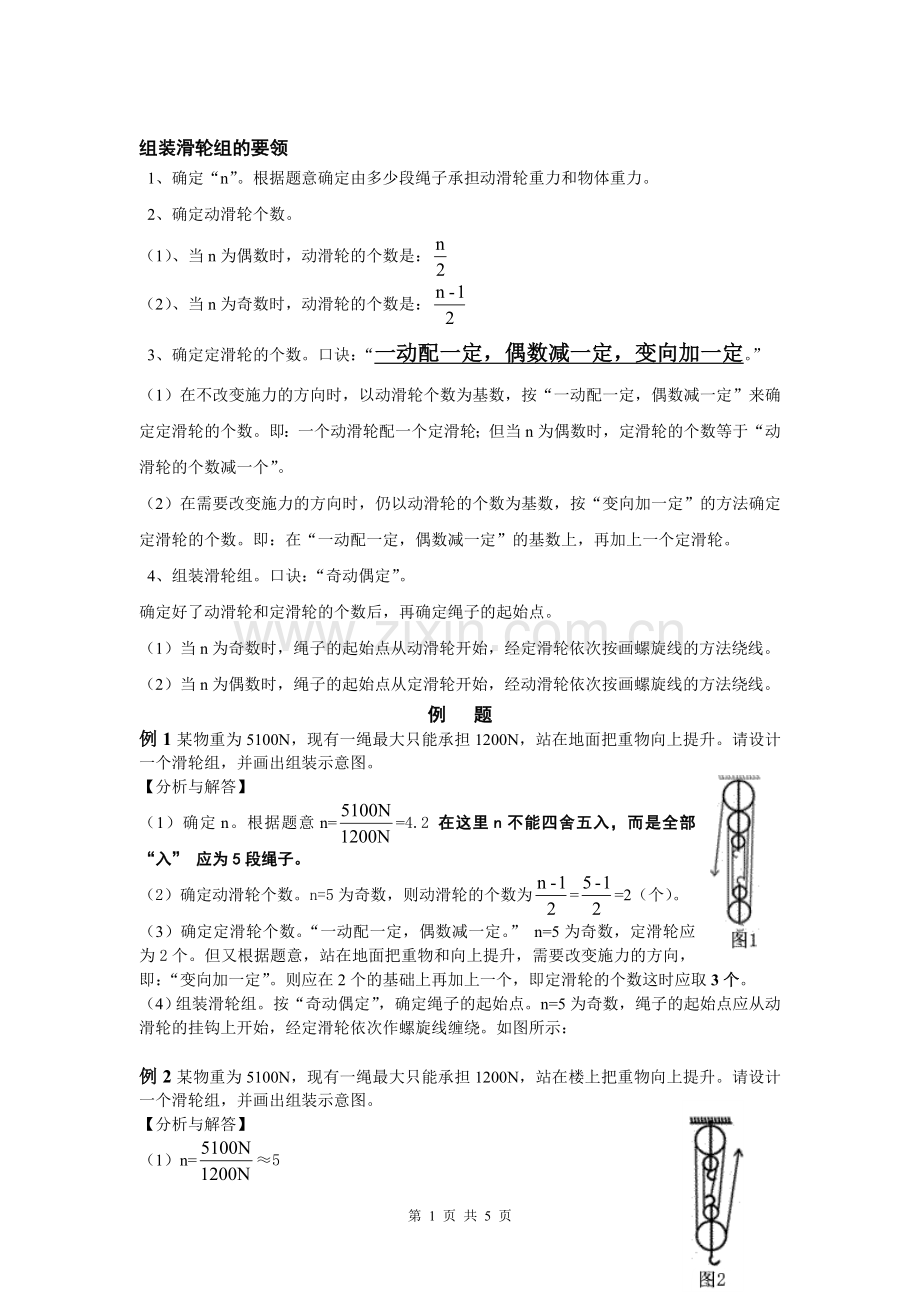

组装滑轮组的要领
1、确定“n”。根据题意确定由多少段绳子承担动滑轮重力和物体重力。
2、确定动滑轮个数。
（1）、当n为偶数时，动滑轮的个数是：
（2）、当n为奇数时，动滑轮的个数是：
3、确定定滑轮的个数。口诀：“一动配一定，偶数减一定，变向加一定。”
（1）在不改变施力的方向时，以动滑轮个数为基数，按“一动配一定，偶数减一定”来确定定滑轮的个数。即：一个动滑轮配一个定滑轮；但当n为偶数时，定滑轮的个数等于“动滑轮的个数减一个”。
（2）在需要改变施力的方向时，仍以动滑轮的个数为基数，按“变向加一定”的方法确定定滑轮的个数。即：在“一动配一定，偶数减一定”的基数上，再加上一个定滑轮。
4、组装滑轮组。口诀：“奇动偶定”。
确定好了动滑轮和定滑轮的个数后，再确定绳子的起始点。
（1）当n为奇数时，绳子的起始点从动滑轮开始，经定滑轮依次按画螺旋线的方法绕线。
（2）当n为偶数时，绳子的起始点从定滑轮开始，经动滑轮依次按画螺旋线的方法绕线。
例 题
例1某物重为5100N，现有一绳最大只能承担1200N，站在地面把重物向上提升。请设计一个滑轮组，并画出组装示意图。
【分析与解答】
（1）确定n。根据题意n==4.2 在这里n不能四舍五入，而是全部“入” 应为5段绳子。
（2）确定动滑轮个数。n=5为奇数，则动滑轮的个数为==2（个）。
（3）确定定滑轮个数。“一动配一定，偶数减一定。” n=5为奇数，定滑轮应为2个。但又根据题意，站在地面把重物和向上提升，需要改变施力的方向，即：“变向加一定”。则应在2个的基础上再加上一个，即定滑轮的个数这时应取3个。
（4）组装滑轮组。按“奇动偶定”，确定绳子的起始点。n=5为奇数，绳子的起始点应从动滑轮的挂钩上开始，经定滑轮依次作螺旋线缠绕。如图所示：

例2某物重为5100N，现有一绳最大只能承担1200N，站在楼上把重物向上提升。请设计一个滑轮组，并画出组装示意图。
【分析与解答】
（1）n=≈5
（2）动滑轮个数：==2（个）
（3）定滑轮个数：n=5为奇数，不变向。即：“一动配一定”。定滑轮个数为2（个）。
（4）组装滑轮组。按“奇动偶定”，确定绳子的起始点。n=5为奇数，绳子的起始点应从动滑轮的挂钩上开始，经定滑轮依次作螺旋线缠绕。如图所示：

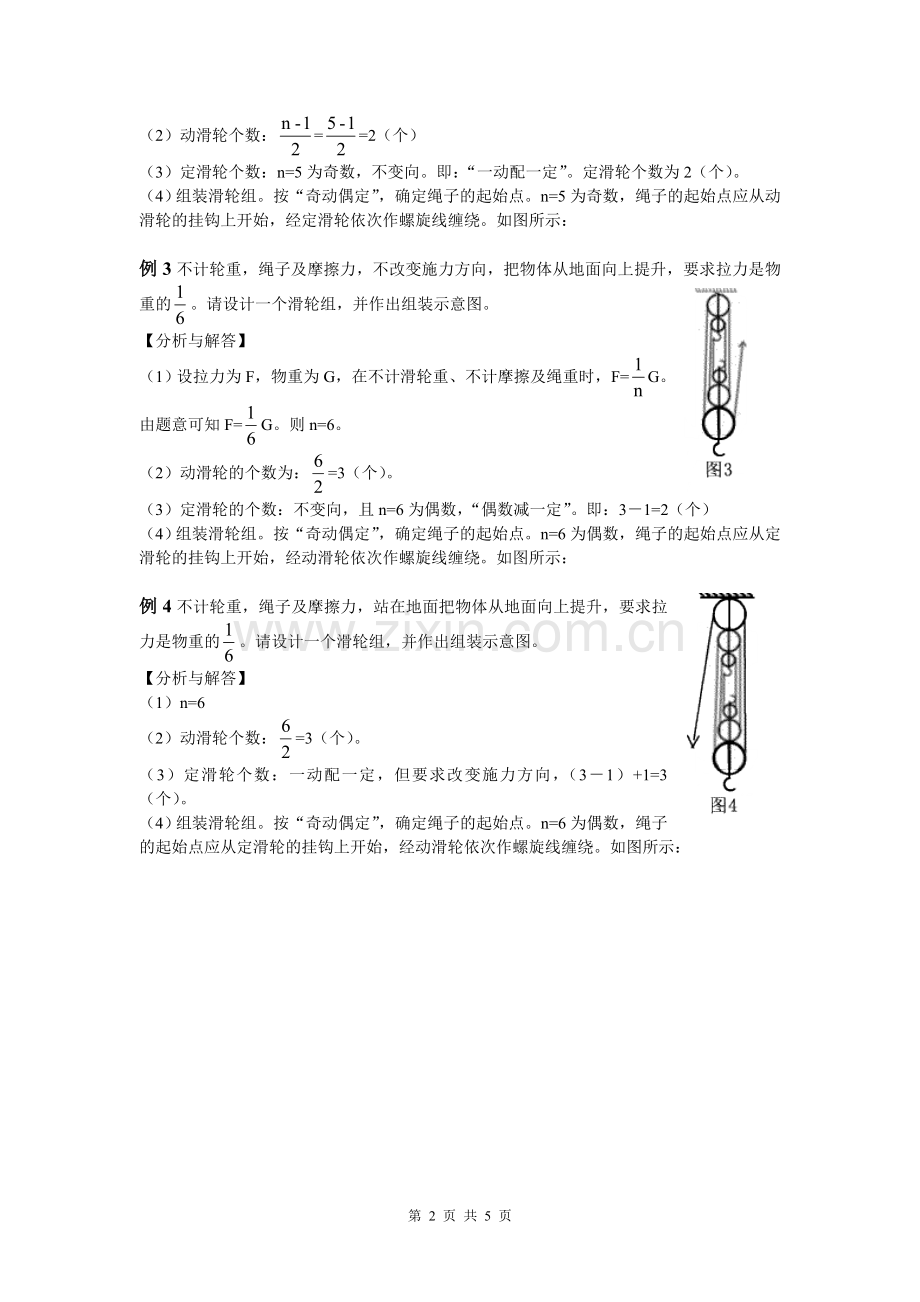

例3不计轮重，绳子及摩擦力，不改变施力方向，把物体从地面向上提升，要求拉力是物重的。请设计一个滑轮组，并作出组装示意图。
【分析与解答】
（1）设拉力为F，物重为G，在不计滑轮重、不计摩擦及绳重时，F=G。由题意可知F=G。则n=6。
（2）动滑轮的个数为：=3（个）。
（3）定滑轮的个数：不变向，且n=6为偶数，“偶数减一定”。即：3－1=2（个）
（4）组装滑轮组。按“奇动偶定”，确定绳子的起始点。n=6为偶数，绳子的起始点应从定滑轮的挂钩上开始，经动滑轮依次作螺旋线缠绕。如图所示：

例4不计轮重，绳子及摩擦力，站在地面把物体从地面向上提升，要求拉力是物重的。请设计一个滑轮组，并作出组装示意图。
【分析与解答】
（1）n=6
（2）动滑轮个数：=3（个）。
（3）定滑轮个数：一动配一定，但要求改变施力方向，（3－1）+1=3（个）。
（4）组装滑轮组。按“奇动偶定”，确定绳子的起始点。n=6为偶数，绳子的起始点应从定滑轮的挂钩上开始，经动滑轮依次作螺旋线缠绕。如图所示：

练 习
一、选择题
1.如图所示，用三种方法拉动同一物体在相同的水平地面上做匀速直线运动，所用的拉力分别是F1、F2、F3。则（ ）

A.F1＞F2＞F3 B.F1＜F2＜F3 C.F2＞F1＞F3 D.F2＜F1＜F3
2、如图2的装置处于平衡状态，在不计滑轮重及绳子摩擦的情况下，G1∶G2为
A. 1∶2 B. 1∶1 C. 2∶1 D. 3∶1
3、用如图3所示的滑轮组提升物体，已知物体重200N，物体匀速上升1m，不计滑轮组重及摩擦，则：（ ）
A. 拉力为80N B. 拉力为40N； C. 绳的自由端拉出4m D. 绳的自由端拉出1m。

4题图
3题图
2题图

4.如图4所示，G=200 N，滑轮重G′=40 N，要使物体能匀速上升2 m，则下列说法正确的是（不计滑轮的摩擦）（ ）
A.F=440 N，并向上移动4 m B.F=140 N，并向上移动4 m
C.F=440 N，并向上移动1 m D.F=480 N，并向上移动1 m
5.如图，物体重100 N, 在水平拉力F 的作用下, 匀速前进了2 m, 此时弹簧秤的示数为10N( 不计滑轮重及滑轮间的摩擦),
则: 拉力F 和绳子自由端通过的距离为（ ）
A.100N和2m B.20N和2m C.5N和2m D.5N和4m
6．在右图中，甲、乙两个滑轮组都是由相同的滑轮组合而成。如图丙：大轮重10N，小轮重5N，连杆重1N。先后用甲、乙两种方式提起同样重的物体（G=500N），如果忽略摩擦力和绳的重力，则下列说法正确的是( )
A．F1=129N F2=133N B．F1=129N F2=129N C．F1=133N F2=133N D．F1=133N F2=129N
7．在滑轮组提升物体，当绳子自由端被拉下2m时，物体升高了0.5m，被提升物体的质量是20kg。若不计动滑轮重力和摩擦阻力，则拉绳子的力应为( ) A．40N B．49N C．98N D．5N
二、填空题
8、如图8所示，物重10Ｎ，该滑轮是____滑轮，手拉弹簧测力计在Ａ位置时示数为____Ｎ；若手拉弹簧测力计在Ａ、Ｂ、Ｃ三个不同位置时，拉力ＦA、ＦB、ＦC的大小关系是_____________。
9、 如图9所示，物重20Ｎ，该滑轮是____滑轮，弹簧测力计示数为______Ｎ，使用这种滑轮能________，但不能________。（不计滑轮重）
图9
图10

图8

10如图10所示，物体 A 和 B 所受重力都为120N，滑轮重力不计。当分别用力匀速提升物体A和B时，FA为 N，FB为 N。
11 图11所示，滑轮组下端吊一重物，物重为200Ｎ，若不计滑轮重、绳重与摩擦，则拉力Ｆ为______Ｎ。
11图
图12
图13

12如图12所示，Ｇ为200Ｎ，滑轮重40Ｎ，则Ａ处细绳上的受力为________N，Ｂ处向上拉力Ｆ应为_______。
13、 如图13，若拉力F＝900N，物体A重1500N，不计滑轮重和绳与滑轮间摩擦。当绳子自由端移动3m，则沿水平方向匀速拉动物体A前进时，物体A与地面间摩擦力是 _N，物体A移动 m。
14.如图所示，若拉力F=900 N，物体A重1 500 N，不计滑轮重和绳与滑轮间摩擦。当绳子自由端移动3 m，则沿水平方向匀速拉动物体A前进时，物体A与地面间摩擦力是_________N，物体A移动_________m。
15.如左下图所示，用滑轮组匀速提升物体A时，弹簧测力计的示数为 N，如果不计滑轮重和摩擦，物体A的重力为 N。
16．如右下图所示，滑轮组承担重物的绳子股数为 股。若绳子自由端在拉力F作用下，竖直向上移动0.2m，则重物G上升距离为 m；若物体重为100N，不计滑轮重，则匀速向上的拉力F为 N；若四个滑轮重量各是2N，则拉力F又为 N（摩擦不计）。
G
F

第 5 页 共 5 页
