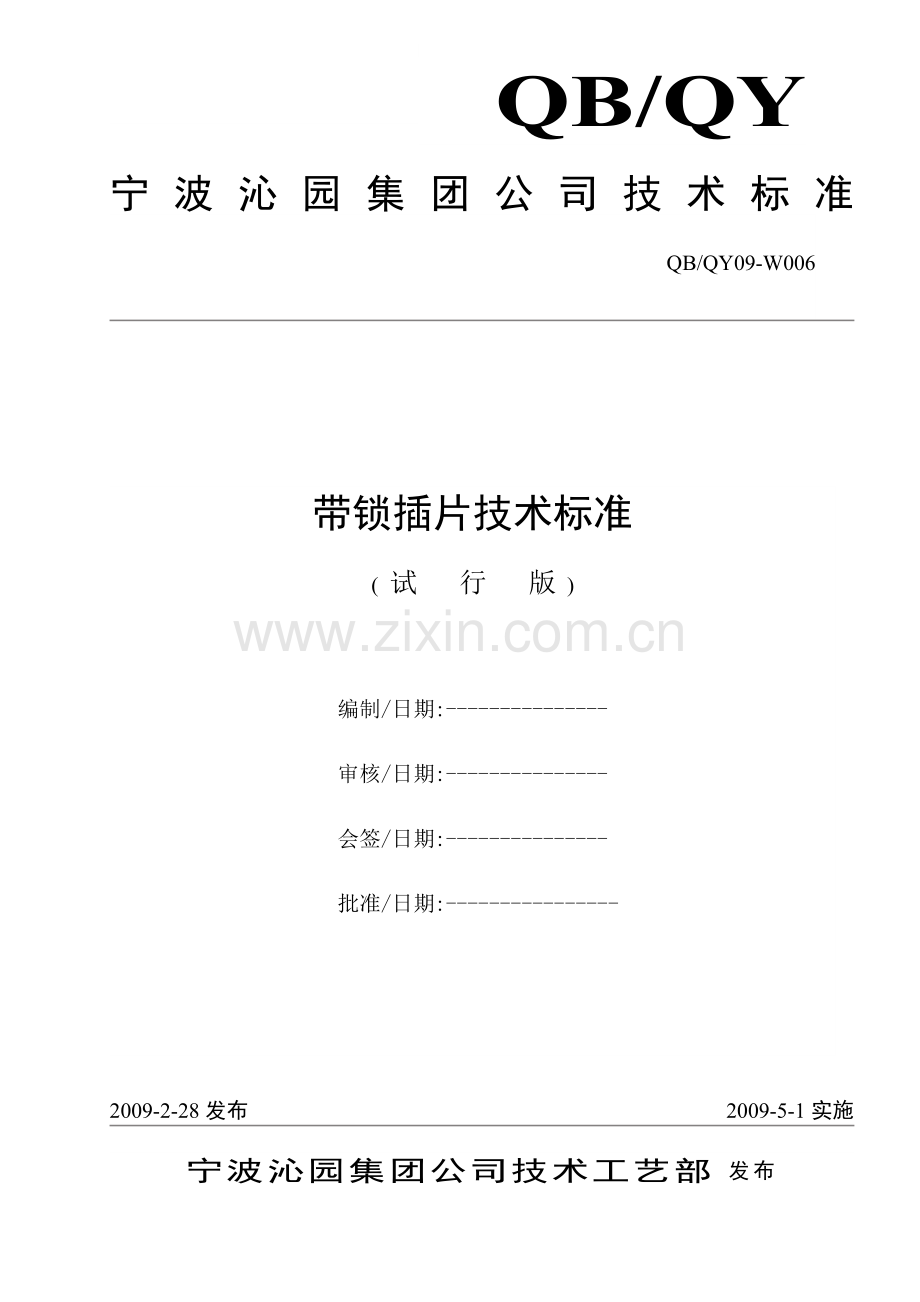

带锁插片技术标准.doc

Q/JD 07030101-01
宁波沁园集团公司技术工艺部 发布

2009-5-1实施
2009-2-28发布
带锁插片技术标准
( 试 行 版 )

编制/日期:---------------
审核/日期:---------------
会签/日期:---------------
批准/日期:----------------

QB/QY09-W006

QB/QY
宁波沁园集团公司技术标准

1

前 言
本标准是根据本公司对带锁插片的实际使用要求而制定的标准。
本标准由制造中心技术工艺部提出。
本标准由制造中心技术工艺部归口。
本标准主要起草人：尹华宏、吴进军

I
带锁插片
1　 范围
本标准适用于沁园集团有限公司生产的饮水机产品所用的带锁插片
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
UL310 快速连接端子的UL标准
GB/T15286-1994端插件总规范
GB 13140.1-1997 家用和类似用途低压电路用的连接器件 第1部分：通用要求
GB/T 2423.17-2008电工电子产品环境试验 第2部分 试验方法试验 Ka:盐雾试验
GB/T2828.1-2003 计数抽样程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829 周期检验计数抽样程序及表(适用与对过程稳定性的检验)
3 规格 带锁插片规格型号见表1
表1 带锁插片的规格
序号
名称
型号
规格
材料
配合尺寸范围
1
插片
6.3*0.8自锁插片(2.1.01.12.015.080)
6.3*0.8
镀镍铜
0.76~0.83
2
6.3*0.8旗形插片(2.1.01.12.015.013)
6.3*0.8
镀镍铜
0.76~0.83
3
6.3*0.8反直插片(2.1.01.12.015.050)
6.3*0.8
镀镍铜
0.76~0.83
4
4.8*0.8自锁插片(2.1.01.12.015.081)
4.8*0.8
镀镍铜
0.76~0.83
5
4.8*0.5自锁插片(2.1.01.12.015.012)
4.8*0.5
镀镍铜
0.48~0.53
6
4.8*0.8旗形插片(2.1.01.12.015.011)
4.8*0.8
镀镍铜
0.76~0.83
注: 不同型号对应不同图号,主要规定带锁插片的外形、结构尺寸,具体见相关图纸。
4 技术要求
带锁插片的技术要求见表2。
表2 带锁插片的技术要求
序号
项目
技术要求
参考标准
1
外观
插片表光无锈迹、裂纹、毛刺、变形等不良缺限；

2
结构尺寸
外形尺寸、安装尺寸、端子尺寸应符合相关图纸要求，实际装配良好。
图纸
3
温升
在室温为25±5℃的环境下,按照UL310中第12条规定的温升试验方法测试,插片的温升不应超过30K
UL310
4
热循环
测试
在室温为25±5℃的环境下,按照UL310中第12条规定的热循环试验方法测试,插片第500个循环的温升应不会比第24循环的温升高15K,而且两者的温升不应高于85K

UL310
5

拉力强度
1)插片和引线分离的拉力:
当插片与引线连接后,承受如下表所规定的拉力时,插片不会从连接的引线上分离,拉力通过拉力测试仪慢慢地进行加载，拉伸速度为25mm/min,测试的样板在最小的拉力下保持一分钟.
线规
最小拉力
AWG
mm2
N
22
0.32
36
20
0.52
58
18
0.82
89
16
1.3
133
2)与相配合端子的拔出力度:
插片与相配合的端子插接后,承受如下表所规定的拉力时,插片不会从端子上分离
插片规格
首次拔出最小力度(N)
第六次拔出最小力度(N)
6.3插片
22
18
4.8插片
22
13
2.8插片
13
9

UL310
6
耐盐雾
按 GB/T 2423.17规定,插片在试验前用酒精作去污处理,并放在35±2℃的试验箱内,采用连续喷雾,持续时间为24h,试验后，不应出现基层外露,镀层有泛点或麻点等缺陷
GB/T2423.17-2008
5 检验方法与规则
5.1进货检验
5.1.1 生产厂应保证生产带锁插片符合本标准和订货合同的规定并经检验部门检验合格出具合格证。以一次交货数量为一批。
5.1.2 用户有权以相同材料、相同工艺、相同规格的同一入库日期的产品为一批，在交货的同时按本标准和订货合同的规定进行验收检验。
5.1.3抽样检查按照GB2828标准中A类物料，一般检查水平Ⅱ，随机抽取带锁插片样品进行检查。
5.1.4进货检验的项目、检验方法/仪器、质量特性、抽样方案见表3
表3: 进货检验的项目、检验方法/仪器、质量特性、抽样方案
序号
项目
检验方法/仪器
质量特性
正常检验抽样方案
AQL
IL
1
外观
视距30CM目测
C
2.5

Ⅱ
2
结构尺寸
实装、卡尺
B
2.5
3
耐盐雾
盐雾箱
B
2.5
4
拉力强度
拉力计
B
2.5
5.2型式检验
5.2.1新设计的带锁插片或制造带锁插片的材料、结构有变动或再次投产的带锁插片应进行型式检验。
5.2.2每件试样都应按本标准逐项检验合格后方可作为样品。试验中应针对不合格项目对带锁插片材料、工艺及结构等进行改进，直至所试带锁插片全部合格为止。
5.2.3抽样检查按照GB2829标准，一般判别水平Ⅱ，一次抽样方案抽取带锁插片样品进行检查。
5.2.4型式检验的项目、检验方法/仪器、质量特性、抽样方案见表4。

表4: 型式检验的项目、检验方法/仪器、质量特性、抽样方案
序号
项目
检验方法/仪器
质量特性
一次抽样方案
n
RQL
DL
1
外观
视距30CM目测
C
6
30

Ⅱ

2
结构尺寸
实装、卡尺
B
6
30
3
温升
UL310
B
6
25
4
热循环
UL310
B
6
25
5
拉力强度
UL310
B
6
25
6
耐盐雾
GB/T2423.17-2008
B
6
25

6 标识
包装
a).包装箱应印刷产品名称、基本型号、数量、标准代号、制造厂家厂址、生产日期等标识或文字。
b) 包装箱内应附有出厂检验报告或合格证。
7 运输
运输过程中应避免重压、受潮、受热、曝晒、雨雪淋袭。
8 贮存
插片贮存在相对湿度不大于85%,无腐蚀性气体和通风良好的库房内。

3
