五、液路原理：
放油阀(3)关闭时,摆动摇杆(6)液压油从油池(11)中吸出经单向阀(8)(10)经变径油泵(7),经高压单向阀(4)(5)到工作油缸(1)中, 高压油将工作油缸中的活塞顶起,为减小摇杆在高压时的工作力,当压力上升到一定值时, 变径油泵的大油泵中的压力油就会经溢流阀（9）溢流,而变径油泵中的小油泵继续将压力油经高压单向阀压入工作油缸(1)中,使系统中压力继续升高,其压力值从压力表上读出,压力结束后打开放油阀，压力油卸荷回油池, 工作油缸中的活塞复位.
六、使用操作：
1.将模具或其它要加压的物品放在工作台中部。
2.向下旋动螺杆接近模具顶端，请不要拧紧模具以免模具旋转偏离中心。
3.打开放油阀，前后摇动摇杆3--4次后顺时针拧紧放油阀。
4.进行加压到所需的压力，保压后打开放油阀油缸自动回程取出模具。

七、注意事项：
1.由于运输原因摇杆处的定位螺钉和注油孔处紧固螺钉已紧固，使用前请略拧松此二处螺钉。
2.定期在各滑动部分和运动部分加少量润滑油(30#机油)。
3.新机器或较长时间没有使用时, 使用前拧开放油阀，摇动摇杆数次使系统充满油后再进行工作。
4.当压力升到需要压力时，由于单向阀关闭时的滞后影响使压力表会略掉压，这不是机器的故障，可以用摇杆补一点压力油达到额定数值以保持压力的恒定。
5.压力油可以使用洁净的N46液压油或30#机油。
八、故障排除：

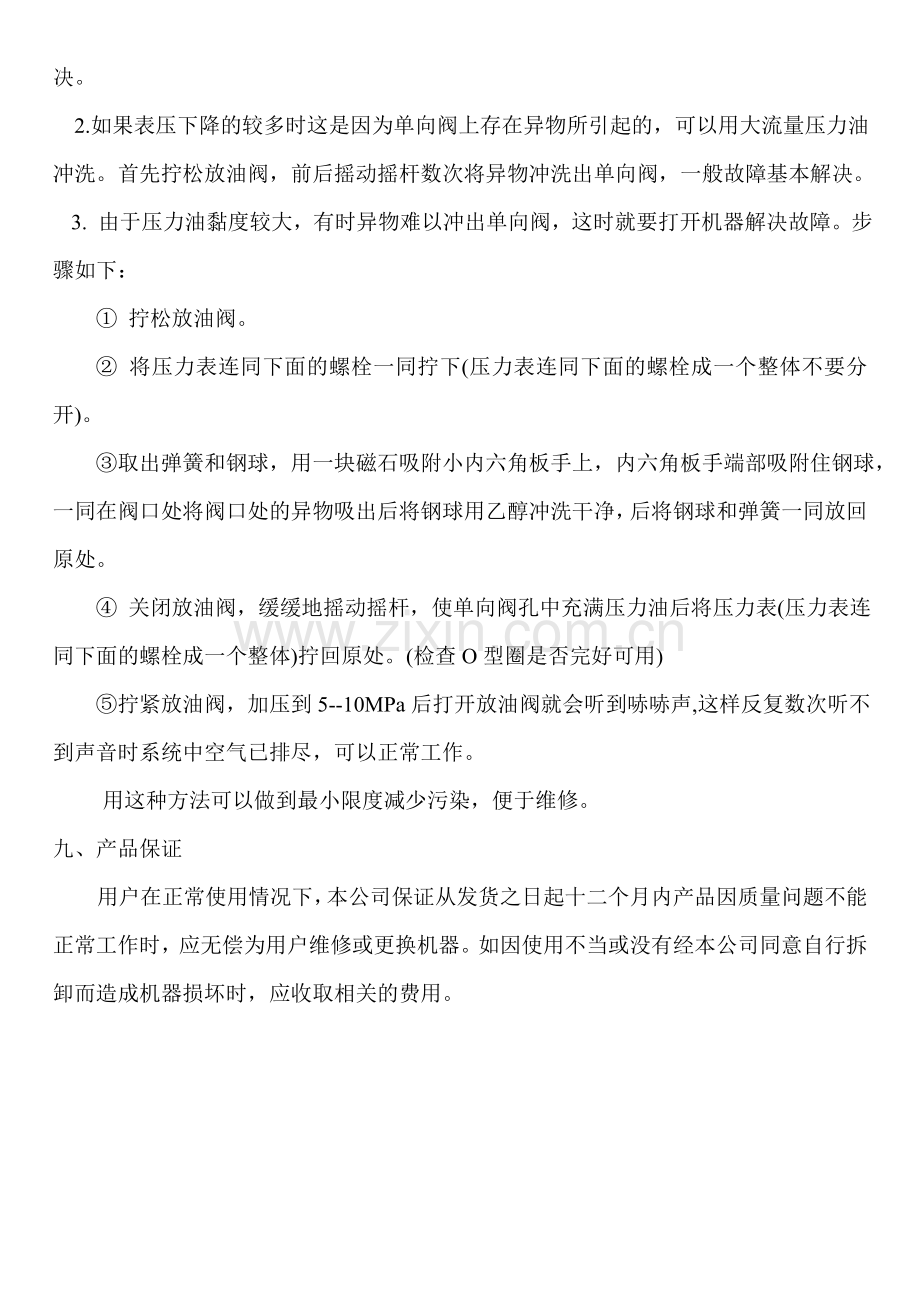

1.如在刚性物体上加压，压力达到所需压力时，表压会略有下降1.5分度格以下，这是由于单向阀关闭滞后所引起的，不是机器故障，可以在此基础上略加一下压就可以解决。
2.如果表压下降的较多时这是因为单向阀上存在异物所引起的，可以用大流量压力油冲洗。首先拧松放油阀，前后摇动摇杆数次将异物冲洗出单向阀，一般故障基本解决。
3. 由于压力油黏度较大，有时异物难以冲出单向阀，这时就要打开机器解决故障。步骤如下：
① 拧松放油阀。
② 将压力表连同下面的螺栓一同拧下(压力表连同下面的螺栓成一个整体不要分开)。
③取出弹簧和钢球，用一块磁石吸附小内六角板手上，内六角板手端部吸附住钢球，一同在阀口处将阀口处的异物吸出后将钢球用乙醇冲洗干净，后将钢球和弹簧一同放回原处。
④ 关闭放油阀，缓缓地摇动摇杆，使单向阀孔中充满压力油后将压力表(压力表连同下面的螺栓成一个整体)拧回原处。(检查O型圈是否完好可用)
⑤拧紧放油阀，加压到5--10MPa后打开放油阀就会听到哧哧声,这样反复数次听不到声音时系统中空气已排尽，可以正常工作。
用这种方法可以做到最小限度减少污染，便于维修。
九、产品保证
用户在正常使用情况下，本公司保证从发货之日起十二个月内产品因质量问题不能正常工作时，应无偿为用户维修或更换机器。如因使用不当或没有经本公司同意自行拆卸而造成机器损坏时，应收取相关的费用。

769YP-15A  手动粉末压片机

1、手轮      2、丝杠     3、螺母
4、立柱      5、顶盖
6、大油缸   7、大板
8、油池      9、工作空间
10、压力表     11、手动压把
12、柱塞泵     13、注油孔螺钉
14、限位螺钉 15、吸油阀
16、出油阀

油路原理 Circuit Principle

    工作时，放油阀7关闭。摆动手动压把11，油液从油池8中经单向阀15吸入，通过出油阀16压出进入大活塞6中，这样不断续存能量，而形成高压油，并在压力表10中显示出来，当开启放油阀7，即可卸荷。

操作说明 Operating Instructions

      先将注油孔螺钉13旋松，顺时针拧紧放油阀7，将模具置于工作台5的中央，用丝杠2拧紧后，前后摇动手动压把11，达到所需压力，保压后，逆时针松开放油阀7，取下模具即可。

注意事项 Notes

（1）使用前必须先松开注油孔螺钉13，压片机才能正常工作
（2）定期在丝杠2及柱塞泵12处加润滑油
（3）加压决不允许超过机器的压力范围，否则会发生危险
（4）压片机使用清洁的46号机油为宜，绝不可用刹车油
（5）加压时感觉手动压把11有力，但压力表10无指示，应立即卸荷检查压力表10
（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用
（7）大活塞6不要超过行程20mm

故障排除 Troubleshooting

故障
原因
排除方式
无压
1、出油阀16内阀口钢珠密封不严或有异物
2、无油
1、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位
2、旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可
3、从注油孔加30号清洁机油
上压不稳且慢
1、漏油
2、放油阀7拧紧力不够
3、小柱塞泵12内有残留气体
4、大活塞6内有残余气体
1、检查漏油处，拧紧或排除
2、拧紧放油阀手轮7
3、将整机后仰90°即表面向上摆动手柄11若干次（后仰时要拧紧注油孔螺钉13）
4、拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉
丝杠弯曲
1、769YP-15A加压超过25MPa
     769YP-24B加压超过40MPa
2、立柱大螺母松动
1、调直或更新丝杠
2、及时拧紧大螺母
