砌体工程垂直平整度控制措施修改版.doc

中国建筑一局（集团）有限公司 富力红树湾B-01区住宅砌体工程垂直平整度控制措施

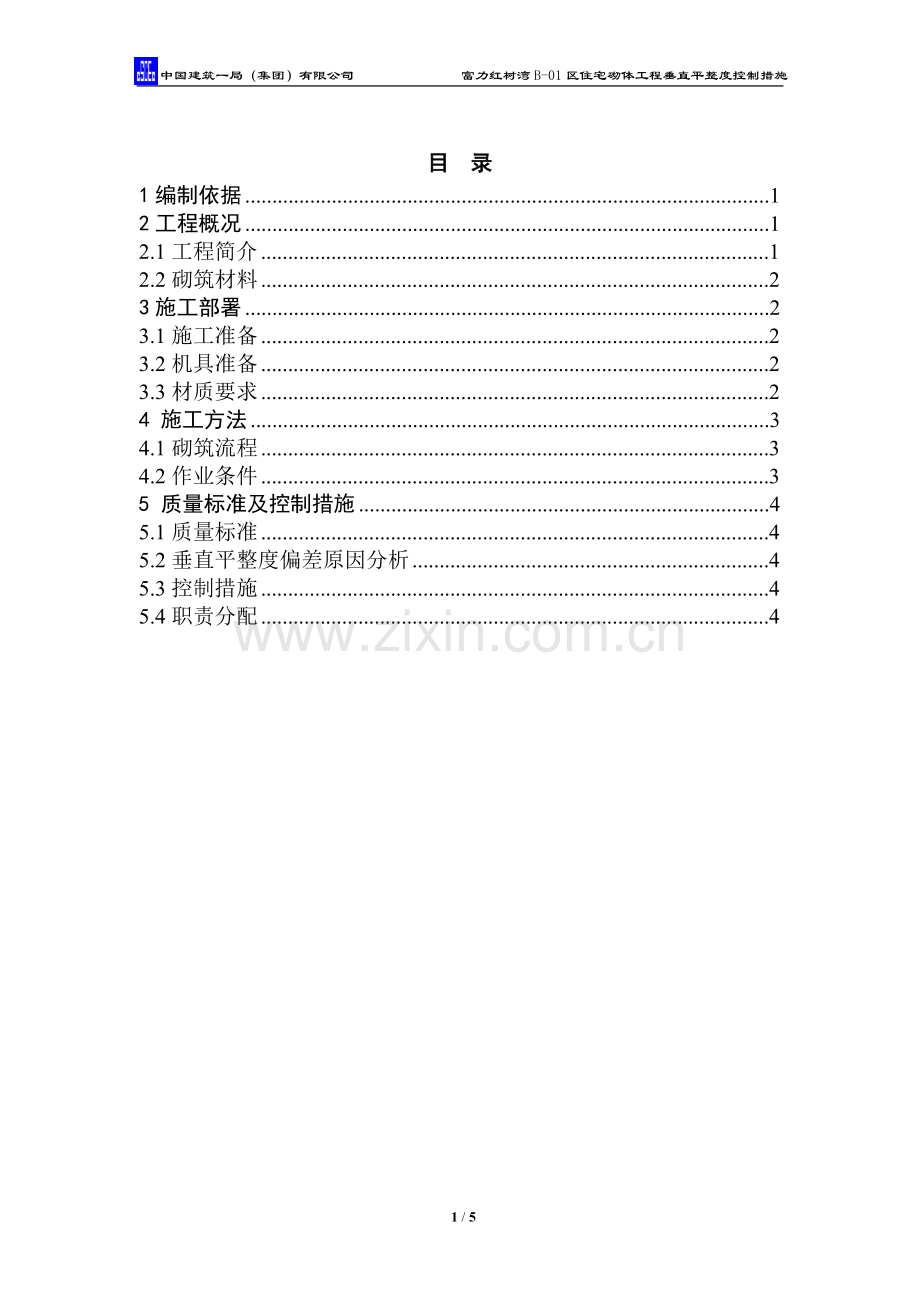

目 录
1编制依据 1
2工程概况 1
2.1工程简介 1
2.2砌筑材料 2
3施工部署 2
3.1施工准备 2
3.2机具准备 2
3.3材质要求 2
4 施工方法 3
4.1砌筑流程 3
4.2作业条件 3
5 质量标准及控制措施 4
5.1质量标准 4
5.2垂直平整度偏差原因分析 4
5.3控制措施 4
5.4职责分配 4

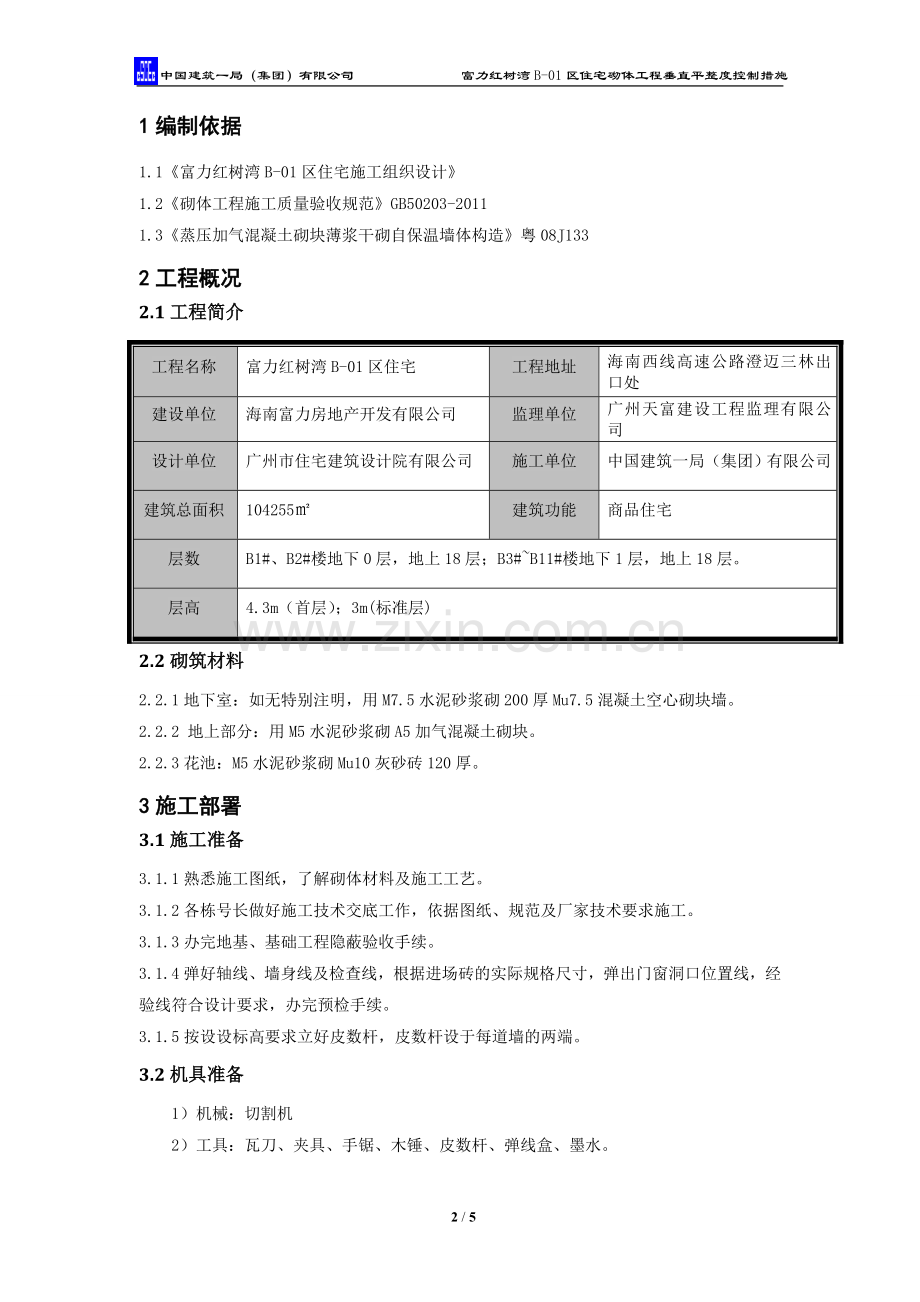

1编制依据
1.1《富力红树湾B-01区住宅施工组织设计》
1.2《砌体工程施工质量验收规范》GB50203-2011
1.3《蒸压加气混凝土砌块薄浆干砌自保温墙体构造》粤08J133
2工程概况
2.1工程简介
工程名称
富力红树湾B-01区住宅
工程地址
海南西线高速公路澄迈三林出口处
建设单位
海南富力房地产开发有限公司
监理单位
广州天富建设工程监理有限公司
设计单位
广州市住宅建筑设计院有限公司
施工单位
中国建筑一局（集团）有限公司
建筑总面积
104255㎡
建筑功能
商品住宅
层数
B1#、B2#楼地下0层，地上18层；B3#~B11#楼地下1层，地上18层。
层高
4.3m（首层）；3m(标准层)
2.2砌筑材料
2.2.1地下室：如无特别注明，用M7.5水泥砂浆砌200厚Mu7.5混凝土空心砌块墙。
2.2.2 地上部分：用M5水泥砂浆砌A5加气混凝土砌块。
2.2.3花池：M5水泥砂浆砌Mu10灰砂砖120厚。
3施工部署
3.1施工准备
3.1.1熟悉施工图纸，了解砌体材料及施工工艺。
3.1.2各栋号长做好施工技术交底工作，依据图纸、规范及厂家技术要求施工。
3.1.3办完地基、基础工程隐蔽验收手续。
3.1.4弹好轴线、墙身线及检查线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。
3.1.5按设设标高要求立好皮数杆，皮数杆设于每道墙的两端。
3.2机具准备
1）机械：切割机
2）工具：瓦刀、夹具、手锯、木锤、皮数杆、弹线盒、墨水。
3.3材质要求
进场材料必须有产品质量认证书、出厂合格证、材质证明书、性能检测报告等，需复试的材料进场后按要求抽样做复试，经试验室检验合格，报监理认可后方可施工。
(1)砖的品种、规格、强度等级必须符合设计要求，并有出厂材质证明。承重结构必须做复试。要求砖必须有一个条面和丁面边角整齐。
(2）砌块运输、装卸过程中不得抛掷和倾倒，进场后按规格分别堆放整齐，并采取防雨、防潮、排水措施。
4 施工方法
4.1砌筑流程

4.2作业条件
（1）墙壁体放线：砌体施工前，应将基层清理干净，按设计标高进行找平，并根据施工图及砌体排列组砌图放出墙壁体的轴线、外边线、洞口线等位置，放线结束后应及时组织验线工作，并经监理单位复核无误后，方可施工。
（2)根据最下面一皮砖的标高，拉通线检查，如果水平灰缝厚度超过30mm，先用细石混凝土找平
5 质量标准及控制措施
5.1质量标准
砌体的垂直平整度度偏差应按如下规定进行控制。
项次
项目
允许偏差
检验方法
1
轴线位置偏移
10
用尺检查
2
垂
直
度
全
高
≤3m
5
用掉线或尺检查
＞3m
10
3
表面平整度
8
用2m靠尺和楔形塞尺检查
5.2垂直平整度偏差原因分析
（1）砖形状不规整导致测量数据不准确。
（2）轴线位置偏移，与顶板梁边线不在同一垂直立面上。
（3）主体结构梁偏移，垂直拉线时线偏移导致垂直度偏差过大。
（4）砌砖时未按要求两边拉线及时调整不合格处。
5.3控制措施
（1）砌块的外观质量、尺允许偏差应采用一等品，不应有缺棱掉角、裂缝，长、宽、高的允许偏差为±2mm，小砌块壁的厚度不应小于30mm，肋的厚度不宜小于20mm。
（2）砌块应提前24小时洒水。砌筑时，应清除砌块表面污物和构造柱部位砌块孔洞底部的毛边，剔除外观质量不合格的砌块，表面有浮水的小型空心砌块不准上墙使用。
（3）砌筑时先盘角，每次不超过320mm，并随时吊线校正，调整偏差，仔细对照皮数杆的皮数和标高，控制灰缝厚度，复核后再拉线砌筑 ，一砖厚及以下的砖墙挂单面线，一砖厚以上的砖墙挂双面线。
（4）砌墙应挂线，砌一砖厚及其以下的砖墙应单面挂线，砌一砖厚以上的砖墙应双面挂线，线长大于15m时，中间应加支线点。
（5）砌筑时上跟线下跟棱，随时检查墙角、墙面垂直平整度。
（6）砌筑过程中应经常检查墙体的垂直度和平整度，并应在砂浆初凝前用木锤轻轻敲打进行修正，防止因砂浆初凝造成灰缝开裂。
（7）砌体施工应严格按施工规范要求进行错缝搭砌，避免墙体因出现通缝而削弱其稳定性导致垂直平整度产生偏差。
（8）认真执行班前交底、班中检查督促的制度，保证成品一次成优，并按规范填写报验单、隐检单，作好技术资料的积累工作。
5.4职责分配
项目
负担职责
控制内容
工程师
材料员
班组
技术部
质量部
材料采购
√
√

√
√
数量、规格
材料进场验收
√
√

√
合格证、外观
技术交底
√

√

施工工艺、施工流程、注意事项、检查内容
施工放线
√

√
√
√
控制误差
位置偏移控制
√

√

√
施工过程及时检查、纠正
垂直度控制
√

√

√
施工过程及时检查、纠正
平整度控制
√

√

√
施工过程及时检查、纠正

5 / 5
