实习环节情况说明.doc

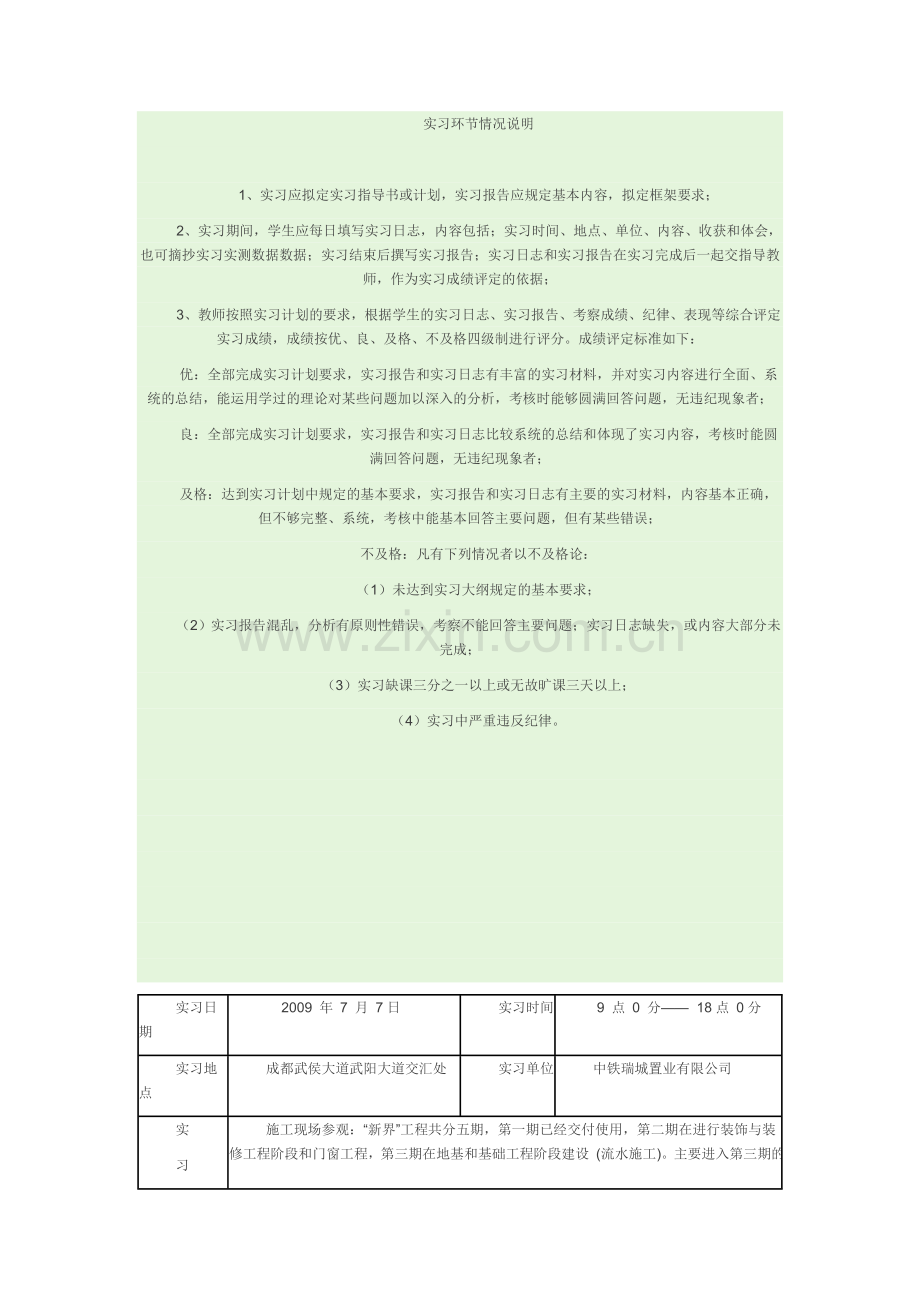

实习环节情况说明

1、实习应拟定实习指导书或计划，实习报告应规定基本内容，拟定框架要求；
2、实习期间，学生应每日填写实习日志，内容包括；实习时间、地点、单位、内容、收获和体会，也可摘抄实习实测数据数据；实习结束后撰写实习报告；实习日志和实习报告在实习完成后一起交指导教师，作为实习成绩评定的依据；
3、教师按照实习计划的要求，根据学生的实习日志、实习报告、考察成绩、纪律、表现等综合评定实习成绩，成绩按优、良、及格、不及格四级制进行评分。成绩评定标准如下：
优：全部完成实习计划要求，实习报告和实习日志有丰富的实习材料，并对实习内容进行全面、系统的总结，能运用学过的理论对某些问题加以深入的分析，考核时能够圆满回答问题，无违纪现象者；
良：全部完成实习计划要求，实习报告和实习日志比较系统的总结和体现了实习内容，考核时能圆满回答问题，无违纪现象者；
及格：达到实习计划中规定的基本要求，实习报告和实习日志有主要的实习材料，内容基本正确，但不够完整、系统，考核中能基本回答主要问题，但有某些错误；
不及格：凡有下列情况者以不及格论：
（1）未达到实习大纲规定的基本要求；
（2）实习报告混乱，分析有原则性错误，考察不能回答主要问题；实习日志缺失，或内容大部分未完成；
（3）实习缺课三分之一以上或无故旷课三天以上；
（4）实习中严重违反纪律。

实习日期
    2009 年 7 月 7日
实习时间
 9 点 0 分——  18点 0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容

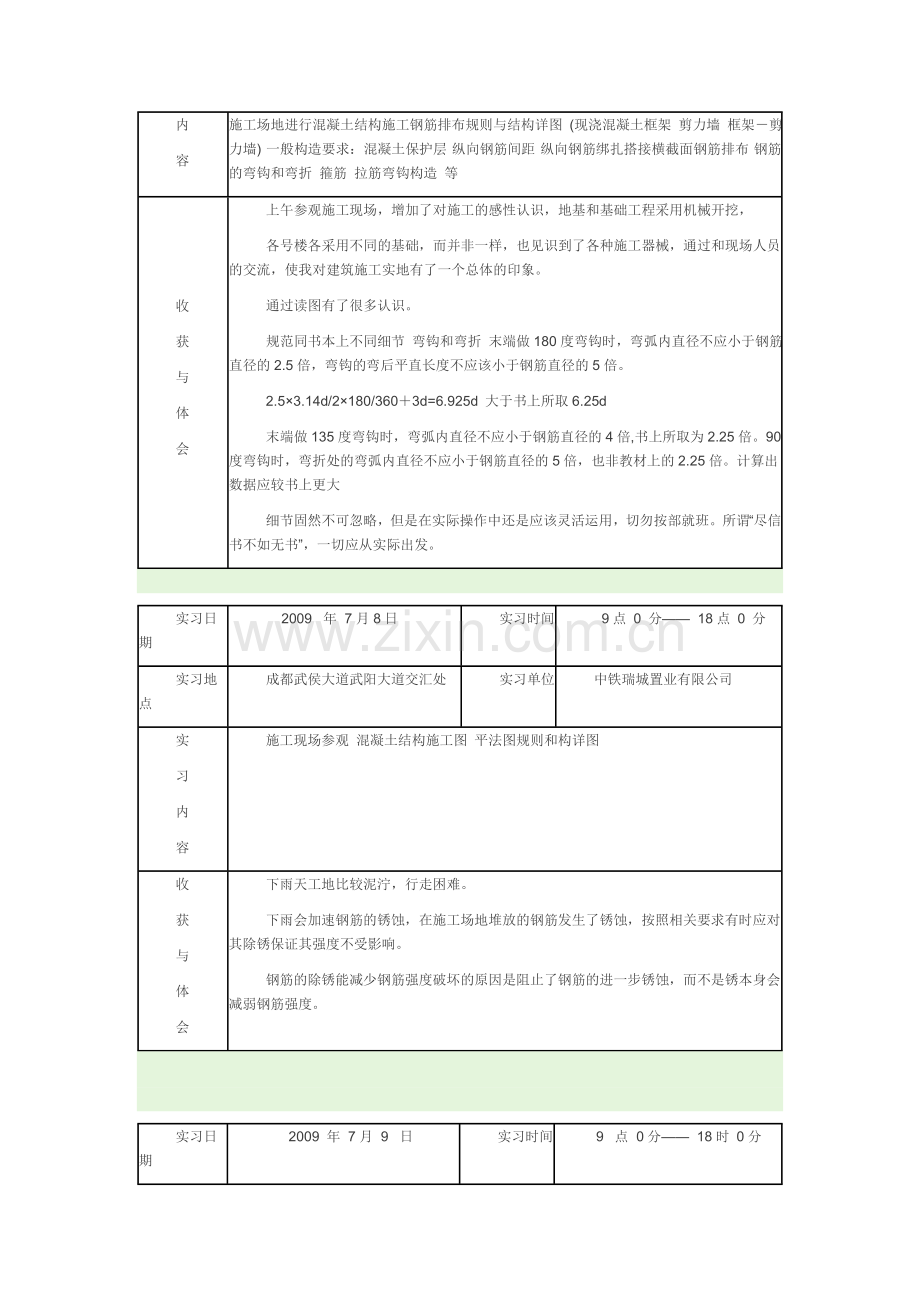

施工现场参观：“新界”工程共分五期，第一期已经交付使用，第二期在进行装饰与装修工程阶段和门窗工程，第三期在地基和基础工程阶段建设 (流水施工)。主要进入第三期的施工场地进行混凝土结构施工钢筋排布规则与结构详图 (现浇混凝土框架 剪力墙 框架－剪力墙) 一般构造要求：混凝土保护层 纵向钢筋间距 纵向钢筋绑扎搭接横截面钢筋排布 钢筋的弯钩和弯折 箍筋 拉筋弯钩构造 等
收
获
与
体
会
上午参观施工现场，增加了对施工的感性认识，地基和基础工程采用机械开挖，
各号楼各采用不同的基础，而并非一样，也见识到了各种施工器械，通过和现场人员的交流，使我对建筑施工实地有了一个总体的印象。
通过读图有了很多认识。
规范同书本上不同细节 弯钩和弯折 末端做180度弯钩时，弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直长度不应该小于钢筋直径的5倍。
2.5×3.14d/2×180/360＋3d=6.925d 大于书上所取6.25d
末端做135度弯钩时，弯弧内直径不应小于钢筋直径的4倍,书上所取为2.25倍。90度弯钩时，弯折处的弯弧内直径不应小于钢筋直径的5倍，也非教材上的2.25倍。计算出数据应较书上更大
细节固然不可忽略，但是在实际操作中还是应该灵活运用，切勿按部就班。所谓“尽信书不如无书”，一切应从实际出发。

实习日期
    2009  年  7月8日
实习时间
  9点 0 分——  18点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
施工现场参观 混凝土结构施工图 平法图规则和构详图
收
获
与
体
会
下雨天工地比较泥泞，行走困难。
下雨会加速钢筋的锈蚀，在施工场地堆放的钢筋发生了锈蚀，按照相关要求有时应对其除锈保证其强度不受影响。
钢筋的除锈能减少钢筋强度破坏的原因是阻止了钢筋的进一步锈蚀，而不是锈本身会减弱钢筋强度。

实习日期
      2009 年  7月  9  日
实习时间
 9  点  0分——  18时 0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
施工现场参观
收
获
与
体
会
通过向施工方调查，得出工人每日收入（含基本工资、工资性补贴、生产工人辅助工资、职工福利费、生产工人劳动保护费）如下表：

单价(元)

单价（元）
土建、园林、市政类技工
    50-60
细木工
   30-50
土建、园林、市政类普工
    30-40
 装饰类其它技工
   50-60
抹灰技工
  50-60
 装饰类普工
  30-40
安装普工
  40-50
安装技工
   60-80
工人的实际每工日人工单价工资是很机动的，按工作量不同每日收入都存在着差距。
      即使同样着手例如砌石这种工程，由于施工对象的不同，费用可能也不同，如白汉玉和花岗石的人工系数就要乘以1.5
和定额规范对比，实际上技工和普工的日工资收入差距是很大的，而非定额上的差距那么小。
另外，由于施工方有管理漏洞可寻，致使基层工人可能受到不公正待遇。以下举例：
比如A铺砖10人小队要求铺设500平方米的路砖（50工日），并承诺给予7500元的总工资。而A小队的工头分给每人50平方米的工作量，并承诺给予每人700元的工资，于是工头可以多获得500元。于是可以看出每工日人工单价由150变成了140.
这种现像是存在的，这昭示这现在的工程建设基层管理应该更加规范科学化。

实习日期
    2009  年 7 月  10 日
实习时间
  9 点 0 分—— 18 点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
施工现场参观
平法图识图
收
获
与
体
会
钢筋构造

一级（二至四级）抗震等级框架梁KL，WKL 加密区长度为大于等于2倍（1.5倍）梁截面高度并且大于500 mm（1/3倍ln，ln为左跨和右跨之较大值）,加密区为靠近支座端，与支座间距50mm起。
由于设计的要求，同一段梁上伸入支座的钢筋与不伸入支座的钢筋的长度差应该大于伸入支座钢筋的锚固长度。
梁吊筋
梁吊筋是提高主梁承受集中荷载抗剪能力的一种钢筋
梁吊筋的作用是由于梁的某部受到大的集中荷载作用，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利！
了解了梁吊筋构造。

实习日期
     2009年   7月  13  日
实习时间
 9  点  0分—— 18 点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
施工现场参观：钢筋的焊接
平法图识图，简单构造的房屋钢筋量计算
KZ（框架柱）截面钢筋计算（柱部分）
柱钢筋的锚固计算。（要点）
抗震（非抗震）KZ边柱和角柱：伸入梁内的柱外侧纵筋应大于等于1.5 lａE(lａ)
 伸入梁内的柱内侧纵筋其直锚长度大于等于laE(la)的，直接截断，若小于等于laE(la)的，伸至柱内侧水平弯折90度12d截断。
收
获
与
体
会
在实际计算中，由于考虑了钢筋保护层的厚度和施工水平一级下料长度和外包尺寸的差异等因素，一般在计算钢筋长度是不计算钢筋的弯钩弧长（平直部分不能忽略）。
由于图纸上可能有部分小错误（如未标注），不能凭借主观臆想自行补充，应联系制图员根据愿意补充。

实习日期
   2009   年  7 月  14日
实习时间
 9  点 0  分—— 18 点0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
对照平法图进行简单建筑的钢筋试算，通过识图，发现图上有KL和L以及LL三种梁，结合本图和03G101-1有以下要点：
,KL：框架梁 L：非框架梁 LL ：连梁 在钢筋型号后面（XXA）表示XX跨一端有悬挑 （XXB）中的B代表两端有悬挑。
例：KL7(6A)表示第7号钢筋梁，6跨，一端有悬挑。
梁的锚固计算（要点）
当计算楼层框架梁的纵向钢筋直锚长度大于等于L啊laE且大于等于0.5倍hc（柱截面沿框架方向的高度）加上5倍钢筋直径之和时，可直锚，否则应做沿柱方向的15d长的弯钩。
楼层框架梁和非框架梁的布筋，图上不会将架立筋标出，需要查询03G101－1
在计算中加入
当梁腹板高度大于450mm时，需要配置纵向构造钢筋,以大写字母G打头
                          需要配置受扭纵向钢筋,以大写字母N打头。
收获
与体会
柱的钢筋计算较为简单，梁的钢筋计算较为复杂，尤其是在有挑梁的场合。在结合图纸计算梁弯折部分区的时候一定要注意是否有暗柱的存在。由于施工图上暗柱的标注只在部分图上标示，这是一个相当应该注意的地方。

实习日期
    2009  年  7 月15  日
实习时间
9  点 0  分—— 18 点 0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
梁钢筋计算
拉筋的计算（要点）
同行拉筋的间距为箍筋的两倍，相临间隔的拉筋为上下交错布置。
在主梁和次梁的交汇的端部应在主梁上沿主梁方向添加吊筋。主梁和次梁交集处，应该将3倍次梁宽的范围内的主梁箍筋距离调整为8倍d，但是其最小间距应小于真长箍筋间距，在箍筋加密范围时应该小于等于100mm。
收获与
体会
梁柱板钢筋的计算是占了整个钢筋计算中比例最大的部分，掌握梁钢筋的计算是钢筋算量的基础。梁钢筋的识别需要注意的是集中标注和原标注，难点是在与柱的交汇处的处理，以及加密区的计算。

实习日期
   2009 年 7  月  16 日
实习时间
  9 点 0 分—— 18点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
混凝土试算
要点:混凝土的工程量按施工图示尺寸以平方米为单位计算，不扣除钢筋铁件和面积在0.05平方米以内的螺栓盒等所占的体积。
现浇墙板均不扣除面积在0.3平方米以内孔洞所占的混凝土体积（板不扣除面积在0.3平方米以内柱所占的体积），留孔所需工料，项目已综合考虑，不另计算。
容错点：现浇混凝土梁：梁长与柱连接时，梁长算到柱侧面，伸入墙内的梁头，应计算在梁的长度内。与主梁连接的次梁，长度算到主梁的侧面。
收获与
体会
因为课程已经学过对于混凝土基础的计算，所以在混凝土基础的算量上不会感觉吃力。

实习日期
  2009    年 7  月  17 日
实习时间
 9 点 0 分——18 点  0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
抗护锚固的弯载实验，装饰装修工程问题处理。
现浇混凝土墙要点：
梁，墙连接时墙高算至梁底。墙，墙相交时，外墙按外墙中心线长度计算，内墙按墙间净长度计算。
现较混凝土板要点：
收获与体
会
花岗岩因为具有放射性，所以一般不会用在室内装修中。
花岗岩砌石的人工费系数需要乘以1.5，成本高。

实习日期
 2009  年  7  月   20  日
实习时间
9 点  0分—— 18  点  0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
施工现场参观
收
获
与
体
会
天气炎热，工地上规定在40摄氏度（含40）不得进行施工。
部分钢筋相关材料价格如下表：
名称及规格
单位
预算价（元）
螺钉
个
0.05
螺拴
kg
6-7
钢筋（综合：高强钢丝 螺纹钢 冷拔钢丝 冷轧扭带肋钢筋 圆钢）
t
3800
卡箍筋膨胀螺栓 110
套
2
卡箍筋膨胀螺栓 160
套
2.5
六胶空心钢 Φ22－Φ25
kg
5
 型钢
kg
4.5－5
不锈钢管  Φ25
m
15
不锈钢花管   Φ25
m
9.8
不锈钢花管   Φ35
m
13.5
钢管（含脚手架）
kg
5
钢管         Φ50
m
16
注：同类钢筋单价一般按直径10mm以上和10mm（含10）以下为分界线， 其单价由于其施工工艺不同单价可能会存在差异。
例：在2004年的工程量清单计价定额中：
圆钢Φ10以内的综合单价为3240.91元，其中人工费382.05元，材料费2587.15元，机械费68.86元，综合费202.89元。
圆钢Φ10以上的综合单价为3091.27元，其中人工费237.80元，材料费2640.49元，机械费73.08元，综合费139.90元。

实习日期
 2009年   7 月     21日
实习时间
9 点  0分—— 18 点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
协助第二期装饰装修工程审查，主要依照表中项目进行，
收
获
与
体
会
建筑的装饰装修工程是一个看似简单其实很复杂的阶段，复杂是因为其细节太多，在实际操作中要考虑的因素太多。在审查过程中发现了很多纰漏，如窗框框边未打胶，少数墙体开裂，墙体浸湿（降雨影响），阳台地面塌陷等现象。由于发现问题并反馈给施工方需要一定时间，而施工方又要依照这些情况进行修补或者返工。
由于是依表检查，换言之是复审，很多问题都已经被列出

实习日期
   2009   年 7月  22 日
实习时间
 9 点  0 分—— 18 点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
接触计量计价软件
二期房装饰装修工程审查
收获与体会
部分房屋为第一次审查，需要仔细观察，耗时较多.
房屋的局部工程质量缺陷是普遍存在的，需要进行审查再反馈给施工单位。
由于业主最看重的便是这些局部问题，所以收尾工作往往是看似最简洁其实则是最为麻烦和考究的一个环节，由于这个环节处理不当而产生的“烂尾房”实例也是存在的。

实习日期
   2009 年  7 月  23日
实习时间
 9 点  0分——  18 点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
全天停电，跟随指导老师去施工现场参观。
收
获
与
体
会
停电导致了工期的推延，工地上的施工无法正常进行。
但也正是如此才让指导老师有时间带我去施工现场，并从中了解到了许多没有接触过的东西。搞工程是一个吃经验的工作，只有在施工场地多呆才能真正了解施工，并以此为基础发展。

实习日期
2009   年  7 月  24  日
实习时间
9  点 0  分—— 18 点 0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
C区：
地下夹层平面图：
单块框架：18.2×20.6＝374.92
空：3.9×6.8＋1.2×1.34＋1.65×9.7-1.4×3.6＝39.093
不计面积（采光井）：（1×3.9＋5.7×3.9）×2＝52.26
单块面积：374.92－39.093－52.26＝283.567
总面积：283.567×3＋20.6×0.1×2＝854.821
1层
三分之一单块框：18.2×16.7＝303.94
空调放置区及不计区：0.7×0.9×2＋2.3×0.7×2＋2.3×3.5×2＝20.58
阳台减损：1.4×3.3×2/2＋1.4×2.5×2/2＝8.12
空：1×3.1×2＋1.1×1.9×2＋9.8×1.3＝19.52
面积：303.94－20.58－8.12－19.52＝255.72
总面积：255.72×3＋10×0.1×2＝769.16
二层
空调放置区及不计区域：7.2×0.7＋0.7×1×2＋2.2×0.7×2＝9.52
空：1.1×4.15×2＋2.3×2.2×2＋10.3×0.94－7.2×0.7=23.892
阳台减损：（0.94×3＋2.5×0.6）×2/2＋2.3×1.3×2/2+(3.1×1.75+1.2×3.5＋3.8×0.9）×2/2=18.305
面积：18.2×16.3－9.52－23.892－18.305＝244.943
总面积：244.943×3＋9.3×0.1×2＋1.8×0.15×6＝738.309
三层 取三分之一：
空调放置区及不计区域：3.8×0.8×2＋0.6×7.2＋1.15×0.75×2＝ 12.125
空：2.3×13.6＋2.6×1.4＋1×4.9×2－10.4×0.＋0.6×7.2＋3.0×2.2×2＝52.88
阳台减损：3.36＋4.32＋4×1.6/2×2＝10.272
面积：18.2×16.3－12.125－52.88－10.272＝221.383
总面积：221.383×3＋8.4×0.1×2＝665.829
四至七层
空调放置区及不计区域（飘窗等）：3.8×0.8×2＋0.6×7.2＋1.15×0.75×2＝ 12.125
空：2.3×13.6＋2.6×1.4＋1×4.9×2－10.4×0.9＋0.6×7.2＝39.68
阳台减损：3.36＋4.32＋4×1.6/2×2＝10.272
面积：18.2×16.3－12.125－39.68－10.272＝234.583
总面积：234.583×3＋8.4×0.1×2＝705.429
705.429×4＝2821.716
八层：
空调放置区及不计区域：3.8×0.8×2＋0.6×7.2＋1.15×0.75×2＋4.05×1.75×2＝26.3
空：2.3×13.6＋2.6×1.4＋1×4.9×2－10.4×0.9＋0.6×7.2＝39.68
阳台减损：3.36＋4.32＋4×1.6/2×2＝10.272
面积：18.2×16.3－26.3－39.68－10.272＝220.408
总面积：220.408×3＋8.4×0.1×2＝662.904
八层总面积：854.821＋769.16+738.309+665.829+2821.716+662.904＝6512.739方
收
获
与
体会
建筑面积计算有所种方法，根据图形的不同采用的方法也不用同。一半来讲都会将整体划分为各个相似的小块分别进行计算。若计算截面的外边框凹凸过多时，一半就采用从内部加减，若外框较为平整，

实习日期
 2009   年 7 月   27日
实习时间
 9 点  0 分——  18点 0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
进行B户型面积计算，房屋装饰装修工程审核
收
获
与
体
会
房屋装修的审核是一个枯燥且繁琐的过程，要求很细致。
面积计算很基础，但是重要的是按照定额扣除部分面积，这就要求能正确识别（如阳台面积只计算一半，露台面积不计算），总之仔细按照定额不想当然计算，还是很容易的。

实习日期
  2009  年 7  月  28  日
实习时间
 9点 0 分—— 18 点 0  分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
完成B户型面积计算
收
获
与
体
会
完成了计算，与另一实习生核对发现数据差异很大，看来面积算量也不是一个完全很简单的东西。
指导老师让2人相互核对找除错误，发现一些错误，如未识别出天井，放置空调的区域未忽略，未识别除阳台，飘窗未挖去等，导致计算面积比实际量高。
所以对于我们这些实习生来说，还是应该用图纸结合实际现场来算量才能避免这些错误。
这是相当有收获的一天。

实习日期
 2009   年  7月   29  日
实习时间
 9 点 0  ——  18 点  0分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
面积计算纠错并听指导老师对于面积计算的讲解，主要是介绍方法和技巧。
收
获
与
体
会
针对不同的建筑类型，有不同的计算方法，总体来说都有捷径可走，因为目前的住宅普遍具有对称重复的地方，可以普遍利用。

实习日期
  2009   年  7月 30  日
实习时间
 9 点  0 分——18点 0  分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
结合平法图开始进行钢筋计算
收
获
与
体
会
刚接触钢筋图的时候不免头昏眼花，在仔细对局部进行研究并在指导老师的协助下，能够对较为简单的部分进行局部计算。相信在今后的学习中能够循序渐进地由浅入深掌握钢筋计算。

实习日期
  2009    年 7  月   31日
实习时间
9 点 0 分——  18点  0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
在指导老师的协助下进行剪力墙钢筋的计算
收
获
与
体
会
二、 剪力墙
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口；
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
（1） 剪力墙墙身
一、剪力墙墙身水平钢筋
1、墙端为暗柱时
A、外侧钢筋连续通过   外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙长-保护层+弯折
B、外侧钢筋不连续通过   外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙长-保护层+弯折
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
2、墙端为端柱时
A、外侧钢筋连续通过   外侧钢筋长度＝墙长-保护层
                内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）
B、外侧钢筋不连续通过   外侧钢筋长度＝墙长-保护层+0.65Lae
                内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时
  当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。
二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙身纵筋长度＝层净高＋顶层锚固长度
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）
4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋
1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）
2、根数＝墙净面积/拉筋的布置面积
注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；
拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)

实习日期
  2009  年  8 月  3 日
实习时间
9 点  0 分——  18点 0 分
实习地点
成都武侯大道武阳大道交汇处
实习单位
中铁瑞城置业有限公司
实
习
内
容
继续进行钢筋计算，在计算后跟随指导老师到施工现场进行计算结果和实际钢筋的核对。
收
获
与
体
会
钢筋算量是最为复杂的，尤其是在墙梁柱的交汇处，一般借助算量软件（如广联达，斯威尔）等，会自动按照定额在交汇处进行规范的算量，这在一定程度上减少了钢筋计算的难度。借助算量软件进行算量是当今工程造价的趋势，所以应当以熟谙施工的基础上来掌握算量软件进行算量，才是作为一个应届毕业生的较好的发展方向。
