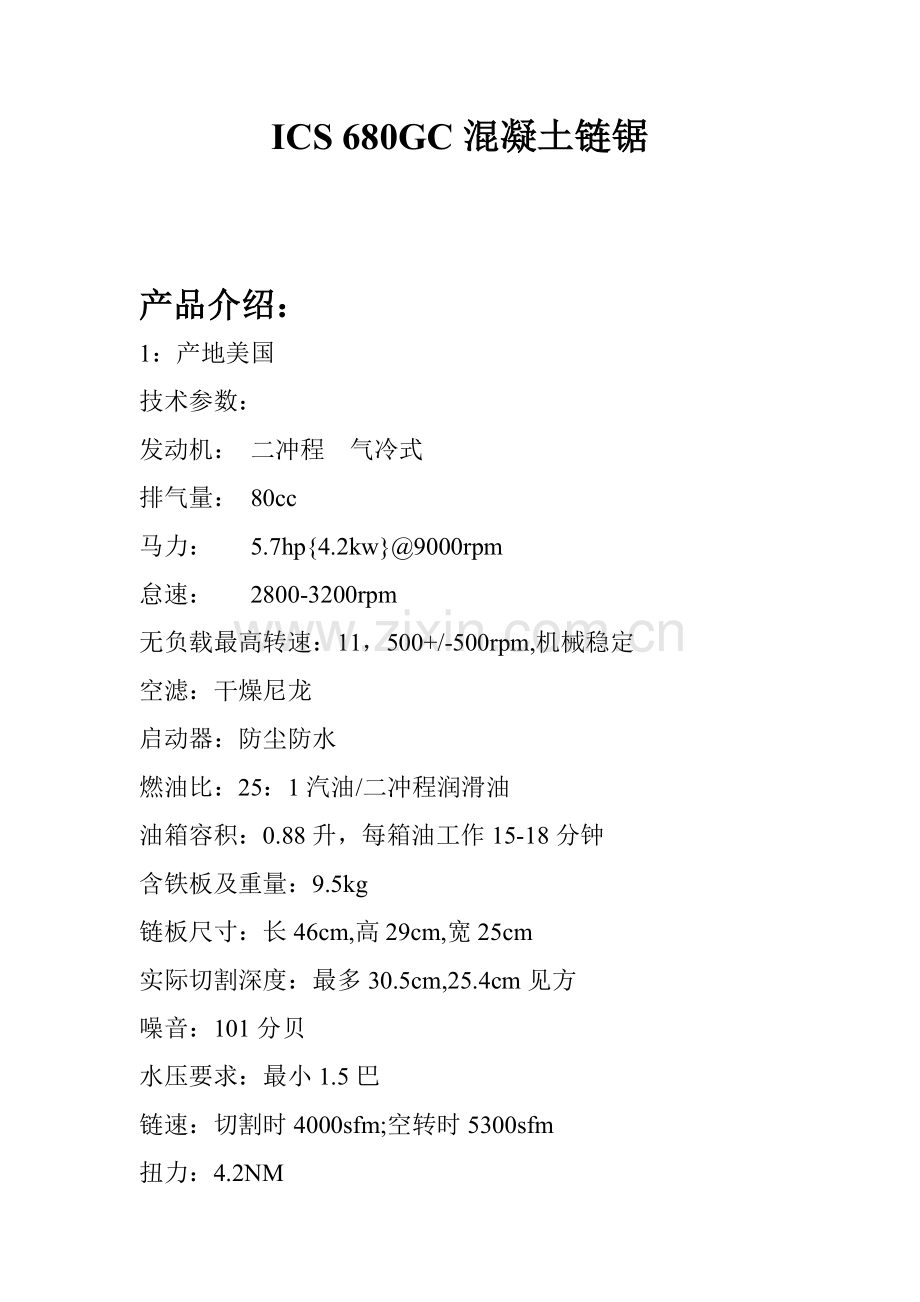

ICS 680GC混凝土链锯

产品介绍：
1：产地美国
技术参数：
发动机： 二冲程 气冷式
排气量： 80cc
马力： 5.7hp{4.2kw}@9000rpm
怠速： 2800-3200rpm
无负载最高转速：11，500+/-500rpm,机械稳定
空滤：干燥尼龙
启动器：防尘防水
燃油比：25：1汽油/二冲程润滑油
油箱容积：0.88升，每箱油工作15-18分钟
含铁板及重量：9.5kg
链板尺寸：长46cm,高29cm,宽25cm
实际切割深度：最多30.5cm,25.4cm见方
噪音：101分贝
水压要求：最小1.5巴
链速：切割时4000sfm;空转时5300sfm
扭力：4.2NM

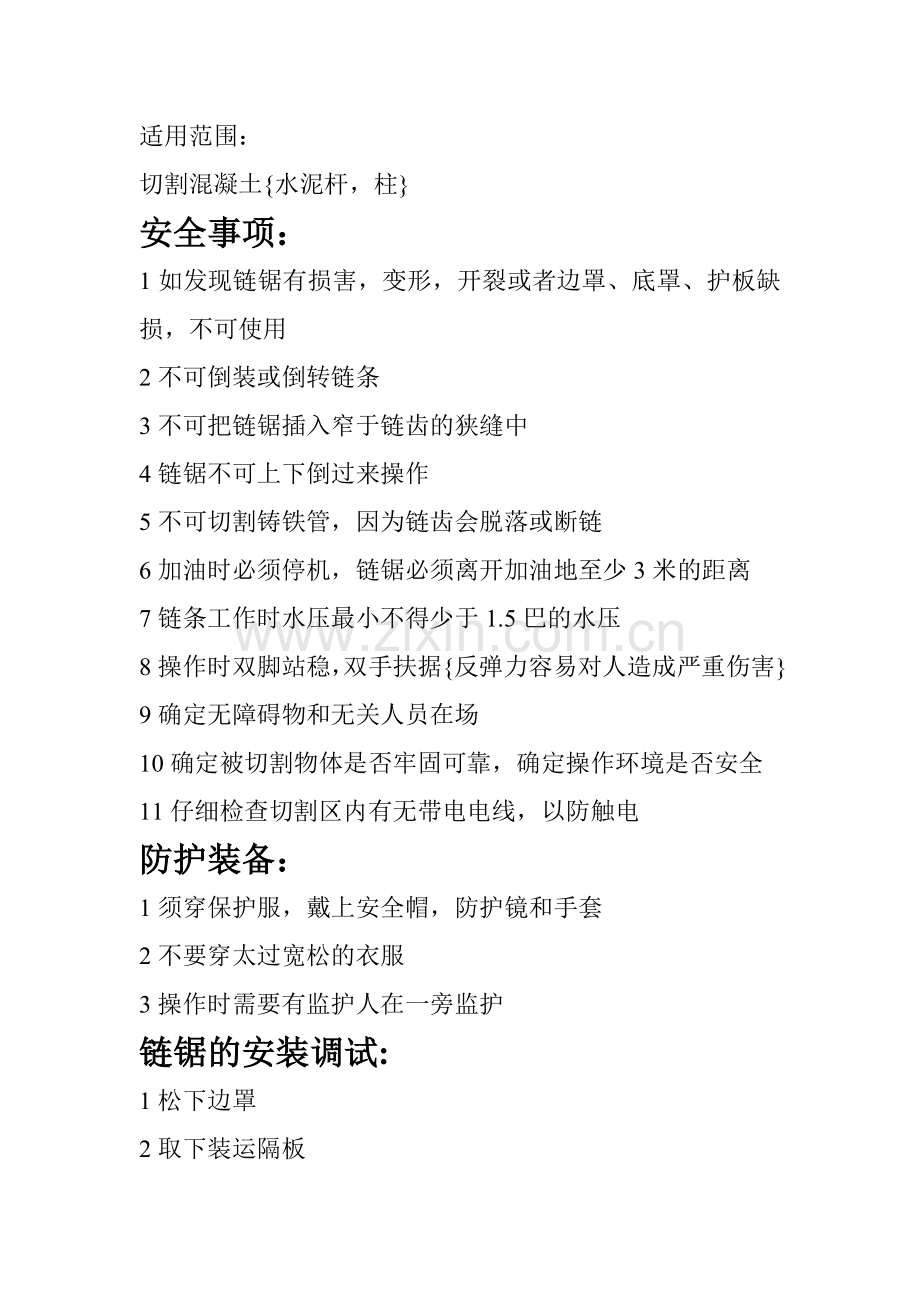

适用范围：
切割混凝土{水泥杆，柱}
安全事项：
1如发现链锯有损害，变形，开裂或者边罩、底罩、护板缺损，不可使用
2不可倒装或倒转链条
3不可把链锯插入窄于链齿的狭缝中
4链锯不可上下倒过来操作
5不可切割铸铁管，因为链齿会脱落或断链
6加油时必须停机，链锯必须离开加油地至少3米的距离
7链条工作时水压最小不得少于1.5巴的水压
8操作时双脚站稳，双手扶据{反弹力容易对人造成严重伤害}
9确定无障碍物和无关人员在场
10确定被切割物体是否牢固可靠，确定操作环境是否安全
11仔细检查切割区内有无带电电线，以防触电
防护装备：
1须穿保护服，戴上安全帽，防护镜和手套
2不要穿太过宽松的衣服
3操作时需要有监护人在一旁监护
链锯的安装调试:
1松下边罩
2取下装运隔板
3把链板置于定位销和链条调节销内
4从驱动链轮处开始捋链条装在链板上，然后顺移至链板前部
5装上边罩
6调试链条松紧程度{2-3mm} 如果链条太松就会从链板上脱落或者使驱动轮空转。如果太紧大量的动力都耗费在转动链条上而不是切割，如果太紧链锯可能完全无法转动。
燃油及启动：
燃油要求：1高质、无铅、辛烷值为90以上的汽油
2燃油比为25:1 汽油\润滑油混合
3绝不能使用水冷二冲程发动机润滑油
4绝不能使用四冲程发动机润滑油
5磨合期要用水来冷却链板和链条
启动前检查：链锯外观是否有无破损情况，燃油是否充足，链条松紧程度。查看周围环境时候具有工作条件。

冷机启动：1把点火开关切换到启动位置，拉出风门
2按下安全开关
3先开启水阀1/4圈，一旦链锯启动，马上开足水阀
4把链锯置于空地上，链条不要接触物体内。把右脚踏住链锯后把手的地步，左手握住前把手，用右手慢慢拉的启动握手，然后用力一拉。让启动绳自动回绕，如启动未成功，再拉一到七次。
5发动机点火后，推进阻风门杆，发动机启动后，扣一下板机使锁住的板机解除，让发动机怠速运转，由小到大调节气门帮助发动机热车。
热机启动：与冷机启动程序相同，只是无需关阻风门。
操作时安全注意事项：
1此工具需两人同时操作，一人切割一人压水相互配合
2链板、链条、边罩未裝妥前不可启动发动机
3链条置于清洁之地，链条未借助其他物体
4操作时须全力下锯，以防卡锯伤人
5链锯启动时不得玩耍以防伤人
6操作环境必须整洁以防水和泥浆把人滑到
7工作时压水人员应当备好充足的水源，保证工作全程链条的降温效果。
8切割锯在运行过程中不得离开使用人的控制范围之内
9切割时应当选择适当的姿势，以保证人员的安全
10切割物体时应选择适当的切割方法与切入的角度，有效的加快切割速度，降低链条的磨损。
维护保养：
1链锯使用完毕后，开着水运转链锯至少15秒以冲去残留在链条、链板、驱动轮上的水泥、浆泥和碎石
2清洗锯体，清洗时要防止计入化油器、排气系统’如水进入排气孔，把链板尖指向地面，拉动启动器几次，把水排除消声器
3写下链板和链条，用高压水流冲洗紧链器，然后用油润滑
4清洗后，把锯体、链条、链板、驱动链轮喷涂一遍轻油，以防锈及水泥浆堆积
5驱动链轮{齿圈}是易耗品，每次换新链条式须一起更换。
6根据链条的使用磨损，视情况进行更换
7工具使用完毕应当存放于通风道干燥处，严禁暴晒雨淋。
故障原因
1发动机不起火或者启动困难
检查燃料是否存在油比不合理的情况或者混合油存放时间过长已经变质，
检查火花塞是否有损坏或堵塞情况，应及时的更换和清洁。
冬季有可能存在天气过凉发动机温度过低发动机不易起火
2链条不带动
链条安装过紧，
3切割速度慢
链条金刚石可能被磨光，应及时更换链条
4断链
链条装反，缓冲齿应在金刚石块前切向物体：或者切割时前进推力不够，避免链条跳动和抖动。
