第一节民用建筑构造设计

构造设计包括结构形式，建筑构配件的尺寸，决定建筑物强度
1. 基础：起立足承重作用，
基础：建筑物埋在地面以下的承重结构
地基：基础下面承受压力的土层
地基的容许承载力：单位面积能承受的由基础传下的荷载能力
柔性基础：用钢筋混凝土做的基础
1.决定于地基土的性质
2．决定于类型与材料，见P50
3．埋置深度：根据荷载大小，容许承载力，地下水位，一般在冰冻线以下
基础的最小埋深：不得浅于0。5米
4．荷载P<容许承载力R，注意偏心受压
5．管线与基础的关系，管线不能穿基础，必须设管沟，见P105
各种地基土的表示方法
墙
1作用：围护、承重、分隔作用，
2种类：按位置分：内墙：保温隔音作用、外墙：保温、隔热、坚固、防水、耐久
按受力分：承重墙、非承重墙（隔墙）
按饰面分：清水墙、浑水墙
3承重墙的承重方式：
横墙承重：纵墙围护，可开大窗，适用于住宅、宿舍、办公室
纵墙承重：开间大，适用于厂房、车间
混合承重：灵活利用
4砖墙的基本构造240*115*53
东北490? 华北370? 华南240
1. 梁
1过梁：架在门窗二端的承重构件，砖砌平拱，钢筋砖过梁
2圈梁：连接墙体、相互连接成封闭交圈的水平构件，顶层、楼扳层、基础、门窗过梁处
3地基梁：基础上的圈梁
1. 变形缝：
当建筑物面积大、长度长、层高不同时，为防止地基沉降造成建筑物变形破坏，在设计中预留的垂直空隙，将建筑物分成互不相连的单独部分，这种缝称变形缝
1伸缩缝：为防止温度变化热胀冷缩造成建筑物破坏而预留的缝，20~30mm
2沉降缝：为防止高矮建筑因荷载不同造成沉降变形而预留的缝，30~50mm

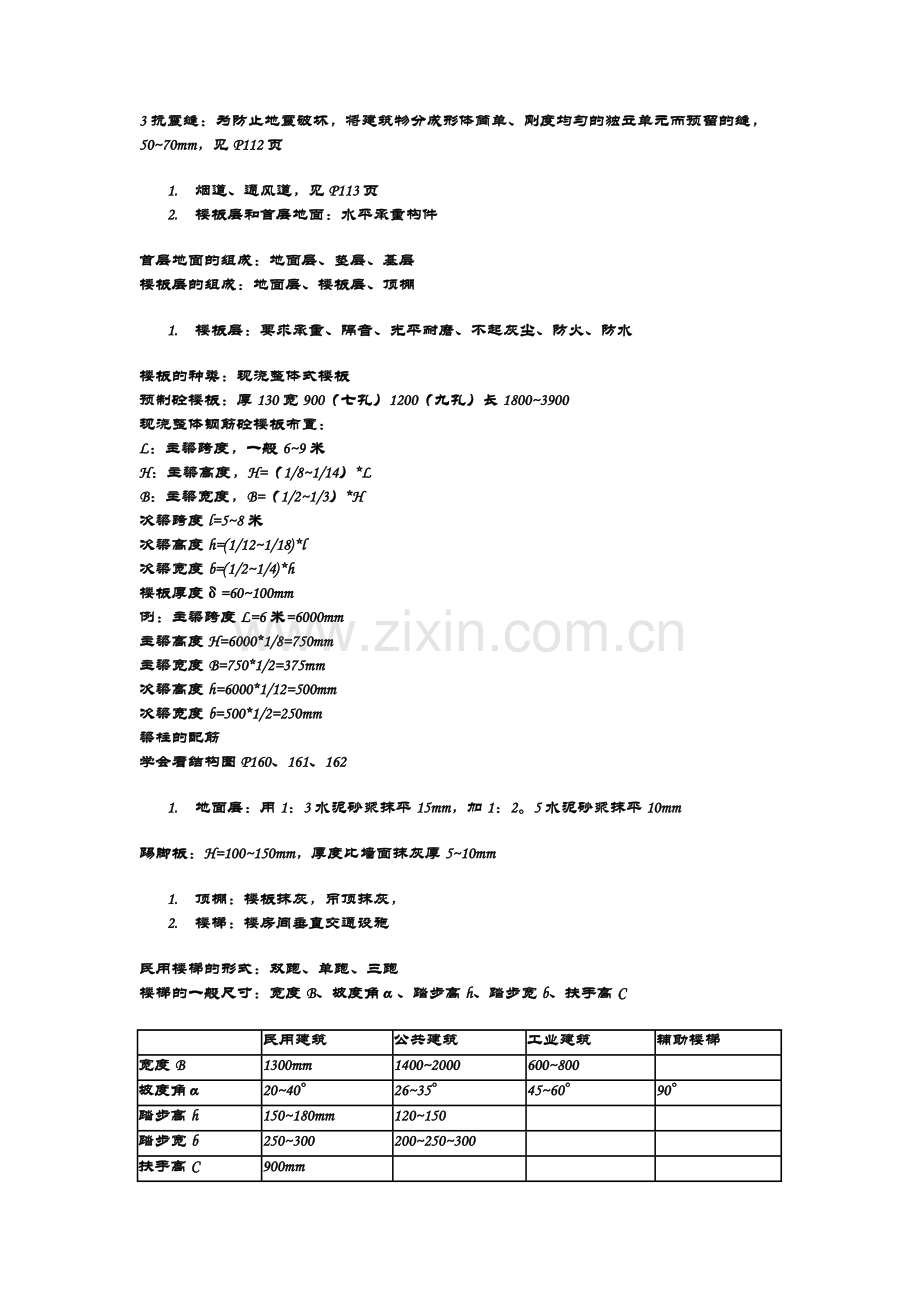

3抗震缝：为防止地震破坏，将建筑物分成形体简单、刚度均匀的独立单元而预留的缝，50~70mm，见P112页
1. 烟道、通风道，见P113页
2. 楼板层和首层地面：水平承重构件
首层地面的组成：地面层、垫层、基层
楼板层的组成：地面层、楼板层、顶棚
1. 楼板层：要求承重、隔音、光平耐磨、不起灰尘、防火、防水
楼板的种类：现浇整体式楼板
预制砼楼板：厚130宽900（七孔）1200（九孔）长1800~3900
现浇整体钢筋砼楼板布置：
L：主梁跨度，一般6~9米
H：主梁高度，H=（1/8~1/14）*L
B：主梁宽度，B=（1/2~1/3）*H
次梁跨度l=5~8米
次梁高度h=(1/12~1/18)*l
次梁宽度b=(1/2~1/4)*h
楼板厚度δ=60~100mm
例：主梁跨度L=6米=6000mm
主梁高度H=6000*1/8=750mm
主梁宽度B=750*1/2=375mm
次梁高度h=6000*1/12=500mm
次梁宽度b=500*1/2=250mm
梁柱的配筋
学会看结构图P160、161、162
1. 地面层：用1：3水泥砂浆抹平15mm，加1：2。5水泥砂浆抹平10mm
踢脚板：H=100~150mm，厚度比墙面抹灰厚5~10mm
1. 顶棚：楼板抹灰，吊顶抹灰，
2. 楼梯：楼房间垂直交通设施
民用楼梯的形式：双跑、单跑、三跑
楼梯的一般尺寸：宽度B、坡度角α、踏步高h、踏步宽b、扶手高C

民用建筑
公共建筑
工业建筑
辅助楼梯
宽度B
1300mm
1400~2000
600~800

坡度角α
20~40°
26~35°
45~60°
90°
踏步高h
150~180mm
120~150

踏步宽b
250~300
200~250~300

扶手高C
900mm

楼梯必要时设立休息平台，宽度不小于楼段宽度，考虑搬运物体时转弯的可能。
1. 房顶：分为承重构件与围护构件两部分，承重、保温、隔热
种类：平顶、坡顶，比较优缺点
梁间距小，板厚度小；梁间距大，板厚，梁截面随跨度而增大
新型屋顶结构：壳体、悬索、网架结构
材料：木、砼、钢筋砼、砖混、钢架、
房顶的坡度：民用：1：1~2。5? 工业建筑1：12~14
1. 门窗：窗应满足通风采光需要，门要适应人与设备通行所需尺度
窗的种类：木窗、钢窗、铝合金窗、塑钢窗；平开窗、推拉窗、翻窗
门：镶板门、胶合板门、钢门；平开门、推拉门
第二节工业建筑构造设计
1. 单层厂房的承重结构类型：按材料分
2. 砖混结构：砖墙+钢筋砼柱、梁、屋架+吊车梁? 跨度<15m,檐高8m,吊车<50吨，适合小型厂房
3. 钢筋砼结构? 钢筋砼屋架+钢筋砼柱? 跨度>30m檐高20m吊车100~200吨，适合大多数一般厂房P133
4. 钢-钢筋砼结构? 钢屋架+钢筋砼柱 ?跨度>15m,适合大跨度厂房
5. 钢结构? 钢屋架+钢柱，适合大型、重型、高温、振动大的厂房
6. 装配式钢筋砼结构P133
横向骨架：保持水平方向稳定? 基础、柱
纵向骨架：保持垂直方向稳定? 由联系梁、地基梁、吊车梁、屋面板、柱间和屋架间支撑组成
通过骨架把荷载传到地基，外围仅起围护作用，仅承受风力和自重
装配式钢筋砼结构的柱、基础、梁及其他构件都是预制的，可查标准图集
1. 柱：垂直方向传递荷载
无吊车的厂房? 柱截面最小尺寸300*300或300*400mm
有吊车梁的柱? 柱截面尺寸按吊车荷载重计算
风机、水泵、锅炉在5吨以下，可以不用吊车
1. 有吊车梁的柱要做牛腿墩
荷载传递：吊车-吊车梁-牛腿-柱-基础-地基
牛腿墩可以做成单面、双面、高墩、低墩、以适应高低不同多跨度厂房的需要
1. 基础：工厂厂房：单独基础
民用建筑：条形基础
1. 屋顶结构：主要构件：屋架、屋面梁、屋面板、檩条P136
两种体系：有檩屋顶、无檩屋顶
单坡、双坡、组合、梯形、拱形、折线形P137
单坡房架6~9米
双坡12~15~18米
组合>15米
侧窗与天窗
1. 单层厂房定位轴线的标定
2. 封闭式的定位轴线标定：房架在外墙内侧，两者之间不留缝隙的标定方法叫封闭式
柱上搭屋架，铺以6米屋面板，屋面板与外墙间没有空隙
一般柱距6米，吊车<20吨，联系尺寸<150mm
1. 非封闭式的定位轴线标定P142
柱距>6米，吊车>20吨，联系尺寸500mm
1. 纵向与横向定位轴线的标定
2. 变形缝的标定P141
第三节特种工程建筑结构设计
1. 给排水构筑物
2. 水泵房：单独设置，离居住建筑距离不得小于25米，并应设在厂房下风向
泵房耐火等级按耐火规范1~2级
泵房净高：无吊车，不得小于3米，有吊车根据起重设备高度+0。5米
深度大于3米的地下泵房，楼梯设休息平台
经常有人办公的机器间，气温16~35度，水泵组自动化管理时，不得低于5℃
1. 水塔、水箱：选址要接近供水用户，地势较高处，位于烟囱及污染车间上风向
保温、防冻、防雷
1. 蓄水池：学会选用标准图p159~163
水处理用池：沉淀池、滤池、曝气池：容量、形式、尺寸由工艺设计决定
贮水池、高位水池、调节池：容量、标高、水深由工艺确定；池型、尺寸由结构经济性、场地、施工条件决定
