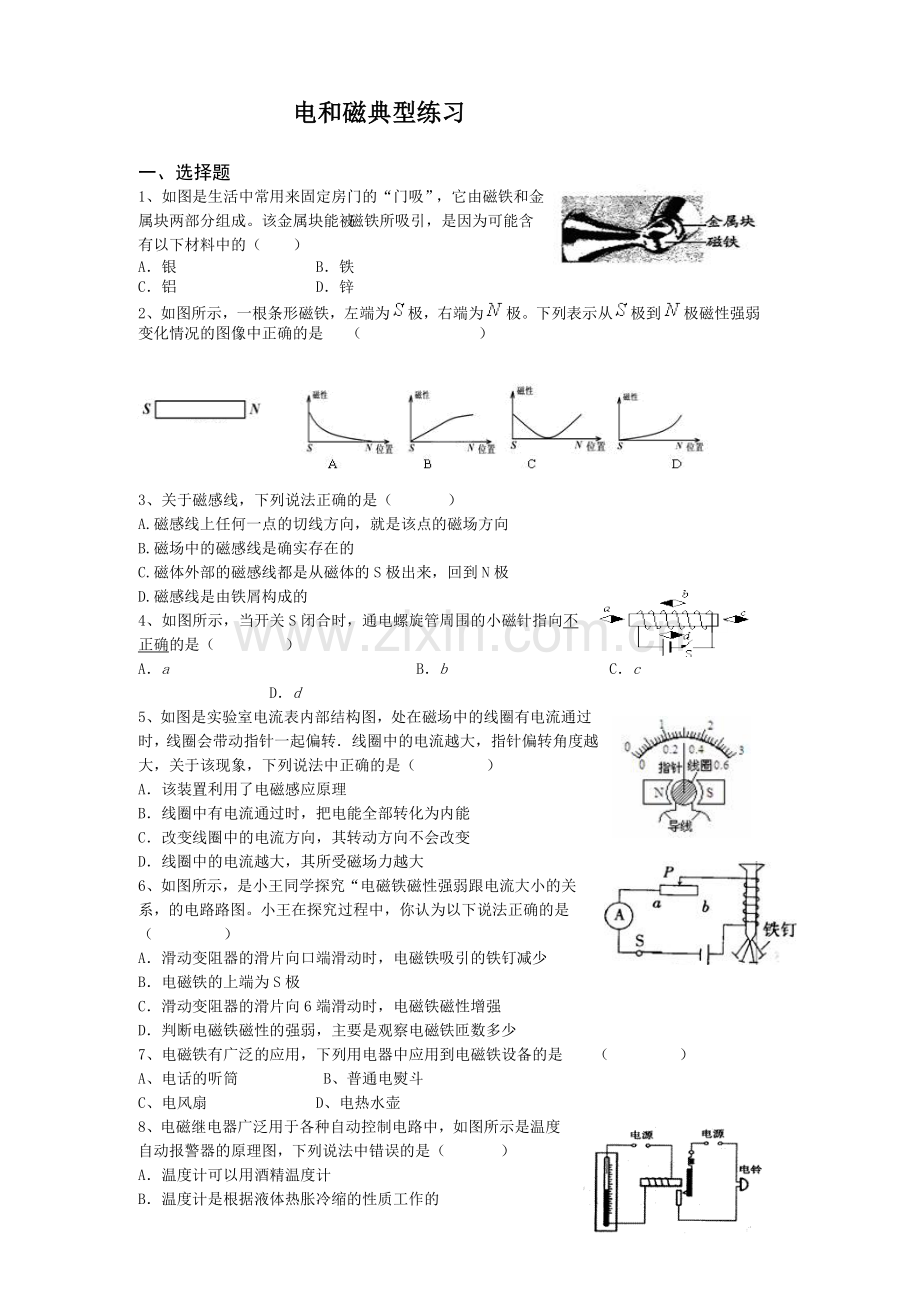

电和磁典型练习

一、选择题
1、如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属块能被磁铁所吸引，是因为可能含有以下材料中的（　　）
A．银 B．铁
C．铝 D．锌
2、如图所示，一根条形磁铁，左端为极，右端为极。下列表示从极到极磁性强弱变化情况的图像中正确的是  （        ）

3、关于磁感线，下列说法正确的是（    ）
A.磁感线上任何一点的切线方向，就是该点的磁场方向
B.磁场中的磁感线是确实存在的
C.磁体外部的磁感线都是从磁体的S极出来，回到N极
D.磁感线是由铁屑构成的
4、如图所示，当开关S闭合时，通电螺旋管周围的小磁针指向不正确的是（     ）
A．a                 B．b         C．c                  D．d
5、如图是实验室电流表内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中的电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是（     ）
A．该装置利用了电磁感应原理
B．线圈中有电流通过时，把电能全部转化为内能
C．改变线圈中的电流方向，其转动方向不会改变
D．线圈中的电流越大，其所受磁场力越大
6、如图所示，是小王同学探究“电磁铁磁性强弱跟电流大小的关系，的电路路图。小王在探究过程中，你认为以下说法正确的是（     ）
A．滑动变阻器的滑片向口端滑动时，电磁铁吸引的铁钉减少
B．电磁铁的上端为S极
C．滑动变阻器的滑片向6端滑动时，电磁铁磁性增强
D．判断电磁铁磁性的强弱，主要是观察电磁铁匝数多少
7、电磁铁有广泛的应用，下列用电器中应用到电磁铁设备的是  （     ）
A、电话的听筒      B、普通电熨斗
C、电风扇      D、电热水壶
8、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（    ）
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路。
9、下列设备中利用电磁感应原理工作的是(    )

10、如图所示是小明探究在“什么情况下磁可以生电”的实验装置，其中能够使电流计指针发生偏转的是
A.ab不动，磁体上下移动
B.ab不动，磁体左右移动
C.磁体不动，ab上下移动
D.磁体与ab一起向右移动
11、对以下实验装置所研究物理问题的描述，正确的是

A．图a用来演示磁场对通电导线的作用  B．图b用来演示电磁感应现象
C．图c用来演示电磁铁的极性与电流方向的关系 D．图d用来演示是电荷间的相互作用规律
12、关于电与磁，下列说法正确的是                               （   ）
A．指南针是我国古代四大发明之一，最早的指南针“司南”静止时它的长柄指向北方
B．电磁波可以在真空中传播，其传播速度大约3×108m/s。光就是一种电磁波
C. 1820年，英国物理学家法拉第发现了电流的磁效应
D．电动机通电时，转子转动，机械能转化为动能
13、小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（     ）
A.电磁铁能吸引的大头针越多，表明它的磁性越强
B. 若将两电磁铁上部靠近，会相互吸引
C.要使电磁铁磁性增强，应将滑动变阻器的滑片P向右移动
D. B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流。
14、关闭并拔出电动自行车的钥匙，用力踩踏使其前进，会发现按下喇叭开关时，喇叭也能发出鸣叫，这是因为此时（　　）
A．电动自行车的内部电路漏电了  B．钥匙开关没有切断喇叭与电源的连接
C．发电机变成了电动机          D．电动机变成了发电机
二、作图题
15、请在如图所示中画出两磁极间磁感线的分布并标明方向。
16、根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

三、填空题
17、a、b为两个条形磁铁的两个磁极，根据右图所示 的磁感线方向，可以判断a为                极，b为            极，小磁针的上端为           极.
18、如右图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同名磁极相互________的原理，从而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力。科学家         首先发现电和磁有联系。
19、如图所示的是恒温箱的简易电路图．分析电路可知：当箱内温度低于金属丝A所指的温度时，电磁铁_______(选填“有”或“无”）,磁性，电热丝________(选填“通电”或“断电”）。
20、如图所示是温度自动报警器，当温度达到       ℃时，电铃发声报警，此时电磁铁的左端是    极．

21、如图所示是一种防盗报警器，当有人踩踏板时报警器通过　    灯亮来报警。（选填“甲”或“乙”）
22、如图所示的两个模型，其中甲图是         机的模型，它是根据                         制成的，乙图是         机的模型，它是根据                                 制成的。

23、电动机是利用________________________的原理使线圈转动，并利用        及时改变                ，以保持线圈的持续转动。

四、实验,探究题
24、为探究电磁铁的磁性与哪些因素有关，小丽同学作出以下猜想：
  猜想A：电磁铁通电时有磁性，断电时没有磁性
  猜想B：通过电磁铁的电流越大，它的磁性越强
  猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用
漆包线（表面涂有绝缘的导线）在大铁钉上绕若干圈，制成简单的电磁铁。如图所示
的a、b、c、d为实验中的四种情况。
根据小丽的猜想和实验，完成下面填空：

⑴．通过观察电磁铁吸引大头针数目多少的不同，来判断它              的不同。
⑵．通过比较         两种情况，可以验证猜想A是正确的。
⑶．通过比较         两种情况，可以验证猜想B是正确的。
⑷．通过比较d中甲、乙两电磁铁，发现猜想C不全面，应补充                     ；
d图中，这两个电磁铁是         (选填“串联”或“并联”)，
⑸．小曼问小丽d中的研究方法主要是                  ，在我们的物理学习中还有哪里用到这种方法，请出一个例子：                                。
参考答案
一、选择题
1、B 2、C 3、A 4、D 5、D 6、B 7、A 8、A 9、D 10、B11、D 12、B13、A 14、D
二、作图题
15、如图所示：

16、磁感线方向；小磁针N极；电源正、负极
三、填空题
17、S   S  N
18、排斥；奥斯特
19、无   通电
20、98  (97.5--98.5范围内均可得分)  S（或“南”）
21、　乙
22、电动  通电线圈在磁场中受力转动  发电  电磁感应现象
23、磁场对电流的作用（等） 换向器 线圈中电流方向
四、实验探究题
24、⑴．磁性强弱           ⑵．a、b           ⑶．b、c
⑷．当电流相同时；           串联
⑸．控制变量法，
例子：研究电流与电压电阻的关系；研究电流产生的热量与哪些因素有关。
