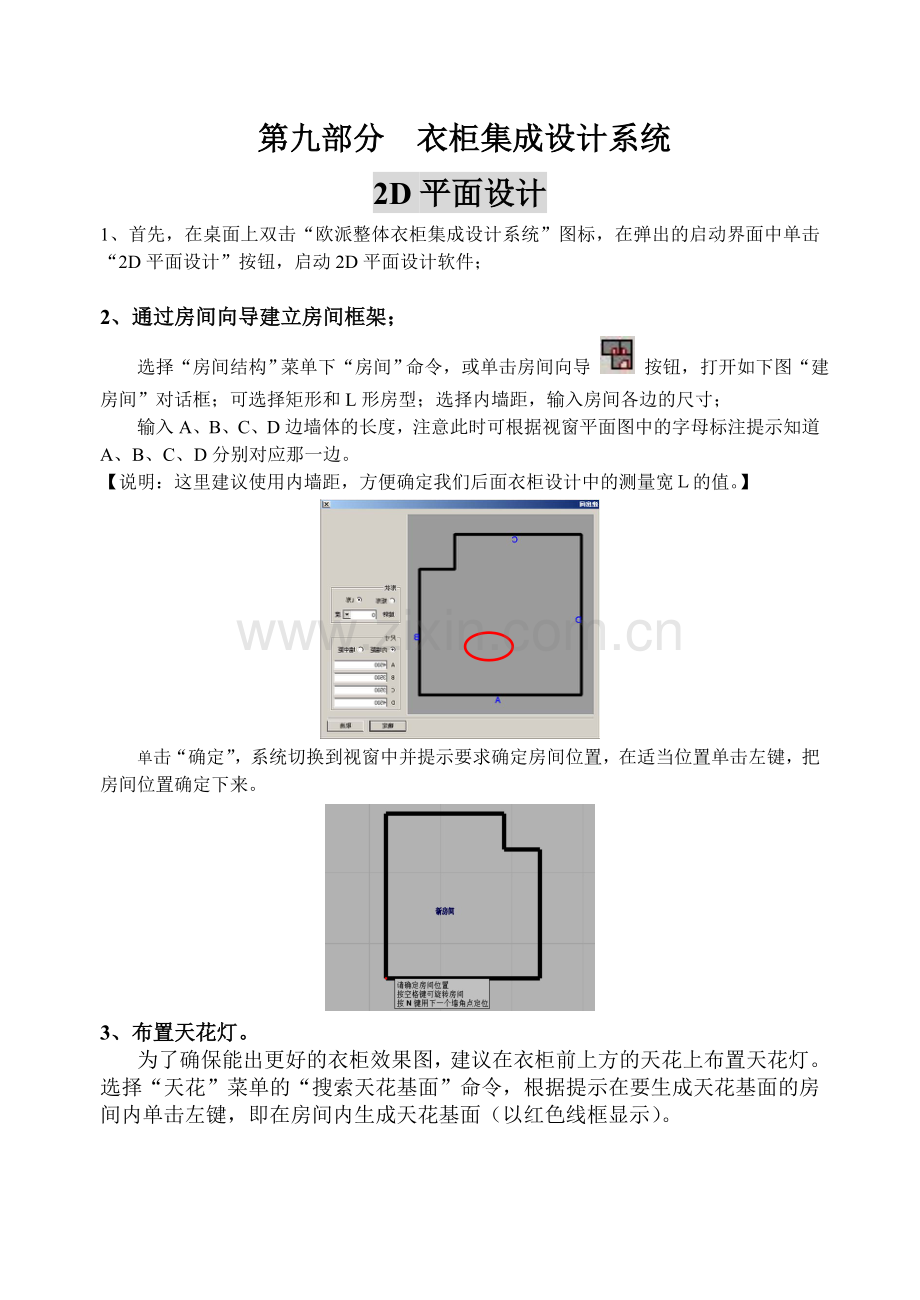

第九部分 衣柜集成设计系统
2D平面设计
1、首先，在桌面上双击“欧派整体衣柜集成设计系统”图标，在弹出的启动界面中单击“2D平面设计”按钮，启动2D平面设计软件；
2、通过房间向导建立房间框架；
选择“房间结构”菜单下“房间”命令，或单击房间向导 按钮，打开如下图“建房间”对话框；可选择矩形和L形房型；选择内墙距，输入房间各边的尺寸；
输入A、B、C、D边墙体的长度，注意此时可根据视窗平面图中的字母标注提示知道A、B、C、D分别对应那一边。
【说明：这里建议使用内墙距，方便确定我们后面衣柜设计中的测量宽Ｌ的值。】
单击“确定”，系统切换到视窗中并提示要求确定房间位置，在适当位置单击左键，把房间位置确定下来。
3、布置天花灯。
为了确保能出更好的衣柜效果图，建议在衣柜前上方的天花上布置天花灯。选择“天花”菜单的“搜索天花基面”命令，根据提示在要生成天花基面的房间内单击左键，即在房间内生成天花基面（以红色线框显示）。
选择“天花”菜单的“直线布灯”命令，根据提示分别点选第一点和第二点。弹出如下“直线布灯”对话框，输入布灯的个数和设置生成方式后，单击确定。
一排天花灯即在房间内生成，如图所示。
4、布置门窗。
选择“房间结构”菜单下“门窗”命令，或单击单开门 按钮，弹出门窗尺寸对话框。
设置好门窗尺寸后，单击“确定”。根据提示在视窗中点选要开门窗的墙，然后点取门窗插入的位置即可（此操作可反复使用建立多个门窗，直到单击右键结束该操作）。
到此，这个样板房的墙体框架平面图就基本设计好了。
5．家具布置
在平面设计的时候，我们可以在场景中添置家具，选择“房间结构”菜单下的“布置家具”或者按空格键，就会弹出布置家具的对话框，双击左键选择家具然后将其放置于房间内部，在生成三维场景以后您布置的家具也会一起生成。
6．生成三维
在2D平面设计界面中选择“三维场景”菜单下的“生成3D场景”命令。弹出选择“导入模板文件”对话框，选择其中一款装修风格模板，单击“确定”。房间被导入3D中。
进入三维后，系统首先要求对柜身、顶封板进行材料设置，选中部件名称为柜身那一栏，然后单击“选择材质”按钮，设置柜身的材料。双击选择所需要的材料，这样柜身的材料就已经定义好了。
用同样方法设置好顶封板的材料，然后单击“确定”完成材料设置。
【说明：】
如果以后需要修改柜体材料，只要选择“欧派衣柜”—“智能专家配色”命令，便可对所用材质重新进行设置，设置完毕点击确定，系统会询问是否更新场景中物体的材料，选择需要更新部分，单击“确认”则系统将会自动更改相应的材料。
材料设置完毕后，系统会提示输入客户信息，此处填写的资料在输出报价单时会显示在报价单的表头位置。如填写后需要修改，可选择“报价”－“订单资料”进行修改。
3D实景设计
一、标准板式衣柜
A、一字型结构
1、 柜体布置
选择“欧派衣柜”—“标准衣柜设计”—“标准柜体单元布置”命令，系统弹出选择产品对话框，如右图所示。
1) 在对话框中的一级目录选择柜体单元或其他配件，用户可以根据需要修改要布置的单元的宽、深、高以及它的定位方式；然后选择“布置->”按钮开始布置单元；（如果宽，深，高灰色显示表示不可以改大小）。
2) 在工作区中用鼠标左键选择衣柜单元放置的位置，系统具有智能自动停靠功能，当单元变成浅绿色时，表示单元的位置合适，当柜体放置于墙角但方向不对时，可点击空格键可以改变布置的方向。
例如要布置2100高度的地柜柜体，则要将选择的柜体高度改为2082，布置完毕后，将靠墙的左右外侧板的深度改为2100（方法参见“板件菜单命令介绍”中的“板件改大小”命令），此时要再为柜体布置一块顶板，选择“板件”—“生成”—“横隔板”命令，按照系统提示，
选择左右外侧板，在弹出的横隔板设置对话框中将“相对于左板下部的距离”数值设置为2100，则顶板布置完毕。
如要为柜体增加布置顶柜，则选择“欧派衣柜”—“顶柜”—“生成”命令，顺序点击地柜的左、右侧板，在弹出的顶柜对话框中可对顶柜的宽度、高度、深度，以及板件的尺寸进行设置，如无特殊要求，可使用默认数值，仅对顶柜高度进行修改即可，注意此处顶柜高度包含顶线高度。设置完毕后点击确定进入下一步。
在弹出的顶线设置对话框中，可使用默认选项。当顶柜左端或右两端不靠墙时，则选择安装左端或右端的顶线。设置完毕后，点击确定进入下一步。
在弹出的顶柜设置对话框中，可对要生成的顶柜的类型进行选择，在“分隔”选项处，如选择“立隔板分隔数”为2时，即代表将顶柜分隔为三部分。如选择“等内距分布”，则顶柜所分内空相等。当不选择等内距分布时，可在输入框中输入数值来调节立隔板之间的距离。设置完毕后点击确定进入下一步。
在弹出的立隔板缩进对话框中，可在“前”处输入数值20，代表立隔板前缩进20，设置完毕点击确定进入下一步。
在弹出的“顶柜门板安装类型”对话框中，可选择顶柜所要安装的门板类型，选择完毕后点击确定进入下一步。
在弹出的对话框中对底板的厚度进行设置，设置完毕后点击确定，顶柜制作完毕。
此时如要安装柜门可参考使用说明中“门板菜单介绍”中的“门板与抽屉”命令。
2、配件布置
当柜体设置完毕后，可向柜体内部添加各种配件，如挂衣杆、抽屉、西裤架、领带盘等。方法为点击“欧派衣柜”－“显示布置窗口”选项，或点击键盘的F2键。在屏幕左侧弹出的布置菜单中。在一级目录选择 “配件库”，在二级目录中选择所需的配件。我们下面介绍几种常见的衣柜配件的安装方法：
（1）、挂衣杆、领带盘、抽屉、裤架的安装
在屏幕左侧的布置菜单中选择需要的配件然后点击“布置”按钮。根据屏幕下方提示栏中的提示，点击需选择放置物体的横隔板、底板或顶板，弹出如下定位对话框，根据需要确定在层板上或下、左或右或中间、前或后或中间以及位置值，产品将自动布置在所选择层板的指定位置上。
（2）、层板的安装
点击“板件”－“生成”－“横隔板”，根据屏幕下方命令行中的提示，按照顺序点击要安装层板柜体的左板、右板。然后点击右键弹出横隔板属性对话框，其中可对“板厚”、“相对左板缩进”、“相对左板下部距离”进行设置，点击确定完成。
（3）、抽屉锁
点击布置后，物体会随光标移动，将物体放置好后点击左键完成。
3、趟门
（1）、趟门生成
选择“欧派衣柜”—“滑动门”—“生成”命令，在弹出的移门选择对话框中选择趟门的定位方式。有壁柜门和隔断门两种生成方式。选择壁柜门选项，此时根据屏幕下方命令行中的提示顺序点选柜体的“左旁板”、“右旁板”、“顶板”、“底板”，弹出对话框（如下图）。此时可对门板样式、框架材料、趟门尺寸、门扇数、门板宽度等进行设置。选择完毕后点击确定完成。
（2）、趟门修改
对所定义的趟门进行修改。单击“欧派衣柜”—“滑动门”—“修改”，用鼠标选定要修改的趟门，弹出对话框，可选择门板样式、框架类型、门板宽进行修改。
（3）、设置门板配置样式
我们如果要自己设置门板样式，可选择“欧派衣柜”—“滑动门”—“设置门板配置样式”命令，在这里可以通过[增加]命令来新建门板，通过[修改]、[删除]等命令来进行门板编辑，也可以通过[复制生成]命令在现有门板样式上复制生成一个新的方案然后再在上面进行修改，大大提高工作效率。
我们以一个新的未分割的门板为例来介绍如果进行趟门设计。
先点击“增加”新建一个方案名称,例如取名为“1”，右键点选要划分的区域，区域变成黄色，表示我们正在对这个区域进行编辑。
点“水平分割”，弹出“水平分割”对话框，我们现在整扇门离下边1/6的位置作个横框。
同理，在离整扇门的上面1/6的位置再作个横框，此时我们要特别注意，因为我们已经划分了1/6，现在是在对剩下的5/6进行编辑，所以左上角，右上角点的选择是指所选区域的(变黄部分)的左上角，右上角而不是整扇门的。所以如果要实现离整扇门的上面1/6的位置再作个横框，这个时候输入得到高度是剩下部分，也就是变黄区域的左上角和右上角的区域高的1/5。
划分后得到的结果见下图，我们分别按右键对各个部分的材质进行指定，对整扇门板的价格进行设定。点选“确定”即完成一个新的趟门方案的添加，垂直分割道理也是一样。
趟门价格设定
【注意】在进行门板划分的时候，如果当门板高度变化的时候划分的区域不需要按比例变化，我们可以在划分的对话框中输入具体的数值，如果想作一条倾斜的横框，只要输入的数值使得作出的横框不平行即可，提示“基准点”的左下角，右下角，左上角，右上角的选择是指选择区域(黄色区域)的四个角点。
4、效果图
点击“渲染”菜单—“开始光能传递计算”。在弹出的“开始计算”对话框中，选择“计算方式”为“不断计算，直到[停止]按钮键按下”。但是要求误差率小于1℅（如下图），误差率越小效果越好。当觉得效果满意时，可点击“停止”来停止计算。也可选择指定计算时间为3－5分钟，如电脑速度够快，可延长计算时间。计算时间越长效果越好。
其他选项用默认即可。点击完成，开始光能传递计算。
光能传递计算完毕后，点击“渲染”—“光能传递调节亮度”，弹出“调节亮度”对话框，可按着鼠标左键拉动“亮度”、“曝光”、“对比度”三个滑动条来对整个场景进行调节，点击确定完成。
注意：“亮度”和“曝光”两个滑动条之间距离不宜相离太远，否则对效果会有影响。
点击“渲染”—“拍照”命令，提示保存效果图。点击保存后弹出“保存图像”对话框，选择渲染方式为光线跟踪，并点击“光线跟踪选项”，将消锯齿点数设置为3，其他选用默认，点击确定开始拍照。
5、输出平立面图
选择“图纸”－“综合出图”命令，弹出“综合出图”对话框，如图所示。
勾选要输出的出图类型和出图比例，并选择图框样式，单击“确定”。
系统自动启动BtoCAD，并输出该衣柜的平立面图。
6、报价
衣柜布置完成后，可以对这款衣柜所用到的产品进行报价。选择“报价”－“自动报价”命令，弹出一个数据表格，在此可以对上面的产品点击右键进行编辑，也可以增加新的配件和新的内容及设置折扣率，完成后点击右键选择“输出报价单”直接导入到Excel报价表中。
注意：先在Excel中工具菜单下将宏的安全性设置设为“中”
使用报价及物料下的命令生成的表中用鼠标右键点击会调出相应菜单，其中选择输出报价单命令便可调用Microsoft Excel生成表格。
这里选择 启用宏
输入文件名保存文件便完成
B、转角结构
1、柜体布置及配件安装
先在转角位置布置转角柜，然后在转角柜的左边或右边布置一字型柜，其配件放置方法与一字型标准板式衣柜相同。
其柜体布置、顶板、顶柜生成布置方法参见一字型标准板式衣柜生成布置方法。
2、趟门生成
选择“欧派衣柜”—“滑动门”—“生成”命令，在弹出的移门选择对话框中选择“隔断门”—“选择墙定位”的生成方式，并输入门与墙左端及距墙前面距离，输入完毕后点击确定。此时系统提示选择定位墙，我们可用光标点击柜体背后与滑动门平行位置的墙体。在弹出移门设计对话框中对门板样式、框架材料、趟门尺寸、门扇数、门板宽度等进行设置。选择完毕后点击确定完成。
3、出效果图、报价单、平立面图方法同一字型标准板式衣柜。
二、整体板式衣柜
A、一字型结构
1、柜体设计
选择“欧派衣柜”—“整体板式衣柜”—“整体设计”命令，弹出“木质柜整体设计”对话框，如下图所示。
在对话框中可选择柜体形状，并可对柜体、板件及地脚的尺寸等进行设置。点击“下一步”按钮对柜体设置。
【说明：】
如果要布置2100高度的地柜柜体，则要将选择的柜体高度改为2082，柜体布置完毕后，将靠墙的左右外侧板的深度改为2100（方法参见“板件菜单命令介绍”中的“板件改大小”命令）
如果要为柜体添加层板，则用左键选择要安装层板的划分区域，然后点击右键，在弹出的菜单中选择编辑层板，在层板属性菜单中对板材厚度、数量、板材缩进数值等进行设置，然后点击确定完成。
如果要为柜体添加背板，则用左键选择要安装层板的划分区域，然后点击右键，在弹出的菜单中选择背板，在背板输入对话框中选择板厚及缩入数值，点击确定完成。
设置完毕后点击“完成”，此时柜体为浅绿色可随着鼠标光标移动。在工作区中用鼠标左键选择衣柜单元放置的位置。系统具有智能自动停靠功能，会自动将柜体靠于墙角位置。当柜体放于墙角但方向不对时，可按空格键改变布置的方向。
用同样办法继续布置柜体，柜体布置完毕后，再在右边靠墙处布置一外侧板，然后可为柜体布置顶板，其顶板布置方法同标准板式衣柜布置方法相同。
整体板式衣柜的配件、顶柜、趟门、报价单、效果图、平立面图布置设计方法参见标准板式衣柜。
B、转角结构
1、柜体布置及配件安装
先在转角位置布置L型或五角形的转角柜，对柜体尺寸等进行设置，并选择右外侧板选项，点击下一步生成并添加层板。然后在转角柜的左边或右边布置一字型柜，其柜体布置及配件放置方法与一字型标准板式衣柜相同。
其趟门、效果图、报价单、平立面图布置生成方法参见转角式整体板式衣柜的生成布置方法。
三、立柱式衣帽间
1、柜体设计
点击“欧派衣柜”—“立柱式衣帽间”—“自由布置”命令。屏幕左侧弹出布置菜单，在二级目录中选择立柱，在下方的选择框内选择“带弯立杆”，点击“布置”。
此时立杆为浅绿色可随着鼠标光标移动。用鼠标左键选择立杆放置的位置。系统具有智能自动停靠功能，会自动将柜体靠于墙角位置。当柜体放于墙角但方向不对时，可按空格以改变布置的方向。
2、配件布置
立杆位置确定好后，从二级目录中选取所需配件，点击“布置”键。然后点击立杆。弹出“柜层板定位”属性对话框，将“定位”选项设置为“以左板后端定位”，并且设置底部离地高度，点击确认完成。
此时继续布置带弯立杆，其会自动靠齐先前布置的物品，重复执行以上操作。
3、趟门
选择“欧派衣柜”—“滑动门”—“生成”命令，在弹出的移门选择对话框中选择“隔断门”—“选择墙定位”的生成方式，并输入门与墙左端及距墙前面距离，输入完毕后点击确定。此时系统提示选择定位墙，我们可用光标点击柜体背后与滑动门平行位置的墙体。在弹出移门设计对话框中对门板样式、框架材料、趟门尺寸、门扇数、门板宽度等进行设置。选择完毕后点击确定完成。
4、出效果图、报价单、平立面图方法同一字型标准板式衣柜。
最后提醒大家一下,软件在不断的升级,希望大家能通过上面的教程举一反三,能够熟练的掌握软件的使用,从而更好的与您的客户沟通,获得更多的订单.
四、课后试题:
1． 对如下房型进行衣柜布置：
要求：（1）进行直型柜设计布置或是做L型衣帽间.
（2）做到衣柜功能齐全.功能件齐全.
92
