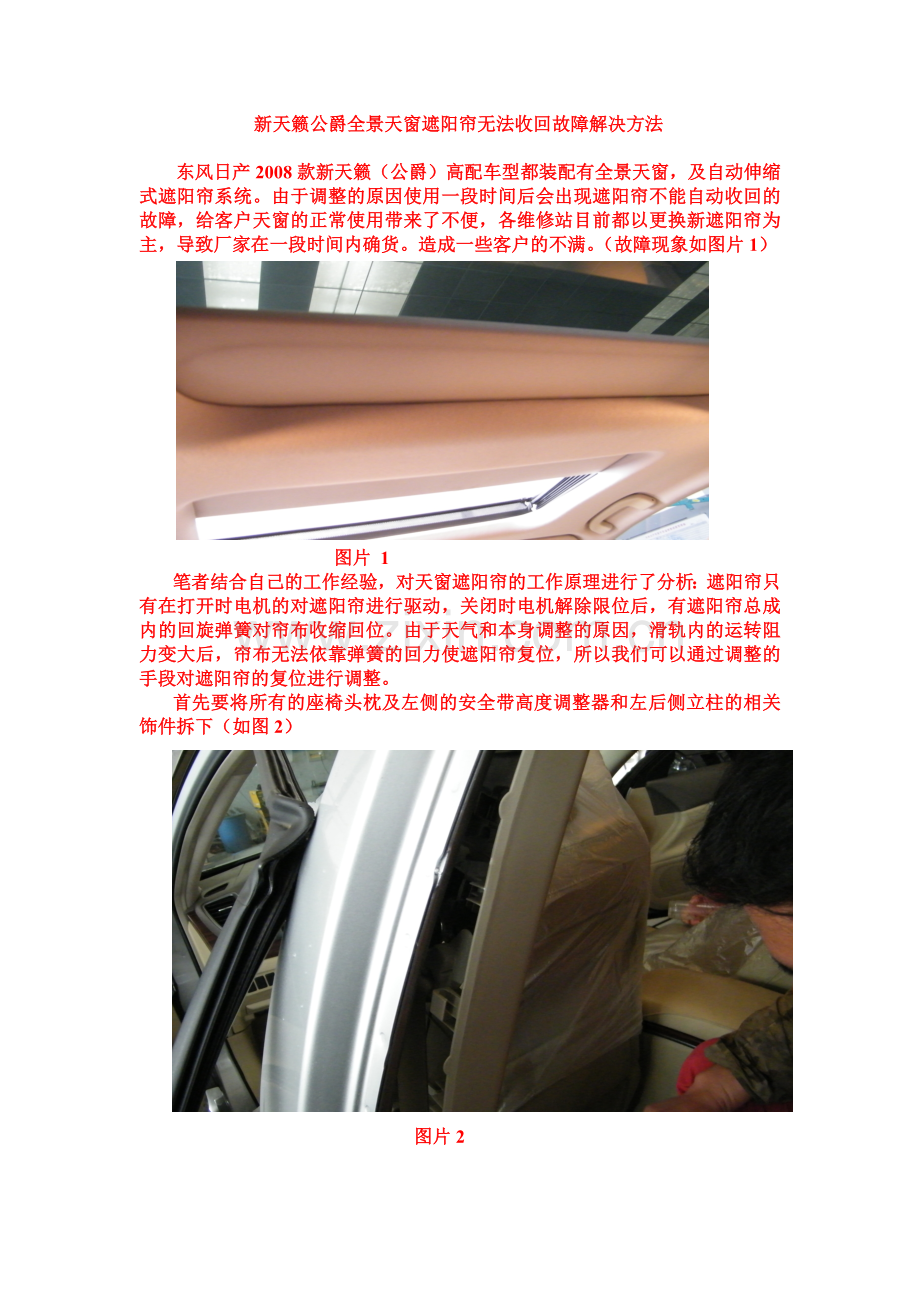

新天籁公爵全景天窗遮阳帘无法收回故障解决方法
东风日产2008款新天籁（公爵）高配车型都装配有全景天窗，及自动伸缩式遮阳帘系统。由于调整的原因使用一段时间后会出现遮阳帘不能自动收回的故障，给客户天窗的正常使用带来了不便，各维修站目前都以更换新遮阳帘为主，导致厂家在一段时间内确货。造成一些客户的不满。（故障现象如图片1）
图片 1
笔者结合自己的工作经验，对天窗遮阳帘的工作原理进行了分析：遮阳帘只有在打开时电机的对遮阳帘进行驱动，关闭时电机解除限位后，有遮阳帘总成内的回旋弹簧对帘布收缩回位。由于天气和本身调整的原因，滑轨内的运转阻力变大后，帘布无法依靠弹簧的回力使遮阳帘复位，所以我们可以通过调整的手段对遮阳帘的复位进行调整。
首先要将所有的座椅头枕及左侧的安全带高度调整器和左后侧立柱的相关饰件拆下（如图2）
拆下相关饰件后用手插入顶棚缝隙中轻轻拉下左侧顶棚（如图片3）
一位技师小心的用双手支撑住顶棚，让其与车顶留一点距离。另一位技师从后排座椅上方用短的十字螺丝刀拆下中间的3个顶棚定位支架。拆下后先拿下后面的遮阳帘总成，先将遮阳帘从固定支架上取下，用手握住遮阳帘固定轴，往蜷曲的方向旋转，使固定轴与轨道卡扣脱离开。注意用力均匀，不要拉坏卡扣。然后将遮阳帘总成向左侧压一下，然后先从右侧拿下遮阳帘总成，（如图片4）前侧方法相同。
然后用钳子夹住遮阳帘旋转轴，向里压一下后往逆时针方向旋转4—6圈，每转3/4圈将旋转轴拔出复位。压下后继续，直到总圈数符合即可。（如图片5）
调够总圈数后，将旋转轴拉出复位。然后将遮阳帘帘布展开后重新收紧。
（如图片6）
然后将遮阳帘总成，顶棚固定支架，顶棚等安装复位后试车，要确认故障排除。此故障关键点就是遮阳帘旋转轴旋转圈数，以及顶棚拆装时不能强制用力，这样会使顶棚变形。希望以上的维修步骤对大家的实际工作会有所帮助。
南京华星汽车销售有限公司
杨卫军
2009-12-17
