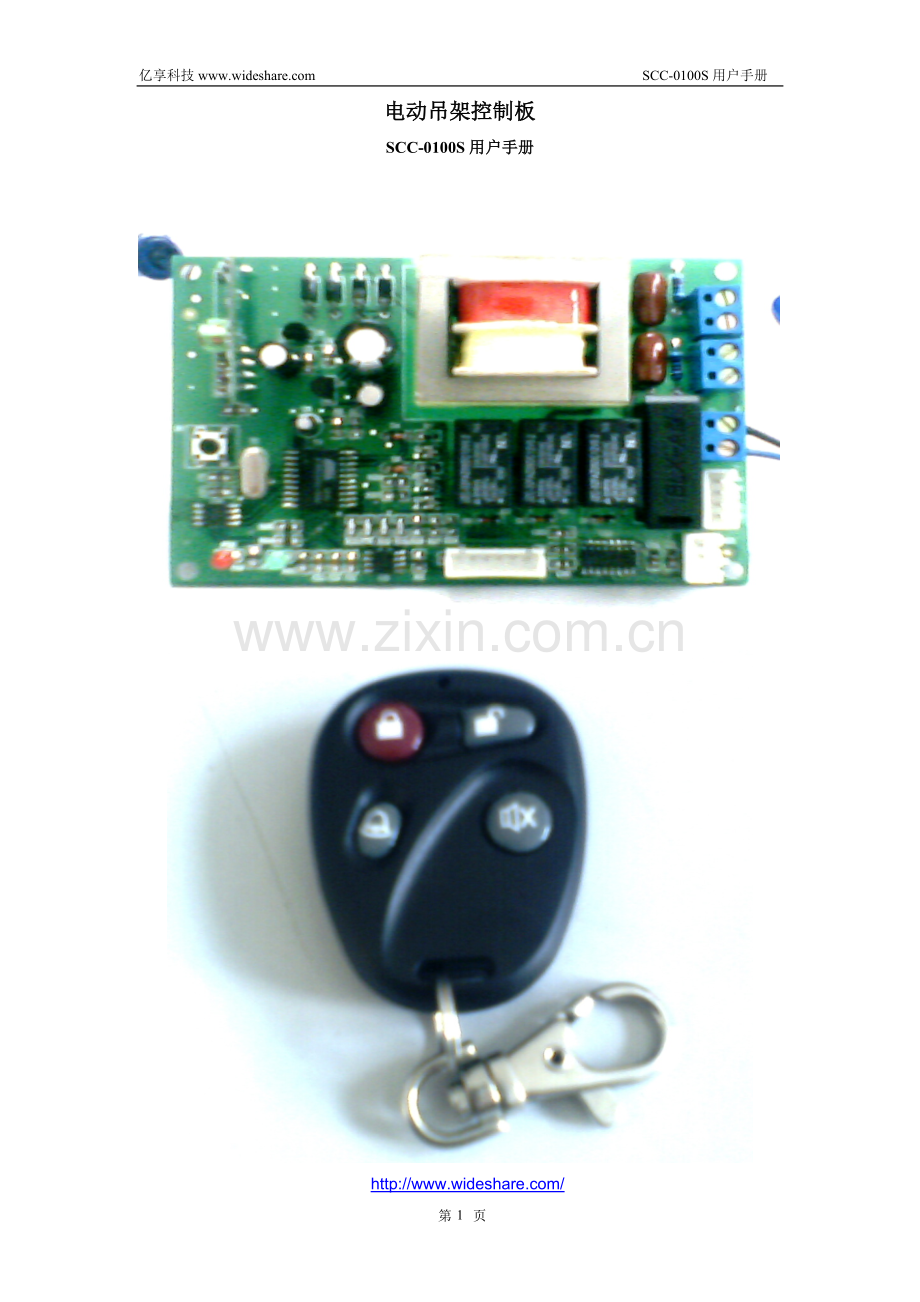

亿享科技 SCC-0100S用户手册
电动吊架控制板
SCC-0100S用户手册

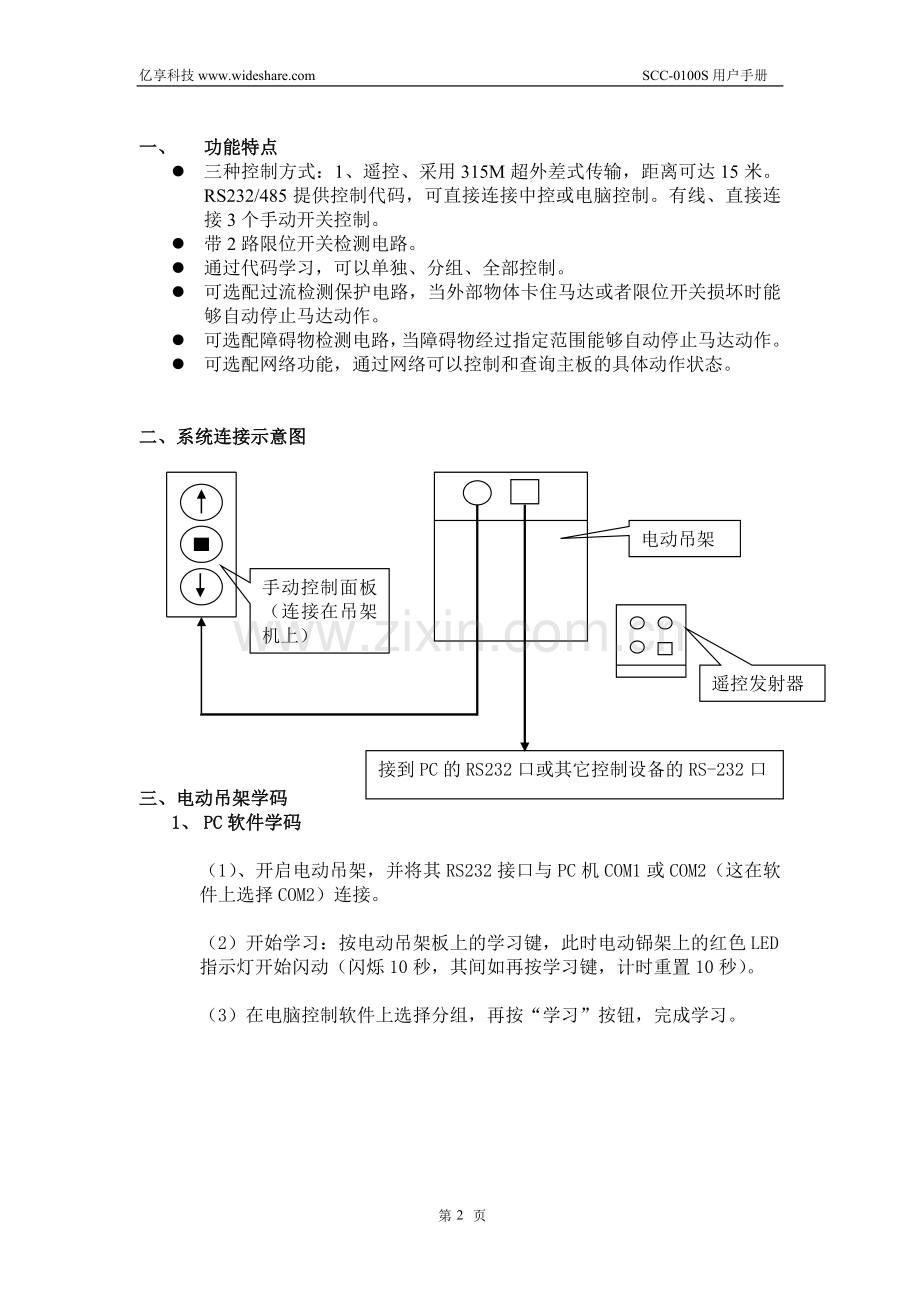

一、 功能特点
l 三种控制方式：1、遥控、采用315M超外差式传输，距离可达15米。RS232/485提供控制代码，可直接连接中控或电脑控制。有线、直接连接3个手动开关控制。
l 带2路限位开关检测电路。
l 通过代码学习，可以单独、分组、全部控制。
l 可选配过流检测保护电路，当外部物体卡住马达或者限位开关损坏时能够自动停止马达动作。
l 可选配障碍物检测电路，当障碍物经过指定范围能够自动停止马达动作。
l 可选配网络功能，通过网络可以控制和查询主板的具体动作状态。

二、系统连接示意图

接到PC的RS232口或其它控制设备的RS-232口
手动控制面板（连接在吊架机上）
电动吊架
遥控发射器

三、电动吊架学码
1、 PC软件学码

（1）、开启电动吊架，并将其RS232接口与PC机COM1或COM2（这在软件上选择COM2）连接。

（2）开始学习：按电动吊架板上的学习键，此时电动铞架上的红色LED指示灯开始闪动（闪烁10秒，其间如再按学习键，计时重置10秒）。

（3）在电脑控制软件上选择分组，再按“学习”按钮，完成学习。

按“学习”按钮
选择分组

2、 黑色小遥控器学码

（1）开始学习：按电动吊架板上的学习键，此时电动铞架上的红色LED指示灯开始闪动（闪烁10秒，其间如再按学习键，计时重置10秒）。
（2）轻按一下黑色小遥控器的 键，然后松开，完成学习。

学习键
遥控器

注：如果学习成功，电动吊架板上的红色LED指示灯将会停止闪烁亮1.5秒左右再熄灭。若学习不成功，请重复以上步骤。

三、控制软件说明

控制按钮
选择串口
选择分组

1、 本系统可以分组控制电动吊架，最多支持15组，每组可以有无限台。
2、 遥控学码时在同一分组下学习，就可以将电动吊架分在同一组，实现同时控制。
3、 如果选择“所有分组”，将同时控制“第01至15分组”。

四、用第三方设备控制

本系统可以使用多媒体中央控制系统等其它具有RS-232控制功能的设备进行控制，具体的控制码请参照附录。

附录：电动铞架台控制代码

RS232脚位定义：2脚接收，3脚发送，5脚为地。

波特率：9600,N,8,1

编码方式为RTU格式：

|地址| |命令| |数据量| |数据1....4| |CRC较检|
01 02 04 AC E1 E1 AA 01

CRC值计算：CRC=0x01^0x02^0x04^0xAC^0xE1^0xE1^0xAA=0x01
(即：一帧数据所有字节数据异或做为CRC值)

所有分组：
上升：01 02 04 AC E1 E0 DD 77
停止：01 02 04 AC E1 E0 CC 66
下降：01 02 04 AC E1 E0 EE 44

第01分组：
学习：01 02 04 AC E1 E1 AA 01
上升：01 02 04 AC E1 E1 DD 76
停止：01 02 04 AC E1 E1 CC 67
下降：01 02 04 AC E1 E1 EE 45

第02分组：
学习：01 02 04 AC E1 E2 AA 02
上升：01 02 04 AC E1 E2 DD 75
停止：01 02 04 AC E1 E2 CC 64
下降：01 02 04 AC E1 E2 EE 46

第03分组：
学习：01 02 04 AC E1 E3 AA 03
上升：01 02 04 AC E1 E3 DD 74
停止：01 02 04 AC E1 E3 CC 65
下降：01 02 04 AC E1 E3 EE 47

第04分组：
学习：01 02 04 AC E1 E4 AA 04
上升：01 02 04 AC E1 E4 DD 73
停止：01 02 04 AC E1 E4 CC 62
下降：01 02 04 AC E1 E4 EE 40

第05分组：
学习：01 02 04 AC E1 E5 AA 05
上升：01 02 04 AC E1 E5 DD 72
停止：01 02 04 AC E1 E5 CC 63
下降：01 02 04 AC E1 E5 EE 41

第06分组：
学习：01 02 04 AC E1 E6 AA 06
上升：01 02 04 AC E1 E6 DD 71
停止：01 02 04 AC E1 E6 CC 60
下降：01 02 04 AC E1 E6 EE 42

第07分组：
学习：01 02 04 AC E1 E7 AA 07
上升：01 02 04 AC E1 E7 DD 70
停止：01 02 04 AC E1 E7 CC 61
下降：01 02 04 AC E1 E7 EE 43

第08分组：
学习：01 02 04 AC E1 E8 AA 08
上升：01 02 04 AC E1 E8 DD 7F
停止：01 02 04 AC E1 E8 CC 6E
下降：01 02 04 AC E1 E8 EE 4C

第09分组：
学习：01 02 04 AC E1 E9 AA 09
上升：01 02 04 AC E1 E9 DD 7E
停止：01 02 04 AC E1 E9 CC 6F
下降：01 02 04 AC E1 E9 EE 4D

第10分组：
学习：01 02 04 AC E1 EA AA 0A
上升：01 02 04 AC E1 EA DD 7D
停止：01 02 04 AC E1 EA CC 6C
下降：01 02 04 AC E1 EA EE 4E

第11分组：
学习：01 02 04 AC E1 EB AA 0B
上升：01 02 04 AC E1 EB DD 7C
停止：01 02 04 AC E1 EB CC 6D
下降：01 02 04 AC E1 EB EE 4F

第12分组：
学习：01 02 04 AC E1 EC AA 0C
上升：01 02 04 AC E1 EC DD 7B
停止：01 02 04 AC E1 EC CC 6A
下降：01 02 04 AC E1 EC EE 48

第13分组：
学习：01 02 04 AC E1 ED AA 0D
上升：01 02 04 AC E1 ED DD 7A
停止：01 02 04 AC E1 ED CC 6B
下降：01 02 04 AC E1 ED EE 49

第14分组：
学习：01 02 04 AC E1 EE AA 0E
上升：01 02 04 AC E1 EE DD 79
停止：01 02 04 AC E1 EE CC 68
下降：01 02 04 AC E1 EE EE 4A

第15分组：
学习：01 02 04 AC E1 EF AA 0F
上升：01 02 04 AC E1 EF DD 78
停止：01 02 04 AC E1 EF CC 69
下降：01 02 04 AC E1 EF EE 4B
