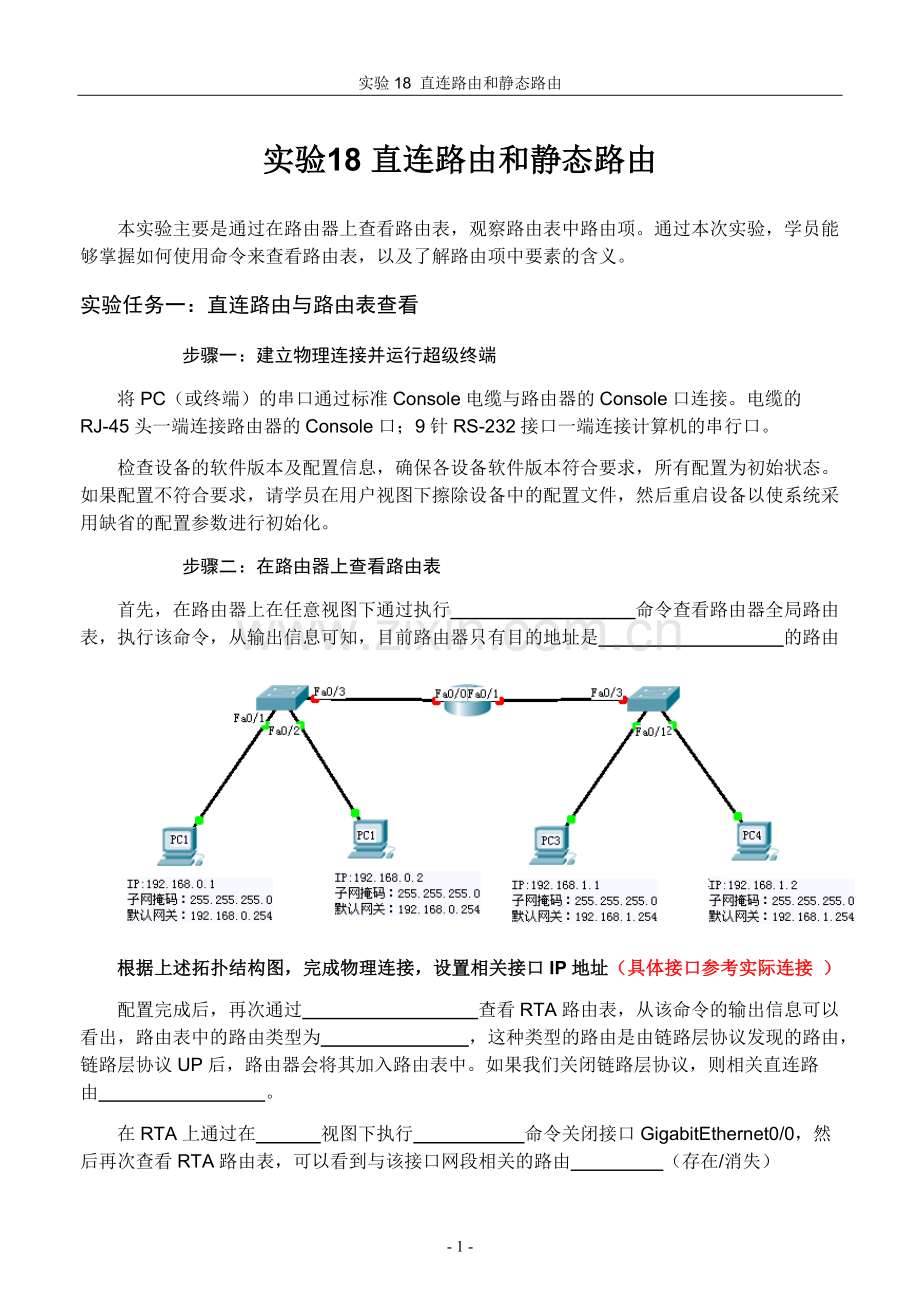

实验18 直连路由和静态路由
实验18 直连路由和静态路由
本实验主要是通过在路由器上查看路由表，观察路由表中路由项。通过本次实验，学员能够掌握如何使用命令来查看路由表，以及了解路由项中要素的含义。
实验任务一： 直连路由与路由表查看
步骤一： 建立物理连接并运行超级终端
将PC（或终端）的串口通过标准Console电缆与路由器的Console口连接。电缆的RJ-45头一端连接路由器的Console口；9针RS-232接口一端连接计算机的串行口。
检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。如果配置不符合要求，请学员在用户视图下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。
步骤二： 在路由器上查看路由表
首先，在路由器上在任意视图下通过执行 命令查看路由器全局路由表，执行该命令，从输出信息可知，目前路由器只有目的地址是 的路由

根据上述拓扑结构图，完成物理连接，设置相关接口IP地址（具体接口参考实际连接 ）
配置完成后，再次通过 查看RTA路由表，从该命令的输出信息可以看出，路由表中的路由类型为 ，这种类型的路由是由链路层协议发现的路由，链路层协议UP后，路由器会将其加入路由表中。如果我们关闭链路层协议，则相关直连路由 。
在RTA上通过在 视图下执行 命令关闭接口GigabitEthernet0/0，然后再次查看RTA路由表，可以看到与该接口网段相关的路由 （存在/消失）
继续在RTA上在接口视图下执行 命令开启接口GigabitEthernet0/0，然后再次查看RTA路由表，可以看到与该接口网段相关的路由 （存在/消失）
实验任务二： 静态路由配置

根据上述拓扑结构图，完成物理连接，设置相关接口IP地址（具体接口参考实际连接 ）
本实验主要是通过在路由器上配置静态路由，从而达到PC之间能够互访的目的。通过本次实验，学员能够掌握静态路由的配置，加深对路由环路产生原因的理解。
步骤一： 配置PC IP地址
按Error! Reference source not found.所示在PC上配置IP地址和网关。配置完成后，在PC上用Ping命令来测试可达性。
在PCA上测试到网关（192.168.0.254）的可达性，PING的结果是
在PCA上用Ping命令测试到PCB的可达性，PING的结果是 ,造成该结果的原因是
步骤二： 静态路由配置规划
要解决步骤一中出现的PCA与PCB之间可达性的问题，需要规划配置静态路由：
1. 规划RTA上的静态路由，RTA上应该配置一条目的网段为 下一跳为 的静态路由
2. 规划RTB上的静态路由，RTB上应该配置一条目的网段为 下一跳为 的静态路由
步骤三： 配置静态路由
依据步骤二的规划，在RTA上配置如下静态路由：
[RTA]
在RTB上配置如下静态路由：
[RTB]
配置完成后，分别在RTA和RTB上查看路由表，可以看到路由表中有一条路由协议类型为 的静态路由，表明路由配置成功。
再次测试PC之间的可达性，在PCA上用Ping命令测试到PCB的可达性，结果是
要查看PCA到PCB得数据报文的传递路径，可以在PCA上通过 命令来查看，查看结果是报文沿PCA→ → → 的路径被转发的
步骤四： 配置缺省路由 (需要删除第二步静态路由)
在RTA和RTB上分别配置一条缺省路由，该路由的下一跳互相指向对方，因为路由器之间是用串口点到点相连的，所以 （可以/不可以）配置下一跳为本地接口
在RTA上配置该路由：
[RTA]I
在RTB上配置该路由：
[RTB]
配置完成后，在路由器上查看路由表。
在RTA上查看路由表，可以看到一条优先级为 ，协议类型为 的缺省路由。
在RTB上查看路由表，可以看到一条优先级为 ，协议类型为 的缺省路由
可知，缺省路由配置成功，测试连通性。
步骤五、思考题
在路由器RA和RB上分别配置静态路由和缺省路由，会不会有问题？测试连通性。
