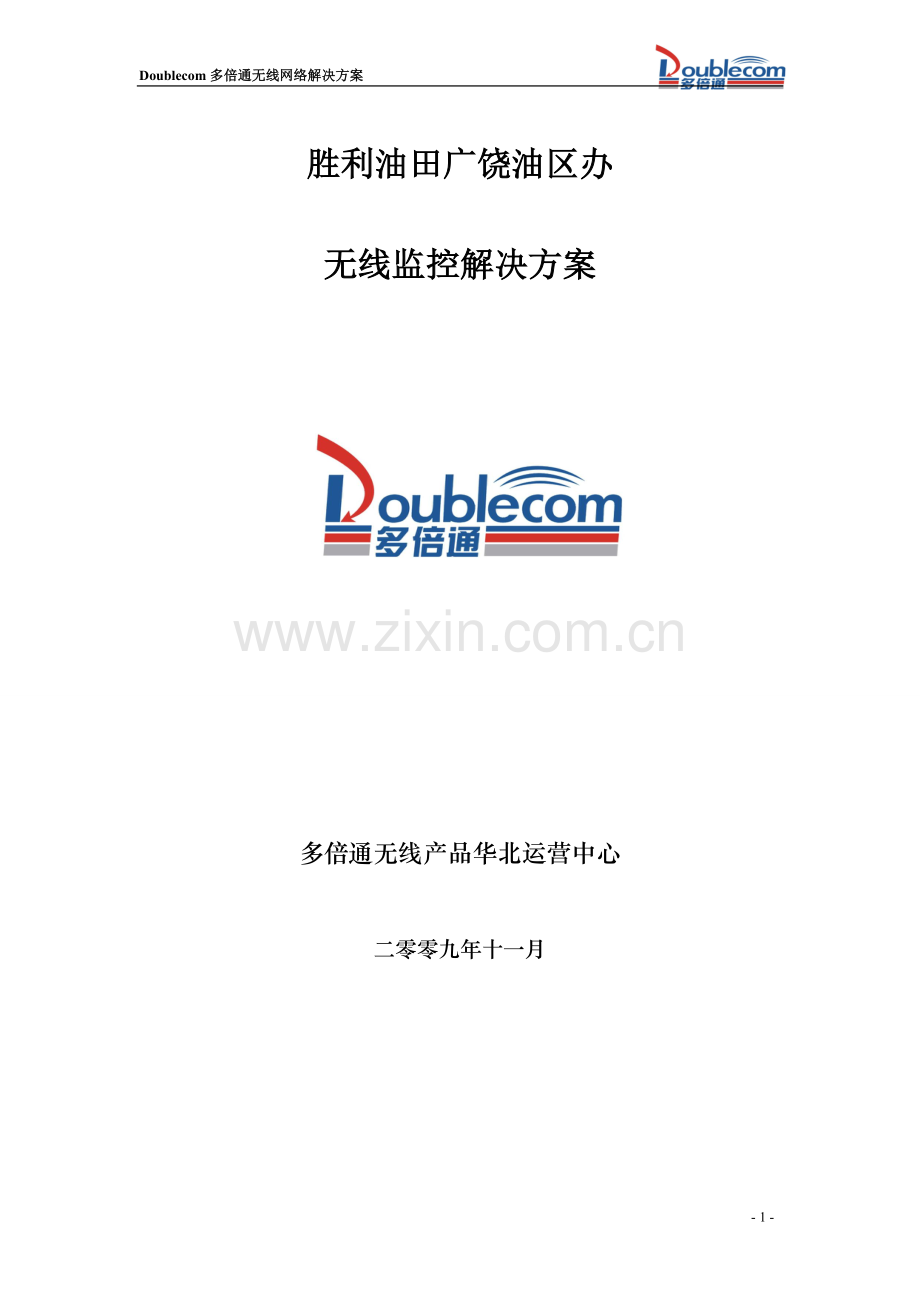

Doublecom多倍通无线网络解决方案
胜利油田广饶油区办

无线监控解决方案

多倍通无线产品华北运营中心

二零零九年十一月

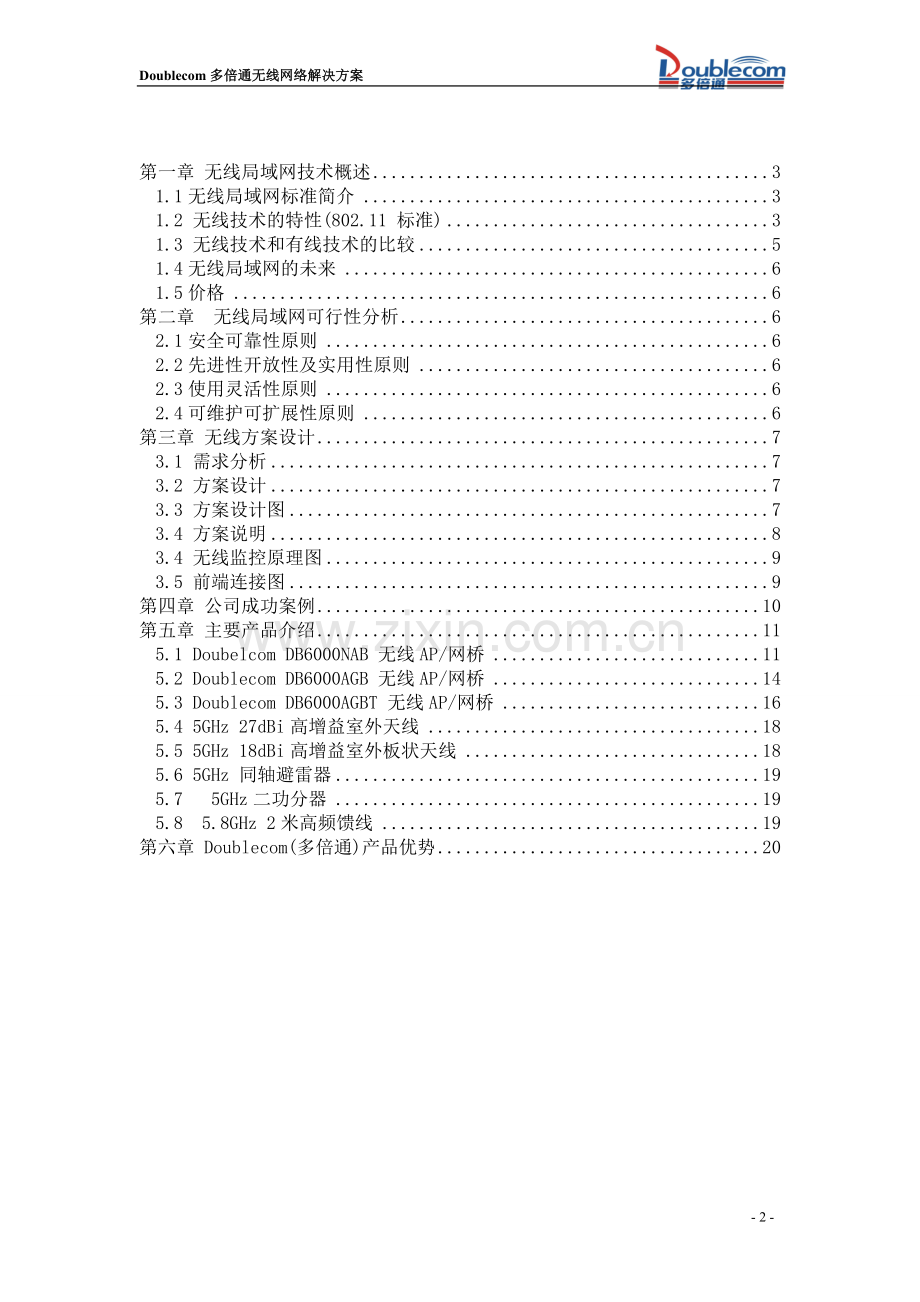

第一章 无线局域网技术概述 3
1.1无线局域网标准简介 3
1.2 无线技术的特性(802.11 标准) 3
1.3 无线技术和有线技术的比较 5
1.4无线局域网的未来 6
1.5价格 6
第二章　无线局域网可行性分析 6
2.1安全可靠性原则 6
2.2先进性开放性及实用性原则 6
2.3使用灵活性原则 6
2.4可维护可扩展性原则 6
第三章 无线方案设计 7
3.1 需求分析 7
3.2 方案设计 7
3.3 方案设计图 7
3.4 方案说明 8
3.4 无线监控原理图 9
3.5 前端连接图 9
第四章 公司成功案例 10
第五章 主要产品介绍 11
5.1 Doubelcom DB6000NAB 无线AP/网桥 11
5.2 Doublecom DB6000AGB 无线AP/网桥 14
5.3 Doublecom DB6000AGBT 无线AP/网桥 16
5.4 5GHz 27dBi高增益室外天线 18
5.5 5GHz 18dBi高增益室外板状天线 18
5.6 5GHz 同轴避雷器 19
5.7 5GHz二功分器 19
5.8 5.8GHz 2米高频馈线 19
第六章 Doublecom(多倍通)产品优势 20

第一章 无线局域网技术概述
无线网络自诞生以来，已被公认为可为用户提供前所未有的灵活性、便利性及显著提高工作效率，在减少工作压力、改善生活水平乃至提高用户社会地位等方面都具有得天独厚的优势。
随着Internet的蓬勃发展，信息的获得更为便利。信息的及时交换与传递显得非常重要，很多企业相继开办了分支机构，第二厂区等多个办公，生产点。而随着企业管理上的需求，需要将这些分散的点的计算机组成一个局域网，WLAN无线桥接就应运而生，以安全、方便、快捷、经济多项优点受到人们青睐，成为多点联网的首先方案。
1.1无线局域网标准简介
IEEE 802.11b
IEEE 802.11 Task Group b于1999年底定IEEE 802.11b标准，以直序展频(又称DSSS；Direct Sequence Spread Spectrum)作为调变技术，所谓「直序展频」是将原来1个位的讯号，利用10个以上的位来表示，使得原来高功率、窄频率的讯号，变成低功率、宽频率。另外一方面，802.11b传输速率最高可达到11Mbps，频段则采用2.4GHz免执照频段，但目前已基本被淘汰。
IEEE802.11a
IEEE 802.11a由于传输速率可高达108Mbps，有五个独立频道，使用在点数比较多地环境下，有效带宽高，抗干扰能力强。可使用在更多的应用中，是目前最常使用的无线局域网络规格，802.11a选择具有能有效降低多重路径衰减与有效使用频率的OFDM为调变技术，并选择干扰较少的5GHz频段。
IEEE802.11g
由于下一代规格IEEE 802.11a与目前的802.11b规格之间，频段与调变方式不同使得其互相之间不能够相通，已经拥有802.11b产品的消费者可能不会在802.11a设备问世之后就立即购买；而802.11g就是为这段过渡时间所发展的规格，它建构在既有的IEEE 802.11b实体层与媒体层标准基础上，选择2.4 GHz频段、传输速率较54Mbps高，让已拥有802.11b产品的使用者能够以802.11g的产品达到一个速度升级的需求。
1.2 无线技术的特性(802.11 标准)
l 可靠的通信
抗射频干扰性能。理想的接收灵敏度，宽范围天线能提供强大的、可靠的无线传输。

l 低成本
可以避免安装线缆的高成本费用，租用线路的月租费用以及与设备需要经常移动，增加和改变相关的费用。

l 灵活性
由于没有线缆的限制，您可以随心所欲的增加工作站或重新配置工作站。

l 移动性
由于设置允许在任何时间，任何地点访问网络数据，而不是在指定的地点，所以用户可以在网络中漫游。

l 快速安装
无须施工许可证，不需要开挖沟槽，安装无线网络所需的时间只是安装有线网络的零头。

l 高吞吐量
可实现11mbps-54mbps 或更高的数据传输速率(未来) 高于T1、 E1 线路速率。

l 保护用户投资
可实现向未来技术的平滑升级，无须更换设备重复投资。

l 抗干扰性强
抗干扰是扩频通信主要特性之一，比如信号扩频宽度为100 倍。窄带干扰基本上不起作用。而宽带干扰的强度降低了100 倍，如要保持原干扰强度，则需加大100 倍总功率，这实质上是难以实现的。因信号接收需要扩频编码进行相关解扩处理才能得到，所以即使以同类型信号进行干扰。在不知道信号的扩频码的情况下，由于不同扩频编码之间的不同的相关性，干扰也不起作用。正因为扩频技术抗干扰性质，美国军方在海湾战争等处广泛采用扩频无线网桥来连接分布在不同区域的计算机网络。

l 隐蔽性好
因为信号在很宽的频带上被扩展，单位带宽上的功率很小，即信号功率谱密度很低，信号淹没在噪声之中，别人难以发现信号的存在，加之不知扩频编码，很难拾取有用信号，而极低的功率谱密度，也很少对于其他电讯设备构成干扰。

l 抗多径干扰
在无线通信中，抗多径的问题一直是难以解决的问题，利用扩频编码之间的相关特性，在接收端可以以相关技术从多径信号中提取分离出最强的有用信号，也可把多个路径来的同一码序列的波形相加使之得到加强，从而达到有效的抗多径干扰。
1.3 无线技术和有线技术的比较
1、有线通信的开通必须架设电缆，或挖掘电缆沟或架设架空明线；而架设无线链路则无需架线挖沟，线路开通速度快，将所有成本和工程周期统筹考虑。无线扩频的投资是相当节省的。
2、一般有线通信的质量会随着线路的扩展而急剧下降，如果中间通过电话转接局，则信号质量下降更快，到4、5公里左右已经无法传输高速率数据，或者会产生很高的误码率，速率级别明显降低，而对于无线扩频通信方式，50公里内几乎没有影响，一般可提供从64K到25M的通信速率，误码率小于10-10。
3、有线通信受地势影响，不能任意铺设；而无线通信覆盖范围大，几乎不受地理环境限制。
4、有线通信铺设时需挖沟架线，成本投入较大，且电缆数量固定，通信容量有限；而无线扩频则可以随时架设，随时增加链路，安装、扩容方便。
5、有线通信除电信部门外，其它单位的通信系统没有在城区挖沟铺设电缆的权力；而无线通信方式则可根据客户需求灵活定制专网。
6、有线链路的维护需沿线路检查，出现故障时，一般很难及时找出故障点，而无线扩频通信只需维护扩频电台，出现故障时则能快速找出原因，恢复线路正常运行。
7、建设通信线路时一般需要备份，如果主备通道皆为有线线路，往往会存在相关故障点。若一条有线中断，另外一条很可能由于整个电缆被挖断或被破坏、配线架损坏、电话转接时突然断电等原因，同时中断。如果有线通信线路利用无线扩频进行备份，当有线线路中断，时则可将通信链路切换到无线链路上，仍可保证通信线路的畅通。
8、无线扩频通信可以迅速（数十分钟内）组建起通信链路，实现临时、应急、抗灾通信的目的，而有线通信则需要较长的时间。
9、在安全性能方面无线扩频通信本身就起源于军事上的防窃听技术；有线链路沿线均可能遭搭线窃听。
10、与X.25和DDN 相比，无线扩频网具有速率高（1Mbps 2Mbps 4Mbps 11Mbps，54Mbps,108Mbps），安装简单，运行费用低（无须租费，仅投入少量维护费用），无须申请频率资源，容易扩展、投资少等优点。另外，如使用X..25 或DDN 作为网间互连的链路，在链路两端要使用路由器，多路复用器等设备，而无线扩频产品有网桥、路由器、调制解调器等多种选择节省设备和投资，因此无线扩频网比X.25 和DDN 在数百公里范围内联网要有明显的优势。
综上所述，无线扩频通信在可靠性、可用性和抗毁性等很多方面超出了传统的有线通信方式，尤其在一些特殊的地理环境下，更是体现出了其优越性。当然，无论是选择有线还是无线通信手段，都应根据具体情况因地制宜，量体裁衣。
1.4无线局域网的未来
有线LAN的技术发展历史可用一句话来概括，“更快、更好、更便宜”。无线LAN技术已经开始沿着同一条道路发展：数据传输速率从1兆位/秒增加到108兆位/秒，随着IEEE 802.11a/b/g标准的出现互操作性已经成为事实，而且价格已经大大降低。改进在目前看来还只是刚刚开始。
1.5价格
不断下降的WLAN设备价格开创了一个全新的市场。随着数量的持续增加，制造效率得到提高，成本下降，价格将进一步下跌。尽管无线客户机适配器的价格不太可能与有线的客户机适配器相提并论（已计入布线和人工成本），但价格上的差别将变得越来越不重要。

第二章　无线局域网可行性分析
2.1安全可靠性原则
802.11标准中与有线系统相当的保密性（WEP）选项只是满足客户安全需要的第一步。Doublecom(多倍通)能够提供目前无线网络可以达到的最高级别的安全性，可以提供128位加密功能，并可支持802.11标准的加密和身份验证选项。按照标准中的规定，Doublecom（多倍通）使用了具有40或128位密钥的RC4算法。在实现WEP支持时，每个台站（客户机和接入点）最多可以有4个密钥。密钥用于在使用无线电波对数据进行传输之前对其进行加密。如果一个台站接收的数据包没有经过适当密钥的加密，该数据包将被丢弃，永远也不会被发送到主机上。
2.2先进性开放性及实用性原则
在网络建设中，施工周期最长、对周边环境影响最大的，就是网络布线施工。在施工过程中，往往需要破墙掘地、穿线架管。而WLAN最大的优势就是免去或减少了网络布线的工作量，一般只要安装一个或多个接入点 (Access Point) 设备，就可建立覆盖整个建筑或地区的局域网络。
2.3使用灵活性原则
在有线网络中，网络设备的安放位置受网络信息点位置的限制。而一旦WLAN建成后，在无线网的信号覆盖区域内任何一个位置都可以接入网络。由于有线网络缺少灵活性，这就要求网络规划者尽可能地考虑未来发展的需要，这就往往导致预设大量利用率较低的信息点。而一旦网络的发展超出了设计规划，又要花费较多费用进行网络改造。而WLAN可以避免或减少以上情况的发生。
2.4可维护可扩展性原则
WLAN有多种配置方式，能够根据需要灵活选择。这样，WLAN就能胜任从只有几个用户的小型局域网到上千用户的大型网络，并且能够提供像"漫游（Roaming）"等有线网络无提供的特性。

第三章 无线方案设计
3.1 需求分析
某油田要实现一个区域的实时监控要求，共计有39个监控点，所有监控图像要在指定的三个中心位置汇集，然后用光纤传输到监控中心。因各个监控端点位置分散，远近不一，环境复杂，布线难度较大，综合目前数字化网络化监控技术及无线局域网技术，决定采用具有较大灵活度和稳定性的数字无线网络监控系统来实现。
3.2 方案设计
1、无线传输系统：为了保证整个无线网络的高稳定性，本方案建议采用高频段的5.8G无线传输方式来实现。
2、模数转换系统：因网桥传输为数字信号传输，故应将前段的模拟图像通过视频编码器压缩成数字信号。
3.3 方案设计图

3.4 方案说明
如上图所示：整个地区共39个监控点，每个点都标注了数字。本方案中一共有三个分中心，1点到13点在分中心一汇集，16点到22点在分中心二汇集，其余的在分中心三汇集。在分中心一中，2、3、4、5点通过1点桥接传输到分中心一。13点通过12点中继传输到分中心一，其余的几点直接传输到分中心一。分中心一放置两台NAB，1点放置一台NAB，每台NAB接一面5318天线，接一面5127天线。12点用AGB，用二功分分器接两面5127天线。其余的点用AGBT。
在分中心二，16、14点经过15点中继传输到分中心二；17、18、19点经过20点中继传输到分中心二；33点传到32点然后经过31点桥接才能传到分中心二。其余的点都直接传输到分中心二。分中心二放置两台NAB，15点、20点和31点用NAB。每台NAB接一面5318天线，接一面5127天线。32点用AGB，用二功分分器接两面5127天线。其余的点用AGBT。
在分中心三，一共有6个点传到分中心三，中心用一台NAB，周围的几点用AGBT直接传输到分中心三。
用光纤把三个分中心的数据传输到监控中心后，可以通过在服务器上安装软件对每路图像进行监控，录像，对云台进行控制；还可以通过视频解码器将网络数字信号还原成模拟视频信号并转接到监视器或大屏幕上，并能过矩阵对图像或云镜进行控制。
3.4 无线监控原理图

前端网络视频编码器将摄像机输出的模拟视频信号，云台和镜头的控制信号打包编码成网络传输的TCP/IP数据包，再通过无线网桥将信号发回监控中心，监控中心通过视频解码器解码后还原成模拟视频信号和485控制线，再通过矩阵就可以对所有摄像点进行监看，录像，回放，对云镜进行控制。

3.5 前端连接图

实际安装图：
第四章 公司成功案例
1.济南泉城路派出所车载移动无线监控系统
2.泰安肥城特钢厂无线联网系统
3.淄博宝运化工厂无线监控系统
4.甘肃庆城电力局各变电站无线联网系统
5.淄博傅山集团无线监控系统
6.济宁汶上建筑工地无线监控系统
7.东营广饶油田无线监控系统
8、济南某派出所治安管理无线监控
9、潍坊某市公安局车载移动监控
10、临沂市物流园无线监控
11、济南某棉纺企业无线监控
12、山东青岛某海上无线监控项目
13、山东东营某海岛无线监控项目
14、山东烟台某养殖厂无线监控项目
15、山东烟台海上施工无线监控项目
16、山东东营某社区无线监控项目
17、山东电力550KV闻韶站无线监控无线覆盖项目
18、山东电力350KV油城站无线监控无线覆盖项目
19、山东临沂大学城变电站无线网络传输及无线监控传输
20、山东聊城水利局无线网络传输
21、山东滨州移动营业厅WLAN无线桥接项目
22、山东移动邹平营业厅无线网络传输
23、山东移动沾化营业厅无线网络传输
24、山东海阳核电站核岛区无线监控项目
25、山西柳林道路电子警察无线监控
26、青岛某服装公司局域网桥接
27、上海徐行政府流动人口无线监控
28、上海某度假村无线宽带上网
29、上海某长途车站车载无线覆盖
30、上海惠氏奶粉总部分部无线桥接
31、上海世博会重点路口无线监控
32、浙江富阳森林防火无线监控
33、上海某中学无线覆盖
34、上海某高档写字楼无线桥接上网
35、烟台某医院无线桥接
36、烟台龙口政府无线监控
37、东营利津油田区油井无线监控
38、东营渤海海上钻井平台无线监控
39、东营二矿油井无线监控
40、东营河口林业局森林防火无线监控
41、东营河口油区办无线监控
42、甘肃某驾校电子考场无线监控及数据传输
43、武汉某学校无线桥接和无线覆盖
44、山西13个火车站无线监控
45、山西某煤矿无线桥接
46、黄河水位无线监控
47、浙江丽水森林防火无线监控
48、上海某郊区农村道路无线监控

第五章 主要产品介绍
5.1 Doubelcom DB6000NAB 无线AP/网桥

Doublecom的DB6000NAB是一款ABG三模可互换型、高性能、高带宽、多功能、室外型电信级无线设备。该设备有两路射频输出，发射功率最大200mw，两路射频模块带宽独立、分别可达108M。它具有接入点（AP）网桥点对点（PTP）、点对多点（PTMP）连接、无线客户端（APclient）、无线漫游（WDS）等所有无线功能。同时还具有NAT, Routing, DHCP、等功能。同时还包括了firewall, VPN, 带宽管理, QoS等。
DB6000NAB还支持专有协议，将两路射频模块带宽合成一路，一路专做发射，一路专做接收，外接4个天线，双倍提高桥接带宽，一台网桥相当于普通两台网桥提供的带宽，为高带宽需求客户提供了经济实惠的解决方案。
设备铝合金防撞击外壳，全天候防水防尘全密闭设计，安装快速方便，具有超强免维护特性。
主要优点：
1、 10KM以下两路桥接或两路合成1路双倍带宽;
2、 一路10KM桥接或另一路400米覆盖
3、 A/B/G互换型多模块设计，一台网桥相当于两台单射频网桥。
4、 专有多倍带宽协议，可将两条无线链路合成一路，双倍提高链路带宽。
5、支持点对点和点对多点的5.8G网桥工作模式
6、点对多点无线桥接时，可限制每个分点到中心点的带宽，可做到点对7点实时视频传输
7、 支持MESH、NAT、Routing、DHCP、安全性－firewall、加密隧道连接；
8、可对用户进行web认证、计费、带宽限制。
9、专业网络拓扑自动生成软件，实时监控链路稳定性
10、专有HWMP协议，支持7跳以上，可建立大范围MESH网络
11、硬件看门狗，永不死机，超强稳定
12、多台设备同时工作互不干扰，可在强电磁场、超高压等干扰环境下正常使用

技术参数：
技术规格
DB6000NAS
射 频
频段
IEEE11b/g 2.400～2.4835GHz IEEE11a 5.180～5.825 GHz
RF功率输出(EIRP)
模块一/模块二：20dBm
CPU
400MHz
SDRAM
64M
灵敏度
-92dBm @11M/6Mbps; -76dBm @ 48Mbps; -72dBm @ 54Mbps
调制方式
DSSS，OFDM
数据和工作参数
自动速率选择
IEEE802.11b：1/2/5.5/11Mbps
IEEE802.11a/g：6/9/12/18/24/36/48/54/72M/96M/108Mbps
数据链路自动复位
支持
标准
IEEE 802.11b，IEEE 802.11g，IEEE802.11a,IEEE802.3d，IEEE802.3u
支持的协议
NSTREME,CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5
管 理
工作模式
AP、Bridge、Station、Wds、Wds-station、等
设备复位
软件实现，无需打开机壳
站点及使用信道侦测
支持
接收电平显示
支持
安全性
MAC 地址控制
支持
WEP 加密
40/104 bit WEP WPA pre-shared key
802.1x
支持
硬 件
LAN/WAN
RJ-45
电源
DC 12-48 Volt + 5%; 2A (Max.); AC adapter AC 100V ~ 240V，五类线远程供电（POE）
环境和物理性能
工作温度
-40～70℃
储存温度
-45～80℃
湿度（非浓缩）
≤95％（非凝结）
外型尺寸（不含支架）
260mm X 250mm X 120mm(长X宽X高)
重量
约2.5kg
安裝固定
镙栓拉杆，抱杆直径：ψ30~ψ55mm / 吊装
特殊设计
防风、防雨、防晒、防尘、防震以及散热设计

5.2 Doublecom DB6000AGB 无线AP/网桥

DoubleCom的DB6000AGB是一款ABG三模可互换型、高性能、高带宽、多功能、室外型电信级无线设备。该设备支持IEEE802.11 a/b/g模式,具有一路射频输出，5.8G发射功率最大200mw，2.4G发射功率最大400mw，最高带宽108M。
DB6000AGB可提供业内领先的无线网络解决方案，具有接入点（AP）、网桥点对点（PTP）、点对多点（PTMP）连接、无线客户端（APclient）、无线漫游（WDS）、MESH、虚拟AP,多VLAN支持等所有无线功能，同时还具有NAT、 Routing、 DHCP、RADIUS服务器验证、用户认证管理、firewall、 VPN、带宽管理、 QoS等功能。
设备铝合金防撞击外壳，全天候防水防尘全密闭设计，安装快速方便，具有超强免维护特性。

主要优点：
1、15KM以下桥接或500米以内覆盖
2、支持点对点和点对多点的5.8G网桥工作模式；
3、点对点最高净带宽可达35Mbps以上。
4、点对多点无线桥接时，可限制每个分点到中心点的带宽，可做到点对7点实时视频传输。
5、专有HWMP协议，支持7跳以上，可建立大范围MESH网络。
6、专业网络拓扑自动生成软件，实时监控链路稳定性。
7、对覆盖用户可限制其上下行带宽，方便用户管理；
8、 NAT、Routing、DHCP，安全性－firewall、加密隧道连接；
9、可对用户进行web认证、计费、带宽限制。
10、分离式天线设计可以外接高增益天线。
11、硬件看门狗，永不死机，超强稳定。
12、多台设备同时工作互不干扰，可在强电磁场、超高压等干扰环境下正常使用。

技术参数：
技术规格
DB6000AGB
射 频
频段
IEEE11b/g 2.400～2.4835GHz IEEE11a 5.180～5.825 GHz
RF功率输出(EIRP)
11a 23dBm,11b/g 26dBm
CPU
200MHz
SDRAM
64M
灵敏度
-92dBm @11M/6Mbps; -78dBm @ 48Mbps; -74dBm @ 54Mbps
调制方式
DSSS，OFDM
数据和工作参数
自动速率选择
IEEE802.11b：1/2/5.5/11Mbps
IEEE802.11a/g：6/9/12/18/24/36/48/54/72M/96M/108Mbps
数据链路自动复位
支持
标准
IEEE 802.11b，IEEE 802.11g，IEEE802.11a,IEEE802.3d，IEEE802.3u
支持的协议
NSTREME,CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5
管 理
工作模式
AP、Bridge、Station、Wds、Wds-station、等
设备复位
软件实现，无需打开机壳
DHCP
支持DHCP Client
用户隔离
支持
站点及使用信道侦测
支持
接收电平显示
支持
安全性
MAC 地址控制
支持
WEP 加密
40/104 bit WEP WPA pre-shared key
802.1x
支持
硬 件
LAN/WAN
RJ-45
电源
DC 12-24 Volt + 5%; 2A (Max.); AC adapter AC 100V ~ 240V，五类线远程供电（POE）
环境和物理性能
工作温度
-40～70℃
储存温度
-45～80℃
湿度（非浓缩）
≤95％（非凝结）
外型尺寸（不含支架）
260mm X 250mm X120mm(长X宽X高)
重量
约2.6kg
安裝固定
镙栓拉杆，抱杆直径：ψ30~ψ55mm / 吊装
特殊设计
防风、防雨、防晒、防尘、防震以及散热设计

5.3 Doublecom DB6000AGBT 无线AP/网桥

DoubleCom的DB6000AGBT是一款ABG三模可互换型、高性能、高带宽、多功能、室外电信级无线设备。该设备具支持IEEE802.11A/B/G模式，具有一路射频输出，5.8G发射功率最大200mw，2.4G发射功率最大400mw,最高带宽108M，集成5.8G 23dBi 或2.4G 18dBi天线，预留一个天线接口可外接更大增益天线或接多个天线。它具有接入点（AP）、网桥点对点（PTP）、点对多点（PTMP）连接、无线客户端（APclient）、无线漫游（WDS）等所有无线功能。同时还具有NAT、Routing、DHCP、firewall、VPN、带宽管理、QoS等。
设备采用全天候防水防尘全密闭设计，安装快速方便，具有超强免维护特性。
主要优点：
1、8KM以下桥接或500米覆盖
2、支持点对点和点对多点的5.8G网桥工作模式；
3、点对点最高净带宽可达35Mbps以上。
4、点对多点无线桥接时，做为网络的前端，可做到点对7点实时视频传输。
5、专业网络拓扑自动生成软件，实时监控链路稳定性。
6、 NAT、Routing、DHCP，安全性－firewall、加密隧道连接；
7、设备集成天线，安装简单便捷。
8、硬件看门狗，永不死机，超强稳定。
9、多台设备同时工作互不干扰，可在强电磁场、超高压等干扰环境下正常使用。

技术参数：
技术规格
DB6000AGBT
射 频
频段
IEEE11b/g 2.400～2.4835GHz IEEE11a 5.180～5.825 GHz
RF功率输出(EIRP)
11a 23dBm 11b/g 26dBm
CPU
200MHz
SDRAM
64M
灵敏度
-92dBm @11M/6Mbps; -78dBm @ 48Mbps; -74dBm @ 54Mbps
调制方式
DSSS，OFDM
数据和工作参数
自动速率选择
IEEE802.11b：1/2/5.5/11Mbps
IEEE802.11a/g：6/9/12/18/24/36/48/54/72M/96M/108Mbps
数据链路自动复位
支持
标准
IEEE 802.11b，IEEE 802.11g，IEEE802.11a,IEEE802.3d，IEEE802.3u
支持的协议
NSTREME,CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5
管 理
工作模式
AP、Bridge、Station、Wds、Wds-station、等
设备复位
软件实现，无需打开机壳
DHCP
支持DHCP Client
用户隔离
支持
站点及使用信道侦测
支持
接收电平显示
支持
安全性
MAC 地址控制
支持
WEP 加密
40/104 bit WEP WPA pre-shared key
802.1x
支持
硬 件
LAN/WAN
RJ-45
电源
DC 12-24 Volt + 5%; 2A (Max.); AC adapter AC 100V ~ 240V，五类线远程供电（POE）
环境和物理性能
工作温度
-30～70℃
储存温度
-35～80℃
湿度（非浓缩）
≤95％（非凝结）
天线
内置18/23dBi平板定向天线 水平/垂直波瓣角12度
重量
约2.8kg
安裝固定
U形夹码抱杆，抱杆直径：ψ30~ψ40mm
特殊设计
防风、防雨、防晒、防尘、防震以及散热设计

5.4 5GHz 27dBi高增益室外天线
产品型号：DB-5127
主要参数：
频率范围-MHz　　　　 5725～5850
带　　宽-MHz　　　　 125
增　　益-dBi　　　　 27
水平面波瓣宽度－° 6
垂直面波瓣宽度－° 9
前 后 比－dB　　　　 ≥25
驻 波 比　　　　　　 ≤1.5
输入阻抗-Ω　　　　 50
极　　化　　　　　　 垂直或水平
最大功率-W　　　　 100
接头型号　　　　　　 N座或用户指定
口面尺寸-m　　　　 600mm×400mm
重　　量－kg　　　　 2.4
抗风强度-m/s　　　　 60m/s
5.5 5GHz 18dBi高增益室外板状天线
产品型号：DB-5318
主要参数：
频率范围-MHz 5725～5850
带宽－MHz 125
增益-dBi 15/17/18/19
水平面波瓣宽度－° 120/90/60/45
垂直面波瓣宽度－° 8
前后比－dB ≥18/≥23/≥25/≥25
驻波比 ≤1.5
输入阻抗-Ω 50
极化方式 垂直
最大功率-W 100
接头型号 N座
机械参数
天线尺寸-mm 470×175×60
重量-kg 1.8
支撑杆直径-mm Ф50

5.6 5GHz 同轴避雷器
型号: MC-6BP
主要参数：
产品型号:美国MC-6BP(SP6)
频率范围(MHz): 0~6GHz
电压驻波比 1.5Max
插入损耗 -0.2dB Max
阻抗 50Ω
功率 200 Watts
浪涌电流 1.2×50μs 6KV/3KA
温度范围 -20℃~ +60℃
湿度 95%Max
火花电压 DC230V±20%
接头型号 N(F)-N(M)
重量 130g Max

5.7 5GHz二功分器
型号: DPS-2BL(H)
主要参数：
频率范围： L:5150～5350MHz
H:5725～5850MHz
电压驻波比：≤1.4
标称阻抗： 50Ω
最大功率： 25W
插入损耗: ≤3.5dB
接头： N座
隔离度: ≥20Db

5.8 5.8GHz 2米高频馈线
型号: DB-50L-200E
主要参数：
标准长度为：
2米馈线两端配有N头
5GHz衰减指标为：
1米：＜2.0dB，2米：＜2.2dB，
3米：＜2.5dB，5米：＜2.8dB

第六章 Doublecom(多倍通)产品优势
l 超高性价比
A/B/G互换型多模块设计，三个模块同时工作，可提供3条108M链路，一台网桥相当于三台但射频网桥。
l 多倍带宽
专有多倍带宽协议，可将两条无线链路合成一路，一路专做发射，一路专做接受，双倍提高链路带宽。
l 超长传输距离
专有超长距离传输协议，桥接距离可达50公里以上。
l 超高带宽
点对点最高净带宽可达50Mbps以上。
l 超强自组网
专有HWMP协议，支持7条以上，可建立大范围MESH网络

l 超强安全性
可对用户进行WEB认证、计费、带宽限制；支持IPV6.
l 超稳定性
内置硬件看门狗，用不死机，超强稳定。
l 带宽控制
点对多点无线桥接时，可限制每个分点到中心点的带宽；可做到点对7点实时视频传输。
l 可视化管理
专业网络拓扑自动生成软件，实时监控链路稳定性。
l 超强抗干扰能力
多台设备同时工作互不干扰，可在强电磁场、超高压等干扰环境下正常使用
